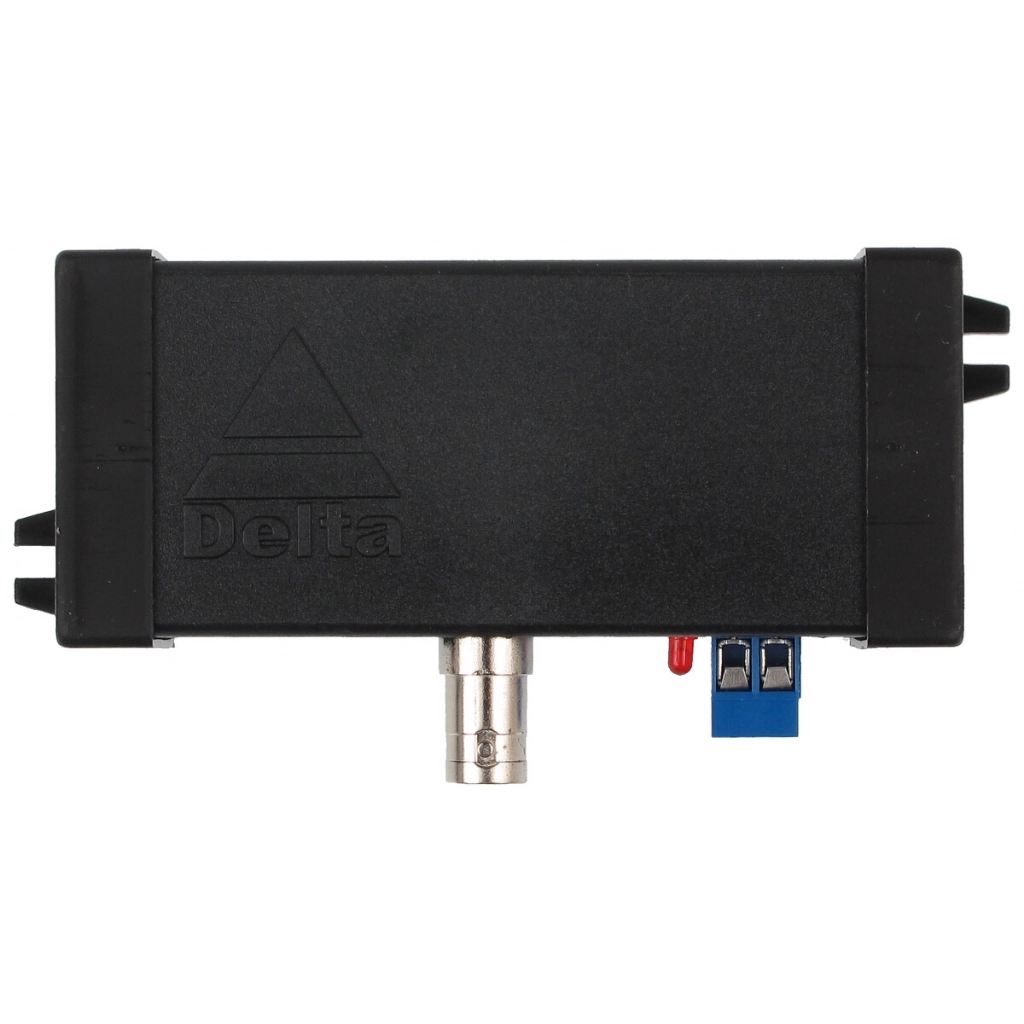

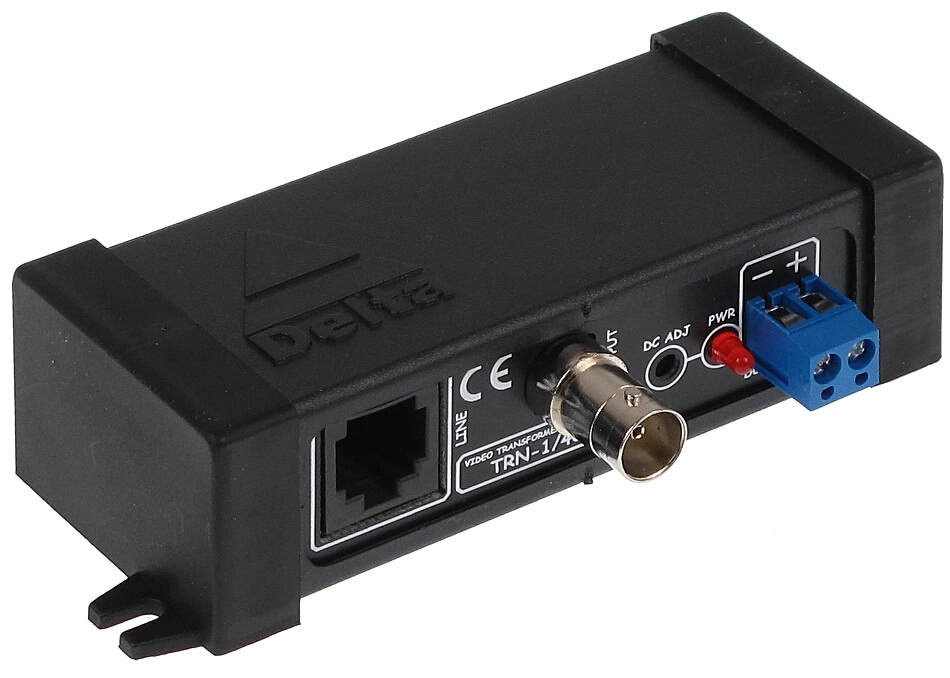

TRN-1/400A transformator video (nadajnik)

TRN-1/400A przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400A, zostaje przesłany do odbiornika TRO-4G/400 lub TRO-1/400 za pomocą skrętki komputerowej. W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400m. Odbiornik TRO-1/400 wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 45V DC), które w nadajniku TRN-1/400A jest stabilizowane do wartości 4V ... 14V DC pozwalając na zasilanie kamer z termostatem. Urządzenie umożliwia zmianę napięcia wyjściowego w zakresie 4V ... 14V za pomocą potencjometru. UWAGA! Urządzenie TRN-1/400A nie jest autonomiczne i działa wyłącznie z urządzeniami TRO-1/400, TRO-4G/400.

Charakterystyka

• Urządzenie nie jest urządzeniem autonomicznym. Musi współpracować z TRO-1/400 lub TRO-4/400.
• TRN-1/400A przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP)
• 1 kanał Video 1 kanał DC
• Napięcie wejściowe: max. 45 V
• Zasięg wideo: max. 400 m UTP kat. 5e

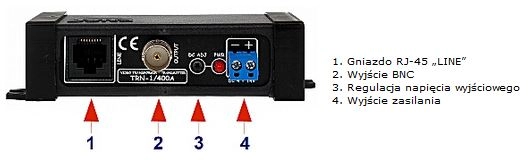

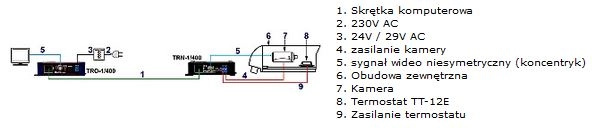

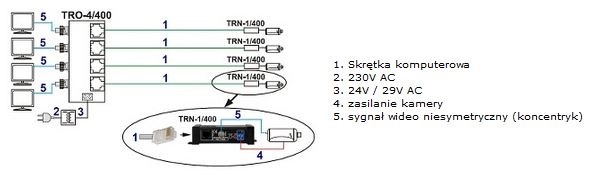

Schematy połączeń

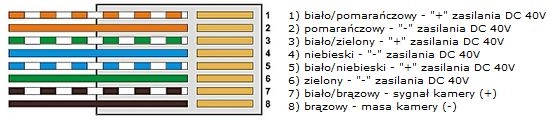

Kolejność ułożenia przewodów wewnątrz wtyku RJ-45

Dane techniczne
