Montaż i konfiguracja systemu BCS do pomiaru temperatury ciała (kamera termowizyjna z blackbody na covid-19)

Kamery termowizyjne to urządzenia, których celem jest pomiar temperatury bez konieczności kontaktu. Są one zwykle stosowane w sektorze przemysłowym do wykrywania zmian temperatury oraz do kontrolowania i modyfikacji urządzeń. Obecnie są one używane również do pomiaru temperatury człowieka na odległość. Kamery te są w stanie z dużą dokładnością analizować temperaturę ciała ludzi, ułatwiając natychmiastowe wykrycie osób, mogących roznosić wirusy. Ze względu na teraźniejszą sytuację na świecie jaką jest pandemia Covid-19, coraz więcej przedsiębiorstw decyduje się na zastosowanie innowacyjnych rozwiązań.

Zalety technologii termowizyjnej

Dokładność Pomiaru

Kamery termowizyjne gwarantują kontrastowy obraz zarówno w dzień, jak i w nocy. Dzięki temu dokładny pomiar temperatury możliwy jest całodobowo. Nie potrzebują do tego celu dodatkowych oświetlaczy podczerwieni, czy światła białego. Kamery termowizyjnej nie można oślepić światłem białym, gdyż odbiera ona jedynie emitowanie określonego zakresu temperatur. Zatem opisywane kamery sprawdzą się w wielu sytuacjach. Mogą być stosowane w miejscach pracy, w których pracownicy noszą latarki czołowe i bez problemu zmierzą temperaturę ciała.

Urządzenia mogą mieć do wyboru trzy tryby pomiaru: punkt, linia lub obszar.

Technologia AI

Zapewnia, że ​​kamery termowizyjne wykrywają twarze i mierzą temperaturę ciała ludzkiego. Sztuczna inteligencja pozwala m.in. ograniczyć fałszywe alarmy innych źródeł ciepła, emitujących np. od papierosów, gorących napojów, czy zwierząt. Ponadto urządzenia termowizyjne umożliwiają wykrywanie osób, które nie mają maseczki.

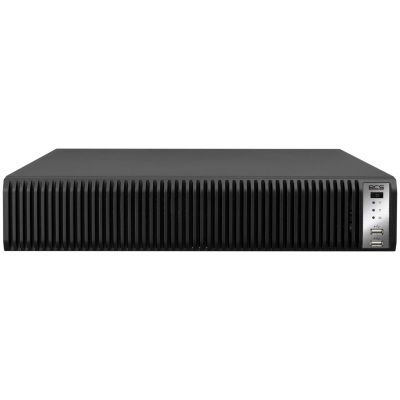

Z poziomu rejestratora dostępnych jest nieco więcej funkcji inteligentnych, niż z poziomu samej kamery, np: ochrona perymetryczna, rozpoznawanie twarzy, czy pojazdów oraz metadane.

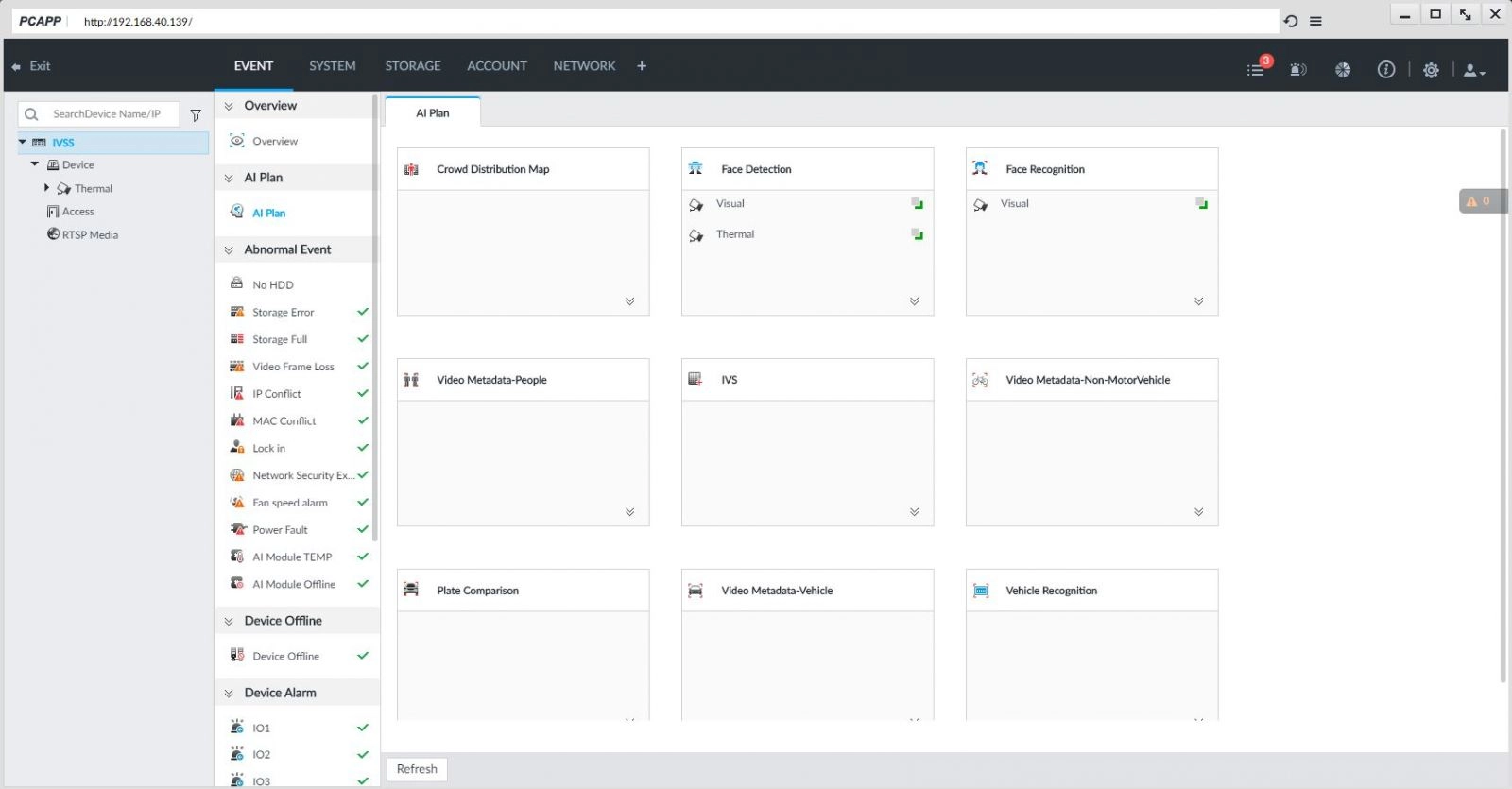

Rys. 1 Funkcje dostępne w systemie termowizyjnym z kamerą BCS-TIP5220807-IR-TTW i rejestratorem BCS-IVS12808-Ai


Zaawansowane algorytmy

Najnowsze kamery wykorzystują zaawansowane algorytmy do pomiaru temperatury z dużą precyzyjnością, osiągając dokładność nawet +/- 0,1ºC za pomocą urządzenia kalibrującego zwanego "ciałem czarnym".  Urządzenia posiadają odporność na czynniki, które mogą mieć negatywny wpływ na pomiar, jak na przykład ruch mas powietrza (z wiatraków lub klimatyzacji), czy też cienie termiczne (tworzące się na powierzchniach odbijających promieniowanie).

Montaż

Właściwe zamontowanie systemu pomiarowego przekłada się na precyzyjne wyniki mierzenia temperatury ciała.

Najważniejsze czynniki wpływające na dokładność to:

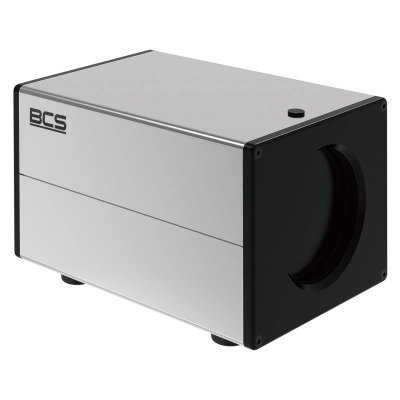

• Wysokość wzorca temperatury (blackbody) - ok. 180cm, ponadto powinien on znajdować się cały czas w polu widzenia kamery,

• Wysokość kamery termowizyjnej - ok. 2m,

• Odległość pomiędzy kamerą a wzorcem - ok. 3m.


Jak już wspominaliśmy w zaletach systemu, oświetlenie lub jego brak nie wpływa na dokładność wyniku. Pomimo tego kamery termowizyjne zazwyczaj posiadają wbudowane promienniki IR.


konfiguracja Urządzeń

Okno główne w programie PCAPP umożliwia uruchomienie widoku z obu przetworników, termalnego i wizyjnego. Po prawej stronie znajduje się zakładka, która ukazuje listę zarówno rozpoznanych, jak i nierozpoznanych osób. Ponadto można ustawić zliczanie osób bez masek, czy z przekroczoną temperaturą ciała.

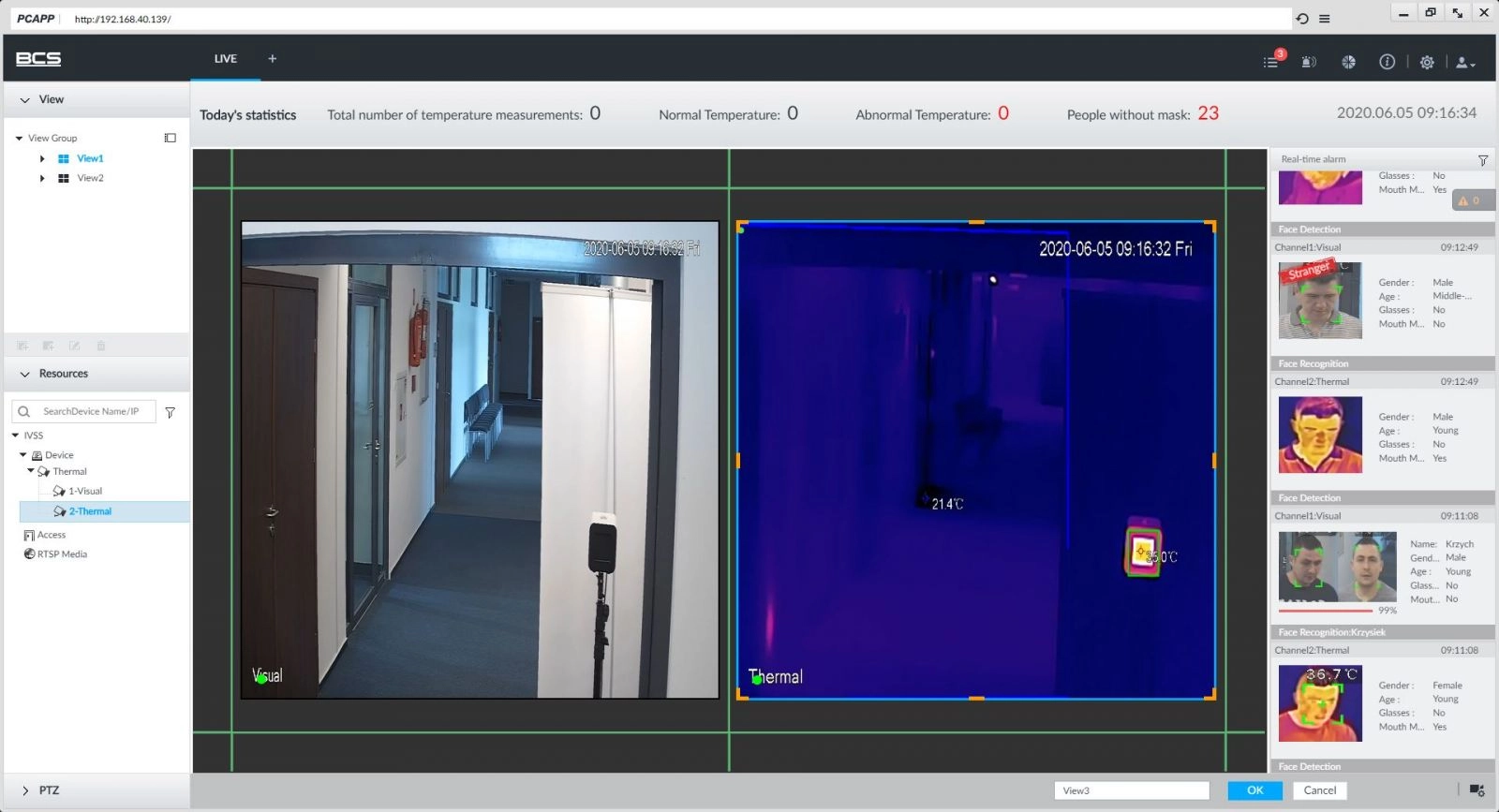

Rys. 2 Okno główne - obraz z obu przetwrników kamery termowizyjnej



Poniżej prezentujemy film producenta BCS, który wspomoże ustawienie odpowiednich parametrów w trzech urządzeniach do prawidłowego pomiaru temperatury ciała. Systemy termowizyjne oferują różnorodność funkcji, wszystkie ustawienia należy dostosować do własnych potrzeb.


Po zastosowaniu się do instrukcji w filmie, system powinien działać bez żadnego problemu. Jeśli jednak pojawią się wątpliwości lub pytania zapraszamy do kontaktu z naszymi konsultantami.

Zastosowanie

Opisywane kamery nie są w stanie wykryć osób zarażonych wirusem, jednakże mogą pomóc w wykrywaniu jego symptomów, a także w zwalczaniu epidemii.

Sterowanie tego typu urządzeniami może odbywać się za pomocą komputera z systemem Windows/Mac lub urządzenia mobilnego z systemem Android/iOS. Biorąc pod uwagę zagęszczenie ludzi w danym obiekcie, zastosowanie można podzielić na:

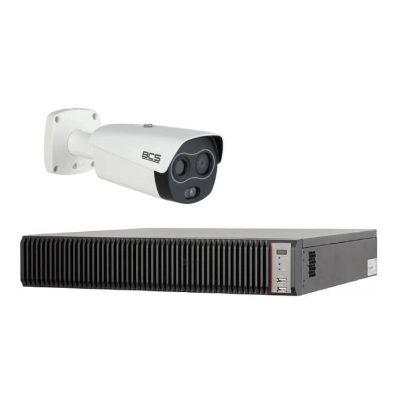

• Wysokie natężenie ruchu. Są to rozwiązania zaprojektowane dla miejsc, w których występuje duży napływ ludzi. Mogą to być duże zakłady pracy, hale produkcyjne, galerie handlowe, szpitale itp. Rozwiązania te umożliwiają dokładną analizę kilku osób jednocześnie, generując alarmy w przypadku stanu gorączkowego, wszystko w zautomatyzowanym procesie. Przykład: kompletny system do pomiaru temp. marki BCS.
• Średnie natężenie ruchu. Rozwiązania dedykowane do marketów, obiektów rekreacyjnych. Przykład: BCS-V-TI432IR4-TTW-6.
• Niskie natężenie ruchu. Tego rodzaju urządzenia są idealne do tych zakładów, obszarów lub przypadków, w których ruch ludzi jest niewielki. Przykładowo może być to sklep osiedlowy, czy mała firma. Dla takich miejsc dedykowane są tańsze urządzenia, które mogą być zarówno przenośne, jak i stacjonarne, i obejmują automatyczne wykrywanie gorączki, np.: BCS-TIP4220807-IR-TW.


Kamery termowizyjne są dość drogie, jednak warto w nie inwestować, ponieważ nadają się one nie tylko do mierzenia temperatury ciała ludzkiego. Sprawdzą się również w fabrykach, gdzie bez problemu skontrolują temperaturę maszyn, ich silników np.: w trakcie pracy. Funkcja detekcji pożaru wyzwala natychmiastowy alarm, który może uchronić przed poważnymi stratami materialnymi, jak i ochronić życie ludzi. Oczywiście należy dobrać kamerę odpowiednią do zastosowania. Głównym wyznacznikiem jest zakres temperatur.

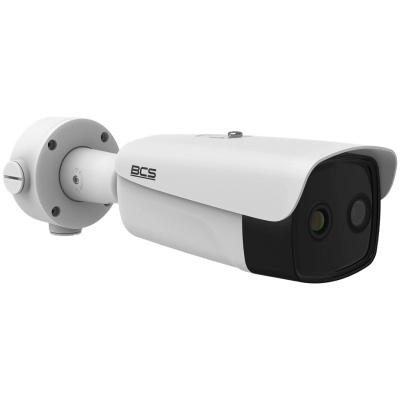

Producent BCS nieustannie się rozwija. Obecnie, do oferty kamer termowizyjnych przeznaczonych do mierzenia temperatury ciała ludzkiego, dołączyły kamery z linii BCS View. Występują one głównie w obudowach tubowych. Innowacją jest kamera termowizyjna kopułkowa z promiennikiem IR do 15 metrów.

Zapraszamy do zapoznania się z produktami termowizyjnymi, które znajdują się poniżej.
