IPUPS-3-30-ALUL ATTE zestaw zasilania buforowego do 3 kamer 2x SPF IP66

ATTE IPUPS-3-30-ALUL zestaw zasilania buforowego PoE światłowodowy RING IP66 aluminium

Profesjonalny zestaw zasilania buforowego ATTE IPUPS-3-30-ALUL to zaawansowane, kompletne rozwiązanie systemowe, opracowane z myślą o bezprzerwowej pracy systemów telewizji przemysłowej IP w rozległych instalacjach światłowodowych. Konstrukcja pozwala na niezawodne podtrzymanie zasilania awaryjnego dla 3 kamer IP oraz obsługę topologii pierścienia (RING) na wypadek nagłego zaniku głównego zasilania sieciowego 230 VAC. Urządzenie łączy w sobie cechy inteligentnego switcha PoE z portami SFP, wysokosprawnego modułu zasilacza buforowego oraz przetwornicy DC/DC.

Zaawansowana architektura wewnętrzna i stabilizacja napięcia

Wydajny switch PoE z portami SFP i trybem RING

Za dystrybucję danych i energii odpowiada switch xFIBER-6-30-OF wyposażony w 4 porty (1 port PoE IN, 3 porty PoE OUT) oraz 2 porty SFP. Dwa porty SFP pozwalają na jednoczesne wejście oraz wyjście światłowodem, umożliwiając pracę w trybie RING w topologii pierścienia. Przepustowość przełączania wynosi 8,4 Gbps.

Stabilny układ zasilania buforowego

Układ zasilający bazuje na module zasilacza buforowego SMPS AUPS-100-120-OF o mocy ciągłej 100 W i sprawności energetycznej na poziomie 90%. Moduł ten współpracuje z precyzyjną przetwornicą napięcia ASUC-100-550-OF, stabilizującą wyjściowe napięcie PoE na poziomie 55 VDC.

Wnęka na akumulator z regulacją prądu

Urządzenie oferuje osobną wnękę z miejscem na montaż jednego akumulatora żelowego lub AGM o napięciu 12 V i pojemności 18 Ah. Do jego ładowania przewidziano wybieralny prąd o wartości 1 A lub 2 A.

Przemysłowa obudowa ABOX-ALUL i ochrona IP66

Odporność mechaniczna i ochrona IP66

Wszystkie podzespoły zostały zamknięte w specjalistycznej obudowie zewnętrznej ABOX-ALUL, wykonanej w całości z wysokogatunkowego stopu aluminium PA11 w kolorze szarym. Zastosowany materiał gwarantuje absolutną odporność na procesy korozyjne, niszczące działanie promieniowania UV oraz uszkodzenia mechaniczne. Szafa cechuje się wysoką klasą szczelności IP66, zapewniając pełną ochronę wnętrza przed wnikaniem pyłu i strugami wody z dowolnego kierunku.

System dławnic i organizacja okablowania

Wprowadzenie okablowania do wnętrza realizowane jest przez dławnice umieszczone w obudowie. Służy do tego system fabrycznych dławnic, na który składa się 10 otworów M16 oraz 1 otwór M20.

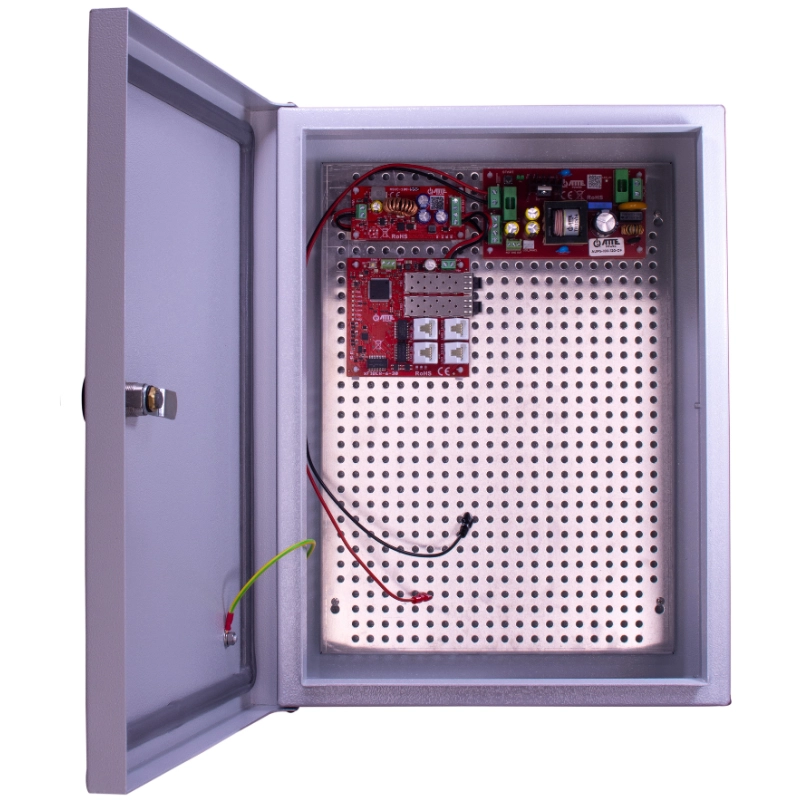

Elastyczny montaż i zabezpieczenie na klucz

Wnętrze obudowy skrywa blachę montażową z systemowym otworowaniem w rastrze 10,8 mm. Rozwiązanie to umożliwia dowolny, elastyczny montaż komponentów w układzie pionowym bądź poziomym. Konstrukcja drzwi wyposażona została w zamek zamykany na klucz.

Inteligentne wyjścia techniczne, obsługa RING i diagnostyka LED

Integracja z systemami alarmowymi i SSP

System oferuje profesjonalne narzędzia do zdalnego i lokalnego monitorowania stanu zasilania oraz transmisji. Switch oraz zasilacz wyposażono w wyjścia techniczne typu open-collector sygnalizujące zapętlenie na portach RJ45 (LOOP), poprawne połączenie topologii RING (RING_F), obecność zasilania sieciowego (ACF) oraz obecność napięcia wyjściowego (OUF). Ułatwiają one prostą integrację z centralami alarmowymi SSP/SSWiN lub zewnętrznymi sterownikami.

Konfiguracja trybu RING

Przełączanie trybu pracy switcha w topologii pierścienia (slave/master) odbywa się w prosty sposób za pomocą przycisku SET na urządzeniu, ze wskazaniem aktualnego trybu poprzez dwukolorową diodę LED.

Kompleksowa diagnostyka optyczna LED

Wizualna weryfikacja pracy opiera się na zestawie diod LED informujących o zasilaniu, ładowaniu akumulatora, transmisji danych na portach LAN i SFP, a także standardzie zasilania wejściowego (AT/BT).

Charakterystyka produktu

• Typ urządzenia: Zewnętrzny zestaw zasilania buforowego PoE światłowodowy,
• Zastosowanie montażowe: Naścienne lub na słupie/maszcie za pomocą opcjonalnych adapterów,
• Materiał wykonania: Wysokiej jakości stop aluminium PA11 odporny na korozję i UV,
• Kolor obudowy: Szary,
• Maksymalne obciążenie: Sumaryczna moc ciągła do 100 W,
• Warunki otoczenia: od −25 °C do +50 °C,
• Kompatybilność systemowa: Zasilanie 3 odbiorników IP PoE (802.3af/at), 2 porty SFP, obsługa RING + miejsce na akumulator 12V 18Ah,
• Wymiary zewnętrzne:  410 × 310 × 145 mm.


Specyfikacja Techniczna ATTE IPUPS-3-30-ALUL

Wskazówki instalacyjne i uwagi montażowe

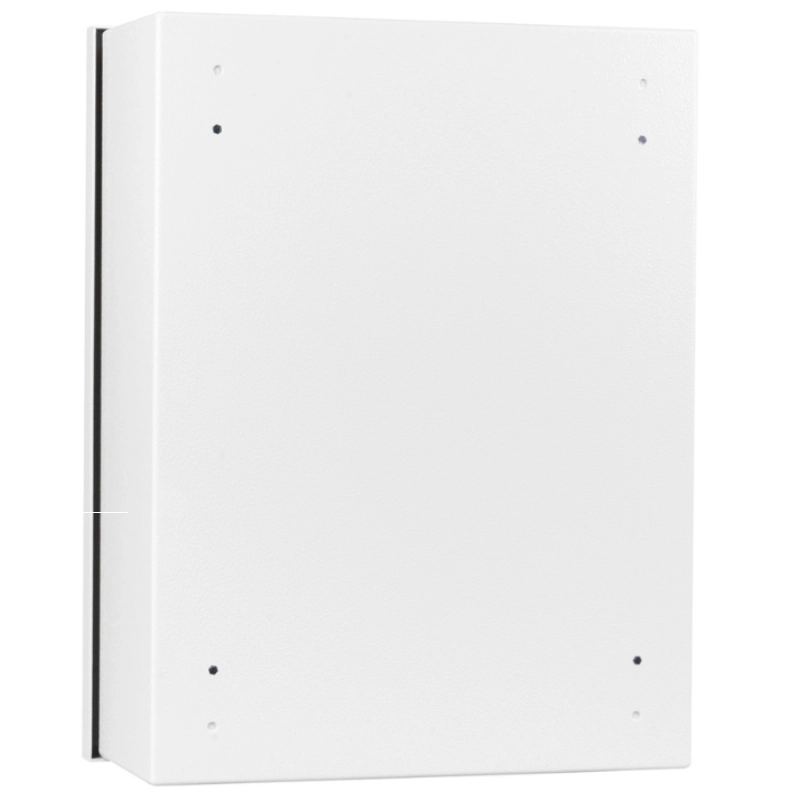

Przed instalacją zestawu ATTE IPUPS-3-30-ALUL w środowisku zewnętrznym należy starannie zweryfikować sumaryczne zapotrzebowanie mocowe podłączanych urządzeń, pamiętając, że całkowity budżet mocy wynosi 100 W. Montaż szafy na płaskich elewacjach wykonuje się z użyciem otworów w tylnej ściance obudowy, a w przypadku słupów lub latarni można zastosować opcjonalny adapter montażowy.

Okablowanie sieciowe powinno być wprowadzane poprzez fabryczne dławnice kablowe, które po instalacji należy mocno dokręcić dla zachowania szczelności IP66. W celu uruchomienia systemu bezpośrednio z akumulatora podczas braku zasilania sieciowego 230 V, należy użyć przycisku START. Dla poprawnego działania topologii pierścienia (RING) należy skonfigurować jeden moduł jako "master", podczas gdy pozostałe pozostają w trybie "slave".

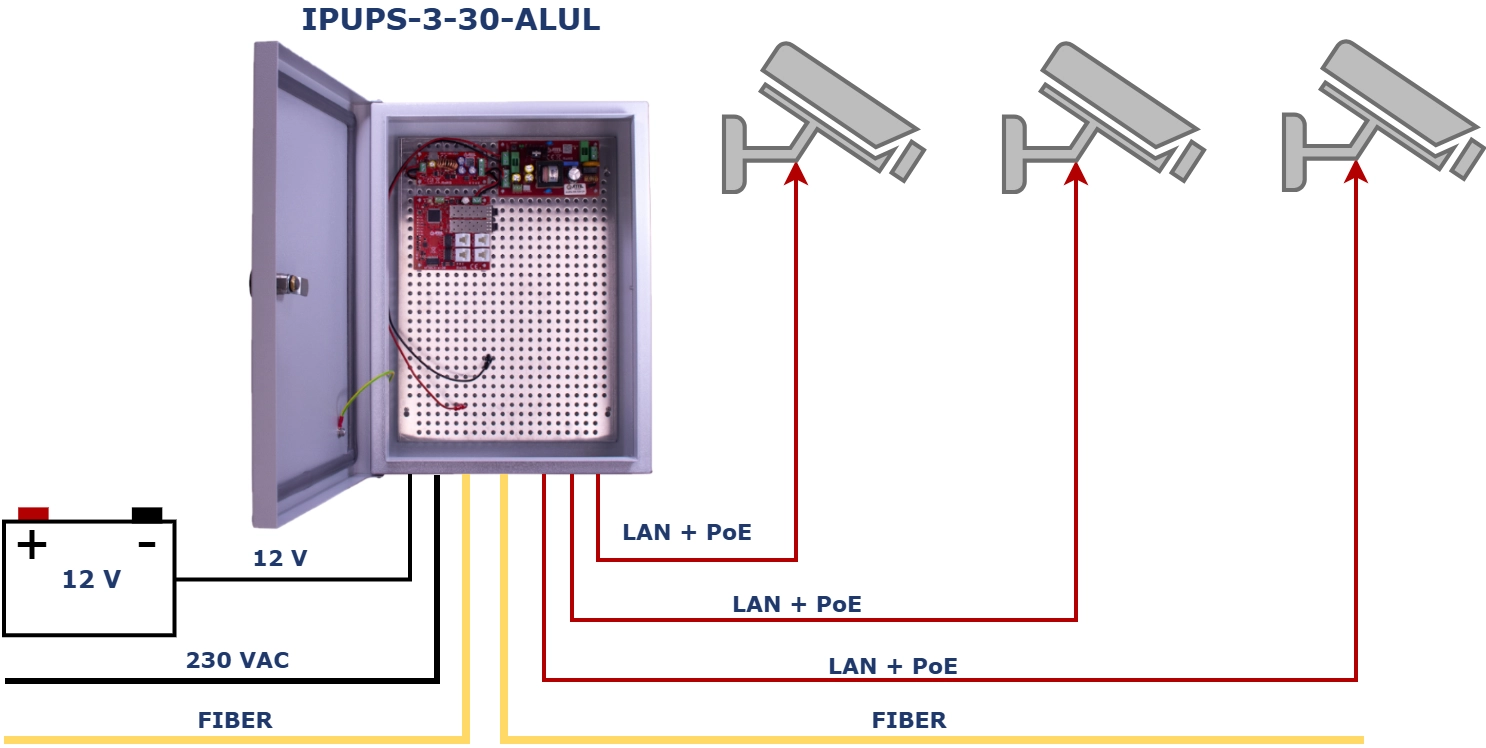

Przykłady zastosowań

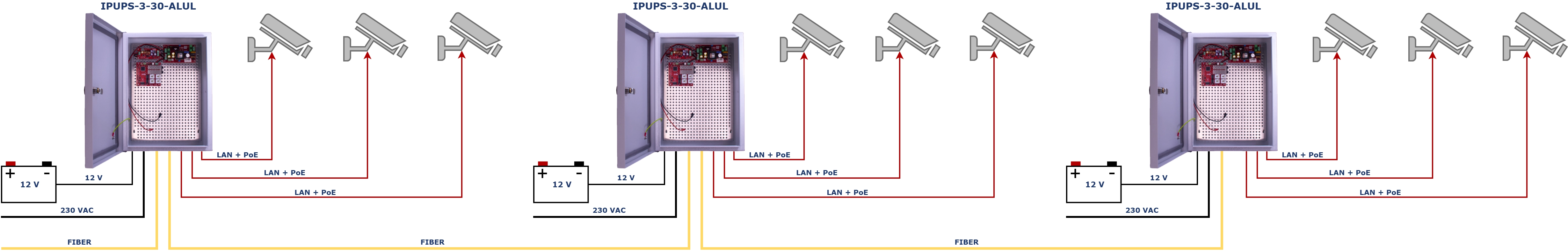

Przykładowe zastosowanie 3 zestawów IPUPS-3-30-ALUL połączonych ze sobą światłowodem do buforowego zasilenia 9 kamer IP.

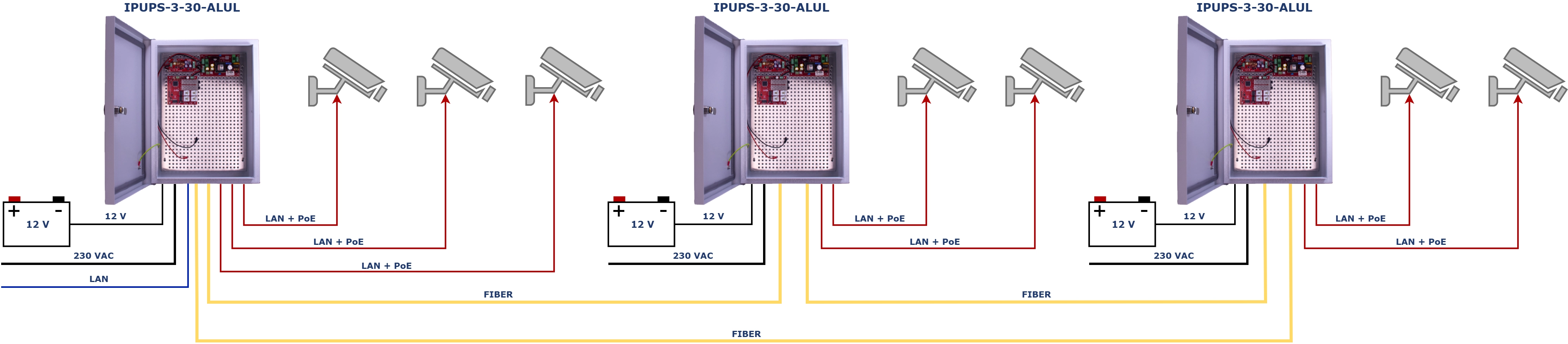

Przykładowe zastosowanie 3 zestawów IPUPS-3-30-ALUL połączonych w topologii pierścienia do zasilenia 7 kamer IP z podtrzymaniem akumulatorowym.

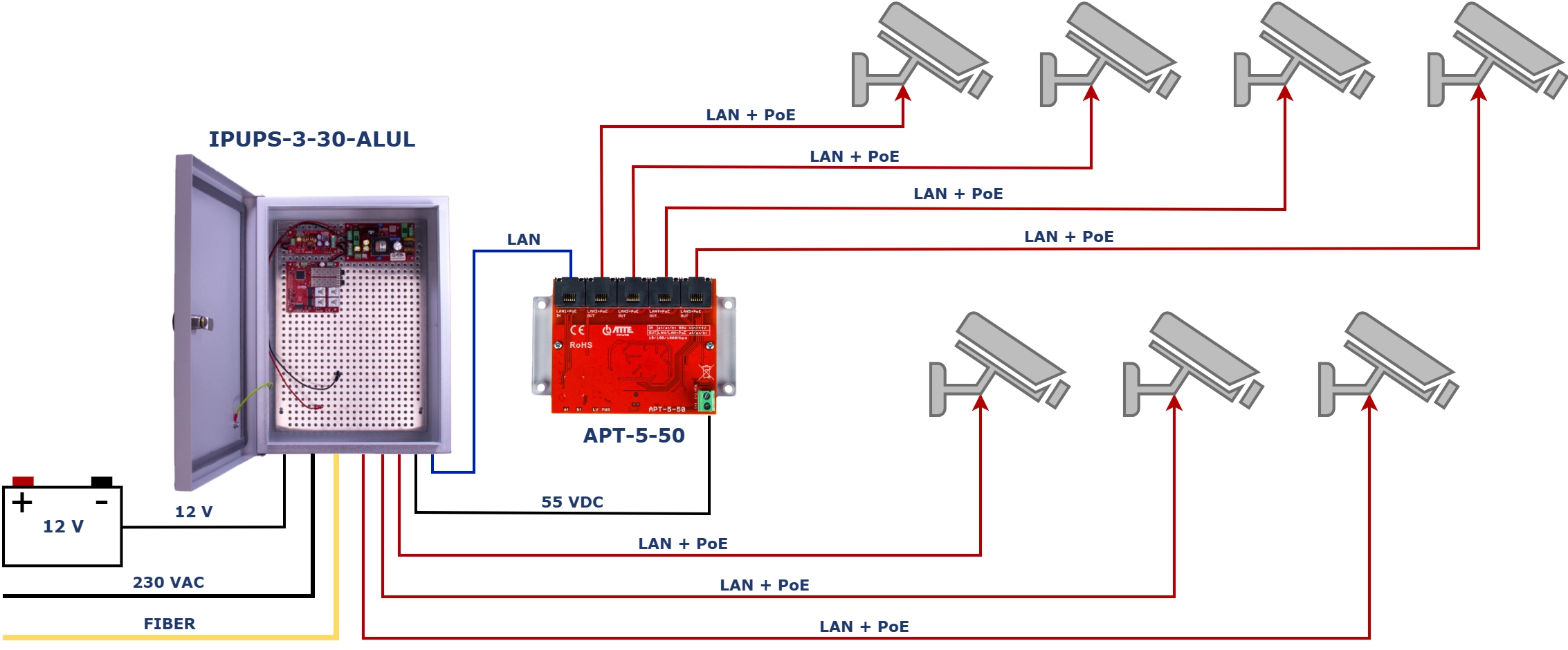

Przykładowe zastosowanie zestawu IPUPS-3-30-ALUL wraz z modułem APT-5-50 do buforowego zasilenia 7 kamer IP.

Najczęściej zadawane pytania (FAQ)

Jak działa obsługa topologii pierścienia (RING) w tym zestawie?
Dwa porty SFP pozwalają na jednoczesne wejście i wyjście światłowodem, tworząc redundantne połączenie w topologii pierścienia. Switch xFIBER-6-30-OF obsługuje tryb RING, w którym jedno urządzenie musi pracować w trybie "master" (sygnalizowane niebieską diodą SET), a pozostałe w trybie "slave". Wyjście techniczne RING_F pozwala na monitorowanie ciągłości pętli światłowodowej.

Do czego służą wyjścia techniczne w zasilaczu i switchu?
Wyjścia techniczne typu open-collector informują o kluczowych stanach urządzenia, takich jak obecność zasilania sieciowego (ACF), obecność napięcia wyjściowego (OUF), zapętlenie na portach RJ45 (LOOP) czy poprawność połączenia RING (RING_F). Umożliwiają one łatwe podłączenie do central alarmowych lub sterowników zewnętrznych w celu zdalnego monitorowania awarii.

Co się dzieje z akumulatorem w przypadku długotrwałego braku zasilania 230 VAC?
Moduł zasilacza buforowego posiada wbudowane zabezpieczenie przed głębokim rozładowaniem akumulatora. Gdy napięcie na akumulatorze spadnie poniżej 10,8 V, układ automatycznie odłącza obciążenie, chroniąc ogniwo przed trwałym uszkodzeniem i utratą właściwości elektrochemicznych.
