Zestaw buforowy do zasilania max. 5 kamer IP w obudowie zewnętrznej ABOX-XL2 model IPUPS-5-11-XL2 marki ATTE.
Stworzony do buforowego zasilania systemów sieciowej telewizji przemysłowej IP.
Umożliwia zasilanie 5 odbiorników PoE 802.3at/af lub PASSIVE. Ponadto tryb Long Range umożliwia transmisję danych na 280m. Switch wyposażony jest w bezpiecznik elektroniczny, który jest niezależny dla każdego kanału PoE i pozwala na auto powrót.
Urządzenie pozwala na wyłączenie zasilania na wybranych portach PoE.
Stan zasilania oraz transmisji danych jest sygnalizowany w wyraźny sposób.
Szeroki zakres napięcia wejściowego 180VDC~240VAC. Napięcie wyjściowe = napięciu wejściowemu.
Ciągła moc wyjściowa zasilacza jest równa 72W. Maksymlany budżet mocy dla wyjść PoE 50W.
W zestawie z zewnętrzną obudową serii ABOX, która posiada blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10.8mm. Obudowa posiada 6 dławnic 5x M16 oraz 1x M20, umożliwiających wyprowadzanie kabli.
Dodatkową opcją jest montaż zestawu na słupie/latarnii z wykorzystaniem adaptera ADD-PMAXL (brak w zestawie).
UWAGA! Zestaw nie zawiera akumulatorów.

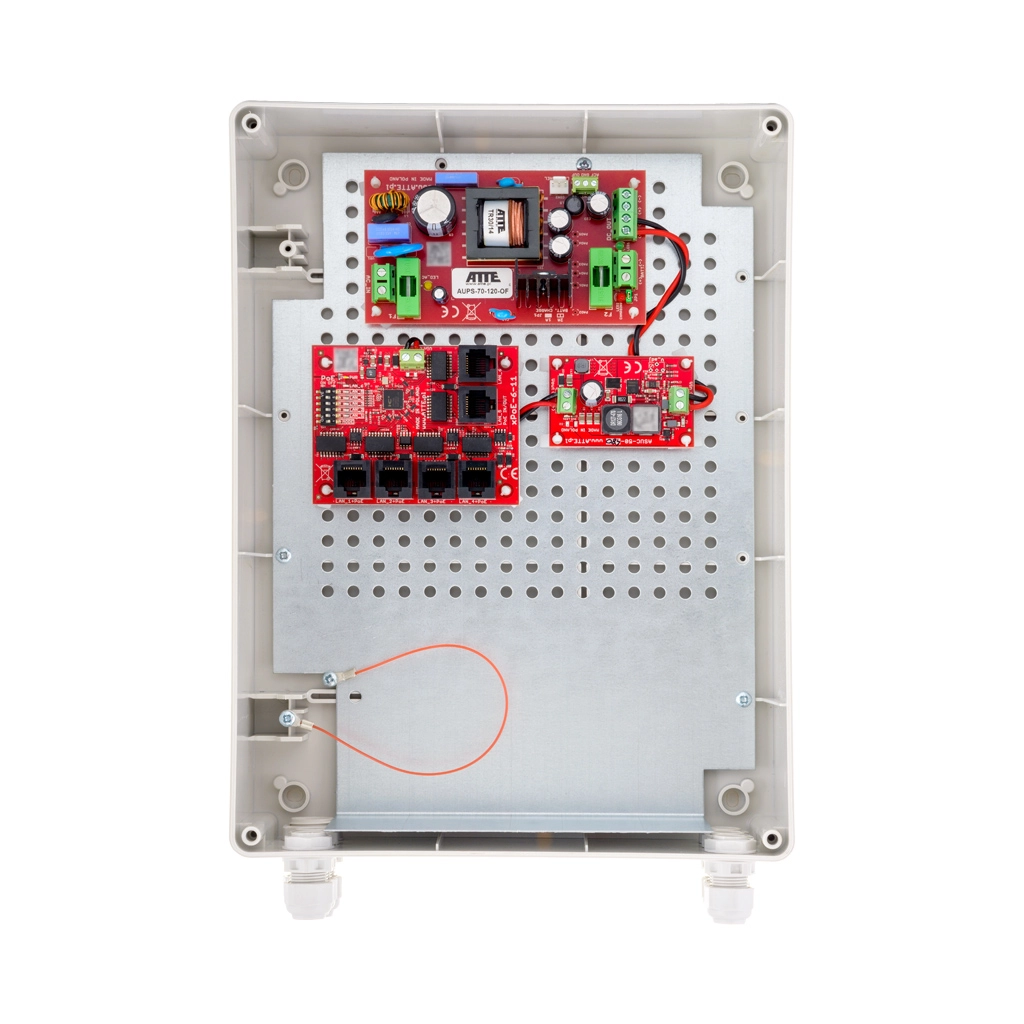

Skład zestawu
- Wewnętrzna obudowa ABOX-XL2 o klasie ochrony IP56,
- Zasilacz buforowy SMPS AUPS-70-120-OF,
- Przetwornica DC/DC podnosząca napięcie ASUC‑100‑480‑OF,
- 6 portowy switch PoE xPoE‑6‑11‑OF.
Charakterystyka
- Porty LAN: 6x RJ45 100M: 5x PoE, 1x Uplink,
- Napięcie zasilania wejściowego: 180 ~ 240VAC,
- Ciągła moc zasilacza: 72W,
- Sygnalizacja pracy: Tak,
- Tryb Long Range: Transmisja danych na max. 280m,
- Szereg funkcjonalnych zabezpieczeń,
- Obudowa: Zewnętrzna,
- Montaż: Ścienny, specjalne uchwyty dołączone do zestawu.
Dane techniczne
Informacje o switchu | |
Porty LAN | 5x RJ45 10/100Mbps 1x Uplink |
Obsługa odbiorników PoE (standard/ maksymalna moc) | 802.3af - do 15.4W LAN 1 ~ LAN 5 802.3at - do 30W LAN 1 ~ LAN 5 PoE PASSIVE - do 70W LAN 5 / do 40W LAN 1 ~ LAN 4 |
Wyjścia PoE | LAN 1 ~ LAN 5 |
Nadprądowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 4 0.75A LAN 5 1.25A |
Przeciwzwarciowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 5 Elektroniczne z autopowrotem |
Mikroprzełączniki SW1 | Przełącznik 1 tryb pracy "MODE" Przełączniki od 2 do 6 odpowiadają za zasilanie PoE na portach LAN 1 ~ LAN 5 |
Tryby pracy switcha | Opcja STANDARD: maksymalny zasięg do 100 metrów (10/100M) - pozycja OFF Opcja LONG RANGE: maksymalny zasięg do 280 metrów (10M) na portach LAN 1 ~ LAN 4, do 100 metrów na portach LAN 5 ~ LAN 6 - pozycja ON |
Informacje o zasilaczu | |
Rodzaj | Impulsowy SMPS |
Sprawność | 90% przy 60W |
Przeciwzwarciowa i nadprądowa ochrona wyjścia zasilacza | Elektroniczne na poziome 9A |
Napięcie wejściowe | 180VAC ~ 240VAC |
Napięcie wyjściowe | 12V |
Ochrona wejścia zasilacza | Bezpiecznik topikowy 3.15A |
Ciągła moc wyjściowa | 72W |
Zasilanie kamer poprzez wyjście PoE | 48V |
Max. moc (PoE) | 65W |
Sygnalizacja | OUF informuje o braku napięcia wyjściowego ACF informuje o braku napięcia 230AC |
Ogólne | |
Miejsce na akumulator | Tak, 1x 7Ah |
Akumulatory | 12V akumulator żelowy lub AGM |
Prąd ładowania akumulatora - wybór za pomocą zwory JP1 | 1A/2A |
Zabezpieczenia | Obwód akumulatora: bezpiecznik topikowy 6.3A Akumulator: Jeśli napięcie spada poniżej 10.2V następuje odłączanie sprzętu |
Obudowa | ABOX-XL2 |
Klasa ochrony obudowy | IP56 |
Montaż | Ścienny |
Zakres temperatur pracy | -25oC ~ +40oC |
Wymiary | 300mm x 220mm x 120mm |
Waga | 1640g |
