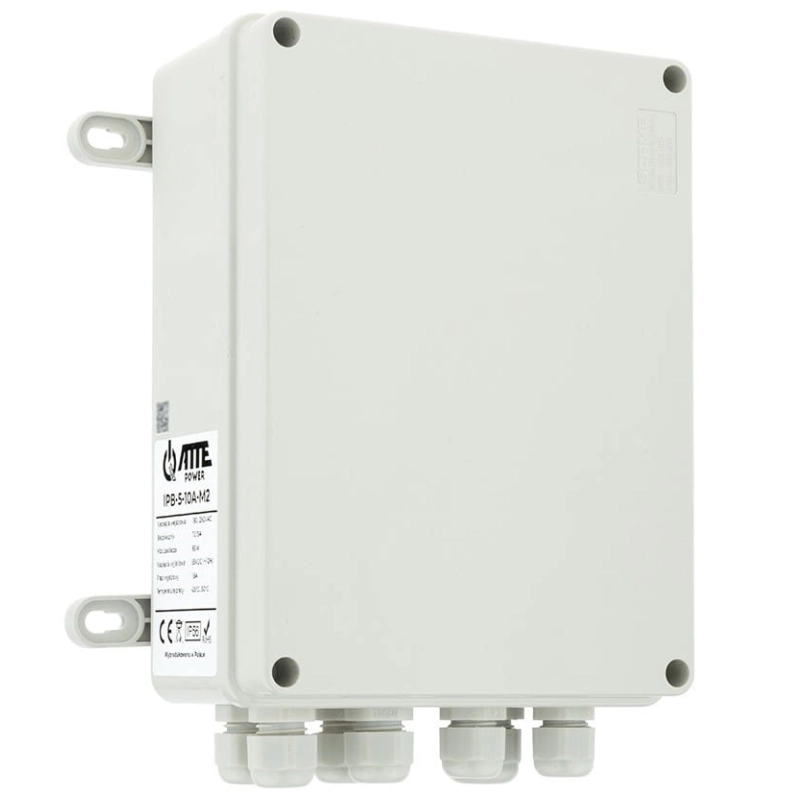

ATTE IPB-5-10A-M2 zewnętrzny switch PoE 6-portowy z zasilaczem 90W
IPB-5-10A-M2 to kompleksowe, zintegrowane rozwiązanie zasilania systemów telewizji przemysłowej IP, zamknięte w wytrzymałej obudowie zewnętrznej IP56. Zestaw łączy w sobie 6-portowy switch (5x PoE + 1x Uplink) oraz wydajny zasilacz 55V o mocy 90W. Dzięki zasilaniu urządzeń po wszystkich czterech parach przewodu UTP, moduł idealnie sprawdza się w zasilaniu kamer PTZ oraz jako punkt dystrybucyjny dla ekstenderów PoE serii APT i xPoE.
Charakterystyka produktu
- Zasilanie PoE przesyłane jest po wszystkich parach kabla UTP co wpływa korzystnie na zmniejszenie spadków napięć,
- Porty LAN: 6x RJ45 100M: 5x PoE, 1x Uplink,
- Ciągła moc zasilacza: 90W,
- Sygnalizacja pracy: Tak, diody LED,
- Szereg funkcjonalnych zabezpieczeń,
- Montaż: Ścienny,
- Klasa ochrony: IP56,
- Napięcie zasilania: 55V DC.
Specyfikacja Techniczna ATTE IPB-5-10A-M2
| Całkowita ilość portów | 5 Portów PoE, 1 Port UpLink |
| Porty PoE OUT | LAN 1 ... LAN 5 PoE Passive |
| Porty LAN | LAN 1 ... LAN 6 (10/100Mbps) |
| Napięcie wejściowe | 190 ... 260 VAC, 50 Hz |
| Napięcie wyjściowe PoE | 55V +/- 2% |
| Moc maksymalna | 90W |
| Maksymalna moc portu | 40W (PoE Passive) |
| Zabezpieczenia przeciążeniowe | LAN 1-5: 0,75A, wyjście zasilacza: 3A |
| Sygnalizacja | LED AC, PWR, PoE (czerwone), Link/Data (zielone) |
| Zakres temperatur pracy | -25°C ... +50°C |
| Wymiary | 140 x 190 x 70 mm |
| Waga | 0,67 kg |
| Stopień ochrony | IP56 |
| Obudowa | ABOX-M2 / dławnice 6x M16, 1x M20 |
| Kod EAN | 5902143691693 |
| Kod PKWiU | 26.30.23.0 |
| Kod HS | 8517 62 |
| Kod CN2020 | 8517 62 00 |
Wskazówki instalacyjne

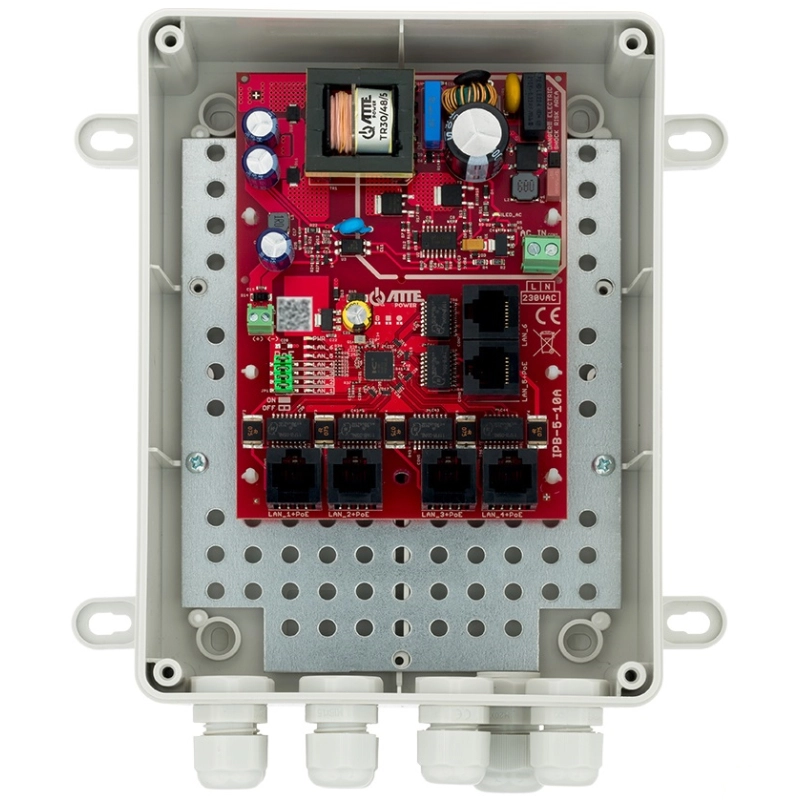

- Zarządzanie mocą: Pamiętaj, że zworki na płytce umożliwiają ręczne odłączenie zasilania PoE na wybranych portach, co jest przydatne podczas serwisowania konkretnych kamer.
- Rozbudowa: Wysoka moc zasilacza pozwala na łączenie IPB z ekstenderami xPoE/APT, umożliwiając łatwe tworzenie rozległych instalacji monitoringu bez potrzeby doprowadzania zasilania 230V do każdego punktu końcowego.

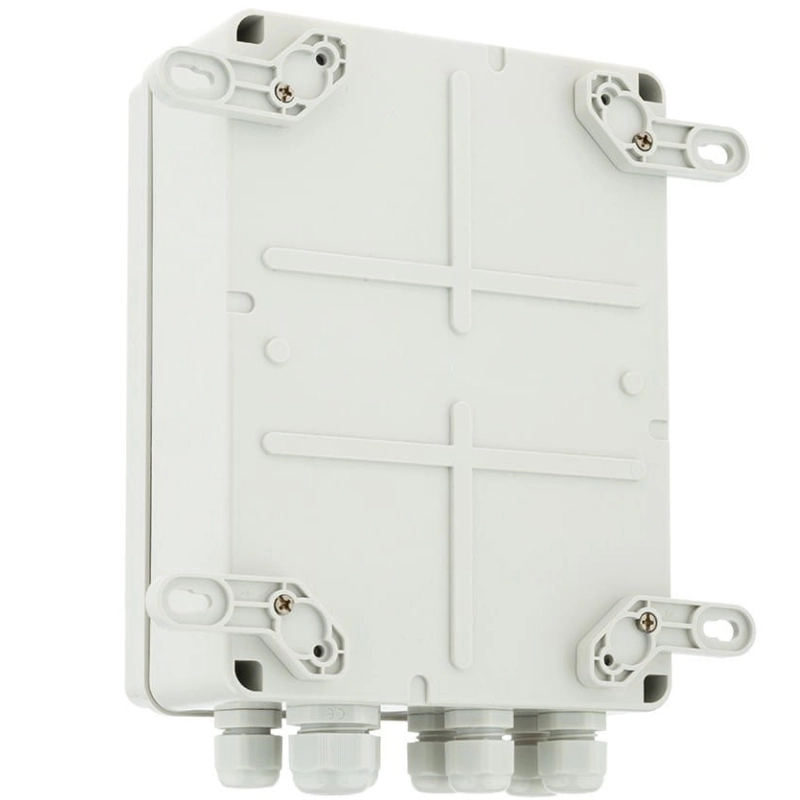

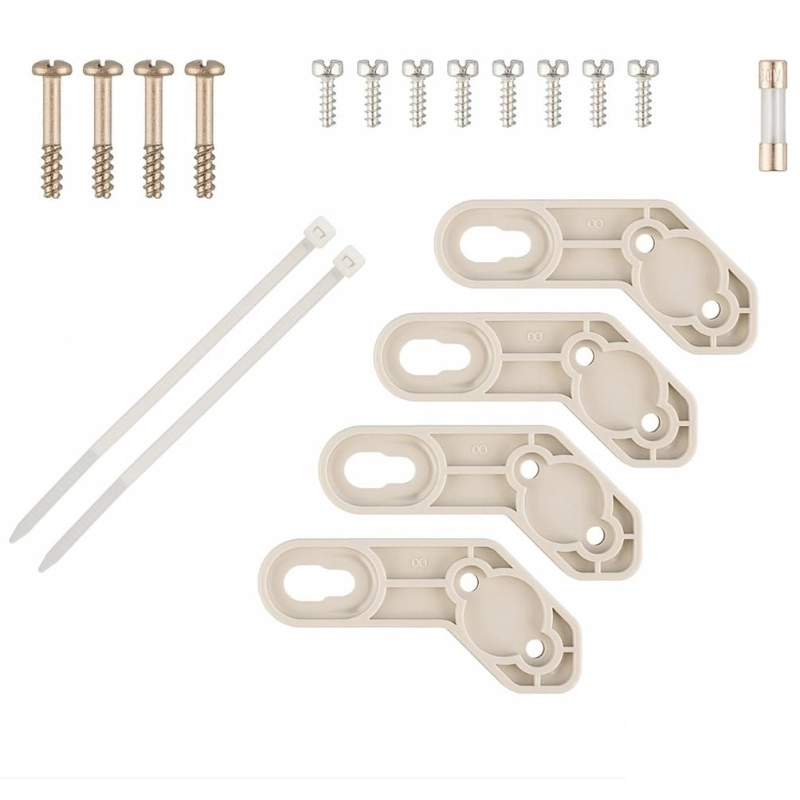

- Montaż zewnętrzny: Dołączone uchwyty umożliwiają montaż obudowy bez naruszania jej szczelności. Upewnij się, że dławnice zostały poprawnie dokręcone po wprowadzeniu przewodów.
- Alternatywy: Jeśli potrzebujesz mniejszych gabarytów, dostępna jest wersja IPB-5-10A-S4 (z zaślepkami gumowymi) lub moduł IPB-5-10A-OF (wersja bez obudowy do personalizacji).
Zastosowanie

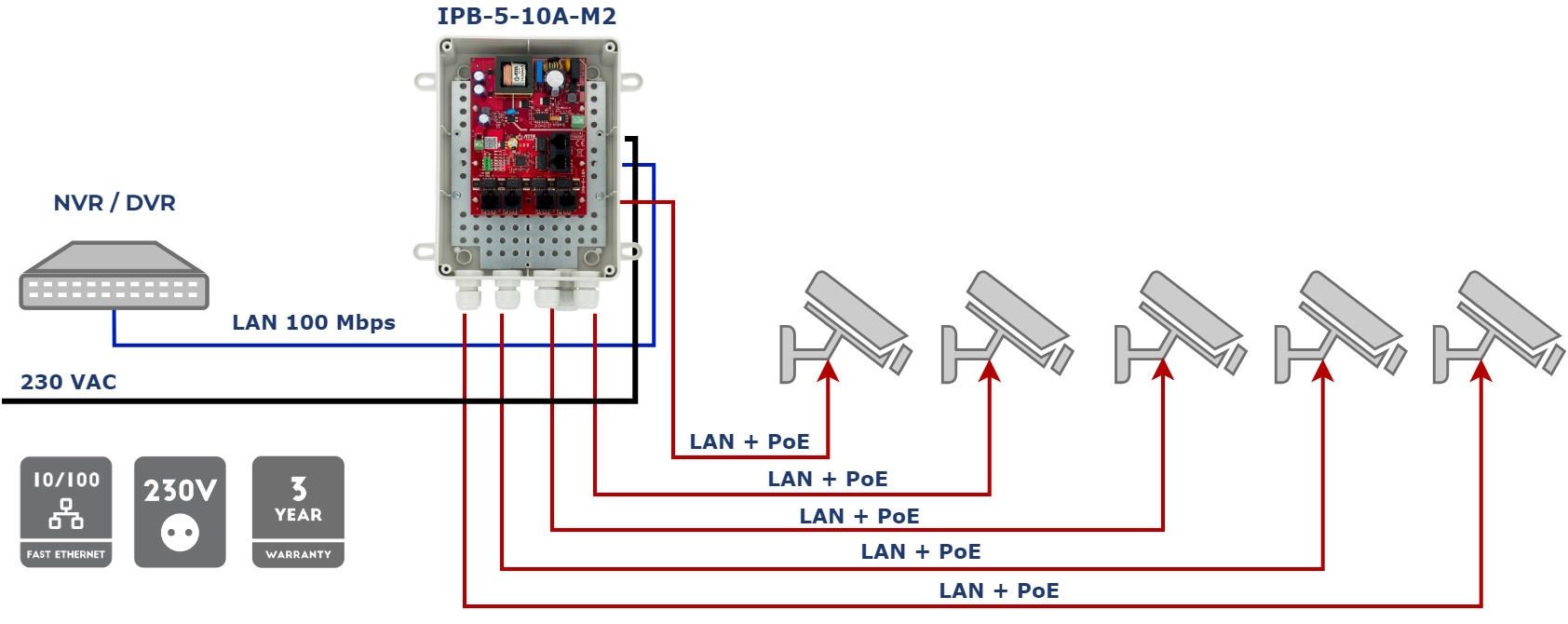

Podstawowe zastosowanie IPB-5-10A-M2

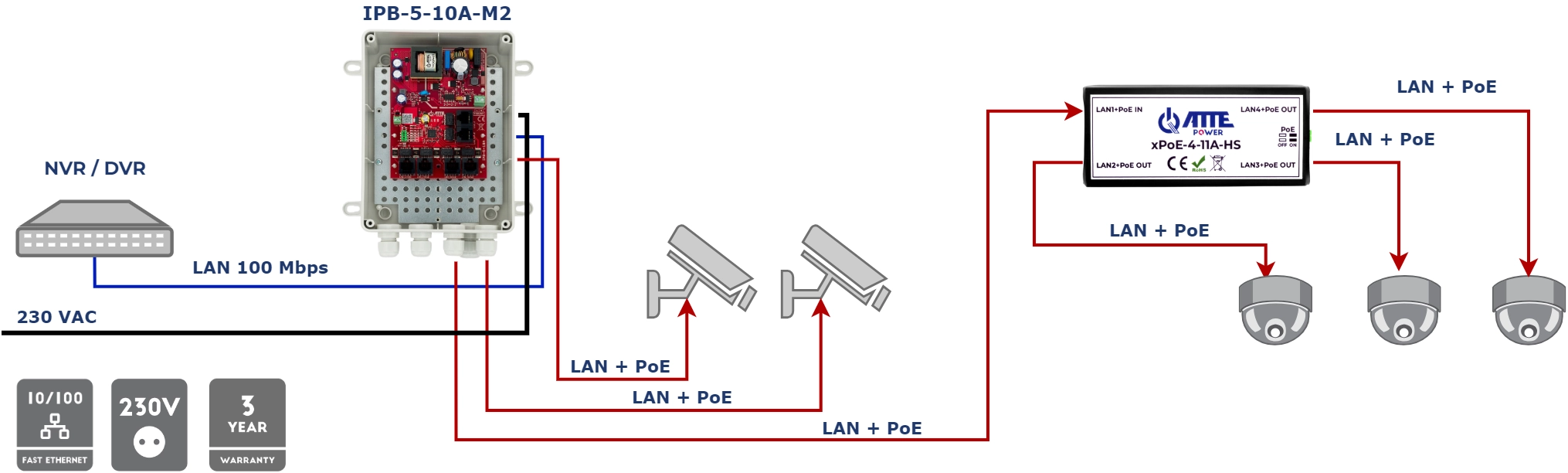

Przykładowa konfiguracja IPB-5-10A-M2 w połączeniu z xPoE-4-11A-HS

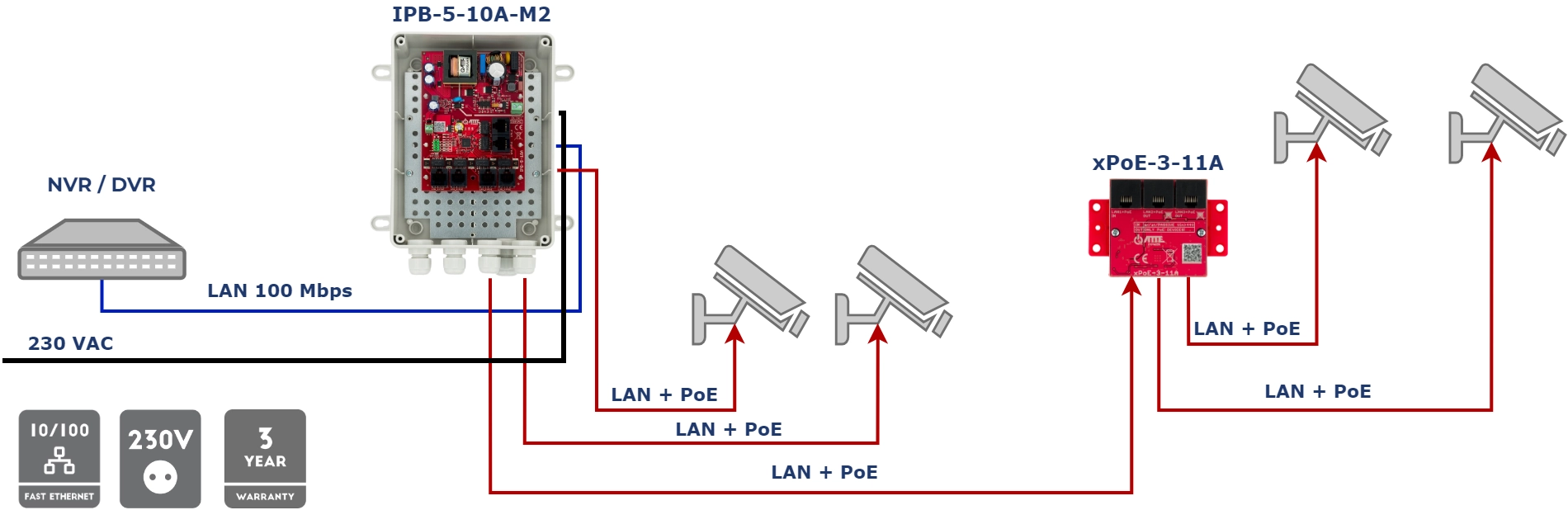

Przykładowa konfiguracja IPB-5-10A-M2 w połączeniu z xPoE-3-11A
Przykładowa konfiguracja IPB-5-10A-M2 w połączeniu z xPoE-6-11-OF

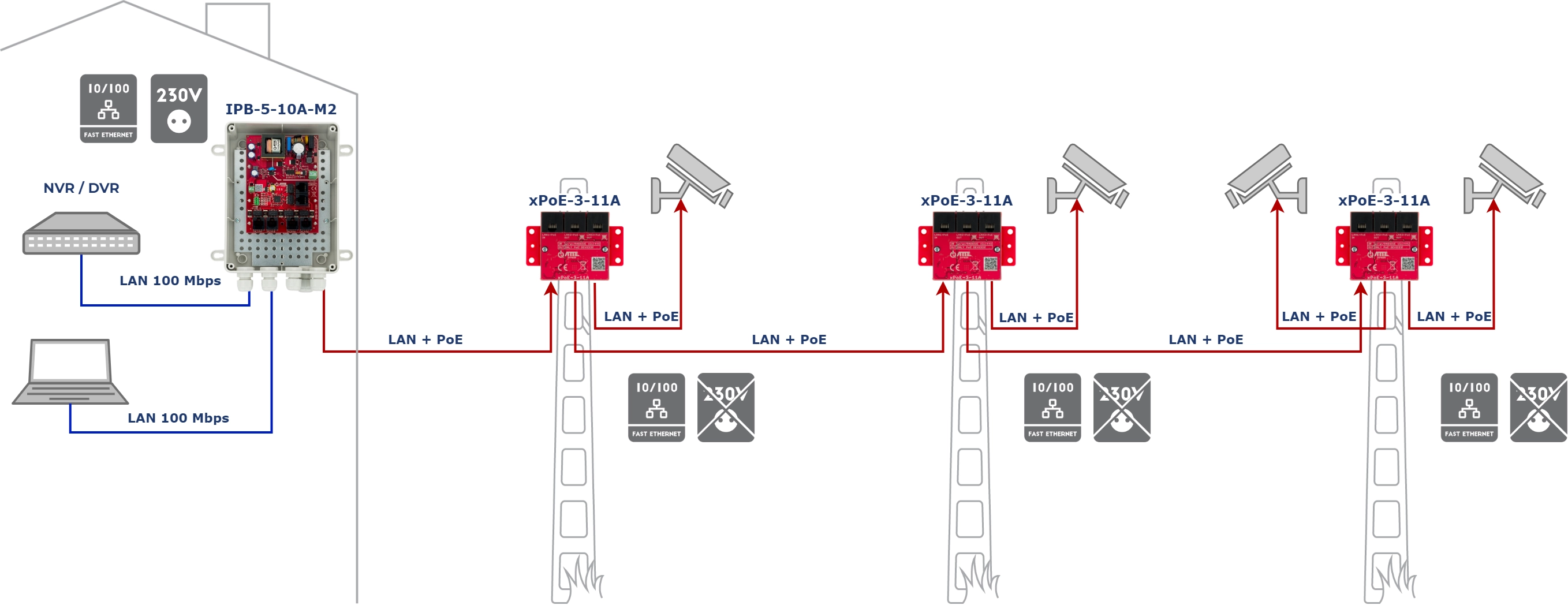

Przykładowa konfiguracja IPB-5-10A-M2 z kaskadowym połączeniem ekstenderów xPoE-3-11A
