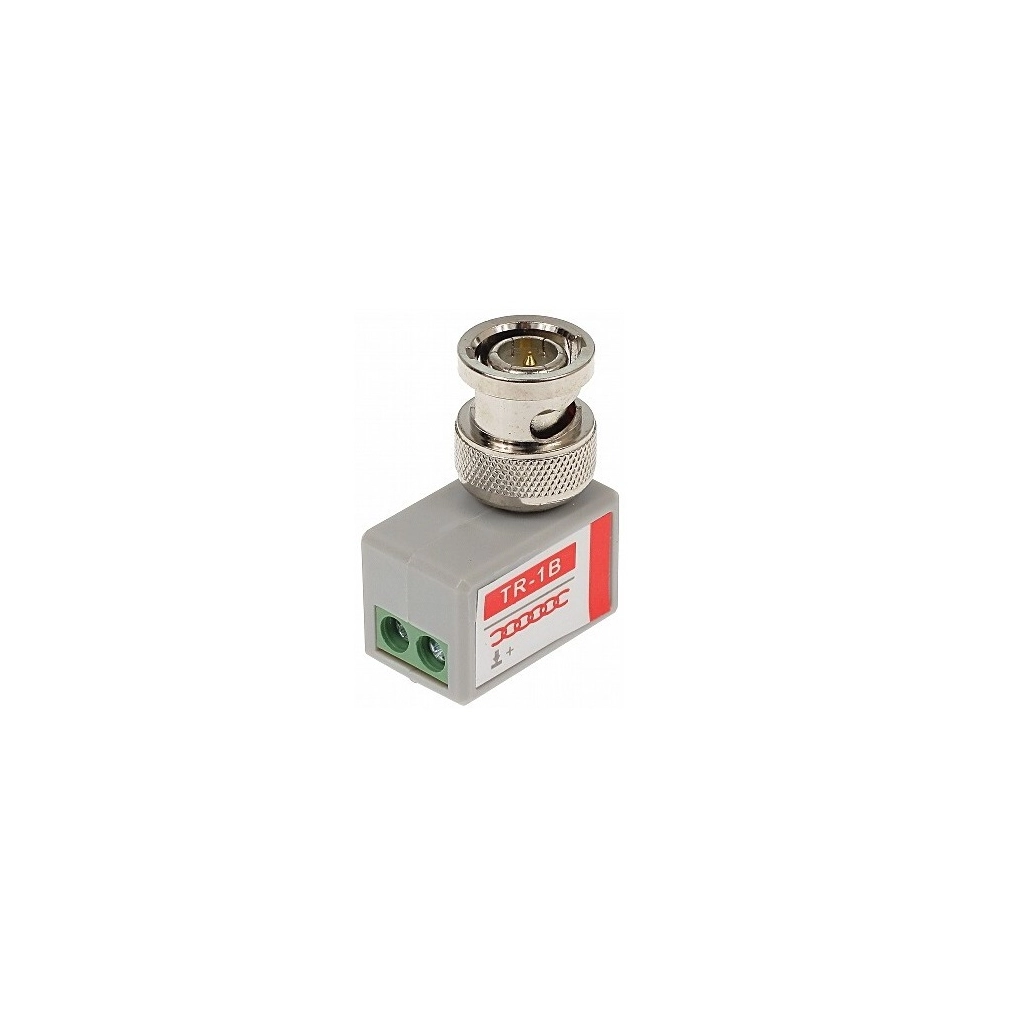

TR-1B przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Umieszczenie wtyku BNC na przewodzie, daje możliwość wyprowadzenia sygnału z kamery do skrętki komputerowej poprowadzonej np. w podwieszanym suficie. Wtedy sam transformator jest niewidoczny dla osób postronnych. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii).
Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
Charakterystyka
- przesył sygnału: kabel UTP/telekomunikacyjny
- zasięg (UTP):
- 400m kolor
- 600m B/W
- podłączenie za pomocą śrubowych zacisków
Dane techniczne
| Zasięg | 400 m |
| Zakres napięcia we/wy 75Ω (CVBS) | 1Vpp |
| Tłumienie przelotowe | -0,5dB (dla f=5Mhz) |
| Zakres pasma video | 0 ... 50Mhz (-3dB) |
| CMRR (dB @ 5MHz) | 50dB |
| Impedancja we/wy koncentrycznego | 75Ω |
| Impedancja we/wy symetrycznego | 100Ω |
| Typ złącza we/wy koncentrycznego | wtyk BNC męski, kątowy |
| Typ złącz we/wy symetrycznego | Zaciski kablowe |
| Temp. pracy / wilgotność wzgl. | -10ºC ... +55ºC / <95% |
| Waga | 16 g |
| Długość przewodu | 9 cm |
