Zestaw umożliwiający transmisję Ethernet oraz PoE model ASET-XCOAX marki ATTE.

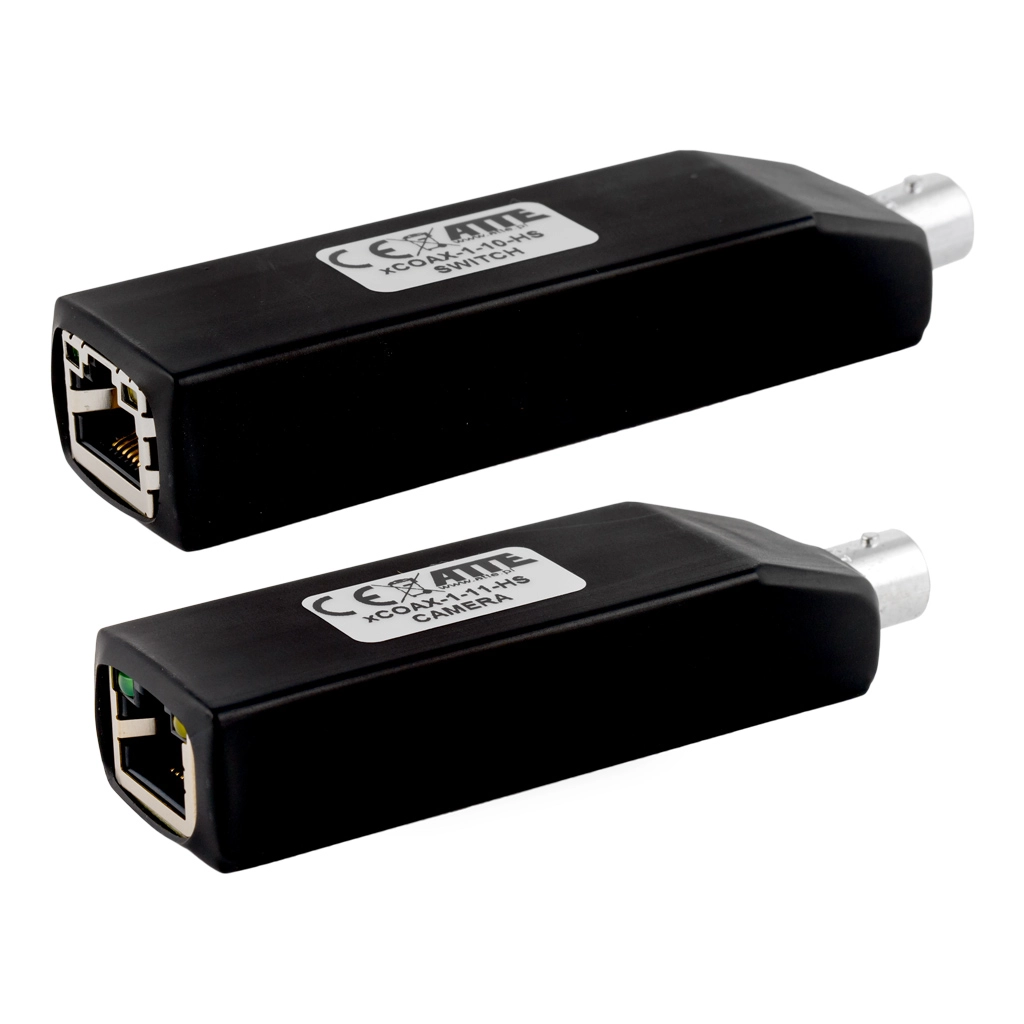

Na zestaw do montażu kamer IP PoE składa się moduł xCOAX-1-10-HS SWITCH oraz moduł xCOAX-1-11-HS CAMERA. Oba moduły posiadają niewielkie rozmiary i są w obudowach typu HS. Zestaw dedykowany jest do miejsc, w których wymiana obecnego koncentrycznego okablowania jest zbyt kosztowna lub zwyczajnie niewykonalna. Moduły umożliwiają daleki zasięg transmisji po koncentryku do 200 metrów. Możliwe jest zasilanie wyłącznie ze switcha albo adaptera PoE PASSIVE lub zasilanie z odbiorników PoE 802.3at/af.
Moduł xCOAX-1-10-HS Switch po podłączeniu do switcha PoE PASSIVE (port RJ45) jest zasilany automatycznie. Poprzez kabel koncentryczny pozwala na komunikację sieciową w dwóch kierunkach oraz zasilanie modułu xCOAX-1-11-HS Camera. Urządzenie PoE można dołączyć do portu RJ45 na końcu linii.
Maksymalna moc sumaryczna całkowitego zasilania to 40W.
Szeroki zakres napięcia wejściowego 35 ~ 56VDC pozwala na wykorzystanie urządzenia w wielu instalacjach. Stan zasilania, jak i transmisji danych sygnalizowany jest za pomocą diody.
Charakterystyka
- Obsługiwane standardy: PoE PASSIVE, PoE 802.3af/802.3at,
- Złącza: RJ45 oraz BNC-F,
- Standard wejścia/wyjścia PoE: 802.3at, 802.3af, PASSIVE / PoE PASSIVE,
- Tryb zasilania wejścia/wyjścia PoE: Mode A (1,2+/-) (3,6+/-) oraz Mode B (4,5+) (7,8-) / mode B (4,5+) (7,8-),
- Zakres napięcia wyjściowego: 35 ~ 56VDC,
- Maksymalny zasięg koncentryka: Do 200m,
- Powiadomienia: Optyczne dla stanu zasilania i transmisji danych.
- Sumaryczna moc zasilania: 40W.

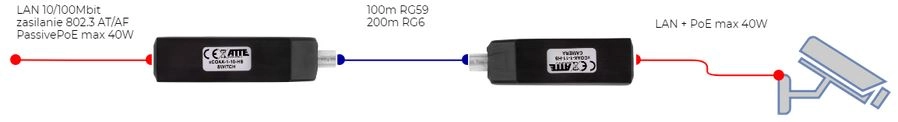

Zastosowanie
Dane techniczne
Złącza | RJ45 BNC-F żeńskie |
Zasięg transmisji danych oraz zasilania | Do 200 metrów |
Maksymalna długość kabla sieciowego | Do 100 metrów |
Ilość portów LAN | 1x RJ45 10/100Mbps, auto MDI-MDIX, autonegocjacja |
Standard oraz maksymalna moc nadajników oraz odbiorników PoE | 802.3af do 15.4W 802.3at do 30W PoE PASSIVE do 40W |
Standard wejścia / wyjścia PoE | 802.3at, 802.3af, PASSIVE / PoE PASSIVE |
Tryb zasilania wejścia / wyjścia PoE | Mode A (1,2+/-) (3,6+/-) oraz Mode B (4,5+) (7,8-) / mode B (4,5+) (7,8-) |
Napięcie wyjściowe (PoE) | Vin = Vout |
Zakres napięcia wyjściowego | 35 ~ 56VDC |
Wymiary | xCOAX-1-10-HS: 98mm x 25mm x 19mm, xCOAX-1-11-HS: 87mm x 25mm x 19mm, |
Temp. pracy | -10°C ~ +40°C |
Klasa ochrony | IP20 |
Waga jednego modułu | xCOAX-1-10-HS: 30g xCOAX-1-11-HS: 30g |
