MCI-7 Roger interfejs komunikacyjny moduł dopasowująco-separujący Wiegand

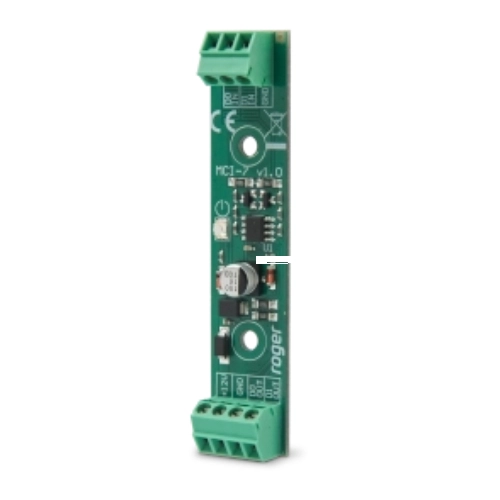

Interfejs komunikacyjny model MCI-7 marki Roger.

Urządzenie MCI-7 to specjalistyczny moduł dopasowująco-separujący, zaprojektowany do optymalizacji i zabezpieczenia transmisji danych w standardzie Wiegand. Interfejs ten pełni kluczową rolę w systemach kontroli dostępu, gdzie wymagane jest połączenie czytników z kontrolerami pracującymi przy różnych potencjałach zasilania lub w warunkach narażonych na zakłócenia elektromagnetyczne.

Dzięki zastosowaniu MCI-7, możliwa jest skuteczna separacja galwaniczna sygnałów przesyłanych magistralą Wiegand, co chroni wrażliwe wejścia kontrolera przed przepięciami oraz pętlami masy. Moduł ten jest szczególnie przydatny w sytuacjach, gdy czytnik i kontroler są zasilane z niezależnych źródeł zasilania, zapewniając stabilną i bezbłędną interpretację kodów kart zbliżeniowych.

Dlaczego warto stosować moduł separujący MCI-7?

Głównym atutem interfejsu MCI-7 jest poprawa integralności sygnału na liniach Data 0 oraz Data 1. Urządzenie dopasowuje poziomy napięć i eliminuje szumy, które mogą prowadzić do błędnych odczytów lub całkowitego braku komunikacji z terminalem. Jest to rozwiązanie niezbędne w rozległych instalacjach, gdzie przewody sygnałowe przebiegają w pobliżu linii energetycznych lub innych źródeł silnych pól magnetycznych.

Kluczowe cechy techniczne i funkcjonalne

• Separacja galwaniczna linii sygnałowych interfejsu Wiegand,
• Skuteczna ochrona przed pętlami masy i różnicami potencjałów,
• Dopasowanie poziomów logicznych sygnałów Data 0 i Data 1,
• Zwiększenie odporności systemu na zakłócenia zewnętrzne,
• Wsparcie dla wszystkich standardowych formatów bitowych Wiegand,
• Prosty montaż dzięki kompaktowej obudowie i przejrzystemu schematowi połączeń,
• Solidne zaciski śrubowe zapewniające trwałość połączeń elektrycznych,
• Szeroki zakres napięcia pracy zgodny ze standardami systemów KD.

Zastosowanie w profesjonalnych systemach KD

MCI-7 znajduje zastosowanie wszędzie tam, gdzie niezawodność odczytu jest priorytetem. Moduł jest rekomendowany przy integrowaniu czytników firm trzecich z kontrolerami Roger oraz w instalacjach zewnętrznych, gdzie ryzyko wystąpienia przepięć indukowanych jest znacznie wyższe. Dzięki swojej pasywnej naturze względem logiki danych, interfejs nie wymaga dodatkowej konfiguracji programowej, działając w trybie "przezroczystym" dla przesyłanych paczek bitowych.

Specyfikacja techniczna

Wskazówka montażowa: Podczas instalacji modułu MCI-7, zaleca się jego montaż jak najbliżej kontrolera dostępu. Należy zwrócić uwagę na wspólny punkt masy dla strony wejściowej i wyjściowej zgodnie z dokumentacją techniczną, aby w pełni wykorzystać właściwości separujące modułu i wyeliminować ryzyko uszkodzenia portów wejściowych kontrolera przez ładunki elektrostatyczne.

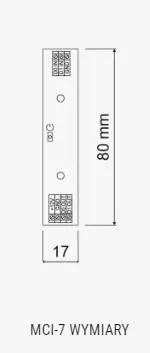

Wymiary

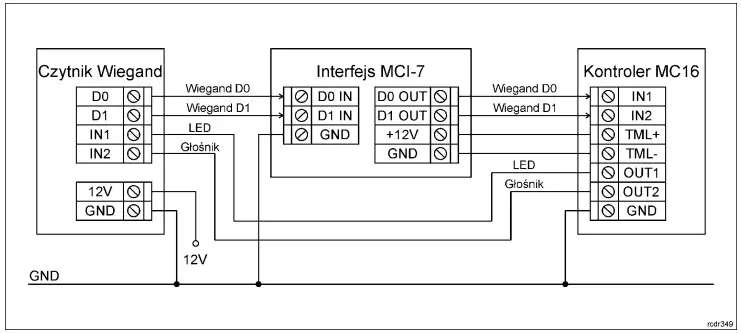

Typowe podłączanie MCI-7 do czytnika Wiegand i kontrolera MC16

MCI-7 jest interfejsem elektrycznym i nie wymaga konfiguracji.

Interfejs jest wyposażony w uchwyt montażowy na szynie DIN35.

MCI-7 posiada szerokie zastosowanie i można stosować również w przypadku ekspanderów MCX402-BRD oraz kontrolerów serii PR402DR (system RACS 4). W obu przypadkach podłącza się go analogiczne jak na rys. niżej.

Interfejs przeznaczony jest do współpracy z jednym czytnikiem Wiegand. Każdy terminal Wiegand podłączany to linii wejściowych kontrolera wymaga indywidualnie interfejsu MCI-7.
