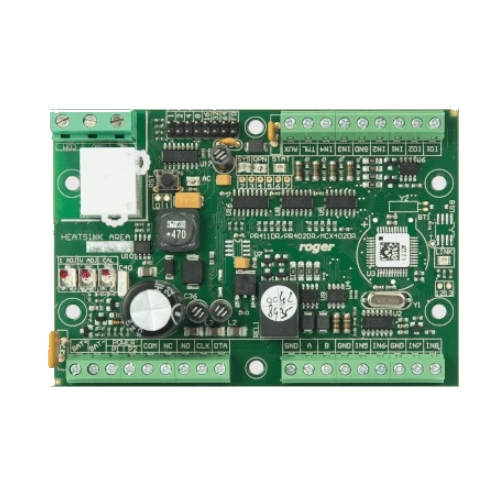

MCX402-BRD Roger ekspander linii WE/WY 1 przejścia do systemu RACS 5

Ekspander we/wy model MCX402-BRD dedykowany do obsługi 1 przejścia w systemie RACS 5 marki Roger.

Umożliwia obsługę 1 przejścia dwustronnego lub 2 przejść jednostronnych z użyciem czytników Wieganda.

Moduł wyposażony jest w wewnętrzny dozorowany zasilacz buforowy oraz zestaw programowalnych linii we/wy, w tym dwa wyjścia przekaźnikowe. Do modułu można podłączyć 2 czytniki Wieganda lub 2 czytniki serii PRT (interfejs RACS CLK/DTA), przy czym obsługa czytników PRT wymaga zmiany oprogramowania modułu. Ekspander udostępnia osobne wyjście zasilania czytników 0,2 A oraz wyjście zasilania elementów wykonawczych 1,0 A (zamek, sygnalizator). Wyjścia zasilania oraz wyjścia programowalne są zabezpieczone przed przeciążeniem. MCX402 zasilany jest z transformatora sieciowego 18 V/40 VA i podłączony do kontrolera dostępu za pośrednictwem linii komunikacyjnych RS485. Komunikacja z kontrolerem może odbywać się na dowolnym typie kabli sygnałowych i bez wymogu zachowania topologii magistrali.

Opcjonalnie ekspander można zasilić z transformatora 18 V/50 VA i uzupełnić o moduł zasilania PS1A-LCK. W takim przypadku zestaw udostępnia 2 wyjścia zasilania 1,0 A i 2 wyjścia 0,2 A. MCX402-BRD oferowany jest jako moduł elektroniczny do montażu na szynie DIN oraz jako składnik zestawu kontroli dostępu MCX402-1-KIT (obsługa 1 przejścia).

Charakterystyka

• Liczba przejść: 1 przejście dwustronne lub 2 przejścia jednostronne,
• Ilość wejść: 8x NO/ NC,
• 2 wyjścia przekaźnikowe NO/NC 1,5 A/30 V, 230AC V,
• 2 wyjścia tranzystorowe 15V DC/1A,
• 2 wyjścia zasilające (AUX,TML) o wydajności 12VDC/1,0A (AUX) i 12VDC/0,2A (TML),
• Trzy wskaźniki LED,
• Stopień ochrony: IP20,
• Zasilanie z zewnętrznego zasilacza: 12 VDC.

Dane techniczne

MCX402-BRD Typowa obsługa przejścia z czytnikiem Wiegand

MCX402-BRD Typowa obsługa przejścia z czytnikami PRT
