ATTE IPUPS-8-20-ALUL zestaw zasilania buforowego PoE 10-portowy IP66

ATTE IPUPS-8-20-ALUL zestaw zasilania buforowego PoE 10-portowy IP66 aluminium

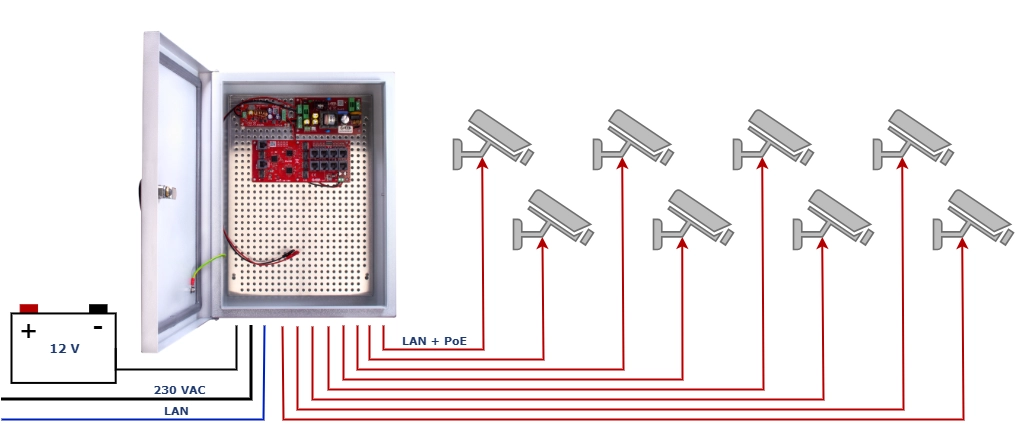

Profesjonalny zestaw zasilania buforowego ATTE IPUPS-8-20-ALUL to zaawansowane, kompletne rozwiązanie systemowe, opracowane z myślą o bezprzerwowej pracy systemów telewizji przemysłowej IP w wymagających warunkach środowiskowych. Konstrukcja pozwala na niezawodne podtrzymanie zasilania awaryjnego dla maksymalnie 8 kamer sieciowych IP na wypadek nagłego zaniku głównego zasilania sieciowego 230 VAC. Urządzenie łączy w sobie cechy inteligentnego przełącznika sieciowego PoE, wysokosprawnego modułu zasilacza buforowego oraz podwyższającego napięcie układu przetwornicy DC/DC, gwarantując stałe, stabilne parametry pracy podłączonych odbiorników.

Zaawansowana architektura wewnętrzna i stabilizacja napięcia

Wydajny switch przemysłowy PoE

Za dystrybucję danych i energii odpowiada industrialny switch xPoE-10-20A-OF. Dysponuje on 8 portami szybkiego dostępu LAN (10/100 Mbps) dedykowanymi dla kamer oraz 2 gigabitowymi portami magistralnymi UPLINK (LAN G1, LAN G2). Gwarantuje to brak wąskich gardeł w transmisji o łącznej przepustowości przełączania rzędu 5,6 Gbps.

Stabilny układ zasilania buforowego

Układ zasilający bazuje na module zasilacza buforowego SMPS AUPS-100-120-OF o mocy ciągłej 100 W i sprawności energetycznej na poziomie 90%. Moduł ten współpracuje z precyzyjną przetwornicą napięcia ASUC-100-550-OF, stabilizującą wyjściowe napięcie PoE na bezpiecznym poziomie 55 VDC.

Wnęka na akumulator z regulacją prądu

Urządzenie oferuje osobną wnękę z miejscem na montaż jednego akumulatora żelowego lub AGM o napięciu 12 V i pojemności do 18 Ah. Do jego ładowania przewidziano wybieralny prąd o wartości 1 A lub 2 A.

Przemysłowa obudowa ABOX-ALUL i ochrona IP66

Odporność mechaniczna i ochrona IP66

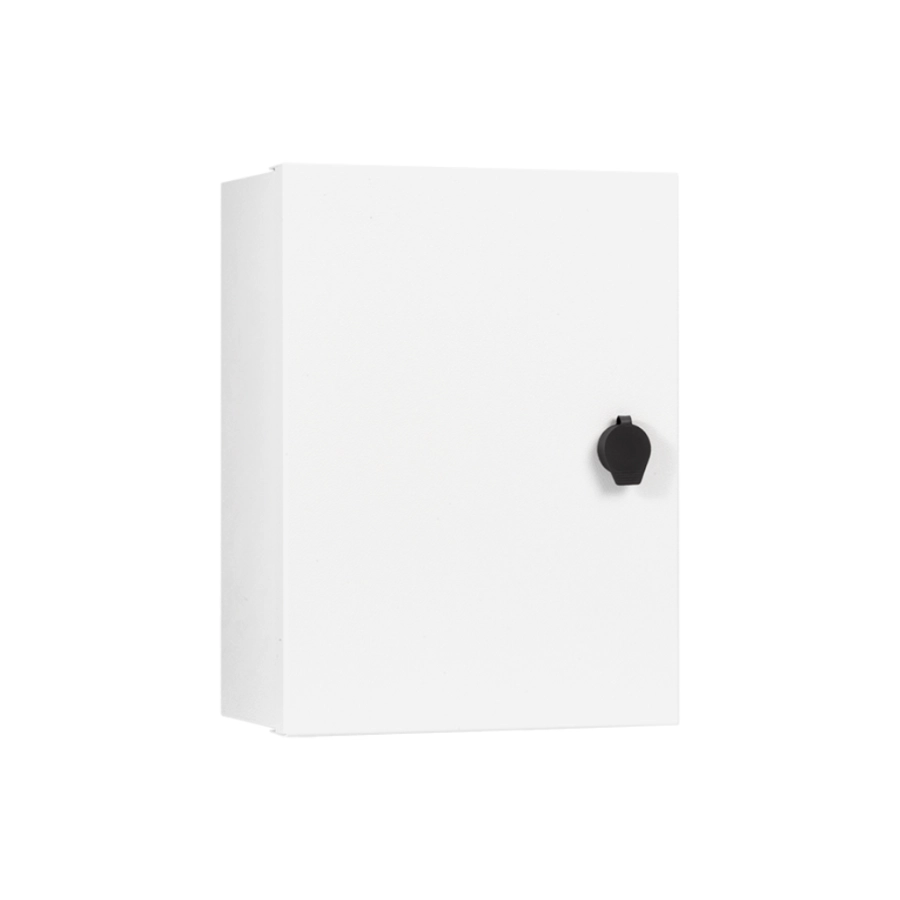

Wszystkie podzespoły zostały zamknięte w specjalistycznej obudowie zewnętrznej ABOX-ALUL, wykonanej w całości z wysokogatunkowego stopnia aluminium PA11 w kolorze szarym. Zastosowany materiał gwarantuje absolutną odporność na procesy korozyjne, niszczące działanie promieniowania UV oraz uszkodzenia mechaniczne. Szafa cechuje się wysoką klasą szczelności IP66, zapewniając pełną ochronę wnętrza przed wnikaniem pyłu i strugami wody z dowolnego kierunku.

System dławnic i organizacja okablowania

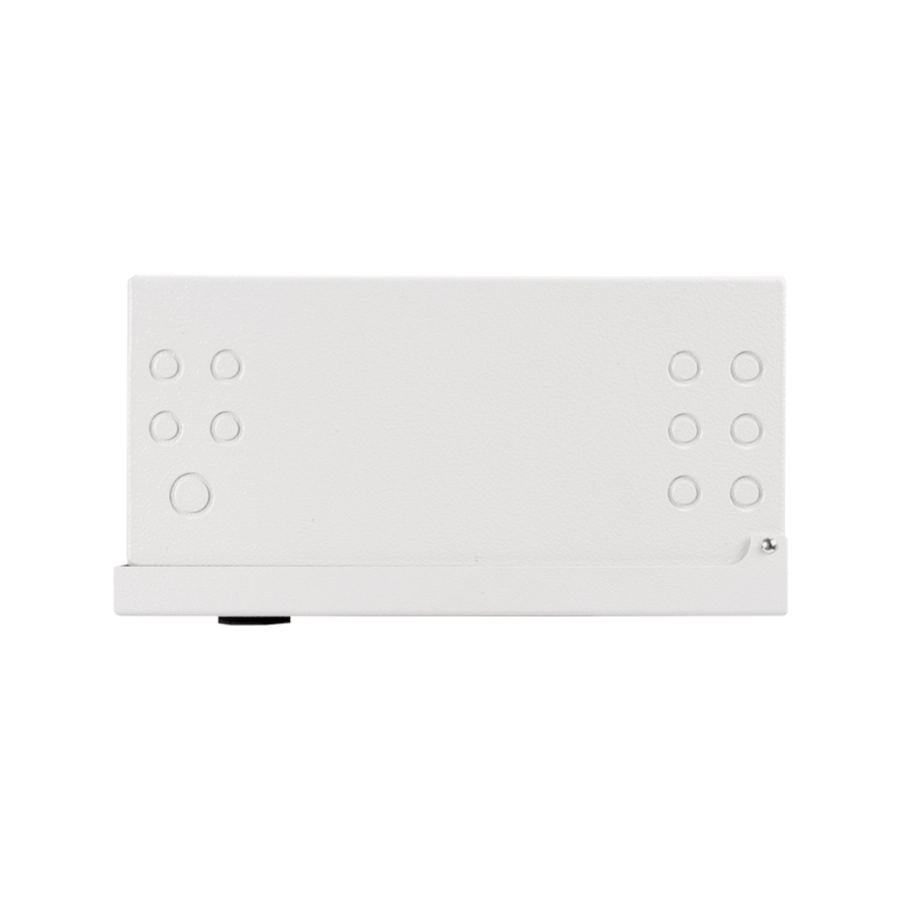

Wprowadzenie okablowania do wnętrza realizowane jest przez dolną ściankę. Służy do tego system 11 fabrycznych dławnic izolacyjnych, na który składa się 10 otworów M16 oraz 1 otwór M20.

Elastyczny montaż i zabezpieczenie na klucz

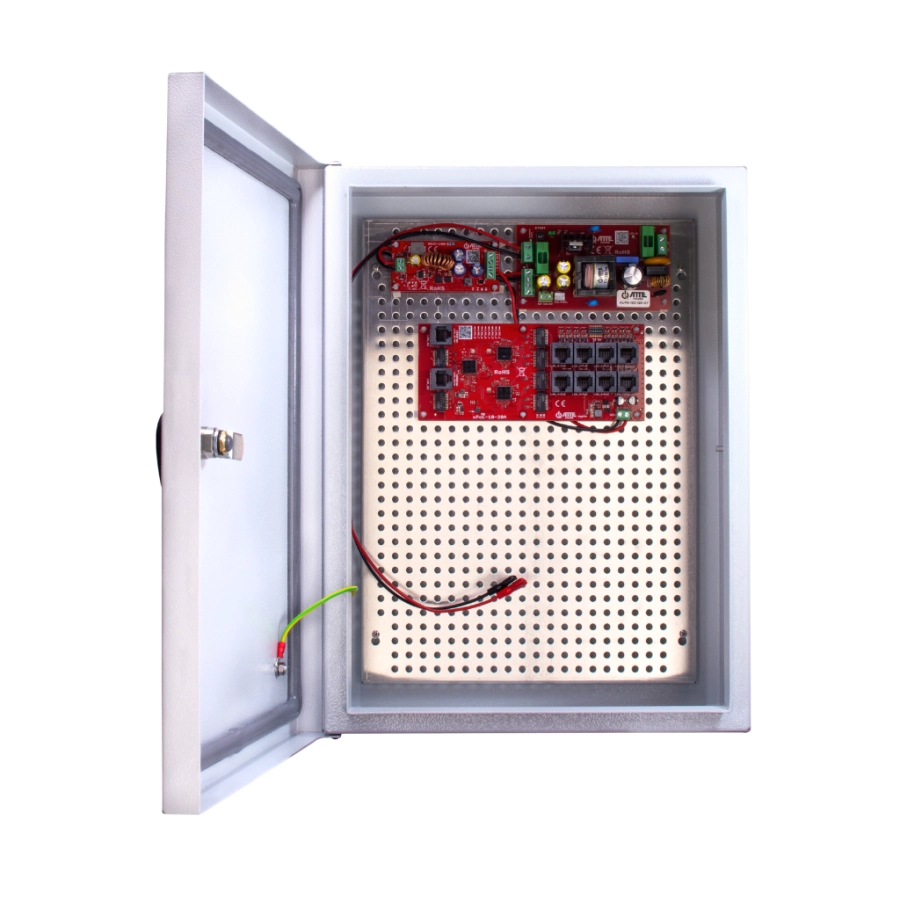

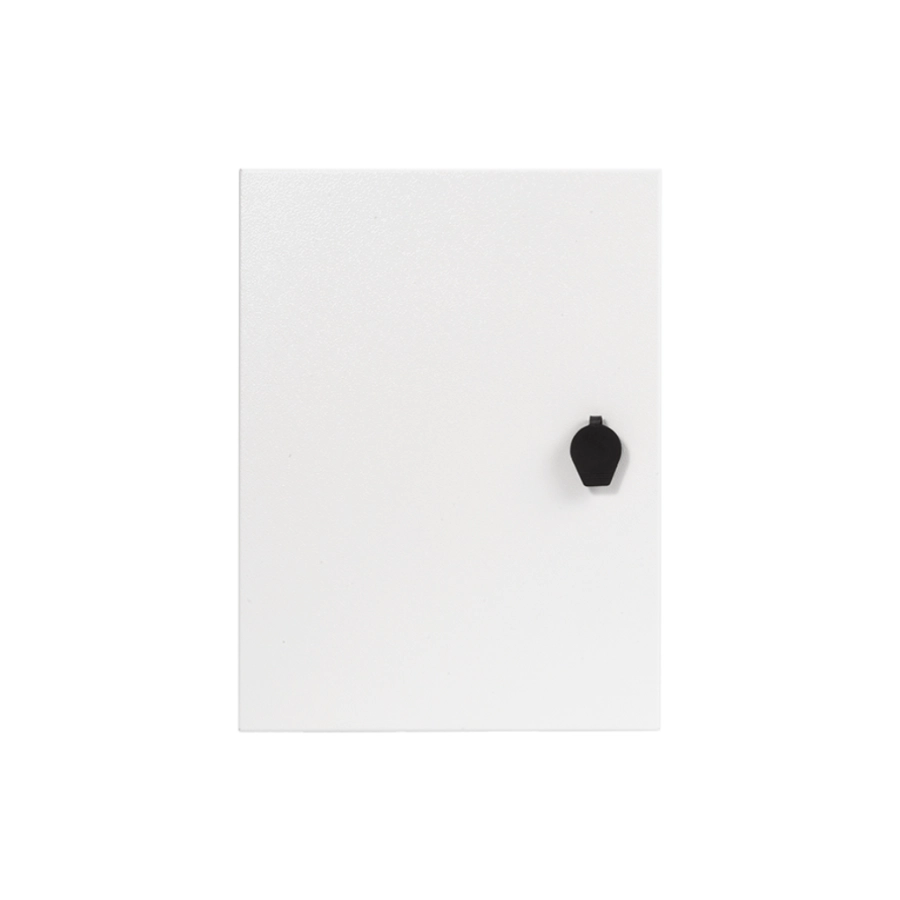

Wnętrze obudowy skrywa blachę montażową z systemowym otworowaniem w rastrze 10,8 mm. Rozwiązanie to umożliwia dowolny, elastyczny montaż komponentów w układzie pionowym bądź poziomym. Konstrukcja drzwi wyposażona została w bezpieczny zamek zamykany na klucz.

Inteligentne wyjścia techniczne, sterowanie PoE i diagnostyka LED

Integracja z systemami alarmowymi i SSP

System oferuje profesjonalne narzędzia do zdalnego i lokalnego monitorowania stanu zasilania. Zasilacz wyposażono w wyjścia techniczne typu open-collector: ACF do sygnalizacji utraty zasilania sieciowego oraz OUF informujące o zaniku napięcia wyjściowego. Ułatwiają one prostą integrację z centralami alarmowymi SSP/SSWiN lub zewnętrznymi sterownikami automatyki budynkowej.

Sprzętowe zarządzanie zasilaniem PoE

Zarządzanie zasilaniem na poszczególnych portach realizowane jest sprzętowo poprzez wbudowane mikroprzełączniki dip-switch (pozycje 1-8). Pozwalają one na bezproblemowe, selektywne odcięcie zasilania PoE na wybranym porcie LAN.

Kompleksowa diagnostyka optyczna LED

Wizualna weryfikacja pracy opiera się na zestawie kolorowych diod LED. Informują one o zasilaniu sieciowym (LED_AC), ładowaniu akumulatora (LED 2), obecności zasilania wyjściowego oraz statusie linku i transmisji danych na każdym z portów RJ-45.

Charakterystyka produktu

• Typ urządzenia: Zewnętrzny zestaw zasilania buforowego PoE,
• Zastosowanie montażowe: Naścienne lub na słupie/maszcie za pomocą opcjonalnych adapterów ADD-PMAALUXL,
• Materiał wykonania: Wysokiej jakości stop aluminium PA11 odporny na korozję i UV,
• Kolor obudowy: Szary,
• Maksymalne obciążenie: Sumaryczna moc ciągła do 100 W (maksymalnie 50 W na pojedynczy port PoE),
• Warunki otoczenia: od −25 °C do +50 °C,
• Kompatybilność systemowa: Zasilanie 8 odbiorników IP PoE (standard 802.3af/at lub passive) + miejsce na akumulator 12V 18Ah,
• Wymiary zewnętrzne:  410 × 310 × 145 mm.


Specyfikacja Techniczna ATTE IPUPS-8-20-ALUL

Wskazówki instalacyjne i uwagi montażowe

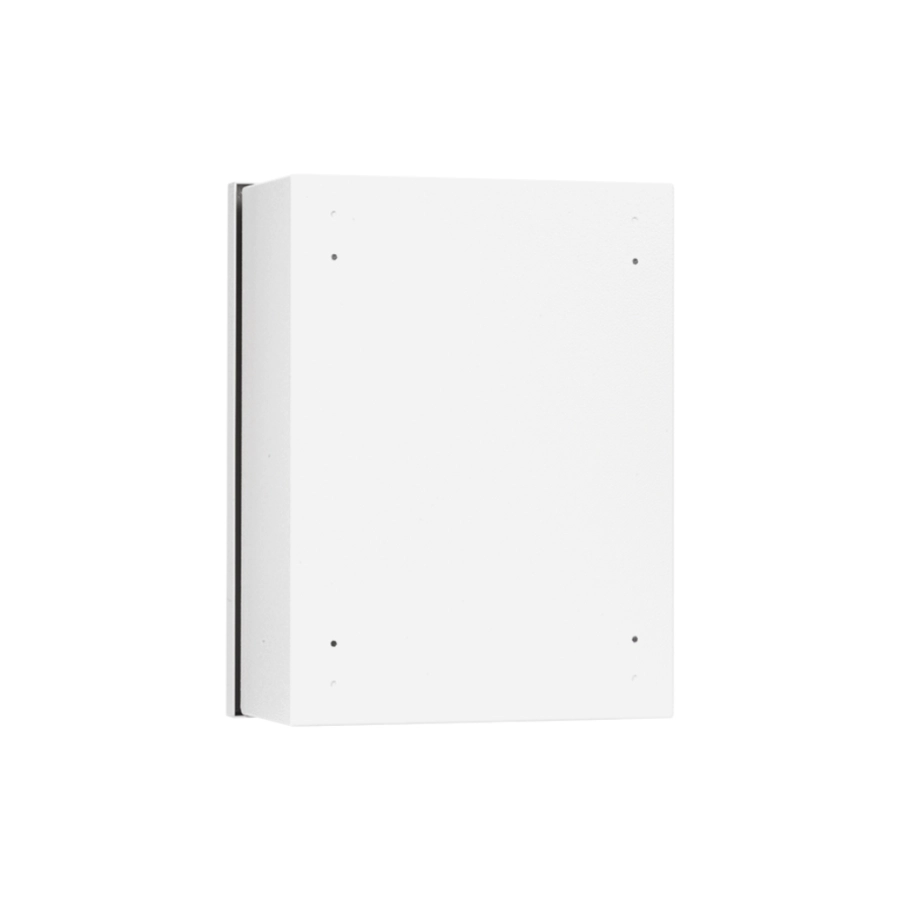

Przed instalacją zestawu ATTE IPUPS-8-20-ALUL w środowisku zewnętrznym należy starannie zweryfikować sumaryczne zapotrzebowanie mocowe podłączanych kamer, pamiętając, że całkowity budżet mocy wynosi 100 W. Montaż szafy na płaskich elewacjach wykonuje się z użyciem otworów w tylnej ściance obudowy. W przypadku montażu na okrągłych słupach oświetleniowych lub masztach kratowych konieczne jest dokupienie dedykowanych adapterów montażowych: ADD-PMAALUXLS (montaż za pomocą stalowej taśmy naciągowej) bądź ADD-PMAALUXLM (montaż klasyczny przy użyciu cybantów gwintowanych).

Okablowanie sieciowe powinno być wprowadzane wyłącznie od dołu obudowy poprzez fabryczne dławnice kablowe. Po przeciągnięciu przewodów dławnice należy mocno dokręcić, zachowując szczelność zgodną z normą IP66. W celu uruchomienia systemu bezpośrednio z akumulatora podczas braku zasilania sieciowego 230 V (tzw. zimny start), należy wcisnąć dedykowany przycisk START na płycie głównej zasilacza. Wszystkie nieużywane porty PoE, do których podłączane są urządzenia bez wsparcia dla aktywnego standardu zasilania, powinny zostać bezwzględnie wyłączone za pomocą odpowiednich mikroprzełączników typu dip-switch, zapobiegając przypadkowemu uszkodzeniu podłączanego sprzętu komputerowego.

Najczęściej zadawane pytania (FAQ)

Jak działają wyjścia techniczne open-collector w tym zestawie?
Wyjścia techniczne ACF oraz OUF działają jak elektroniczne łączniki, zmieniające swój stan w zależności od warunków zasilania. W stanie normalnym (zasilanie sieciowe obecne, napięcie wyjściowe poprawne) na wyjściach panuje stan wysoki. Gdy nastąpi awaria zasilania 230 VAC, wyjście ACF zmienia stan na niski (zwiera do masy GND). Pozwala to modułom powiadomienia w centralach alarmowych na natychmiastowe wysłanie informacji o awarii do stacji monitorowania, umożliwiając serwisowi reakcję, zanim podłączony akumulator ulegnie całkowitemu rozładowaniu.

Czym różni się port UPLINK od zwykłego portu PoE w tym switchu?
Porty oznaczone jako LAN 1 do LAN 8 posiadają zintegrowane linie zasilające PoE i służą bezpośrednio do podłączania kamer, przesyłając równocześnie dane wideo i prąd. Porty UPLINK (LAN G1 oraz LAN G2) są portami czysto sygnałowymi o podwyższonej, gigabitowej przepustowości (1000 Mbps). Służą one do łączenia zestawu z głównym rejestratorem NVR, routerem brzegowym lub kolejnym switchem w strukturze sieciowej, zapobiegając powstawaniu opóźnień przy jednoczesnym przesyle wielu strumieni wideo o wysokiej rozdzielczości.

Co dzieje się z akumulatorem, jeśli awaria sieci energetycznej trwa zbyt długo?
Moduł zasilacza buforowego AUPS-100-120-OF posiada wbudowany inteligentny system ochrony akumulatora przed głębokim rozładowaniem (RGR). Jeśli napięcie na zaciskach akumulatora spadnie poniżej krytycznej wartości 10,8 V, układ elektroniczny automatycznie odetnie obciążenie. Zapobiega to nieodwracalnemu zniszczeniu struktury chemicznej ogniw i drastycznemu skróceniu żywotności akumulatora, umożliwiając jego późniejsze, ponowne naładowanie po powrocie zasilania głównego.
