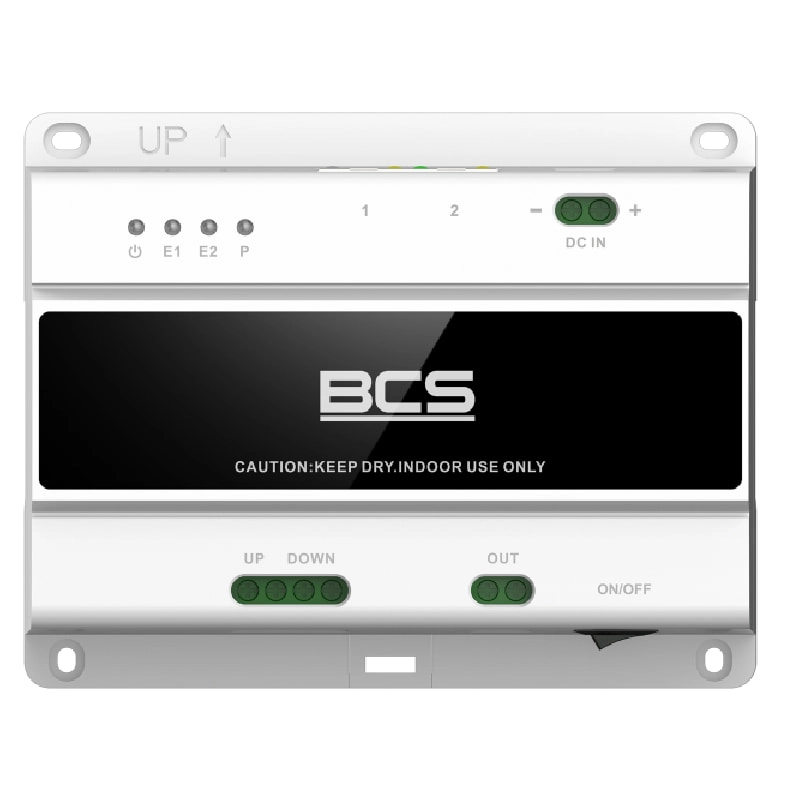

Adapter LAN do systemu 2-przewodowego model BCS-ADIP-III marki BCS Line.
Adapter IP do instalacji wielorodzinnych został zaprojektowany z myślą o systemie 2-przewodowym i jest kompatybilny z kilkoma urządzeniami BCS, takimi jak BCS-PAN1702S-S, BCS-PAN-KAM-N-2, BCS-PANx401G-2 oraz BCS-MON7600B(W)-2. Może zostać zamontowany powierzchniowo lub na szynie TS35, w zależności od preferencji użytkownika.
Posiada dwa porty Ethernet o prędkości 10/100 Mbps, jedno wyjście magistrali 2-przewodowej do podłączenia paneli zewnętrznych oraz wideomonitorów (bez polaryzacji). Ponadto, posiada dwa wyjścia 2-przewodowe, co umożliwia kaskadowe podłączenie kolejnych adapterów BCS-ADIP-III (maksymalnie 10 w szeregu).
Aby działać, adapter musi być podłączony zgodnie z polaryzacją na obudowie (+,-) i wymaga wejścia zasilania 48V DC o prądzie 1-3A. Do pracy konieczny jest zasilacz BCS-ZA4815 (brak w zestawie). Maksymalna liczba podłączonych urządzeń dla jednego adaptera to 20 wideomonitorów i 2 panele zewnętrzne, jednak w takim przypadku wymagany jest zasilacz o wydajności 5A.
Adapter IP to wszechstronne urządzenie, które pozwala na efektywne podłączenie wielu urządzeń w systemie 2-przewodowym, zapewniając jednocześnie stabilną i niezawodną pracę.
Rozbudowa systemu
| Adapter z zasilaczem | Typ przewodu | Maksymalna liczba paneli zewnętrznych | Maksymalna liczba wideomonitorów |
|---|---|---|---|
| 1x adapter z zasilaczem 1.5A | Skrętka | 1 | 6 |
| 1x adapter z zasilaczem 1.5A | Kabel 2-żyłowy | 1 | 6 |
| 1x adapter z zasilaczem 3A | Kabel 2-żyłowy | 2 | 10 |
POŁĄCZENIA KASKADOWE
System pozwala na podłączenie maksymalnie 10 adapterów za pomocą portów RS485 UP/DOWN.
| Zasilanie | Typ przewodu | Maksymalna liczba paneli zewnętrznych | Maksymalna liczba wideomonitorów |
|---|---|---|---|
| 1.5A | Skrętka | 10 | 60 |
| 1.5A | Kabel 2-żyłowy min. 2x0.25mm² | 10 | 60 |
| 3A | Kabel 2-żyłowy min. 2x0.25mm² | 20 | 100 |
W skrócie
- System: 2-przewodowy,
- Kompatybilność: BCS-PAN1702S-S, BCS-PAN-KAM-N-2, BCS-PANx401G-2, BCS-MON7600B(W)-2,
- Montaż: Powierzchniowy lub szyna TS35,
- Interfejs sieciowy: 2x RJ45 10/100Mbps,
- Zasilanie: 48V DC 1-3A,
- Do pracy wymagany jest zasilacz BCS-ZA4815 (brak w zestawie).
DANE TECHNICZNE
| Kompatybilność | BCS-PAN1702S-S, BCS-PAN-KAM-N-2, BCS-PANx401G-2, BCS-MON7600B(W)-2 |
| Maksymalna rozbudowa | 2x panele zewnętrzne 20x wideomonitor |
| Materiał wykonania | - |
| Sposób montażu | Natynkowy lub szyna DIN 35mm (TS35) |
| Zasilanie | 48V DC 1–3A |
| Pobór mocy | - |
| Warunki pracy | - |
| Uwagi | Do montażu wewnątrz pomieszczeń |
| Wejścia | 1x DC IN (wejście zasilania 48V DC) |
| Wyjścia | 1x OUT (wyjście 2-przeowodowej magistrali domofonowej, brak polaryzacji) 2x Ethernet (podłączenie sieci LAN) RJ45 10/100 |
| Wskaźniki LED | Zasilanie, komunikacja |
| Inne | Wbudowany przycisk ON/OFF do włączania/wyłączania urządzenia |
| Topologia w systemie 2-przewodowym | Dwa wyjścia 2-przewodowe do kaskadowego podłączenia kolejnych adapterów BCS-ADIP-III, max 10 w szeregu, podłączenie zgodnie z polaryzacją na obudowie (+,-) |
