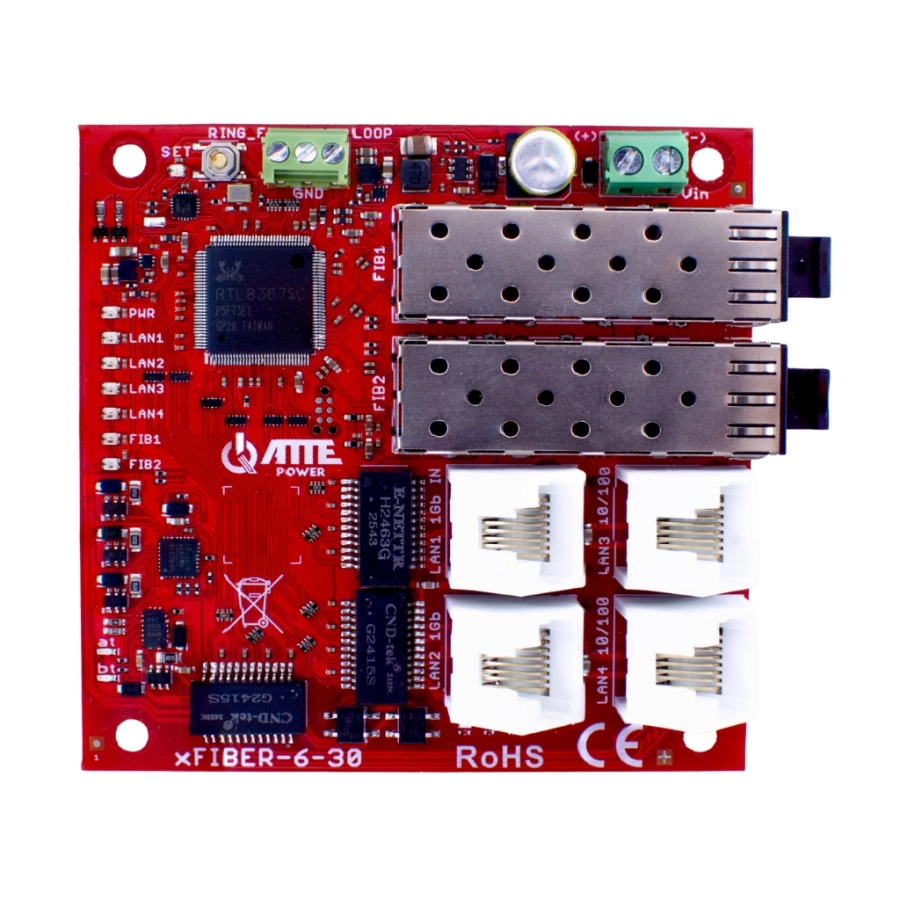

ATTE xFIBER-6-30-OF – 4-portowy switch PoE z portami SFP w technologii Open Frame

xFIBER-6-30-OF to zaawansowany moduł przełączający dedykowany do tworzenia rozległych systemów monitoringu IP, w których wymagane jest przesyłanie danych na duże odległości za pomocą magistrali światłowodowej.

Urządzenie integruje w sobie 4 porty PoE (1x PoE IN, 3x PoE OUT) oraz 2 porty SFP (100/1000Mbps), pozwalając na tworzenie redundantnych połączeń w topologii pierścienia (RING).

Switch charakteryzuje się wysoką inteligencją operacyjną – automatycznie wykrywa i izoluje zapętlone porty RJ45, zapobiegając destabilizacji sieci. Zastosowane wyjście techniczne typu open-collector umożliwia zdalną diagnostykę stanu zapętlenia oraz przerwania pętli światłowodowej (RING), co znacząco ułatwia serwisowanie i podnosi niezawodność całej instalacji.

Charakterystyka produktu

• Typ urządzenia: Zarządzalny switch PoE z obsługą topologii RING,
• Zastosowanie: Punkty dystrybucyjne w rozległych instalacjach światłowodowych CCTV,
• Standardy PoE: 802.3af/at (3x PoE OUT), PoE IN (802.3bt typ 4 – do 90W),
• Porty SFP: 2 porty 100/1000Mbps z obsługą wkładek jednomodowych i wielomodowych,
• Funkcje ochronne: Automatyczne wykrywanie i odłączanie zapętlonych portów (LOOP),
• Diagnostyka: Wyjście techniczne informujące o błędach pętli i przerwania światłowodu,
• Zasilanie: Elastyczne (zewnętrzne 30-58V DC lub zdalne PoE IN),
• Montaż: Moduł Open Frame – raster 10,8 mm kompatybilny z obudowami ABOX.

Wskazówki instalacyjne

• Wybór wkładek SFP: Wkładki SFP nie są dołączone do zestawu. Urządzenie współpracuje z modułami jednomodowymi oraz wielomodowymi zgodnymi ze standardem IEEE 802.3z.
• Konfiguracja topologii RING: Fabrycznie moduł ustawiony jest w trybie Slave. Aby skonfigurować pętlę, jeden z modułów w pierścieniu musi zostać ustawiony jako Master (przytrzymanie przycisku SET przez 3s, aż dioda zacznie migać, wybór trybu pojedynczym kliknięciem, zatwierdzenie ponownym przytrzymaniem 3s). W trybie Master dioda SET świeci się na niebiesko.
• Zasilanie PoE: Jeżeli wymagane jest zasilanie kamer poprzez PoE OUT, moduł musi być zasilany napięciem wyższym niż 44 V DC.
• Wyjścia techniczne: Wyjście typu open-collector można zintegrować z wejściami alarmowymi centrali lub sterownika w celu monitorowania stanu pętli światłowodowej w czasie rzeczywistym.
• Zarządzanie zapętlaniem: W przypadku wykrycia pętli na portach RJ45, moduł automatycznie odłącza zagrożone porty. Stan ten jest sygnalizowany czerwonym kolorem diod LAN 1...LAN 4.

Specyfikacja Techniczna ATTE xFIBER-6-30-OF

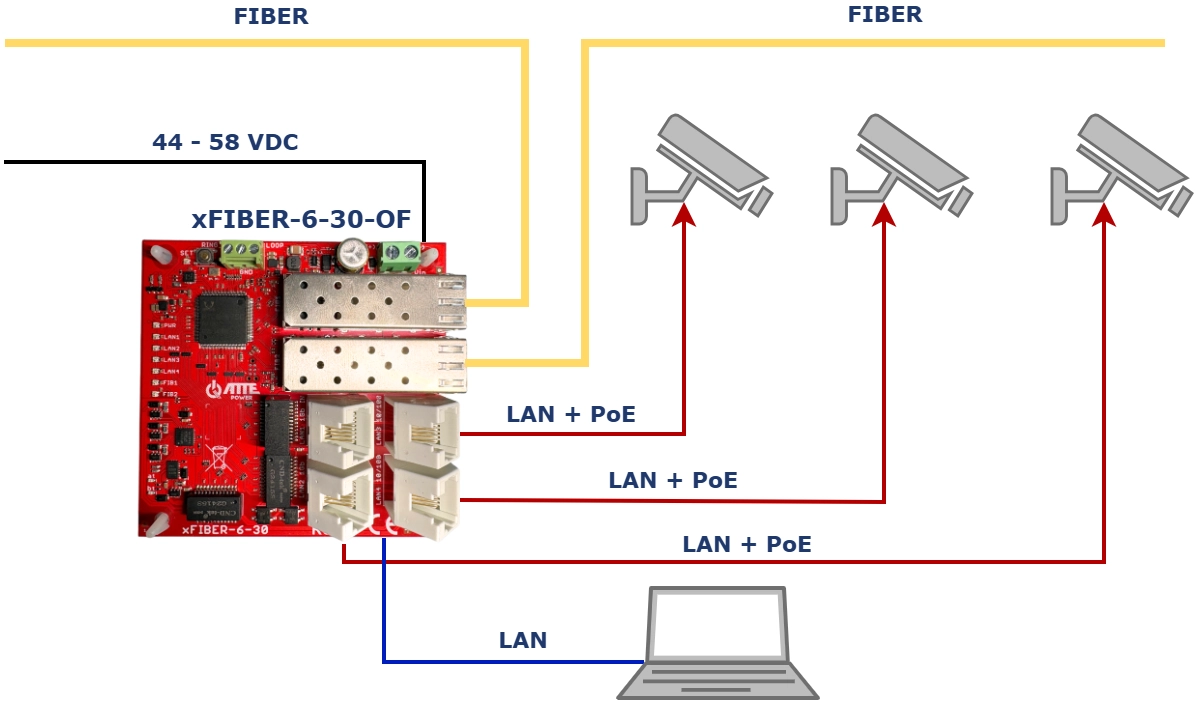

Zastosowanie

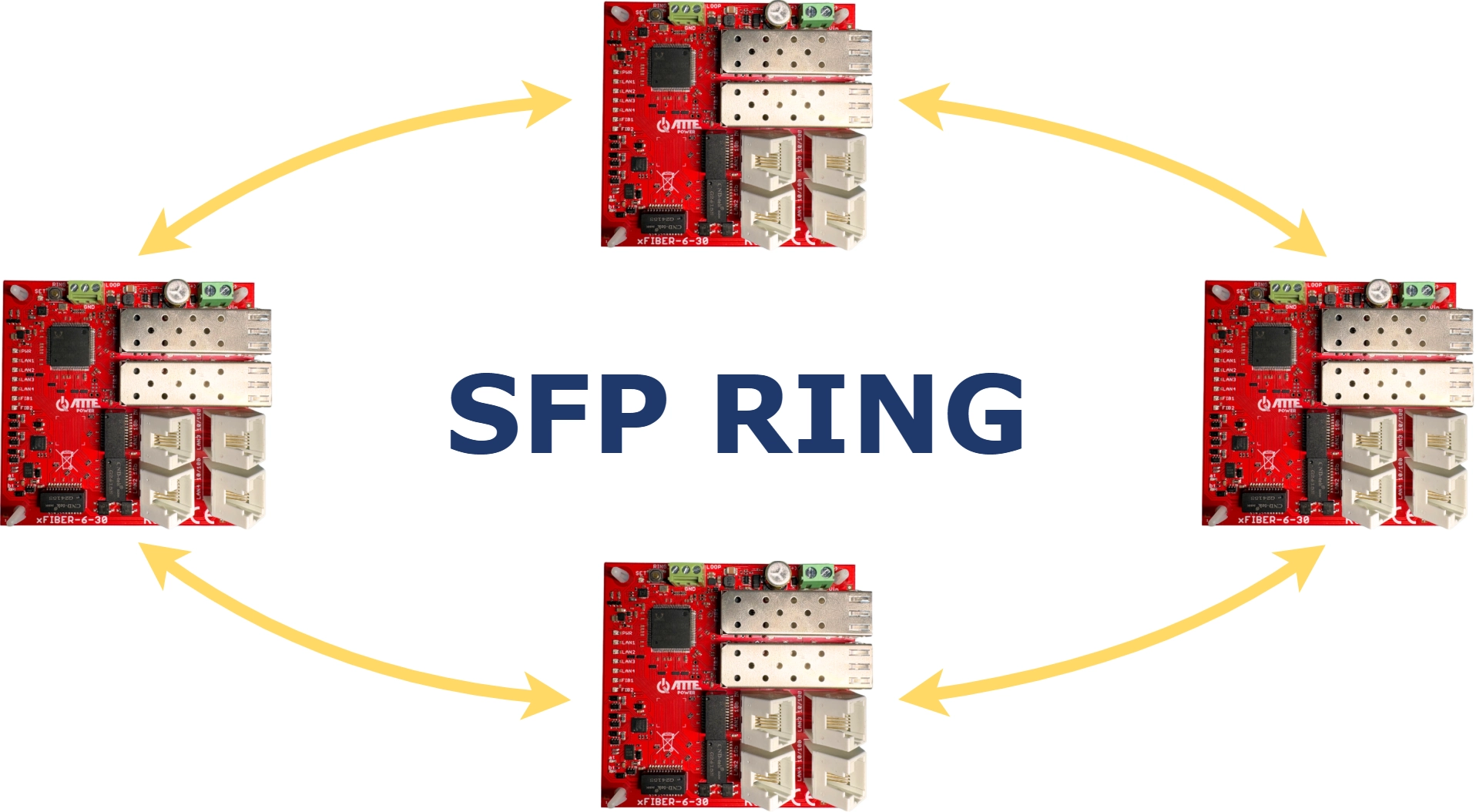

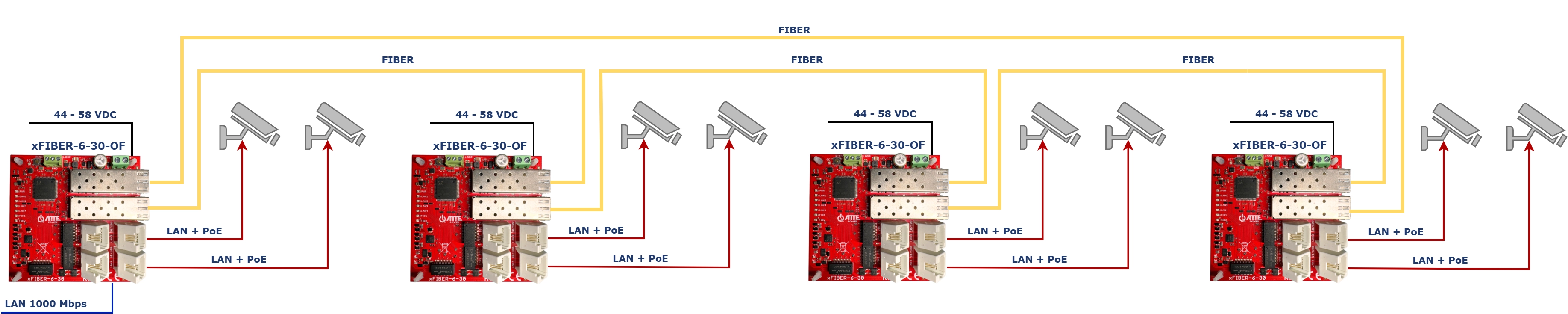

Przykład zastosowania czterech modułów xFIBER-6-30-OF pracujących w topologii RING.

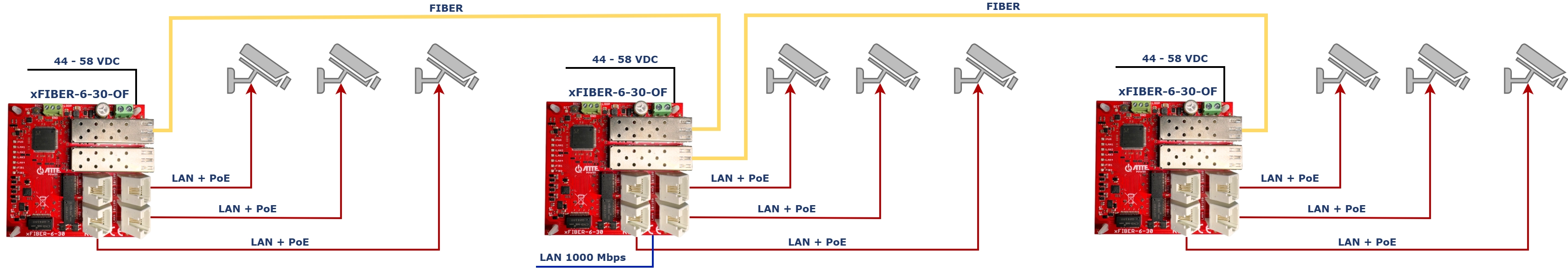

Przykład zastosowania trzech modułów xFIBER-6-30-OF do zasilania 6 kamer IP PoE połączonych ze sobą światłowodem.

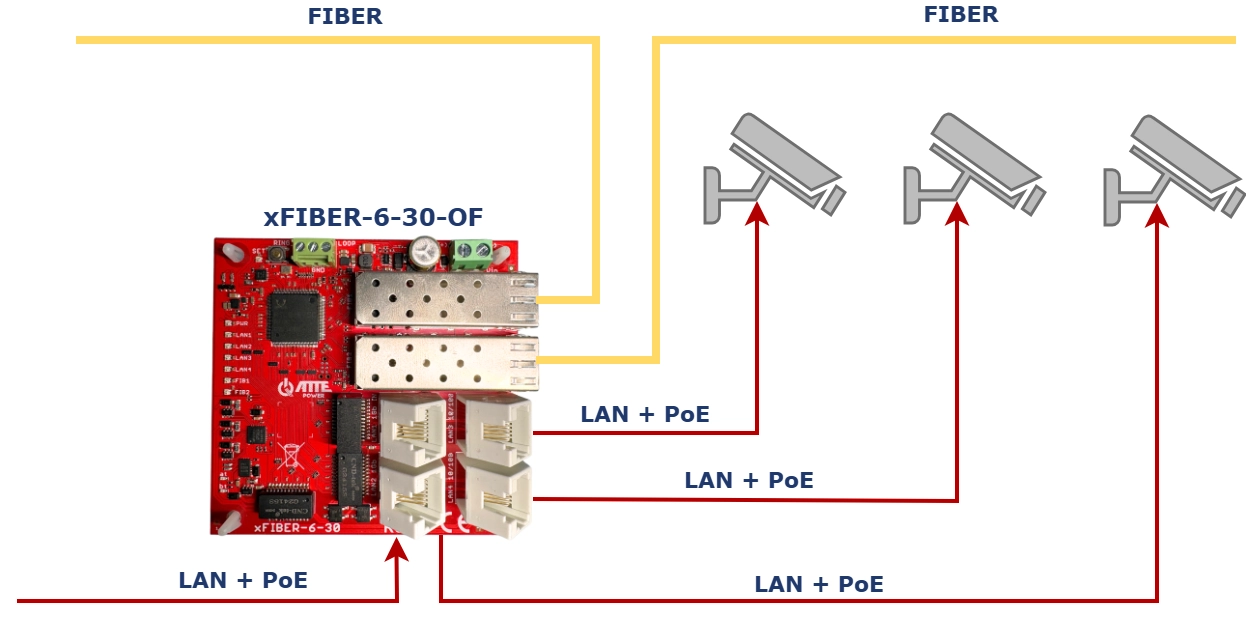

Przykład zasilania xFIBER-6-30-OF za pomocą PoE.

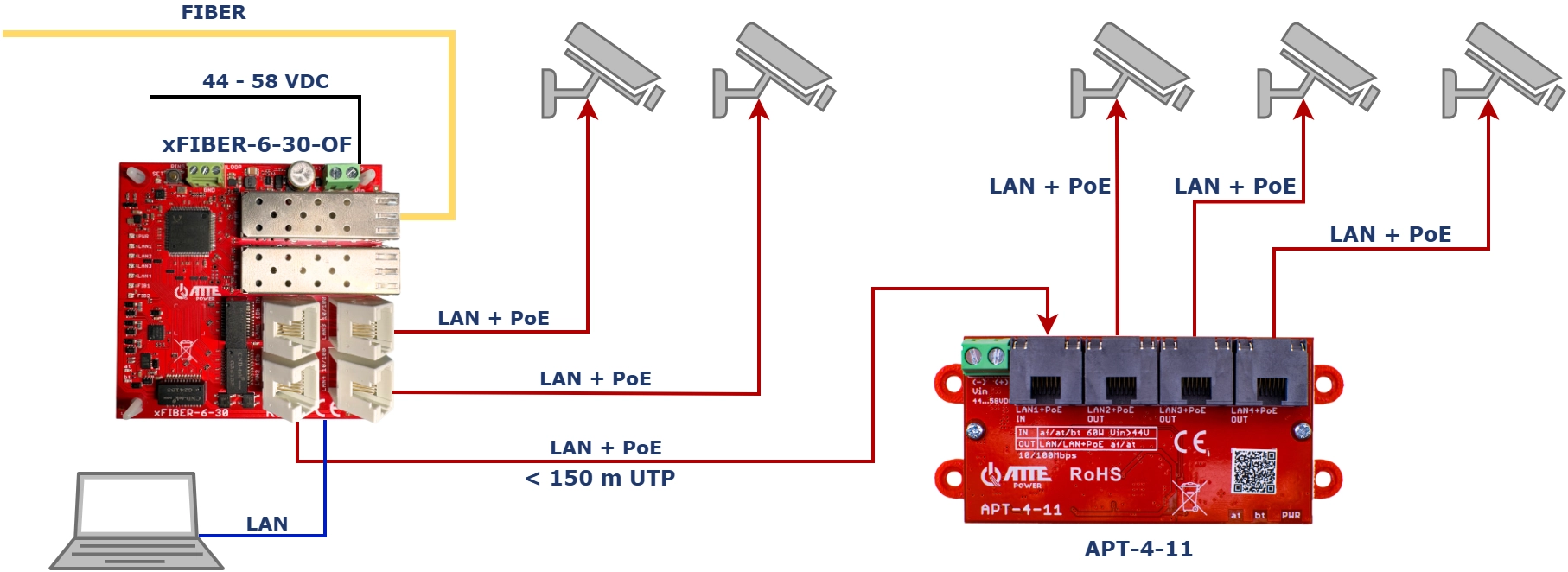

Przykład zastosowania xFIBER-6-30-OF wraz z ekstenderem APT-4-11 do zasilenia 5 kamer IP PoE.
