APT-4-11-CA1 ATTE switch PoE 4-portowy zewnętrzny IP68 extender

ATTE APT-4-11-CA1 zewnętrzny switch PoE 4-portowy extender IP68

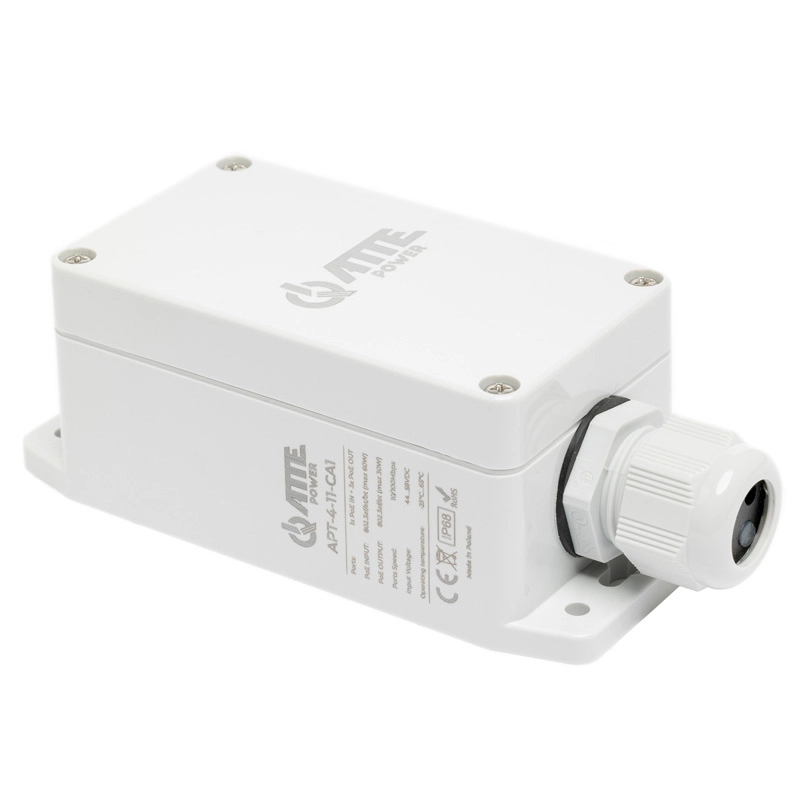

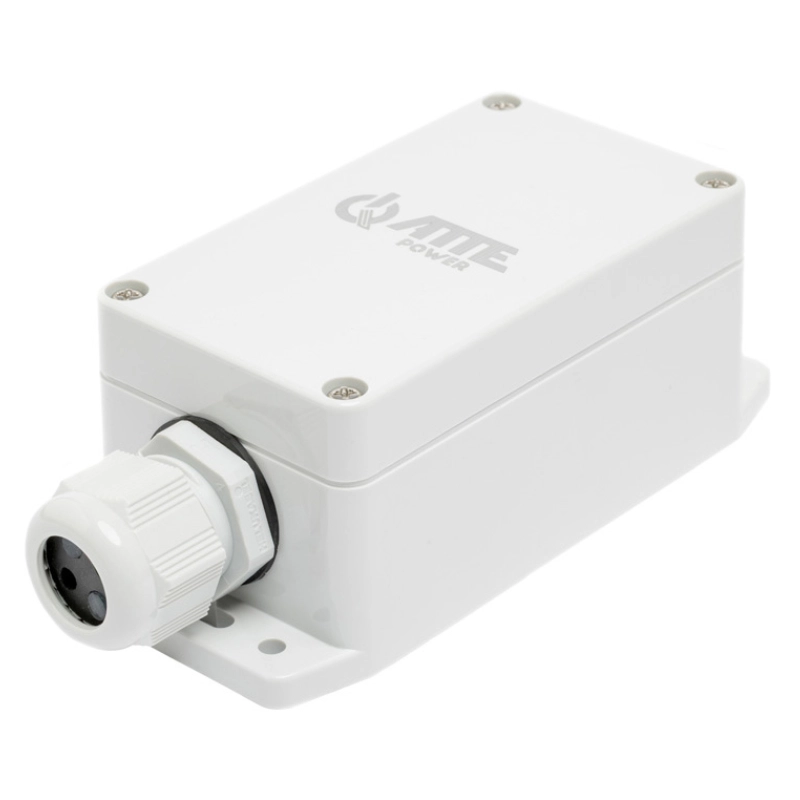

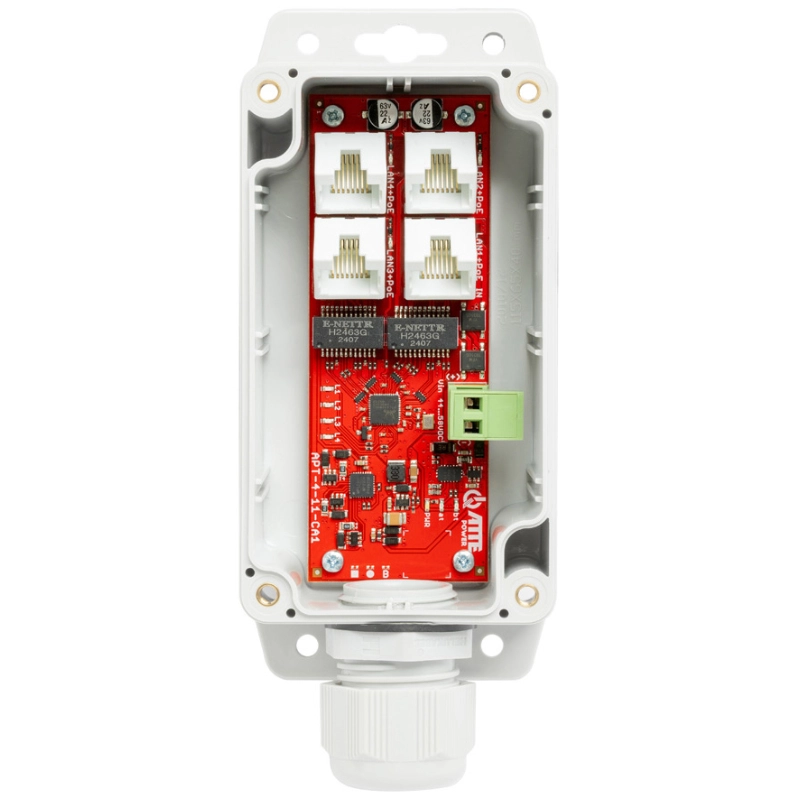

Profesjonalny przełącznik sieciowy ATTE APT-4-11-CA1 to zaawansowane urządzenie pełniące funkcję extendera (repeatera) sygnału LAN oraz zasilania PoE. Model ten zaprojektowano jako kompaktowy rozdzielacz, pozwalający na podłączenie do 3 odbiorników PoE (np. kamer IP) przy użyciu zaledwie jednego przewodu UTP. Całość zamknięto w hermetycznej obudowie ABOX-CA1 o najwyższym stopniu ochrony IP68, co czyni go rozwiązaniem idealnym do pracy w trudnych warunkach zewnętrznych, gdzie montaż dodatkowego okablowania jest niemożliwy lub nieekonomiczny.

Funkcjonalność extendera i zasilanie kaskadowe

Urządzenie wspiera standardy IEEE 802.3af/at/bt jako odbiornik PoE oraz IEEE 802.3af/at na wszystkich trzech portach wyjściowych. Wbudowana funkcja LR150 (Long Range) umożliwia stabilną transmisję danych z prędkością 100 Mbps wraz z zasilaniem PoE na odległość do 150 metrów bez konieczności stosowania dodatkowych wzmacniaczy. Switch ATTE cechuje się dużą elastycznością zasilania – może być zasilany bezpośrednio z innego switcha PoE (kaskadowo) lub lokalnie poprzez złącze śrubowe. Przy zasilaniu kaskadowym urządzenie jest w stanie dostarczyć do 60 W sumarycznej mocy dla podłączonych odbiorników, co pozwala na tworzenie złożonych struktur punktów dystrybucyjnych w rozległych instalacjach monitoringu.

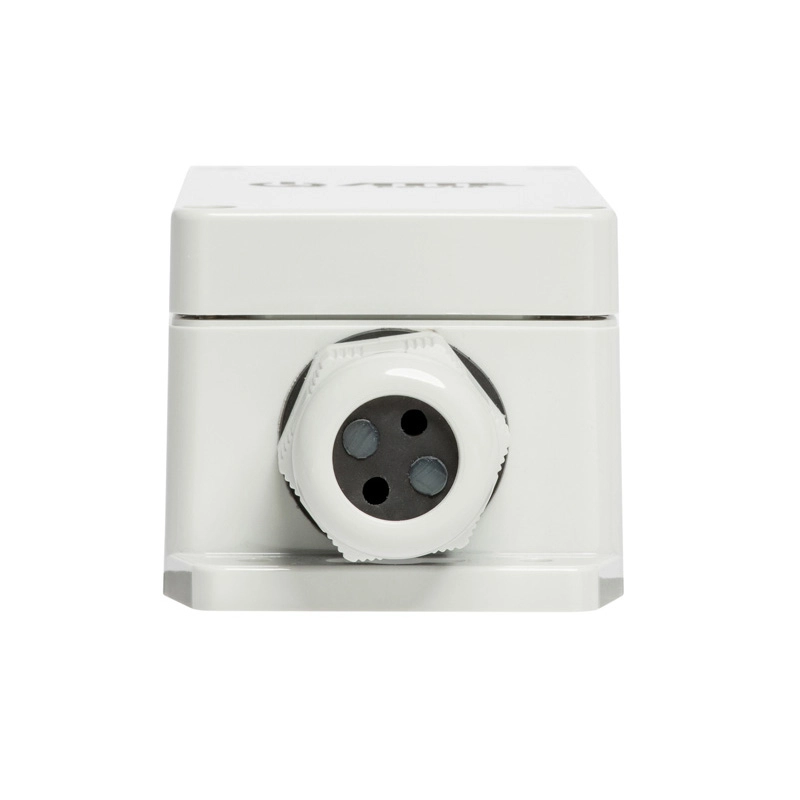

Szczelna obudowa ABOX-CA1 z ochroną IP68

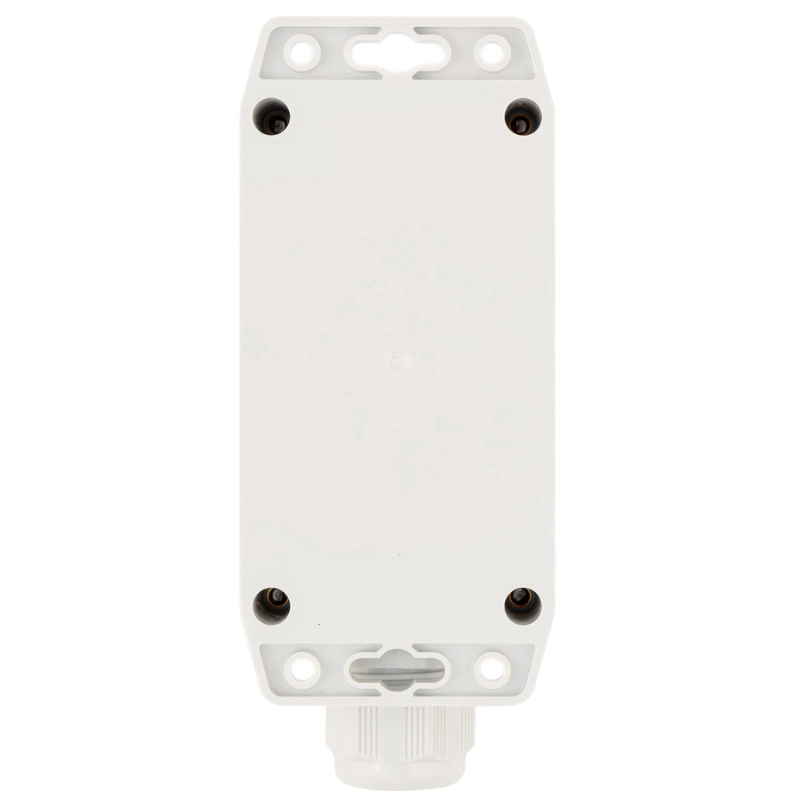

Solidna konstrukcja z tworzywa sztucznego odpornego na promieniowanie UV gwarantuje pełną odporność na zmienne warunki atmosferyczne, w tym długotrwałe opady i dużą wilgotność. Obudowa została wyposażona w dedykowaną dławnicę M25 z wkładem uszczelniającym, który umożliwia bezpieczne wprowadzenie do czterech przewodów o średnicy 5 mm. System montażu urządzenia umożliwia przykręcenie go bezpośrednio do płaskich powierzchni, natomiast opcjonalny adapter słupowy ADD-PMACA1 pozwala na wygodną instalację na latarniach lub masztach.

Diagnostyka i bezpieczeństwo instalacji

Urządzenie wyposażono w rozbudowany system sygnalizacji optycznej, wykorzystujący diody LED do informowania o statusie zasilania (PWR), aktywności transmisji na portach LAN oraz identyfikacji standardu odbiornika PoE (at/bt). Automatyczna autonegocjacja oraz zabezpieczenia przepięciowe na wszystkich portach zapewniają wysoki poziom ochrony podłączonych kamer IP. Instalatorzy docenią brak konieczności konfiguracji – switch jest rozwiązaniem typu plug-and-play, co skraca czas uruchomienia systemu do niezbędnego minimum.

Charakterystyka produktu

• Typ urządzenia: 4-portowy switch PoE z funkcją extendera sieci,
• Zastosowanie montażowe: Montaż naścienny lub słupowy (z adapterem ADD-PMACA1),
• Materiał wykonania: Odporne na UV tworzywo sztuczne (poliwęglan),
• Stopień ochrony: IP68,
• Maksymalna moc: Do 60 W sumarycznie (zależnie od standardu zasilania),
• Funkcje specjalne: LR150 (zasięg do 150m), obsługa kaskadowa, zasilanie PoE IN,
• Warunki otoczenia: od −25 °C do +65 °C,
• Wymiary zewnętrzne: 165 × 65 × 55 mm.


Specyfikacja Techniczna ATTE APT-4-11-CA1

Wskazówki instalacyjne

Przy planowaniu trasy kablowej należy bezwzględnie uwzględnić spadki napięcia na przewodzie zasilającym, wynikające z jego przekroju oraz długości. Sumaryczny pobór mocy przez podłączone kamery IP nie może przekroczyć budżetu mocy oferowanego przez switch zasilający linię (np. ok. 13W dla standardu af, 25W dla at, 51W dla bt60). Należy również wziąć pod uwagę zwiększony pobór prądu przez oświetlacze IR kamer pracujących w trybie nocnym. Wszelkie połączenia wewnątrz obudowy muszą zostać wykonane zgodnie z instrukcją, a dławnica kablowa po wprowadzeniu przewodów powinna zostać szczelnie dokręcona, aby zapewnić zachowanie parametrów klasy IP68.

Zastosowanie

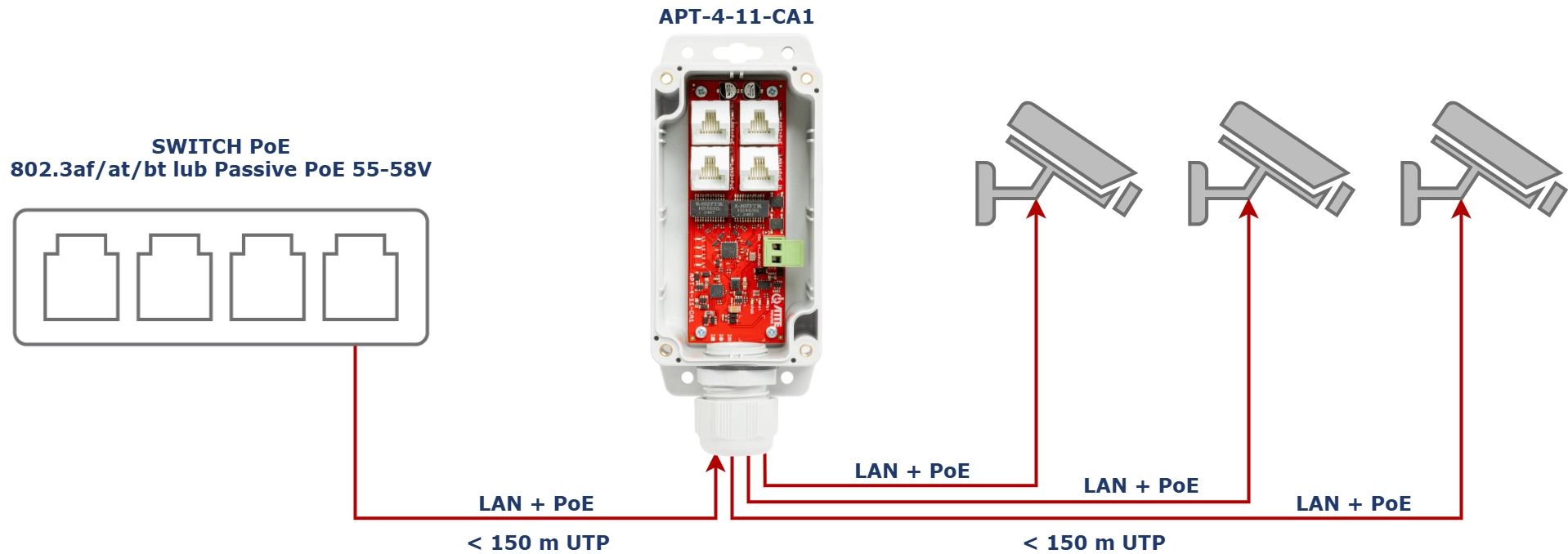

Przykład zastosowania APT-4-11-CA1 jako ekstender sieci LAN+PoE dla 3 kamer IP PoE.

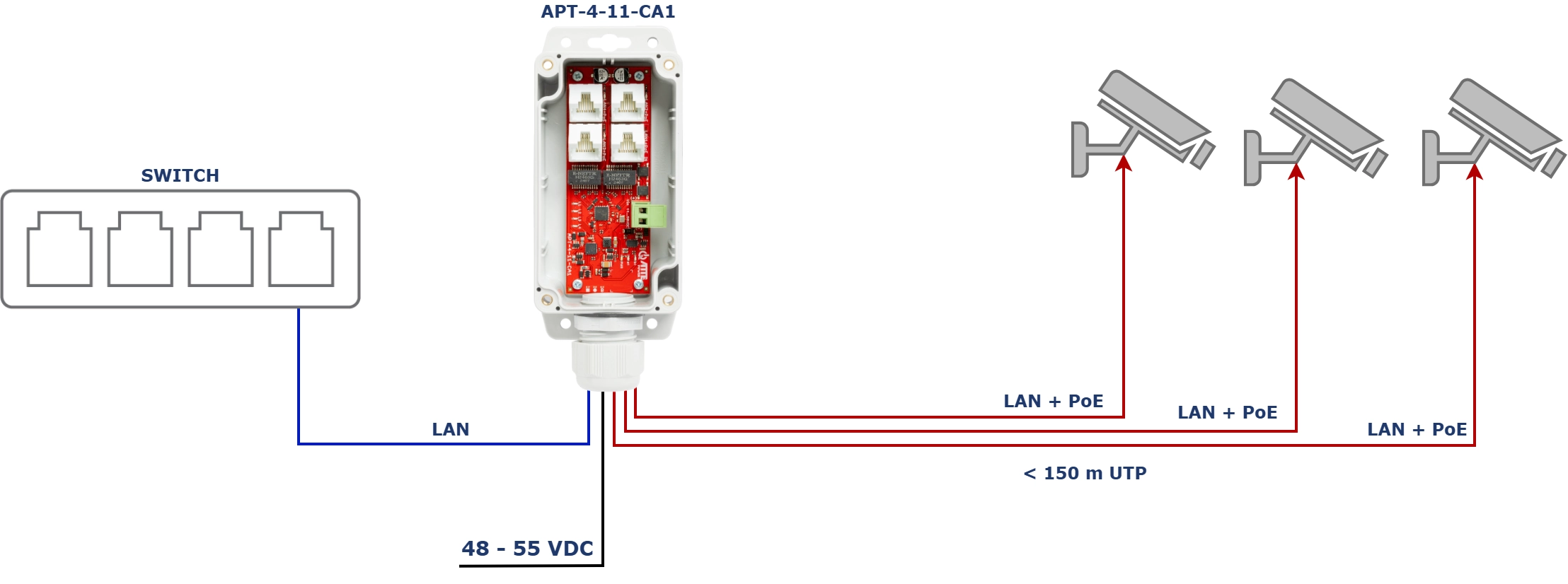

Przykład zastosowania APT-4-11-CA1 jako ekstender sieci LAN+PoE, zasilanego poprzez złącze śrubowe, dla 3 kamer IP PoE.

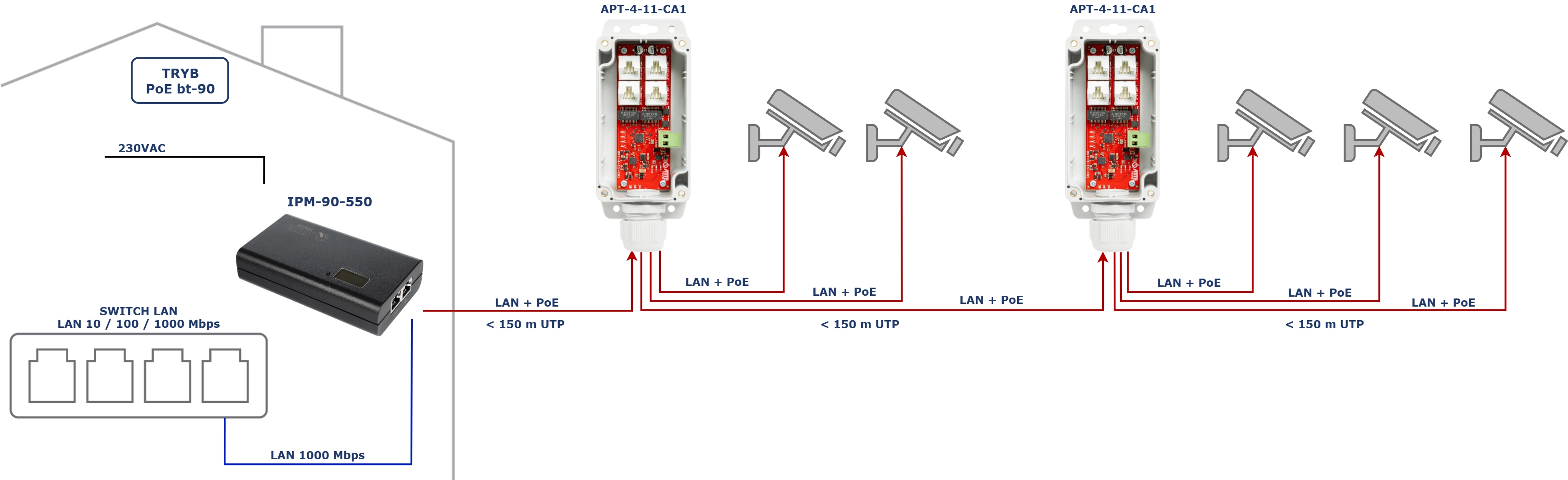

Zastosowanie APT-4-11-CA1 razem z midspanem IPM-90-550 do zasilania 5 kamer IP PoE na jednym przewodzie UTP.

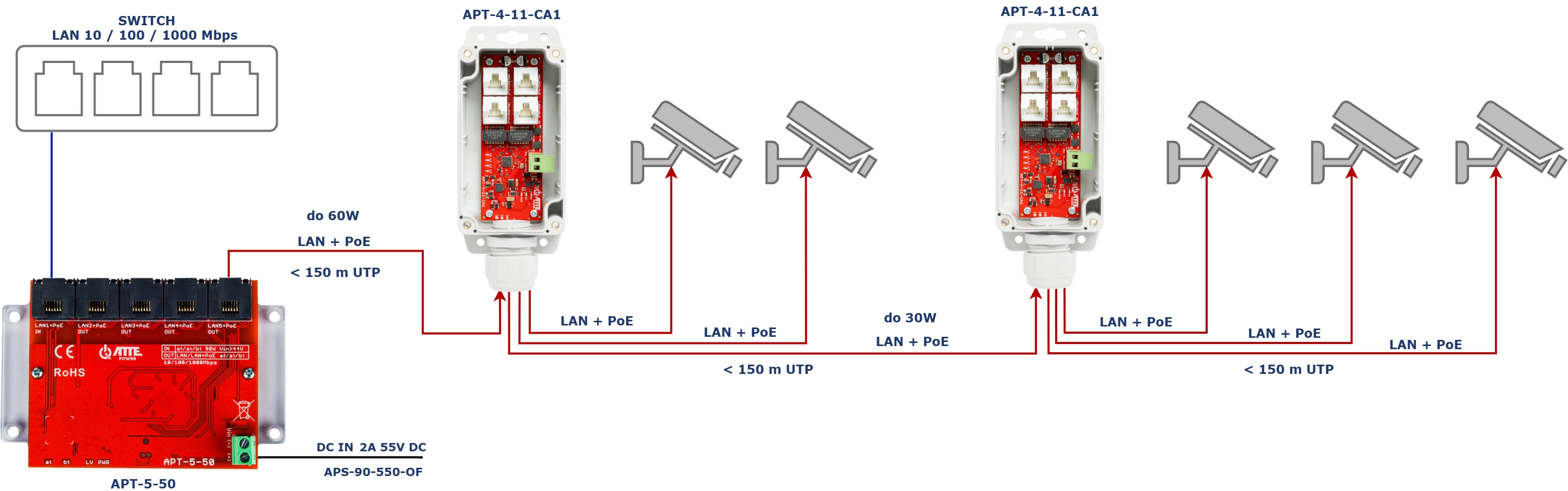

Kaskadowe zastosowanie APT-4-11-CA1 razem z APT-5-50 w celu zasilenia 5 kamer IP PoE.
