MCX402-1-KIT Roger zestaw ekspander WE/WY 1 przejścia metalowa obudowa RACS 5

Zestaw z ekspanderem model MCX402-1-KIT dedykowany do obsługi 1 przejścia w systemie RACS 5 marki Roger.

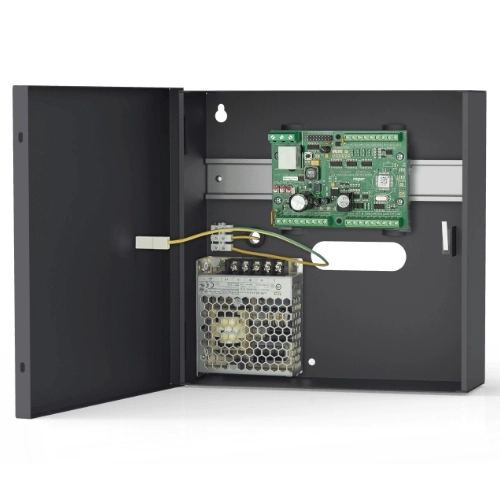

Zestaw służący do kontroli dostępu do jednego dwustronnego przejścia. Składa się on z metalowej obudowy z zasilaczem (LRS-50-24) oraz ekspandera we/wy, który umożliwia obsługę czytników Wieganda lub RACS CLK/DTA. Obudowa wykonana została z blachy DC01 o grubości 0,8mm w kolorze szary antracyt (RAL7016).

Zasilanie czytników oraz zamka odbywa się z wyjść zasilających znajdujących się na ekspanderze, które mogą dostarczyć odpowiednio 0,2 A i 1,0 A. Cały system zasilany jest z zasilacza 24 VDC/50 W, który również wchodzi w skład zestawu.

Ekspander jest podłączony do kontrolera dostępu za pośrednictwem magistrali RS485, dzięki temu możliwa jest komunikacja pomiędzy tymi urządzeniami.

Zestaw MCX402-1-KIT może kontrolować dostęp do jednego przejścia, a zasilanie z wyjść zasilających znajdujących się na ekspanderze pozwala na wygodną instalację czytników oraz zamka bez konieczności ciągnięcia dodatkowych kabli zasilających. W celu zapewnienia nieprzerwanej pracy wyposażony jest w zabezpieczenie przeciwzwarciowe i przeciążeniowe.

Zasilacz zapewnia odpowiednią moc do zasilania całego systemu. Posiada zabezpieczenie przed głębokim rozładowaniem. Przed zakupem należy dokładnie przemyśleć potrzeby i wymagania dotyczące kontroli dostępu w danym obiekcie, aby wybrać odpowiedni zestaw ekspandera dostępu.

Charakterystyka

• Ekspander we/wy: MCX402-BRD,
• Metalowa obudowa: ME-14-24V,
• Liczba przejść: 1 przejście dwustronne,
• Obsługa dwóch czytników Wiegand,
• Obsługa 2 czytników serii PRT CLK/DATA (RACS),
• Wyjście zasilania 1,0 A,
• Wyjście zasilania 0,2 A,
• Prąd ładowania akumulatora: 0,3 A,
• Zasilanie: 24 VDC/50 W,
• Obsługa akumulatora: 7 Ah,
• Komunikacja RS485,
• Stopień ochrony: IP20.

Dane techniczne

Schemat Zestaw MCX402-1-KIT

MCX402-BRD Typowa obsługa przejścia z czytnikiem Wiegand w zestawie MCX402-1-KIT

MCX402-BRD Typowa obsługa przejścia z czytnikiem PRT w zestawie MCX402-1-KIT
