MC16-PAC-ST-4-KIT Roger zestaw kontroli dostępu cztery przejścia RACS 5
- MC16-PAC-ST-4-KIT
- Darmowa dostawa
Kupuj taniej z kontem hurtowym. Sprawdź
Darmowa dostawa już od 1000 zł
Szybka wysyłka
Serwis sprzętu
Wsparcie techniczne
Kupując ten produkt otrzymasz punkty w ilości: 37
Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego

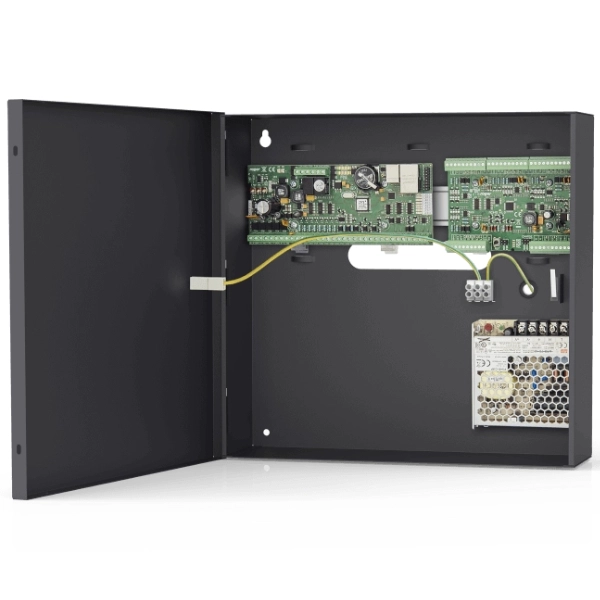

Zestaw kontroli dostępu model MC16-PAC-ST-4-KIT marki Roger.
Zestaw umożliwia obsługę czterech dwustronnych przejść z wykorzystaniem czytników RS485 (czytniki serii MCT oraz czytniki serii OSR z protokołem OSDP) lub czterech przejść jednostronnych w przypadku współpracy z czytnikami Wiegand lub RACS CLK/DTA.
W skład zestawu wchodzi:
- sieciowy kontroler dostępu,
- metalowa obudowa z zasilaczem,
- expander wejść / wyjść.
W systemie RACS 5 v2 wstępna konfiguracja niskopoziomowa kontrolera powinna być zrealizowana za pomocą programu RogerVDM, ale po dodaniu kontrolera do systemu modyfikacja konfiguracji niskopoziomowej kontrolera oraz podłączonych do niego urządzeń serii MCT i MCX może być realizowana zdalnie za pomocą programu VISO v2.
Charakterystyka
- Zestaw kontroli dostępu na cztery przejścia w systemie RACS 5 v2 ST,
- Obustronna kontrola przejścia,
- Sieciowy kontroler dostępu MC16-PAC-ST-4,
- Ekspander we/wy MCX4D,
- Interfejs do 16 czytników MCT,
- Interfejs do 4 czytników PRT,
- Interfejs do 4 czytników Wiegand,
- Interfejs do 16 czytników MCI-3,
- 4 wyjścia zasilania: 0,2 A,
- 4 wyjścia zasilania: 1,0 A,
- Ładowanie akumulatora: 0,3 A/ 0,6 A/ 0,9 A,
- Łącznik antysabotażowy,
- Zabezpieczenie przed głębokim rozładowaniem,
- Miejsce na akumulator: 17 Ah,
- Zasilacz: 13,8 V/6 A,
- Wymiary: 300x320x90.
Wymiary
Dane techniczne
| Ilość przejść | 4 |
| Miejsce na akumulator | 17Ah |
| Obudowa | Blacha DC01 0,7mm, kolor szary antracyt (RAL7016) |
| Napięcie zasilania kontrolera | Nominalne 18VAC; dopuszczalne 17-22VAC Nominalne 12VDC, dopuszczalne 10-15VDC Nominalne 24VDC, dopuszczalne 22-26VDC |
| Pobór prądu kontrolera (średni) | 100mA przy zasilaniu 18VAC (bez obciążenia wyjść AUX/TML) |
| Wejścia | Osiem wejść parametrycznych (IN1-IN8) elektrycznie połączone wewnętrznie z plusem zasilania przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V |
| Wyjścia przekaźnikowe | Dwa wyjścia przekaźnikowe z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC |
| Wyjścia tranzystorowe | Sześć wyjść tranzystorowych typu otwarty kolektor (OUT1-OUT6) o obciążalności 15V/150mA DC. Maks. całkowity prąd płynący przez wyjścia w tym samym czasie 3A DC. |
| Wyjścia zasilające | 4 wyjścia zasilania 0,2 A 4 wyjścia zasilania 1,0 A |
| Odległości | Magistrala RS485: do 1200m Zasilanie: zgodnie z notą aplikacyjną AN022 |
| Stopień ochrony obudowy | IP20 |
| Klasa środowiskowa | Klasa I, warunki wewnętrzne, temp. +5°C - +40°C, wilgotność względna: 10..95% (bez kondensacji) |
| Wymiary (wys. x szer. x gł.) | 300,0 x 320,0 x 90,0 mm |
| Waga samego kontrolera | ~200g |
Schemat zestawu MC16-PAC-3-KIT lub MC16-PAC-4-KIT
Zasilanie zestawu zapewnia zasilacz PS4D 13,8VDC/5,4A. W zestawie przewidziano miejsce na standardowy akumulator o pojemności 17Ah, który podłącza się do zacisków BAT+ i BAT- ekspandera MCX4D.
