Rozszerzenie licencji o 1 zamek bezprzewodowy Clex | Roger.

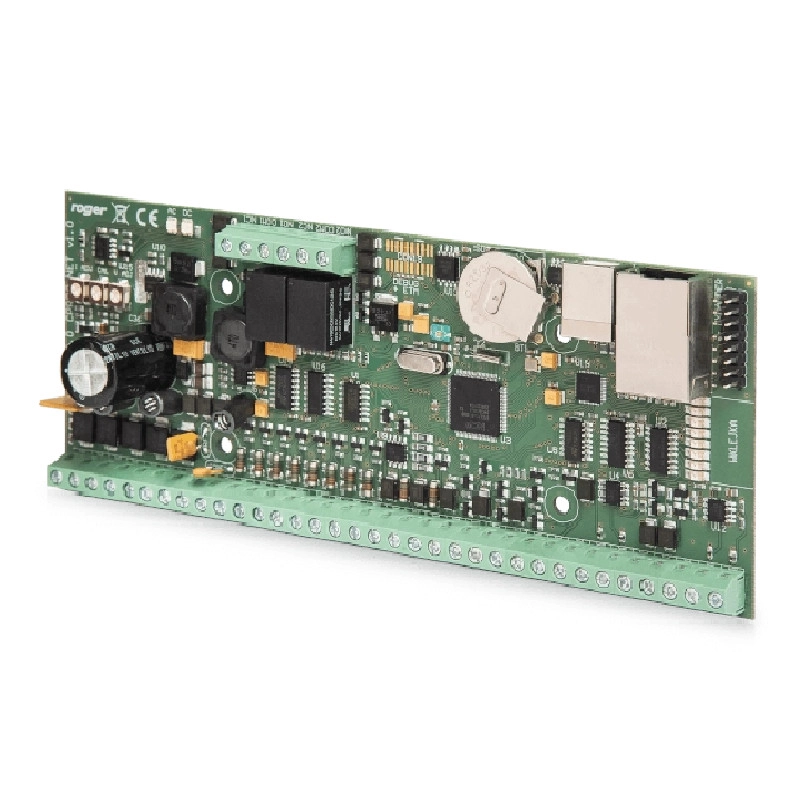

MCX16-UZ to kompaktowy ekspander wejść/wyjść przeznaczony do integracji bezprzewodowych zamków Clex (Uhlmann & Zacher) z systemem RACS 5. Urządzenie pełni funkcję interfejsu sprzętowego, który umożliwia płynną komunikację między zamkami a kontrolerem MC16, wykorzystując dwie niezależne magistrale RS485.
Dzięki zaawansowanej konstrukcji MCX16-UZ zapewnia stabilną pracę i niezawodność w środowiskach wymagających ścisłej kontroli dostępu. Oprócz funkcji komunikacyjnych oferuje również zestaw wejść i wyjść, zasilanie pomocnicze oraz zabezpieczenia akumulatorowe. Może być montowany zarówno na szynie DIN, jak i na płaskiej powierzchni.
Charakterystyka
- Rozszerzenie licencji o 1 zamek bezprzewodowy Clex,
- 8 wejść NO/NC,
- 6 wyjść tranzystorowych: 12 V / 1,0 A,
- 2 wyjścia przekaźnikowe NO/NC: 30 V / 1,5 A DC/AC,
- Wyjścia zasilające: 12 V / 1,0 A oraz 12 V / 0,2 A,
- Zasilanie: 24 VDC, 18 VAC lub 12 VDC,
- Ładowanie akumulatora prądem: 0,3 A,
- Zabezpieczenie przed głębokim rozładowaniem akumulatora,
- Raportowanie stanów zasilania do kontrolera MC16,
- Montaż: na szynie DIN lub do płaskiego podłoża,
- Wymiary: 72 x 175 x 30 mm (wys. x szer. x gł.),
- Certyfikaty: CE, RoHS.
Dane techniczne
| Produkt | Rozszerzenie licencji o 1 zamek bezprzewodowy Clex |
| Obsługa zamków | Clex (Uhlmann & Zacher) |
| Wejścia | 8 × NO/NC, parametryczne, z rezystorem 5,6 kΩ |
| Próg wyzwolenia wejść | ok. 3,5 V |
| Wyjścia przekaźnikowe | 2 × NO/NC, 30 V / 1,5 A DC/AC |
| Wyjścia tranzystorowe | 8 × OC, 15 V / 150 mA DC, maks. łączny prąd: 3 A |
| Wyjścia zasilające | 12 VDC / 1,0 A (AUX), 12 VDC / 0,2 A (TML) |
| Zasilanie nominalne | 18 VAC, 12 VDC, 24 VDC |
| Zasilanie dopuszczalne | 17–22 VAC, 10–15 VDC, 22–26 VDC |
| Akumulator | 13,8 V / 7 Ah, prąd ładowania ok. 300 mA |
| Pobór prądu (średni) | 100 mA przy zasilaniu 18 VAC (bez obciążenia AUX/TML) |
| Komunikacja | RS485-1 (MC16), RS485-2 (Clex Public Online) |
| Maks. odległość RS485 | do 1200 m |
| Zabezpieczenia | Zabezpieczenie przed głębokim rozładowaniem akumulatora |
| Raportowanie zasilania | Tak, do kontrolera dostępu MC16 |
| Montaż | Na szynie DIN lub do płaskiego podłoża |
| Wymiary (W × S × G) | 72 × 175 × 30 mm |
| Waga | ok. 200 g |
| Stopień ochrony | Nie dotyczy |
| Klasa środowiskowa | Klasa I – wewnętrzna, +5°C do +40°C, wilgotność 10–95% (bez kondensacji) |
| Certyfikaty | CE, RoHS |

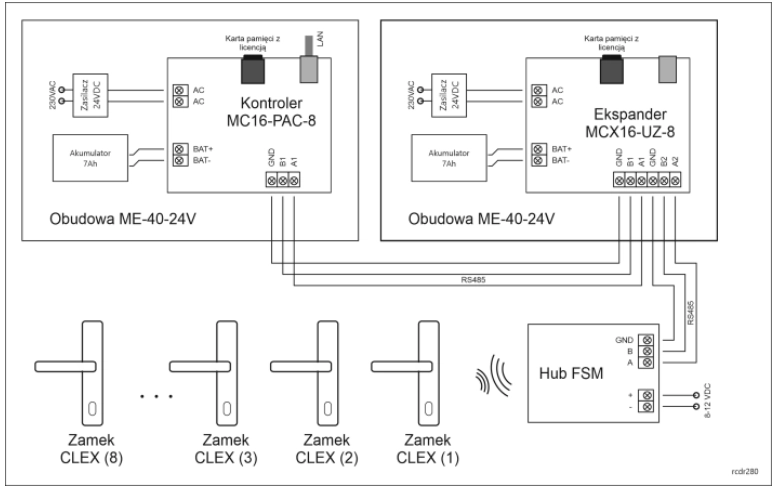

Typowy schemat podłączenia MCX16-UZ
