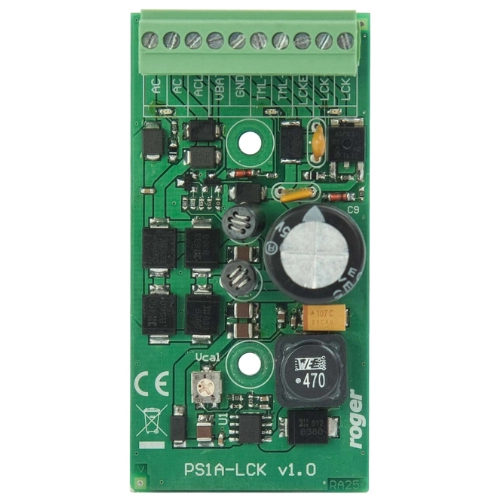

PS1A-LCK Roger moduł zasilacza przejścia

Moduł zasilacza przejścia model PS1A-LCK marki Roger.

Pierwsze z wyjść, o wydajności 1,0 A, przeznaczone jest do zasilania zamka innych elementów przejścia np. sygnalizatora lub dzwonka. Drugie wyjście o wydajności 0,2 A jest przeznaczone do zasilania terminali dostępu. Wyjście 1,0 A może być załączone na stałe lub kluczowane z poziomu linii wejściowej modułu.

PS1A-LCK posiada wejście do podłączenia źródła zasilania awaryjnego, które podtrzymuje obsługę przejścia w przypadku braku napięcia zmiennego. Brak zmiennego napięcia zasilania jest sygnalizowany na wyjściu tranzystorowym. Wszystkie wyjścia modułu są zabezpieczone przed przeciążeniem.

PS1A-LCK znajduje główne zastosowanie do zasilania elementów przejścia w przypadku, gdy moc wbudowanego zasilacza kontrolera dostępu lub ekspandera jest niewystarczająca do zasilania drugiego przejścia.

Charakterystyka

• Typ urządzenia: Moduł zasilacza,
• Zasilanie główne z napięcia zmiennego: 18 V,
• Zasilanie awaryjne z napięcia stałego: 13,8 V,
• Wyjście zasilania: 1,0 A (LCK),
• Wyjście zasilania: 0,2 A (TML),
• Kluczowanie wyjścia LCK z poziomu linii wejściowej,
• Wyjście sygnalizujące brak napięcia zmiennego,
• Wyjścia zabezpieczone przed przeciążeniem,
• Montaż: Na szynie DIN lub tradycyjny.

Dane techniczne

Typowe scenariusze obsługi zamka za pomocą PS1A-LCK
