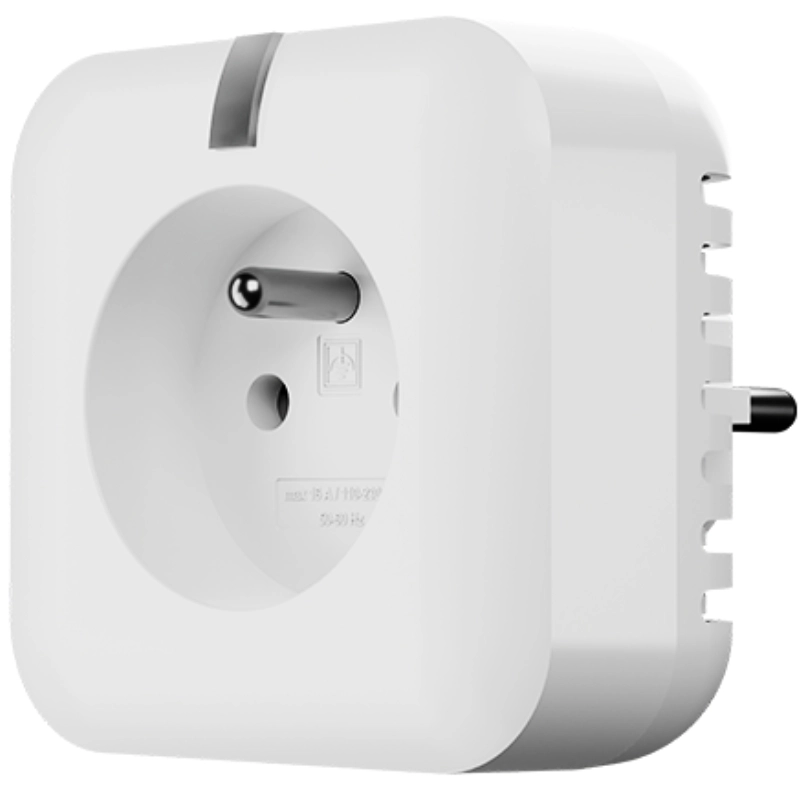

JB-164N-PLUG – Inteligentna wtyczka bezprzewodowa Jablotron z pomiarem energii
Model JB-164N-PLUG to dwukierunkowy komponent systemu alarmowego Jablotron, pełniący funkcję inteligentnego gniazda sterującego. Urządzenie pozwala na bezprzewodowe zarządzanie urządzeniami elektrycznymi poprzez kopiowanie stanu wybranych wyjść PG centrali. Dzięki wysokiej obciążalności do 16 A, produkt idealnie nadaje się do automatyzacji pracy grzejników, pomp obiegowych czy oświetlenia podłogowego. Wersja wyposażona jest w gniazdo typu francuskiego.
Precyzyjny pomiar zużycia i sterowanie
Gniazdo JB-164N-PLUG oferuje funkcję informacyjnego pomiaru zużycia energii elektrycznej. Dane te są prezentowane w formie przejrzystych wykresów w aplikacji MyJABLOTRON, co ułatwia zarządzanie kosztami eksploatacji podłączonych odbiorników. Przekaźnik wyjściowy może być sterowany w pełni automatycznie przez system lub ręcznie, za pomocą przycisku umieszczonego na przednim panelu obudowy. Urządzenie zajmuje jeden adres w systemie alarmowym.
Sygnalizacja stanu i tryby pracy
Wtyczka posiada wielokolorowy wskaźnik LED, który informuje o aktualnym statusie urządzenia. Kolor zielony oznacza wyłączony przekaźnik, natomiast czerwony sygnalizuje aktywną pracę i podawanie zasilania do odbiornika. Kolor żółty jest zarezerwowany dla informacji o błędach komunikacji lub braku rejestracji w centrali. Użytkownik ma możliwość pełnej konfiguracji zachowania diody LED w programie F-Link, wybierając tryb stały, czasowy lub całkowite wyłączenie podświetlenia.
Główne zalety produktu
- Wysoka moc łączeniowa: Obsługa urządzeń o poborze mocy do 4000 W (obciążenie rezystancyjne).
- Dwukierunkowa komunikacja: Stabilna łączność w paśmie 868,1 MHz z protokołem Jablotron.
- Łatwa instalacja: Szybka rejestracja w systemie poprzez naciśnięcie przycisku funkcyjnego.
- Zarządzanie taryfami: Możliwość wysyłania danych o zużyciu w podziale na niską i wysoką taryfę.
Charakterystyka
- Protokół: Jablotron 868,1 MHz,
- Zasilanie: 110–230 V AC / 50–60 Hz,
- Obciążalność: 16 A / 250 V AC (do 4000 W),
- Typ przełączania: jednobiegunowe,
- Pomiar: zużycie energii elektrycznej,
- Komunikacja: dwukierunkowa radiowa,
- Interfejs: przycisk funkcyjny z diodą LED RGB,
- Kompatybilność: centrale JA-101K do JA-107K,
- Wymóg: moduł radiowy JA-11xR w systemie.
Specyfikacja Techniczna
| Zasilanie | 110–230 V AC / 50–60 Hz |
| Pobór mocy (min/maks) | 0,4 W / 1 W |
| Częstotliwość robocza | 868,1 MHz (protokół Jablotron) |
| Maksymalna moc RF (ERP) | Poniżej 25 mW |
| Obciążenie rezystancyjne (cos φ = 1) | Maks. 16 A / 250 V AC |
| Obciążenie indukcyjne/pojemnościowe | Maks. 8 A |
| Wymiary | 70 x 70 x 77,6 mm |
| Waga | 105 g |
| Zakres temperatur roboczych | -10 °C do +40 °C |
| Zgodność z normami | EN 50130-4, EN 55032, EN IEC 62368-1 |
Instrukcja instalacji i konfiguracji JB-164N-PLUG
Montaż urządzenia JB-164N-PLUG polega na podłączeniu go do standardowego gniazdka sieciowego. Dla poprawnej współpracy z centralą wymagany jest moduł radiowy serii JA-11xR. Procedura rejestracji w aplikacji F-Link jest intuicyjna: należy wybrać wolną pozycję na liście urządzeń, uruchomić tryb rejestracji, a następnie nacisnąć przycisk funkcyjny na wtyczce. Po poprawnym przypisaniu dioda LED zmieni kolor z żółtego na zielony.
W ustawieniach wewnętrznych programu F-Link można precyzyjnie zdefiniować, na które wyjście PG ma reagować przekaźnik oraz czy przycisk na obudowie ma aktywować konkretne funkcje systemowe. W przypadku utraty komunikacji z centralą trwającej ponad 20 minut, urządzenie automatycznie przechodzi w bezpieczny stan spoczynku (przekaźnik wyłączony).
