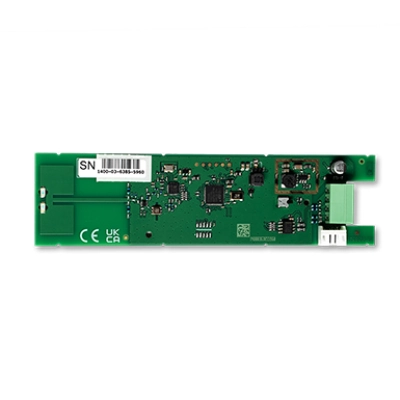

JA-112R moduł radiowy magistrali Jablotron 100+

 Jablotron JA-112R moduł radiowy magistralowy serii JABLOTRON 100+ i Mercury

Moduł magistrali JA-112R to dedykowany element rozszerzający, który zapewnia wewnętrzny interfejs komunikacyjny pomiędzy przewodową szyną BUS a komponentami bezprzewodowymi pracującymi w systemach JABLOTRON 100+ oraz Mercury. Urządzenie umożliwia bezprzewodową rozbudowę systemu o czujki, piloty, klawiatury oraz syreny radiowe. Moduł charakteryzuje się pełną kompatybilnością z centralami sterującymi z serii JA-102K, JA-103K oraz JA-107K, a także współpracuje z repeaterami sygnału JA-151R i starszymi wariantami JA-150R.

Stabilna łączność radiowa na dużym dystansie

Rozszerzenie wykorzystuje pasmo częstotliwości 868,1 MHz, zarządzane przez szyfrowany protokół komunikacyjny JABLOTRON. Zapewnia to wysoką odporność na zakłócenia zewnętrzne i próby sabotażu radiowego. Maksymalna moc częstotliwości radiowej (ERP) nie przekracza poziomu 25 mW, a zasięg transmisji w linii wzroku na otwartej przestrzeni wynosi do 500 metrów. Pozwala to na swobodne rozmieszczenie czujników bezprzewodowych w obiektach o zróżnicowanej architekturze i powierzchni.

Bezpośrednia integracja magistralowa

Moduł JA-112R montowany jest bezpośrednio na szynie cyfrowej BUS, z której pobiera również niezbędne napięcie zasilające. Architektura ta eliminuje potrzebę doprowadzania oddzielnych przewodów zasilających czy instalowania dodatkowych akumulatorów lokalnych. Niskie zapotrzebowanie na energię (nominalny pobór prądu wynosi 30 mA) minimalnie obciąża główny zasilacz centrali, umożliwiając elastyczne projektowanie bilansu prądowego całej instalacji alarmowej.

Zgodność z normami Grade 2 i kompaktowa forma

Elektronika urządzenia została zoptymalizowana pod kątem miniaturyzacji. Wymiary modułu wynoszą zaledwie 135 × 35 × 8 mm, co ułatwia jego dyskretny montaż wewnątrz obudów central lub dedykowanych puszek instalacyjnych. Konstrukcja posiada oficjalną klasyfikację bezpieczeństwa stopnia 2 (Grade 2) oraz klasę środowiskową II zgodnie z europejską normą EN 50131-1. Oznacza to pełną przydatność do zabezpieczania mieszkań, domów jednorodzinnych oraz obiektów handlowo-biurowych.

Charakterystyka produktu

• Funkcja systemowa: dwukierunkowa obsługa radiowych elementów peryferyjnych Jablotron,
• Kompatybilność z centralami: wyłącznie modele JA-102K, JA-103K oraz JA-107K,
• Współpraca z retransmiterami: pełna integracja z modułami zwiększającymi zasięg JA-151R oraz JA-150R,
• Pasmo operacyjne: 868,1 MHz z szyfrowanym protokołem danych,
• Zasięg komunikacji bezprzewodowej: do 500 m na otwartej przestrzeni (w linii wzroku),
• Sposób podłączenia: bezpośrednio do cyfrowej szyny BUS centrali sterującej,
• Zarządzanie energią: zasilanie 12 V DC pobierane z magistrali przewodowej,
• Klasa bezpieczeństwa i normy: Stopień 2 (Grade 2), ACE typ B (zgodnie z normą EN 50131-1),
• Warunki otoczenia: klasa środowiskowa II, przeznaczony do ogólnych zastosowań wewnątrz pomieszczeń,
• Jednostki badawcze i certyfikujące: pozytywne testy laboratoryjne Trezor Test s.r.o. oraz Kiwa Nederland B.V.

Specyfikacja Techniczna Jablotron JA-112R

Wskazówki instalacyjne i montaż

Instalacja modułu JA-112R powinna być wykonywana przy całkowicie odłączonym zasilaniu głównym i awaryjnym centrali alarmowej. Ze względu na propagację fal radiowych o częstotliwości 868,1 MHz, modułu nie należy montować w bezpośrednim sąsiedztwie dużych obiektów metalowych, skrzynek rozdzielczych, liczników energii czy innych urządzeń mogących ekranować sygnał lub generować silne zakłócenia elektromagnetyczne. W przypadku instalacji wewnątrz metalowych szaf, zaleca się wyprowadzenie modułu lub anteny na zewnątrz konstrukcji ekranującej.

Podłączenie do systemu realizowane jest za pomocą standardowego kabla magistralowego Jablotron. Kolorystyka przewodów musi być ściśle dopasowana do zacisków na płycie głównej oraz na samym module JA-112R. Po fizycznym zamontowaniu i uruchomieniu zasilania centrali, urządzenie należy zalogować i skonfigurować przy użyciu programu narzędziowego F-Link. Program pozwala na dokładną diagnostykę poziomu sygnału radiowego dla każdego przypisanego elementu bezprzewodowego, co ułatwia weryfikację poprawności wybranego miejsca montażu.

Najczęściej zadawane pytania (FAQ)

Czy mogę podłączyć ten moduł do centrali JA-101K lub JA-106K?
Zgodnie z oficjalną specyfikacją techniczną producenta, model JA-112R jest kompatybilny wyłącznie z nowszą generacją central sterujących, czyli modelami JA-102K, JA-103K oraz JA-107K. Do starszych typów central (np. JA-101K/JA-106K) dedykowane były inne moduły radiowe, np. JA-110R.

Co oznacza skrót ACE typ B przy klasyfikacji stopnia 2?
Oznaczenie ACE (Ancillary Control Equipment) typ B odnosi się do normy EN 50131-3 i klasyfikuje urządzenie jako sprzęt pomocniczy, który pośredniczy w transmisji sygnałów systemowych. Typ B wskazuje, że moduł jest połączony z centralą za pomocą dedykowanej magistrali danych ze stałym nadzorem ciągłości połączenia przewodowego i procedur sabotażowych.

Jak mogę zwiększyć zasięg, jeśli odległość do czujki przekracza 500 metrów?
Jeżeli dystans pomiędzy modułem JA-112R a czujką bezprzewodową jest zbyt duży lub konstrukcja budynku (np. grube ściany żelbetowe) tłumi sygnał, system można rozbudować o przekaźnik radiowy. Moduł JA-112R jest w pełni kompatybilny z nowym retransmiterem sygnału JA-151R oraz jego starszą wersją JA-150R, które odbierają, wzmacniają i przekazują sygnał dalej do centrali.

Ile urządzeń bezprzewodowych obsługuje jeden moduł JA-112R?
Moduł działa jako fizyczna brama radiowa (odbiornik/nadajnik) dla centrali. Sam moduł nie posiada sztywnego limitu urządzeń – ograniczeniem jest maksymalna liczba adresów bezprzewodowych obsługiwana przez konkretny model centrali (np. JA-103K lub JA-107K), do której moduł został podłączony. W celu poprawy pokrycia radiowego w dużych obiektach można zainstalować więcej niż jeden moduł JA-112R na tej samej magistrali.
