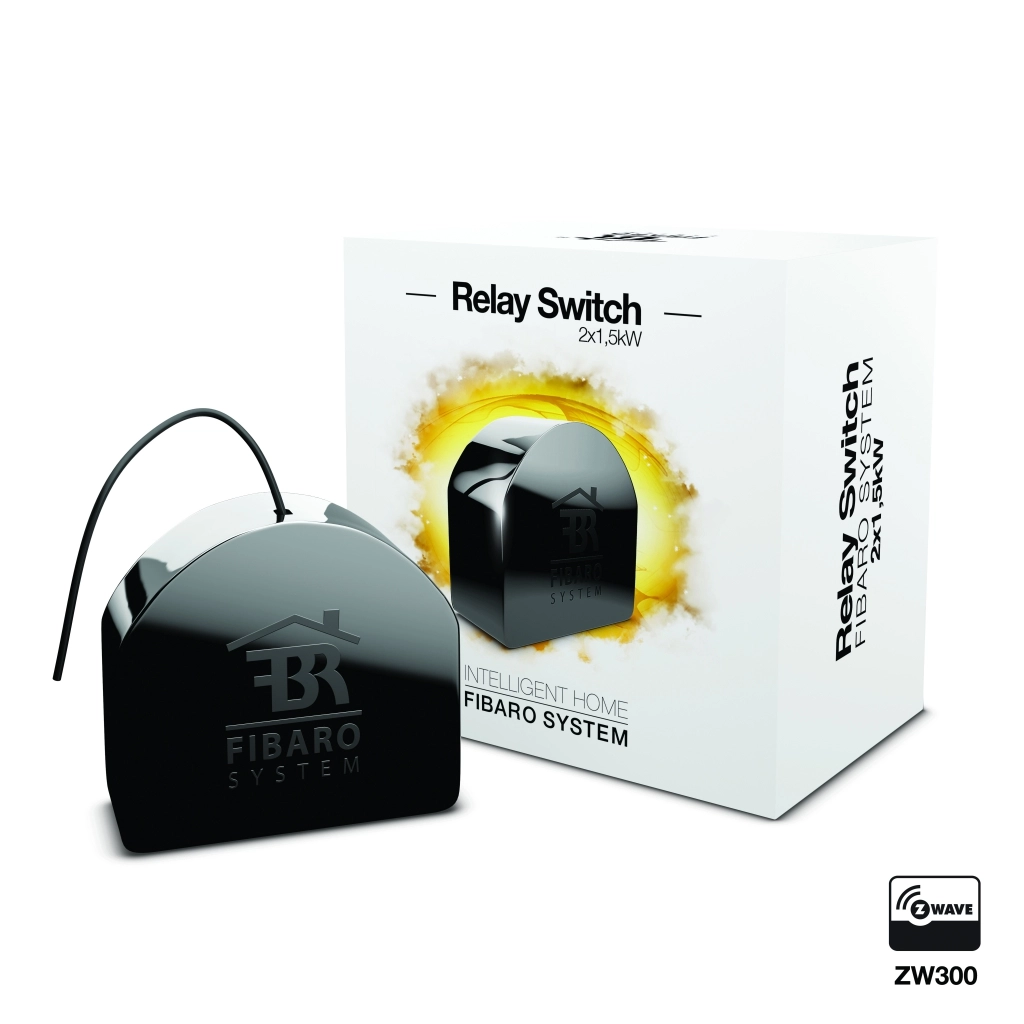

Relay Switch 2x1,5, symbol FGS-222, marki Fibaro jest to zdalnie sterowany Podwójny Łącznik Przekaźnikowy systemu FIBARO, rzeznaczony do pracy w puszce łącznika ściennego lub tam gdzie istnieje potrzeba wysterowania dwóch odbiorników o mocy do 1,5kW.
Możliwe jest także wysłanie sygnału do dowolnego systemu, jaki chcemy zintegrować z systemem Fibaro.
Charakterystyka
- Urządzenie może być sterowane za pomocą systemu FIBARO lub innego, dowolnego kontrolera sieci Z-Wave oraz współpracować z innymi, certyfikowanymi urządzeniami Z-Wave
- Łącznik elektroniczny jest zespołem zdalnego sterowania
- Sterowanie mikroprocesorowe
- Element wykonawczy: przekaźnik elektromagnetyczny o mikroprzerwie zestykowej
- Urządzenie współpracuje z przyciskami monostabilnymi oraz bistabilnymi
- Miejsce pracy: puszki natynkowe oraz podtynkowe spełniające wymagania przepisów krajowych oraz minimalne wymiary puszki

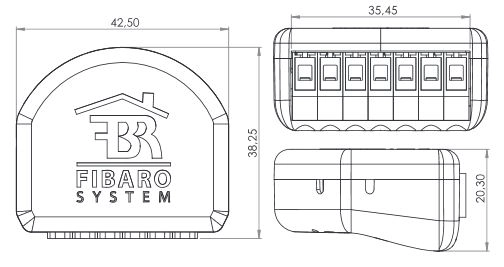

Wymiary
montaż w puszce podtynkowej

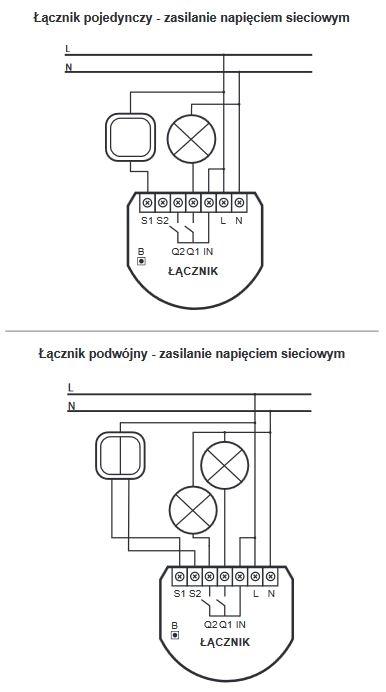

Schematy połączeń

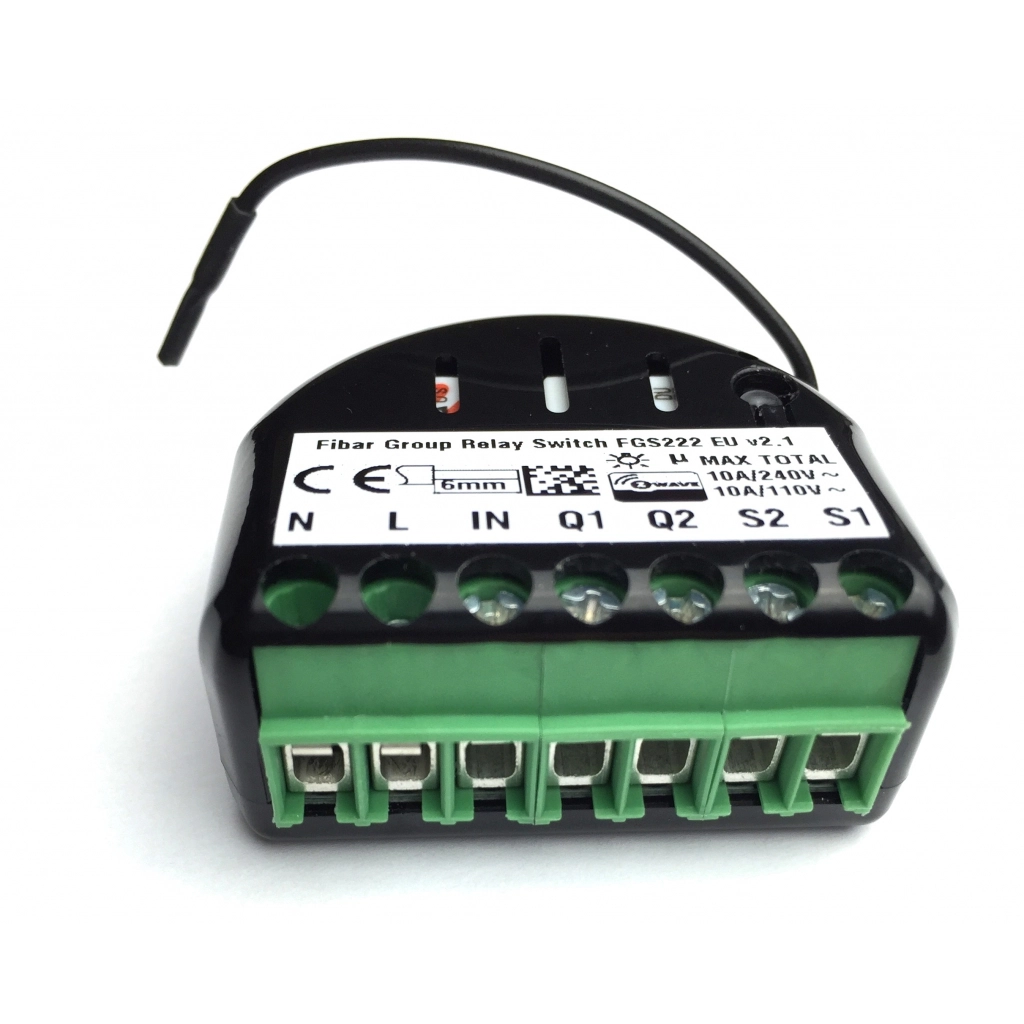

Legenda:
- N - zacisk przewodu neutralnego
- L - zacisk przewodu fazowego
- IN - zacisk wejściowy zasilania odbiornika
- Q1 - zacisk wyjścia odbiornika 1
- Q2 - zacisk wyjścia odbiornika 2
- S2 - zacisk klawisza nr 2
- S1 - zacisk klawisza nr 1 (posiada opcję wprowadzenia urządzenia w stan uczenia się)
- B - przycisk serwisowy (służy do dodawania i usuwania urządzenia z systemu)

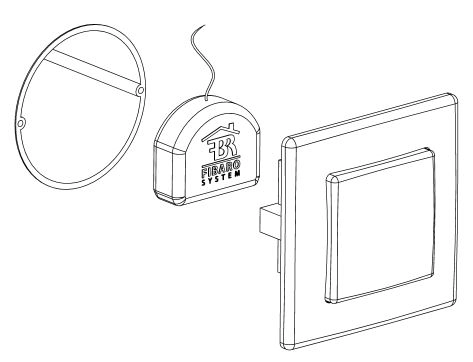

Montaż
Konfiguracja
DANE TECHNICZNE
Napięcie zasilania | 110 - 240 V AC 50 - 60 Hz |
Pobór mocy | do 0,8 W |
Temperatura pracy | 0-35°C |
Wymiary (dł. x szer. x wys.) | 42,5 x 38,25 x 20,3 mm |
Do montażu w puszkach | Ø ≥ 50mm |
Maksymalny prąd obciążenia | 6,5A (do 1,5kW) na kanał dla obciążenia rezystancyjnego, ale całkowite obciążenie nie może przekraczać 10A |
Typ zabezpieczenia | Wymagany zewnętrzny wyłącznik nadmiarowo-prądowy o prądzie nominalnym nie większym niż 10A |
Typ elementu wykonawczego | Przekaźnik elektromagnetyczny o mikroprzerwie zestykowej μ |
Sposoby sterowania | Zdalnie - drogą radiową Lokalnie - łącznik elektryczny |
Protokół radiowy | Z-Wave |
Moc sygnału radiowego | 1mW |
Częstotliwość radiowa | 868,4 MHz EU; 908,4 MHz US; 921,4 MHz ANZ; 869,0 MHz RU; 865,2 MHz IN; |
Zasięg | Do 50m w terenie otwartym Do 30m w budynkach (w zależności od materiałów budowlanych) |
Zgodność z dyrektywami UE | RoHS 2011/65/EU R&TTE 1999/5/EC |
