SDIP-12-240 ATTE adapter PoE Gigabit obniżający napięcie do 24V

SDIP-12-240 – Profesjonalny adapter PoE 24V 12W z obsługą Gigabit Ethernet

Adapter SDIP-12-240 stanowi nowoczesne rozwiązanie zasilające z linii ATTE. Urządzenie dedykowane jest do zasilania punktów dostępowych AP WiFi oraz innych odbiorników wymagających standardu PoE Passive 24V. Moduł umożliwia pobieranie energii z dowolnego switcha pracującego w standardzie PoE 802.3af. Jest to nowa wersja popularnego adaptera ASDC-12-240-HS. Pozwala ona na w pełni zamienne stosowanie w istniejących systemach bez konieczności modyfikacji infrastruktury kablowej.

Wysoka sprawność i stabilność transmisji danych

Urządzenie zaprojektowano do pracy w szybkich sieciach o przepustowości 10/100/1000 Mbps. Gwarantuje to pełną wydajność transmisji dla wymagających mostów radiowych. Wysoka sprawność energetyczna przekraczająca 90% minimalizuje straty ciepła. Przekłada się to bezpośrednio na długowieczność komponentów elektronicznych. Sumaryczny budżet mocy wynosi 12W. W przypadku systemów o większym zapotrzebowaniu energetycznym producent przewidział również model SDIP-20-AD0 o mocy 20W.

Zoptymalizowana konstrukcja i łatwy montaż

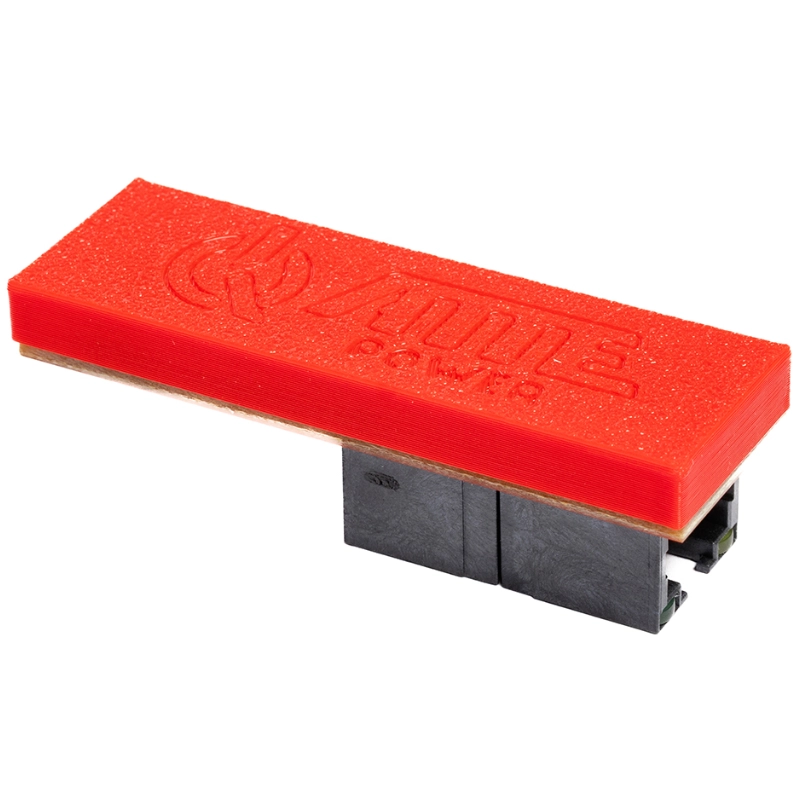

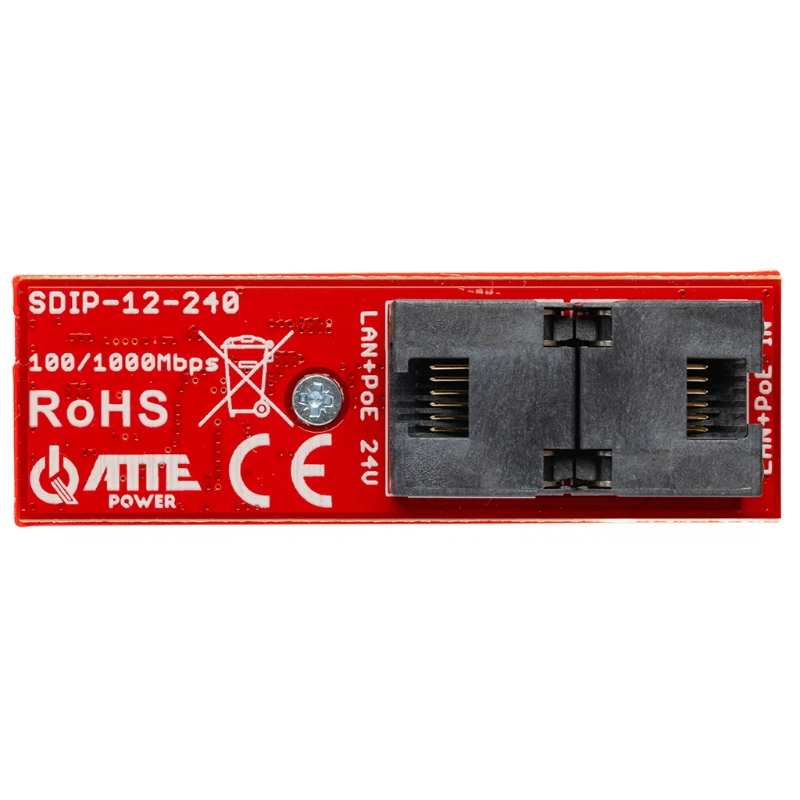

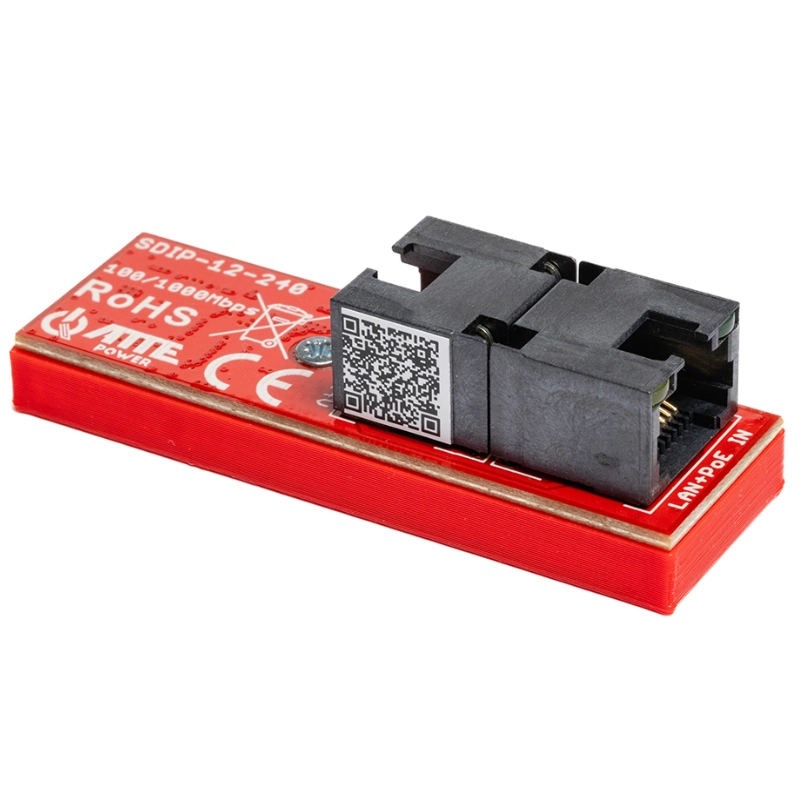

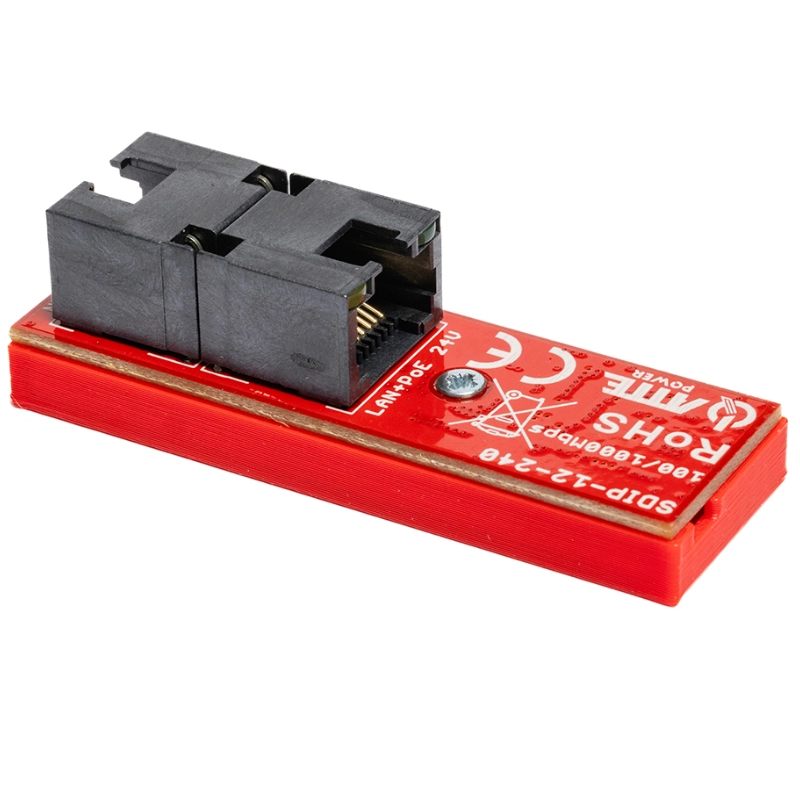

Niewielkie rozmiary modułu ułatwiają zabudowę w systemach podtrzymania zasilania typu IPUPS. Zastosowanie poliwęglanowej podstawy chroni elektronikę przed przypadkowymi uszkodzeniami mechanicznymi podczas instalacji. Zoptymalizowany układ złącz RJ45 upraszcza układanie przewodów wewnątrz ciasnych puszek instalacyjnych lub uchwytów kamerowych. Sygnalizacja stanu pracy realizowana jest przez diody LED umieszczone bezpośrednio w złączach. Pozwala to na natychmiastową weryfikację obecności napięcia na portach wejściowym i wyjściowym.

Przykładowe zastosowanie w nowoczesnej infrastrukturze sieciowej

Adapter SDIP-12-240 rozwiązuje częsty problem braku kompatybilności napięciowej między standardowymi switchami PoE a urządzeniami radiowymi. Powszechnym scenariuszem jest budowa systemu monitoringu IP opartego na switchu PoE 802.3af (48V), w którym zachodzi potrzeba dołączenia mostu radiowego lub punktu dostępowego AP WiFi wymagającego zasilania Passive PoE 24V. Zastosowanie modułu pozwala na uniknięcie zakupu osobnych zasilaczy dogniazdkowych oraz prowadzenia dodatkowych linii zasilających 230V do masztu lub puszki montażowej.

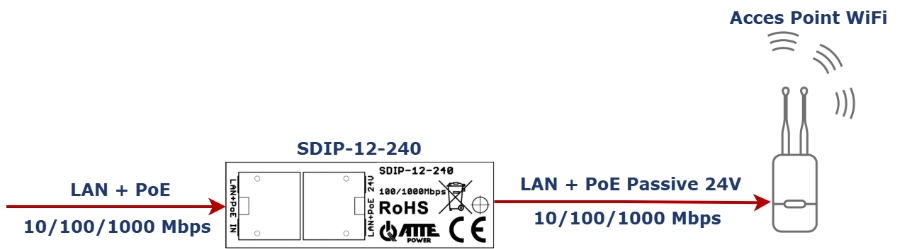

W praktyce instalator wpina przewód ze switcha PoE do portu wejściowego adaptera, a port wyjściowy łączy bezpośrednio z anteną lub punktem dostępowym. Urządzenie stabilizuje napięcie do poziomu 24V, przesyłając jednocześnie dane z prędkością Gigabit Ethernet. Pozwala to na pełne wykorzystanie przepustowości nowoczesnych standardów WiFi 6 bez ryzyka uszkodzenia elektroniki odbiornika zbyt wysokim napięciem.

Charakterystyka

• Napięcie wyjściowe: 24V DC (+/-3%) przy prądzie 1A (moc 12W),
• Uniwersalność: Obsługa standardów PoE 802.3af/at oraz pasywnego zasilania 35-56V,
• Złącza: 1x RJ-45 oraz 1x wtyk DC,
• Diagnostyka: Czerwona dioda LED sygnalizująca obecność zasilania,
• Budowa: Miniaturowa konstrukcja IP20 z podstawą z poliwęglanu.

Dane techniczne

Przydane informacje

• Kompatybilność wsteczna: Moduł SDIP-12-240 w pełni zastępuje wycofany model ASDC-12-240-HS. Parametry montażowe i elektryczne pozostają identyczne.
• Ochrona przed wilgocią: Stopień ochrony IP20 wymusza stosowanie dodatkowej obudowy hermetycznej przy montażu zewnętrznym. Zapobiega to kondensacji pary wodnej na układzie scalonym.
• Zasilanie AP WiFi: Urządzenie idealnie nadaje się do zasilania urządzeń radiowych wymagających 24V DC z nowoczesnych switchy PoE 48V. Eliminuje to potrzebę stosowania osobnych zasilaczy dogniazdkowych.
• Zabezpieczenie LAN: Zintegrowana ochrona przepięciowa na wejściu i wyjściu zwiększa odporność całego toru transmisji na skutki wyładowań atmosferycznych.

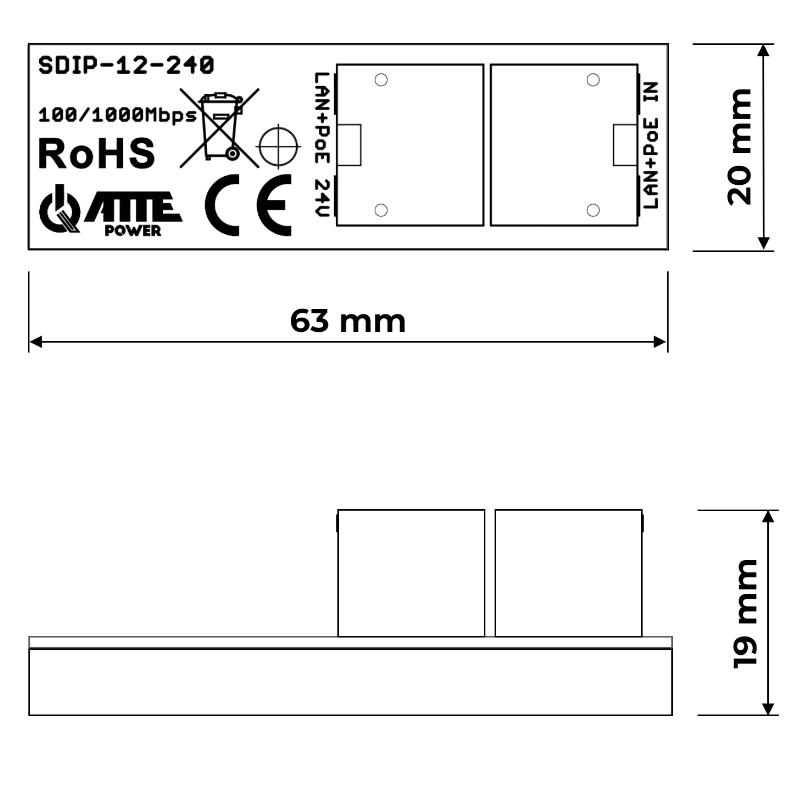

• Mały format: Waga zaledwie 15 gramów oraz minimalna szerokość pozwalają na swobodne ukrycie adaptera wewnątrz większości standardowych puszek elektrycznych.
