SDIP-20-AD0 ATTE adapter PoE 802.3af obniżający napięcie

Atte SDIP-20-AD0 – Gigabitowy adapter PoE z regulowanym napięciem wyjściowym

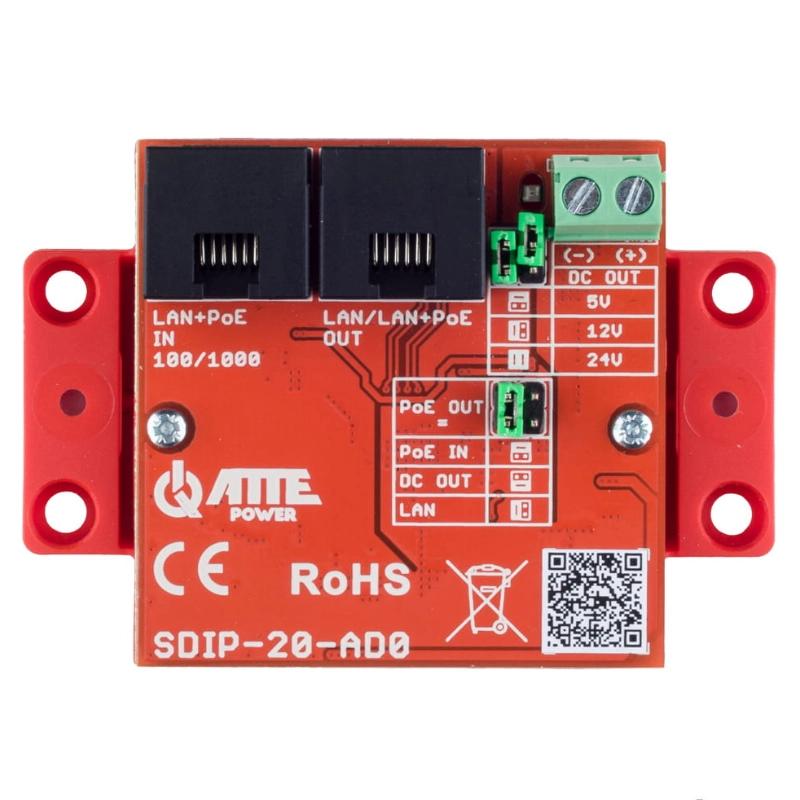

Model SDIP-20-AD0 marki ATTE to profesjonalny adapter PoE o mocy 20W, wyposażony w przetwornicę z możliwością konfiguracji napięcia wyjściowego. Urządzenie pozwala na jednoczesne zasilanie odbiornika PoE oraz dodatkowego urządzenia zewnętrznego poprzez wygodną listwę śrubową. Dzięki obsłudze standardu Gigabit Ethernet, adapter zapewnia pełną prędkość transmisji danych 1000 Mbps, a to jest kluczowe w nowoczesnych systemach monitoringu IP wysokiej rozdzielczości oraz wydajnych sieciach WiFi.

Elastyczna konfiguracja i uniwersalny montaż

Unikalną cechą modelu SDIP-20-AD0 jest kontrola napięcia na wyjściu, którą można dostosować do potrzeb konkretnego urządzenia (5V, 12V lub 24V) za pomocą zworek. Pozwala to na zasilanie szerokiej gamy akcesoriów, takich jak oświetlacze, elektrozaczepy czy routery, bezpośrednio ze switcha PoE 802.3af/at. Konstrukcja oparta na uniwersalnej podstawie montażowej ułatwia instalację w puszkach, a opcjonalne adaptery umożliwiają montaż na szynie TH-35 lub w szafach RACK.

Podstawowe zastosowania:

• równoczesne zasilanie kamery IP oraz dodatkowego urządzenia 12V
• zasilanie urządzeń dostępowych AP WiFi napięciem PoE passive 24V
• zasilanie stacji bramowej z elektrozaczepem kiedy nie mamy doprowadzonego 12V na elektrozaczep
• zasilanie USB 5V dla urządzeń automatyki inteligentnego domu

CHARAKTERYSTYKA

• Konfiguracja napięcia: wybór 5V, 12V lub 24V za pomocą zworek,
• Wydajność prądowa: maksymalna moc wyjściowa do 20W,
• Standardy zasilania: współpraca z PoE 802.3af/at oraz PoE Passive,
• Prędkość transmisji: pełna obsługa standardu Gigabit (1000 Mbps),
• Złącza: 2 porty RJ45 oraz listwa śrubowa DC OUT,
• Zabezpieczenia: ochrona przeciążeniowa DC OUT na poziomie 2A,
• Sygnalizacja: czerwona dioda LED informująca o obecności napięcia,
• Montaż: uniwersalna podstawa z możliwością użycia adapterów DIN/RACK,
• Klasa ochrony: IP20.

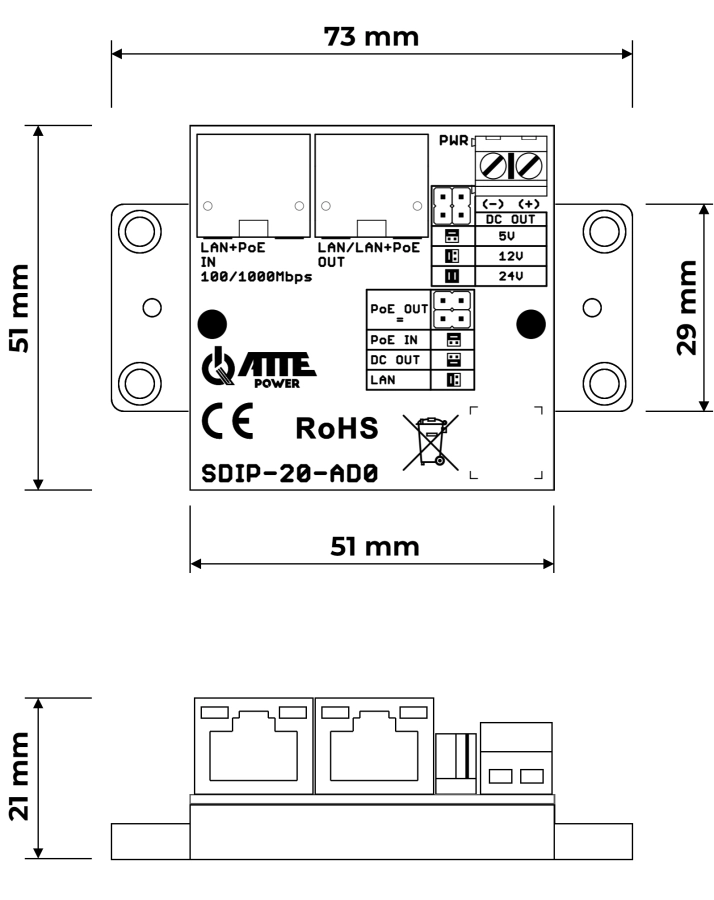

Dane techniczne

Różne kombinacje zworek w SDIP-20-AD0

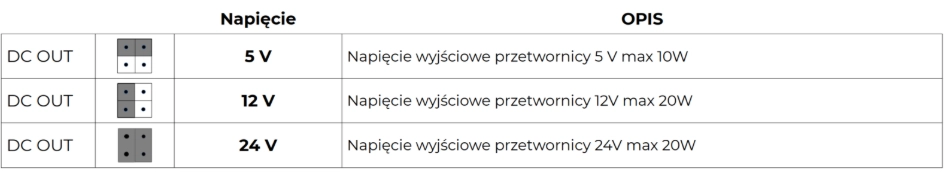

System zworek umożliwia szybką zmianę trybu pracy przetwornicy. Pierwsza sekcja pinów pozwala wybrać napięcie wyjściowe 5V, 12V lub 24V, które zostaje precyzyjnie podane na złącze śrubowe. Dzięki temu dopasujesz zasilanie do konkretnego urządzenia jednym ruchem.

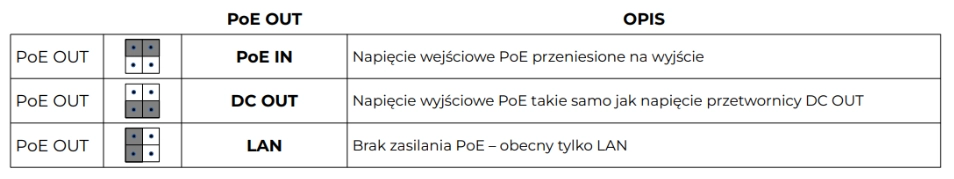

Druga sekcja zworek definiuje charakter wyjścia PoE OUT. Dostępne ustawienia pozwalają przekazać na port napięcie wejściowe (PoE IN), napięcie ustawione na przetwornicy (DC OUT) lub całkowicie odciąć zasilanie, pozostawiając aktywną wyłącznie transmisję danych (LAN).

Przykładowe zastosowania

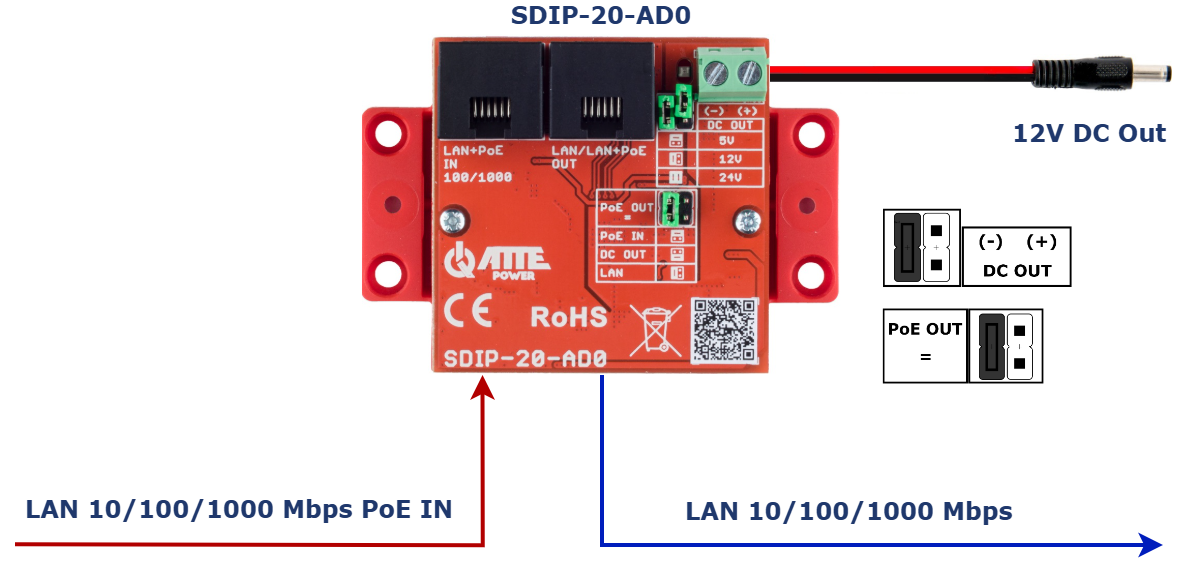

Ustawienia fabryczne: Adapter SDIP-20-AD0 jest domyślnie przygotowany do pracy z napięciem 12V na wyjściu oraz aktywnym trybem LAN na porcie RJ45.

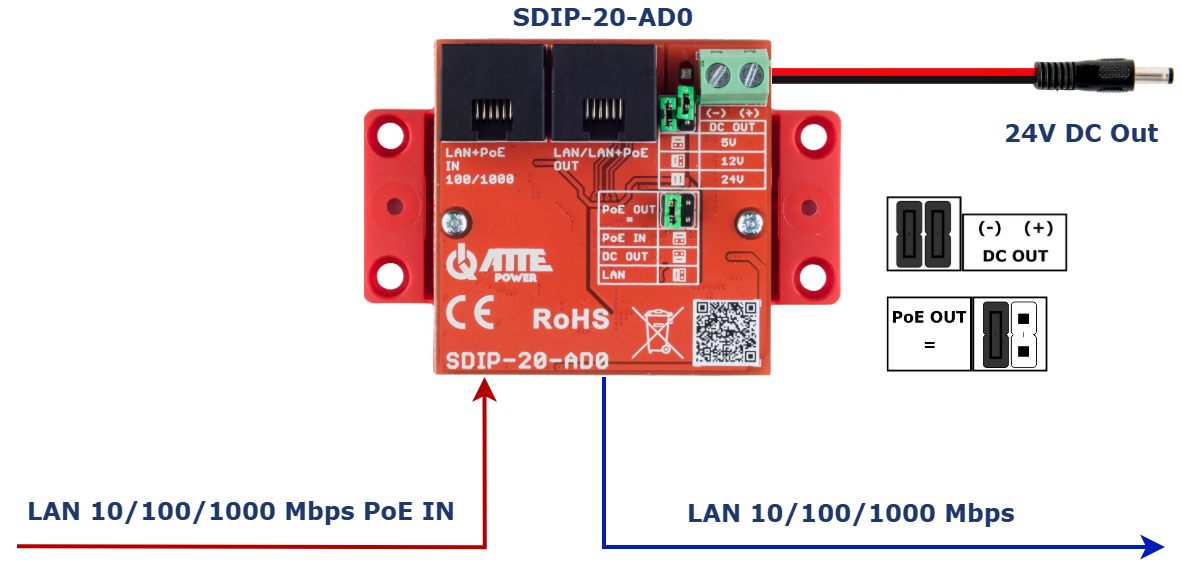

Konfiguracja bazowa: Model SDIP-20-AD0 dostarczany jest z fabrycznym ustawieniem 24V na wyjściu DC oraz aktywnym trybem transmisji LAN.

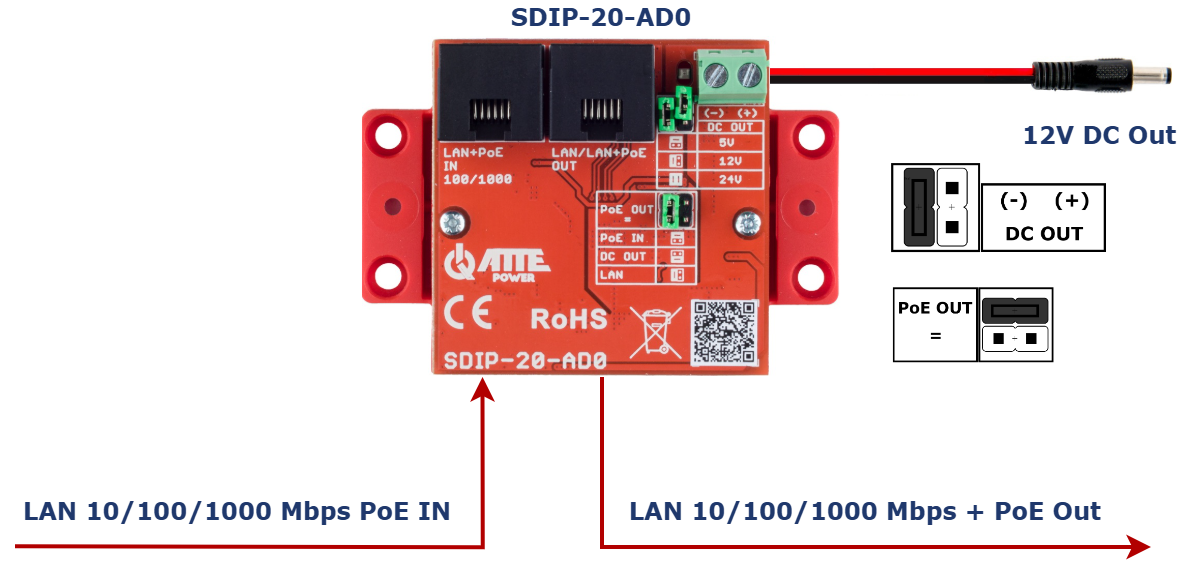

Ustawienia bazowe: Model SDIP-20-AD0 posiada fabrycznie zdefiniowane wyjście 12V oraz aktywną funkcję LAN+PoE na porcie wyjściowym.

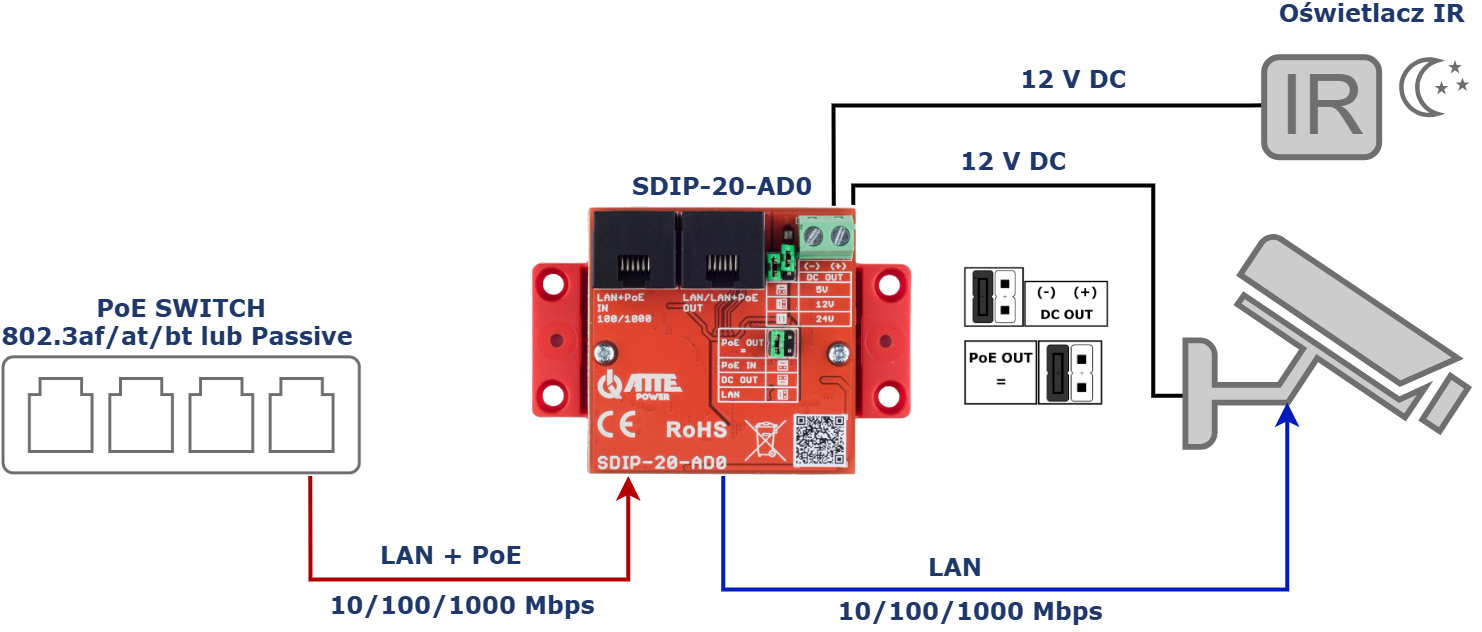

Schemat wykorzystania: Adapter SDIP-20-AD0 umożliwia jednoczesne zasilanie kamery IP PoE oraz zewnętrznego oświetlacza podczerwieni przy użyciu jednej skrętki UTP.

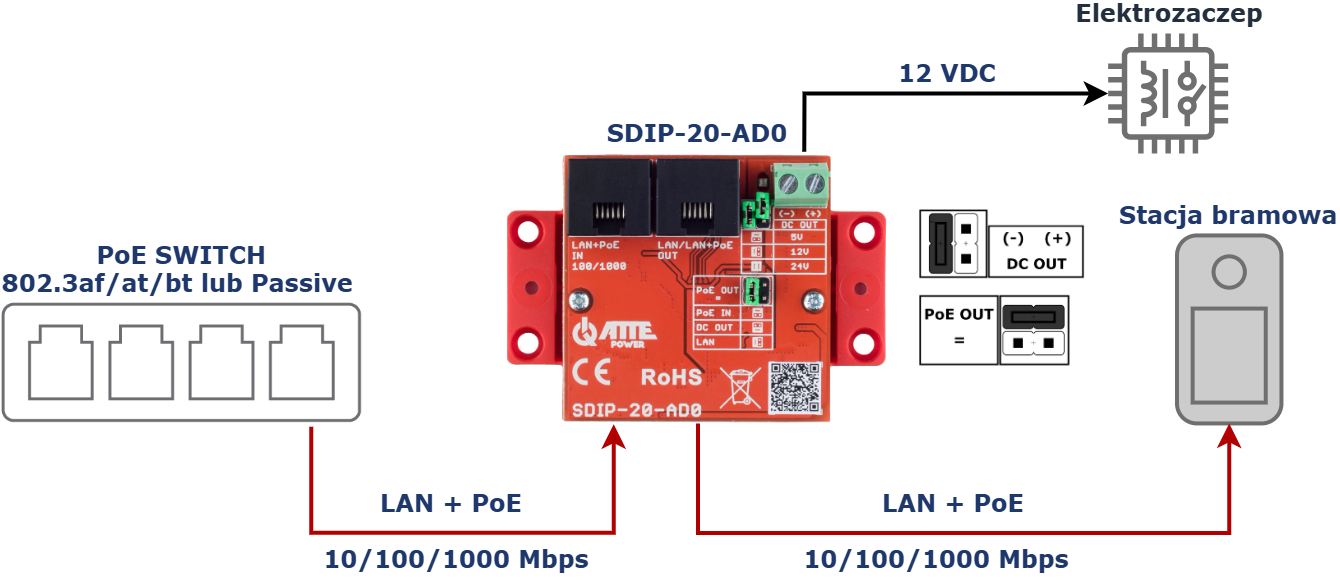

Zastosowanie praktyczne: Wykorzystanie adaptera SDIP-20-AD0 pozwala na jednoczesne zasilanie stacji bramowej oraz elektrozaczepu przy użyciu tylko jednego przewodu UTP.

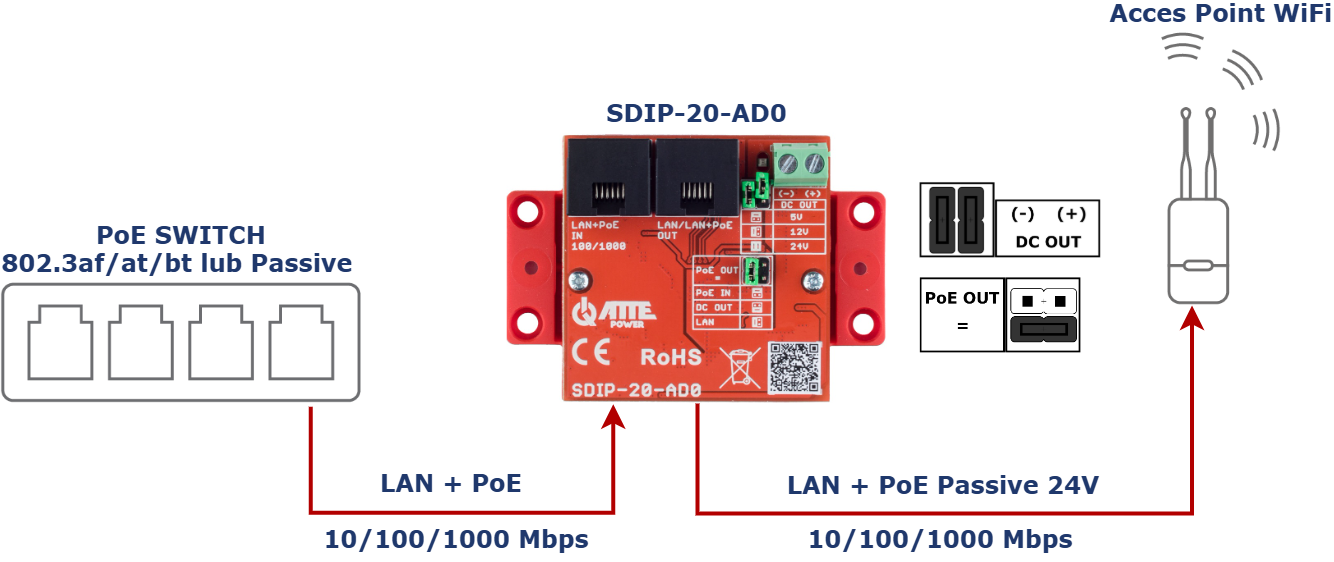

Wykorzystanie w sieciach bezprzewodowych: Adapter SDIP-20-AD0 idealnie sprawdza się przy zasilaniu punktów dostępowych WiFi wymagających standardu PoE 24V.
