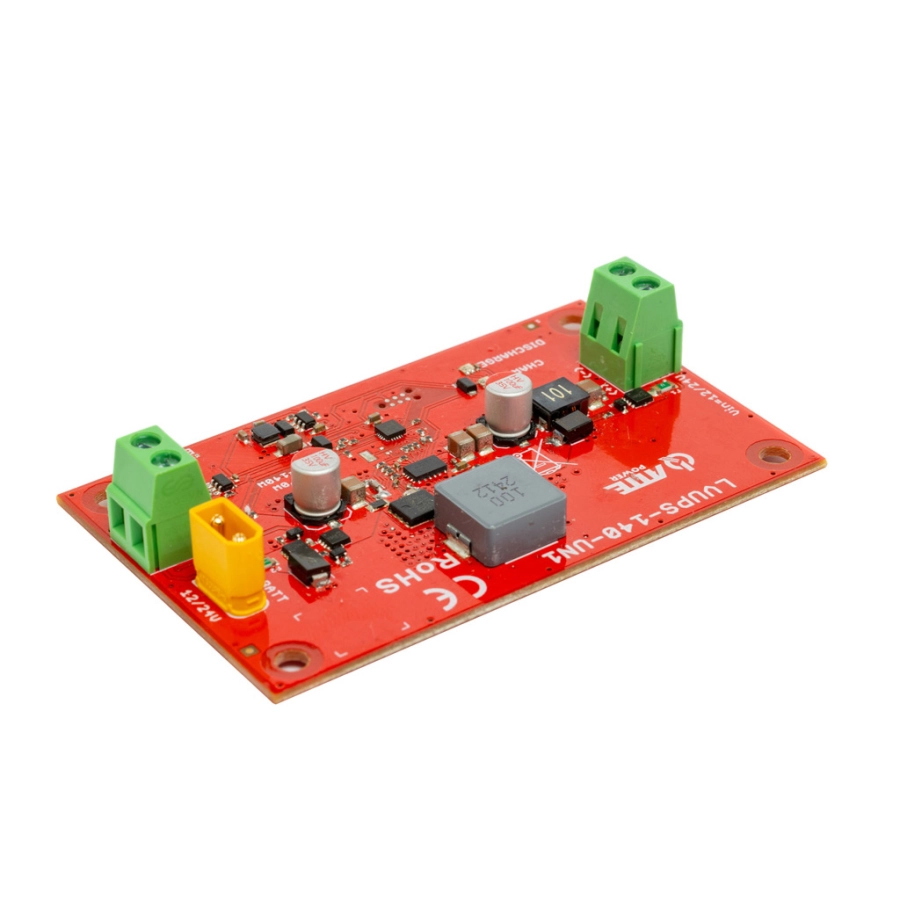

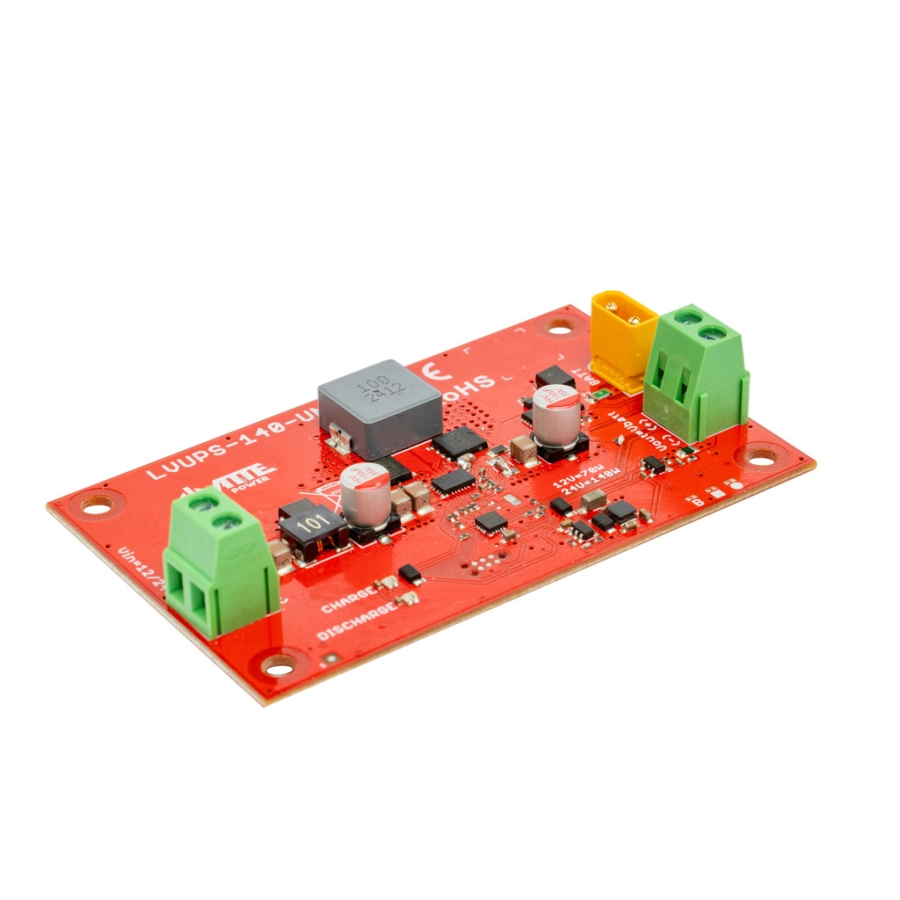

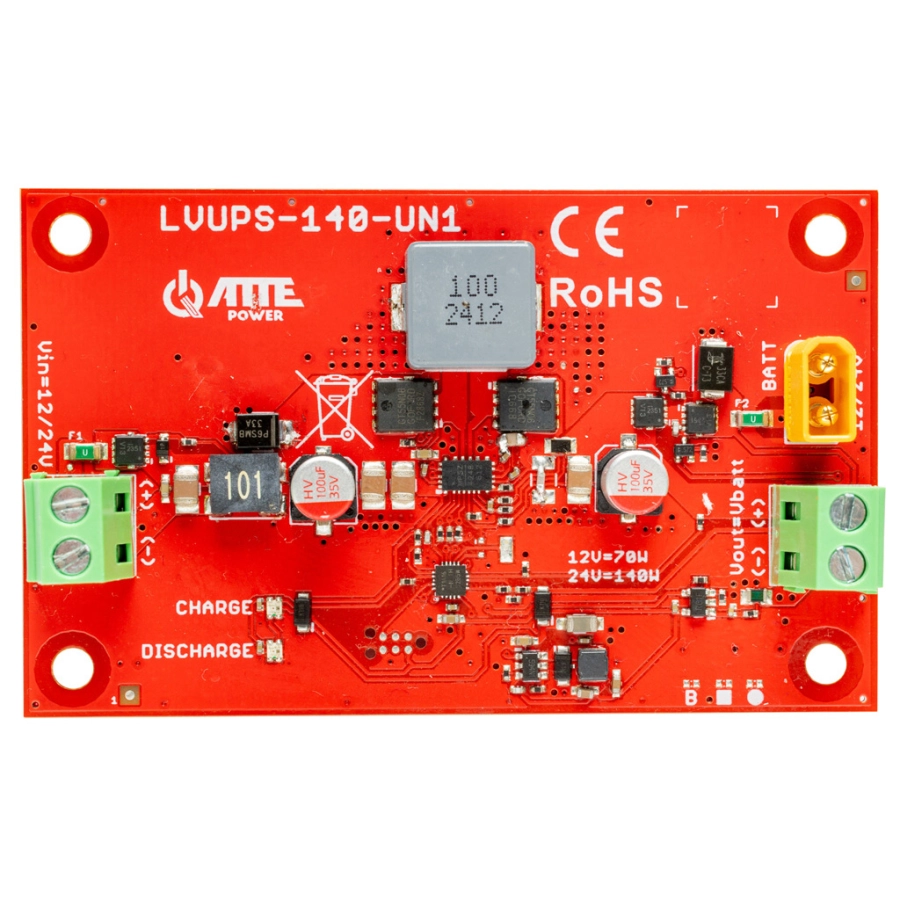

ATTE LVUPS-140-UN1-OF uniwersalny moduł buforowy 12V/24V do instalacji pojazdowych
LVUPS-140-UN1-OF to zaawansowany moduł buforowy stworzony z myślą o mobilnych systemach zasilania w pojazdach osobowych, ciężarowych oraz maszynach roboczych. Urządzenie pozwala na podłączenie dodatkowego akumulatora do istniejącej instalacji (12V lub 24V), zapewniając nieprzerwane zasilanie urządzeń takich jak rejestratory mobilne, kamery IP czy systemy telemetryczne, nawet po wyłączeniu zapłonu. Dzięki inteligentnej detekcji stanu pracy pojazdu, moduł automatycznie zarządza procesem ładowania, chroniąc główny akumulator przed głębokim rozładowaniem.
Charakterystyka produktu
- Typ urządzenia: Moduł buforowy do instalacji 12V/24V,
- Zastosowanie: Podtrzymanie zasilania rejestratorów i kamer w pojazdach,
- Obsługiwane akumulatory: Żelowe lub AGM 12V (1 lub 2 sztuki),
- Moc wyjściowa: Do 140 W (w konfiguracji 24V/24V),
- Funkcje: Automatyczna detekcja zapłonu, ochrona przed rozładowaniem głównego akumulatora,
- Warunki otoczenia: od −25 °C do +65 °C,
- Montaż: Moduł do zabudowy (raster 10,8 mm).
Wydajność i konfiguracje
| Napięcie instalacji | Akumulator | Napięcie wyjściowe | Maks. prąd | Maks. moc |
|---|---|---|---|---|
| 12V | 12V | 14,4V | 5A | 70W |
| 12V | 24V | 28,8V | 2,5A | 70W |
| 24V | 12V | 14,4V | 5A | 70W |
| 24V | 24V | 28,8V | 5A | 140W |
Specyfikacja Techniczna ATTE LVUPS-140-UN1-OF
| Napięcie zasilania | 13,8 ... 16,3 V, 26,6 ... 32,2 V |
| Napięcie wyjściowe | 14,4 V +/-2% (dla akumulatora 12V), 28,8 V +/-2% (dla akumulatora 24V) |
| Prąd wyjściowy | 5 A (sumaryczny prąd dla Vout oraz Vbatt) |
| Moc wyjściowa | 70 W (kiedy którekolwiek napięcie to 12V), 140 W (kiedy napięcia wejściowe oraz napięcie akumulatora to 24V) |
| Sprawność | 92% @Vin = 13,8V, Pout = 60W |
| Prąd jałowy przetwornicy | 27 mA @Vin = 13,8V |
| Zabezpieczenia przepięciowe | Vin, Vbatt |
| Zabezpieczenia przeciążeniowe | Vin, Vbatt ustalone na 5A (dla Vin=12V, Vbatt=24 zabezpieczenie =2,5A) |
| Zabezpieczenie obwodu akumulatora | Zabezpieczenie przed głębokim rozładowaniem 10,8V dla Vbatt=12V, 21,6V dla Vbatt=24V |
| Prąd ładowania akumulatora | 5A dla Vin=12V Vbatt=12V oraz Vin=24V Vbatt=12V/24V, 2,5A dla Vin=12V Vbatt=24V |
| Ilość akumulatorów | 1 lub 2 |
| Akumulator | Żelowy lub AGM 12V |
| Sygnalizacja akumulatora | LED DISCHARGE – Brak napięcia ładowania (praca z akumulatora) |
| Sygnalizacja zasilania | LED CHARGE – Wykryto napięcie ładowania w złączu Vin |
| Zakres temperatur pracy | -25 ... +65°C |
| Wymiary (S x W x G) | 86 x 53 x 16 mm |
| Waga | 0,033 kg |
| Konstrukcja obudowy | Moduł do zabudowy |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm |
| Kod EAN | 5902143691907 |
| Kod PKWiU | 26.20.40.0 |
| Kod HS | 8473 30 |
| Kod CN2020 | 8473 30 20 |
Zastosowanie

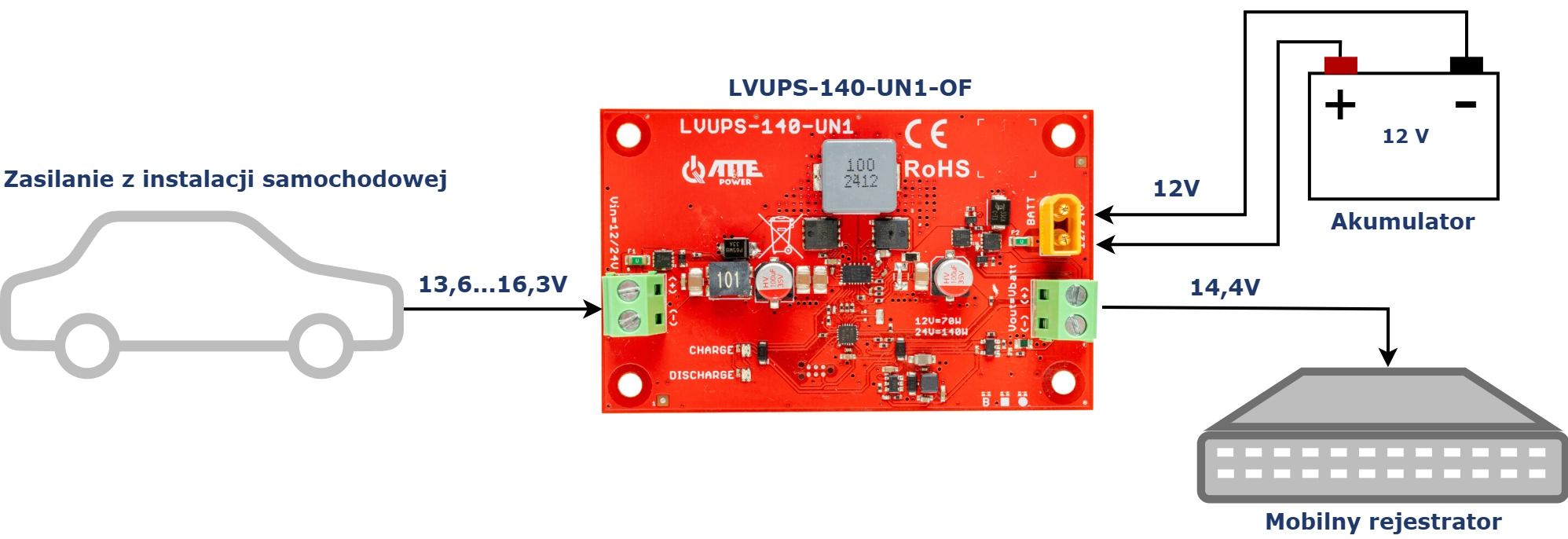

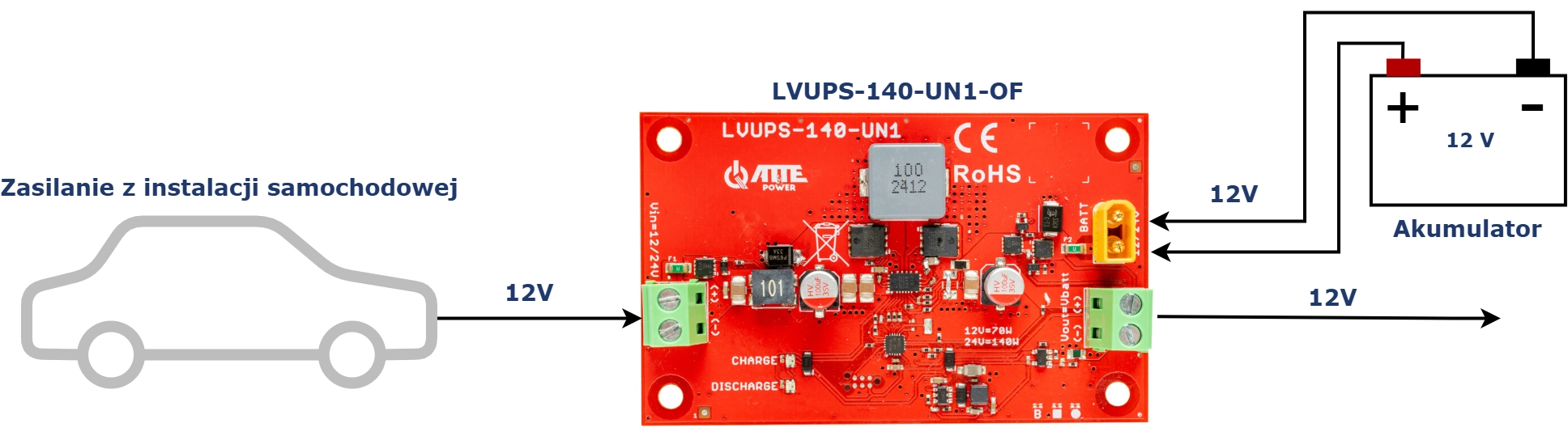

Przykład zastosowania LVUPS-140-UN1-OF do zasilania mobilnego rejestratora z podłączonym jednym akumulatorem 12V.

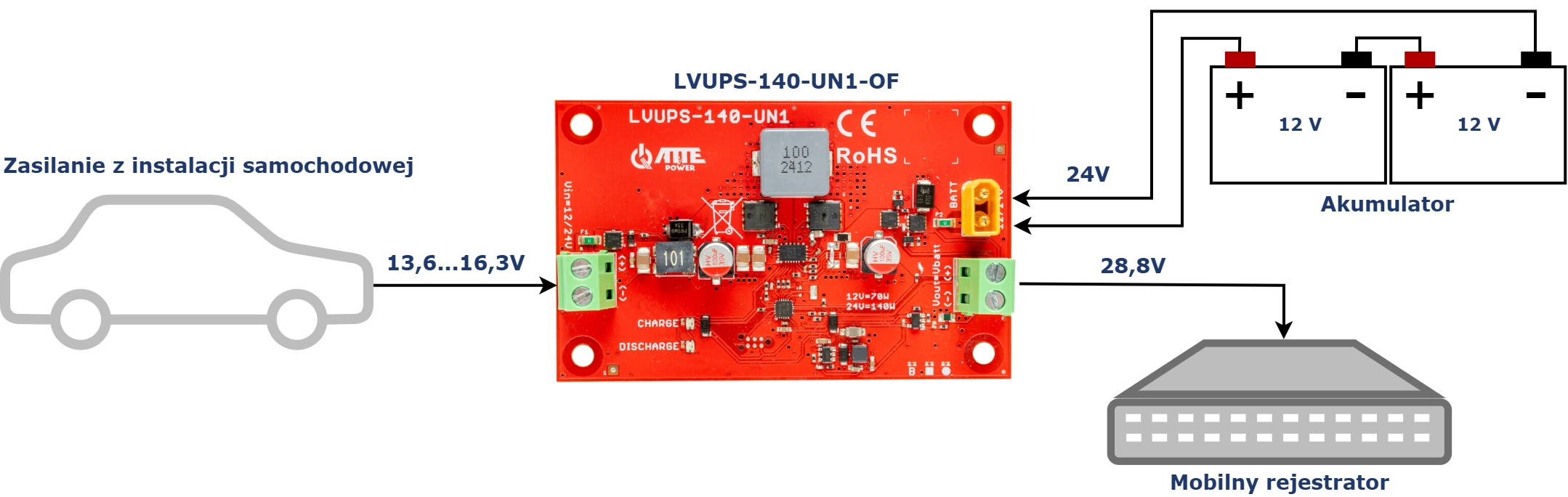

Przykład zastosowania LVUPS-140-UN1-OF do zasilania mobilnego rejestratora z dwoma akumulatorami 12V podłączonymi szeregowo.

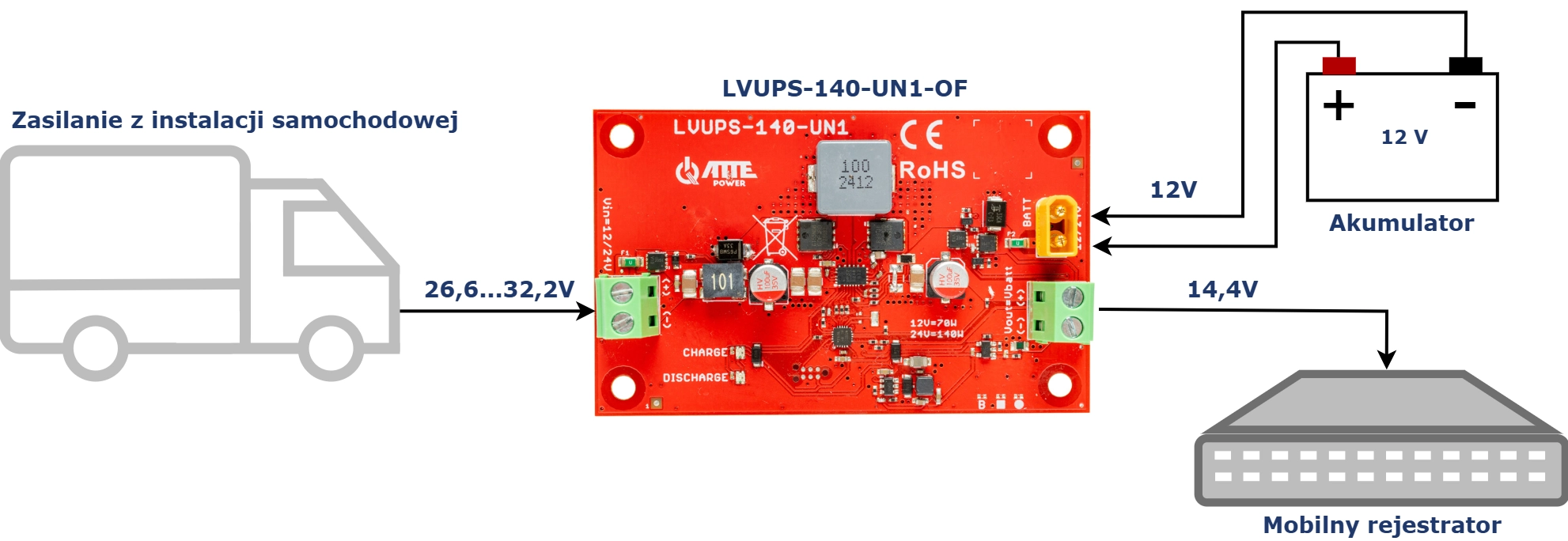

Przykład zastosowania LVUPS-140-UN1-OF do zasilania mobilnego rejestratora z podłączonym jednym akumulatorem 12V zasilanego z instalacji ciężarowej.

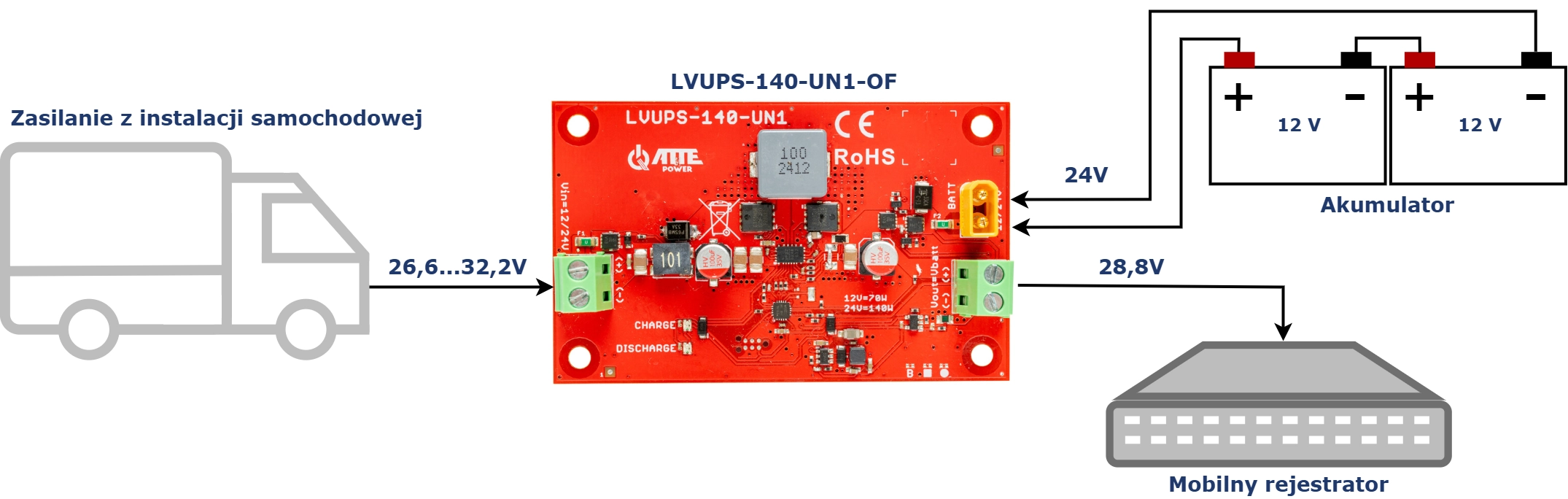

Przykład zastosowania LVUPS-140-UN1-OF do zasilania mobilnego rejestratora z dwoma akumulatorami 12V podłączonymi szeregowo zasilanego z instalacji ciężarowej.
Przykład zestawu do zasilania 4 kamer IP PoE z podłączonym routerem LTE do montażu na samochodzie ciężarowym.
Przykład zasilania 2 kamer IP PoE oraz rejestratora mobilnego z instalacji wózka widłowego.

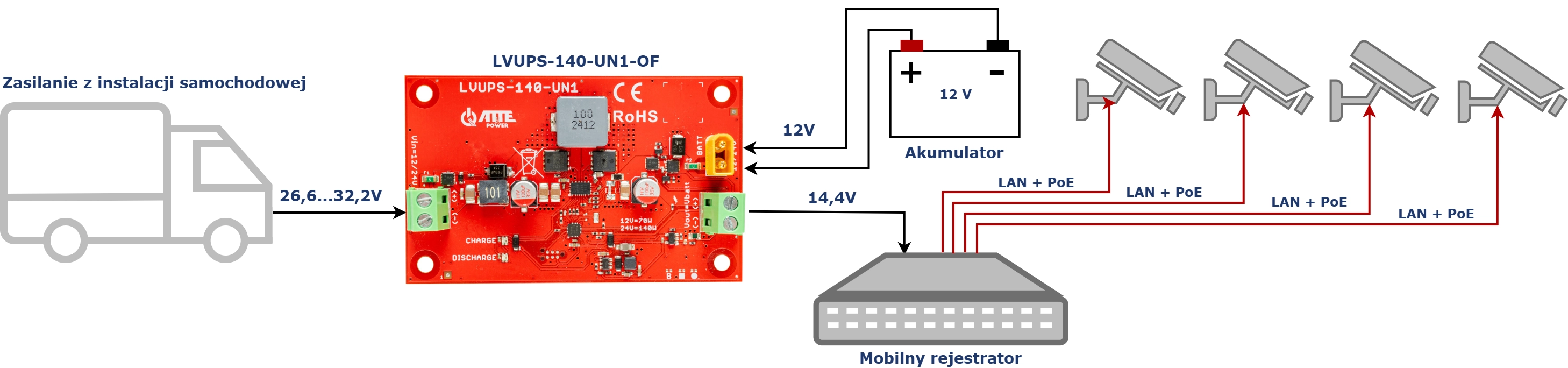

Przykład zasilania 4 kamer IP PoE oraz rejestratora mobilnego z instalacji auta ciężarowego.
