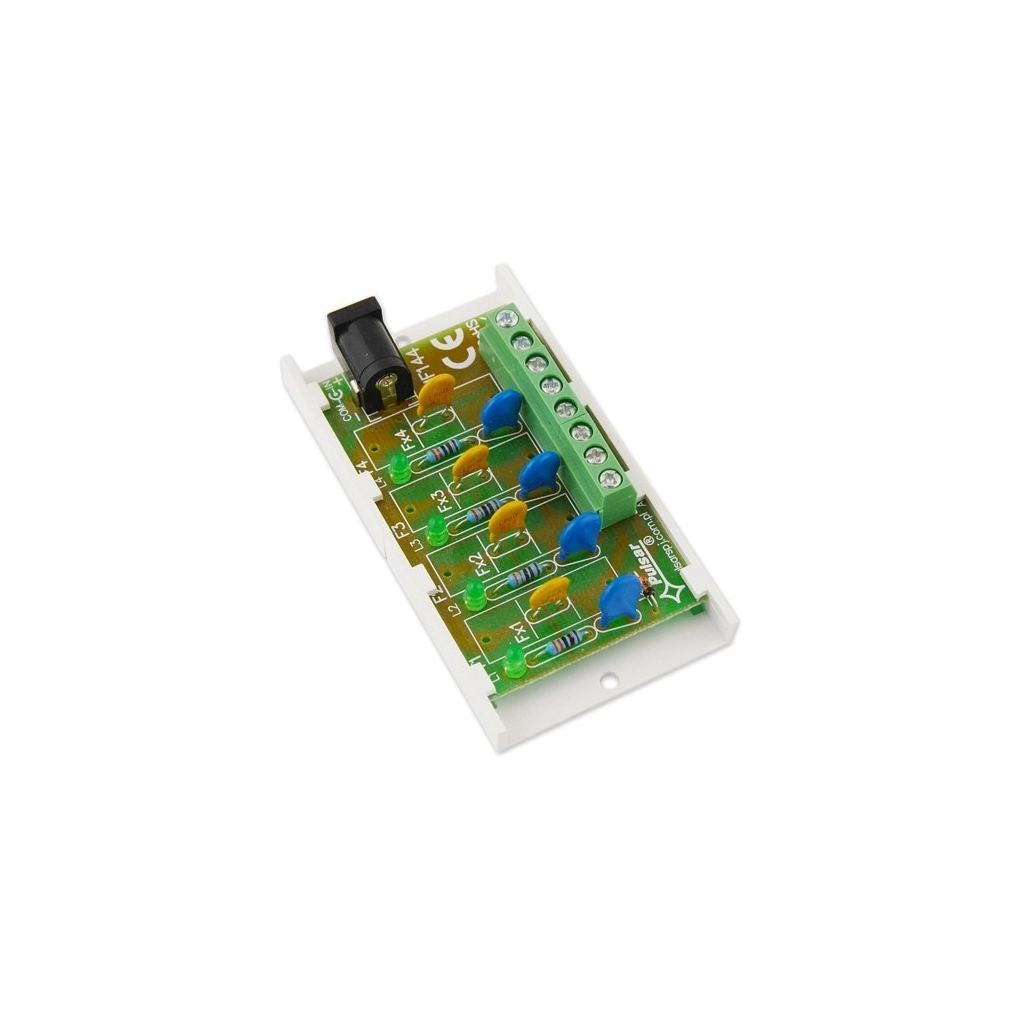

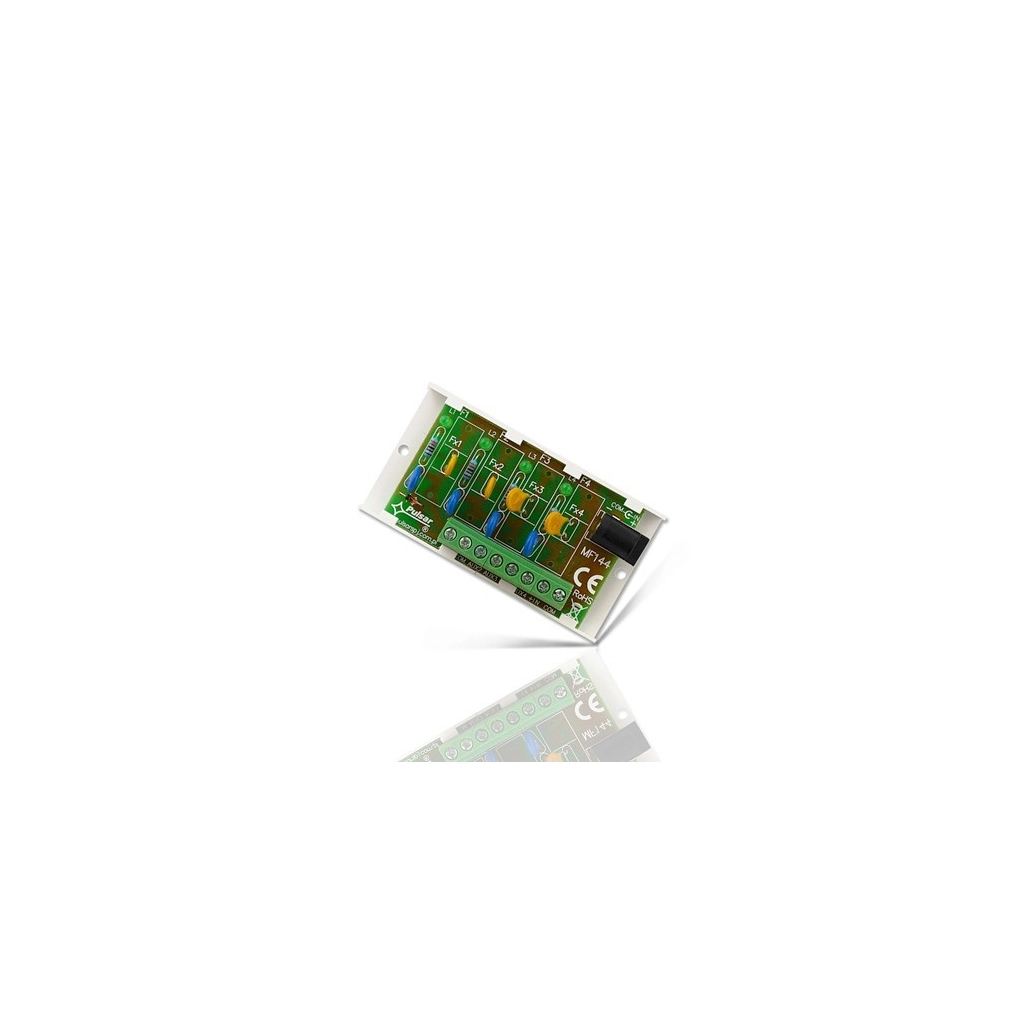

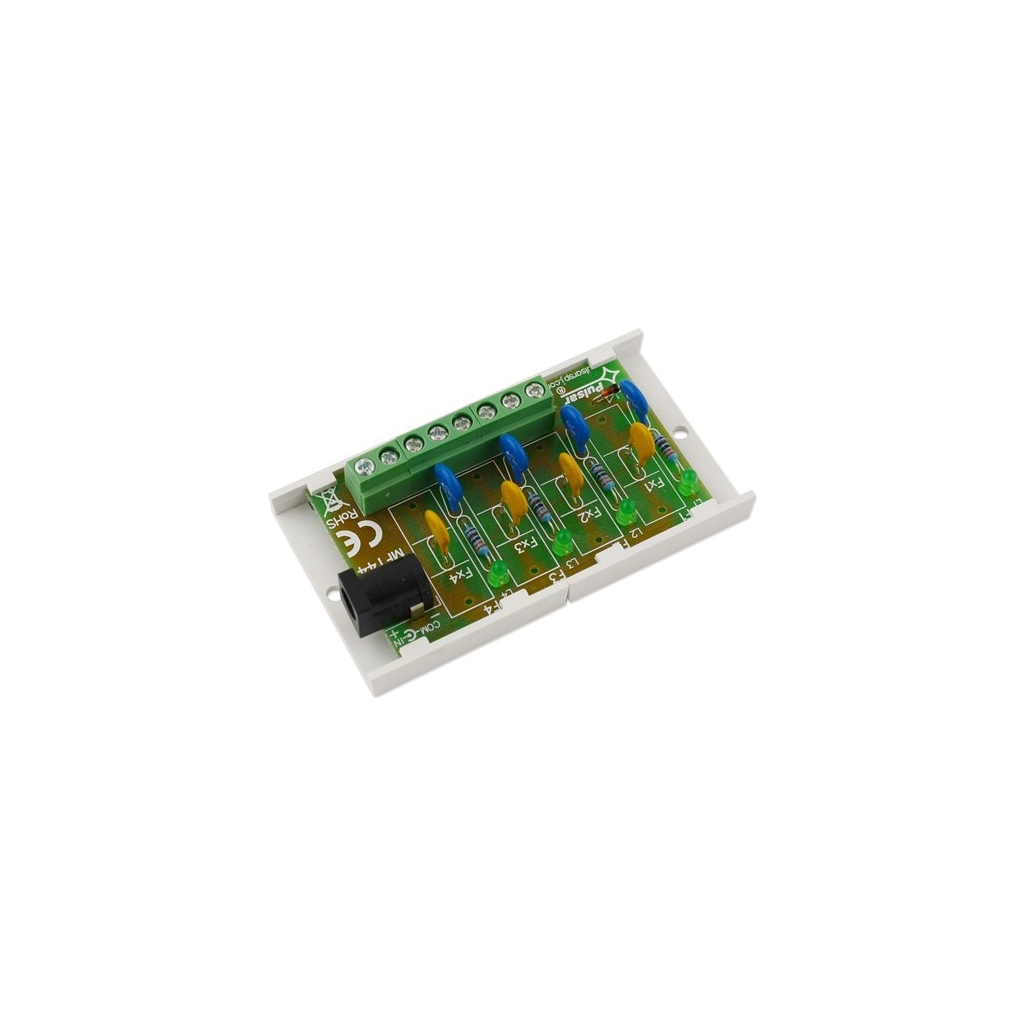

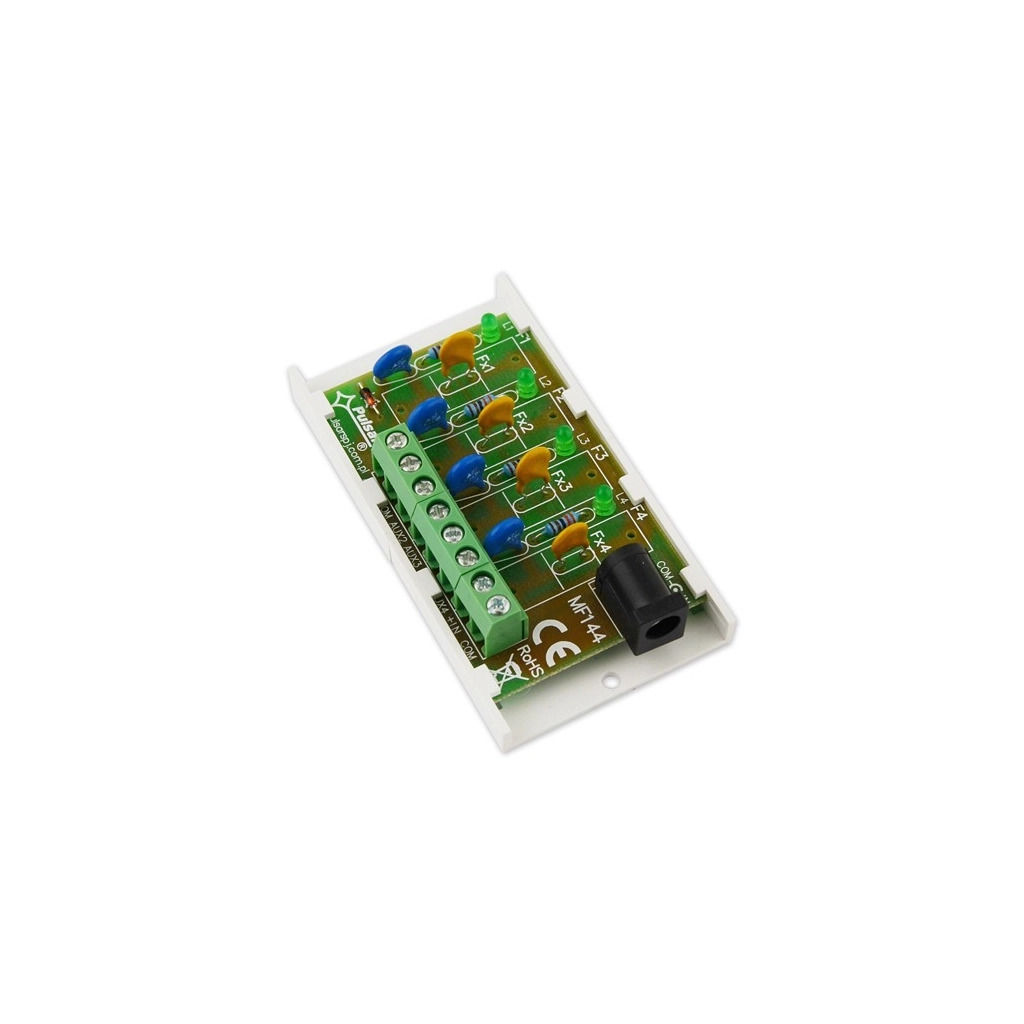

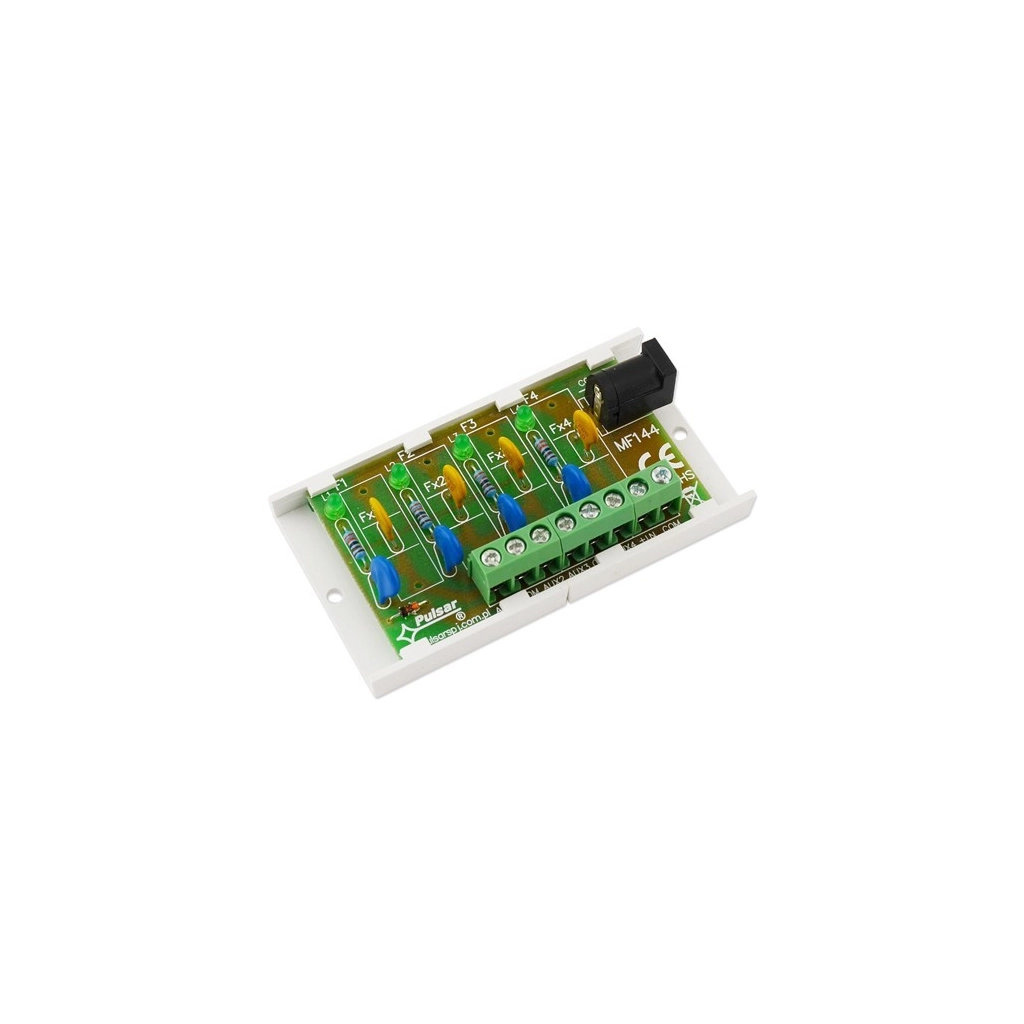

Moduł bezpiecznikowy przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania). Posiada dwa wejścia zasilania: złącze śrubowe IN oraz gniazdo DC 5,5/2,1. Moduł akceptuje napięcie z zakresu: 10 V÷ 30 V DC. Moduł posiada cztery niezależnie zabezpieczone wyjścia zasilania AUX1÷AUX4. W zależności od wersji, wyjścia AUX1÷AUX4 zabezpieczone są bezpiecznikami topikowymi lub bezpiecznikami polimerowymi. Uszkodzenie bezpiecznika topikowego lub zadziałanie bezpiecznika PTC sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo każde z wyjść modułu zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania.
Charakterystyka
- napięcie zasilania: 10÷30V DC/ 10÷24V AC
- zabezpieczenie: SCP, OLP (bezpieczniki polimerowe), przepięciowe (warystory)
- ilośc wejść/wyjść: 2/4
- prąd wyjściowy: 4x 0.5A max
- sygnalizacja optyczna LED
Dane techniczne
Zasilanie | 10÷30VDC |
Wyjście zasilania | 4x0,5A - PTC |
Przekrój przewodu | max. 1mm2 |
Ilość wejść/wyjść | 2/4 |
Zabezpieczenia | SCP, OLP, przepięciowe |
Funkcje dodatkowe | dodatkowe wejście zasilania - gniazdo DC 5.5/2.1 sygnalizacja optyczna LED |

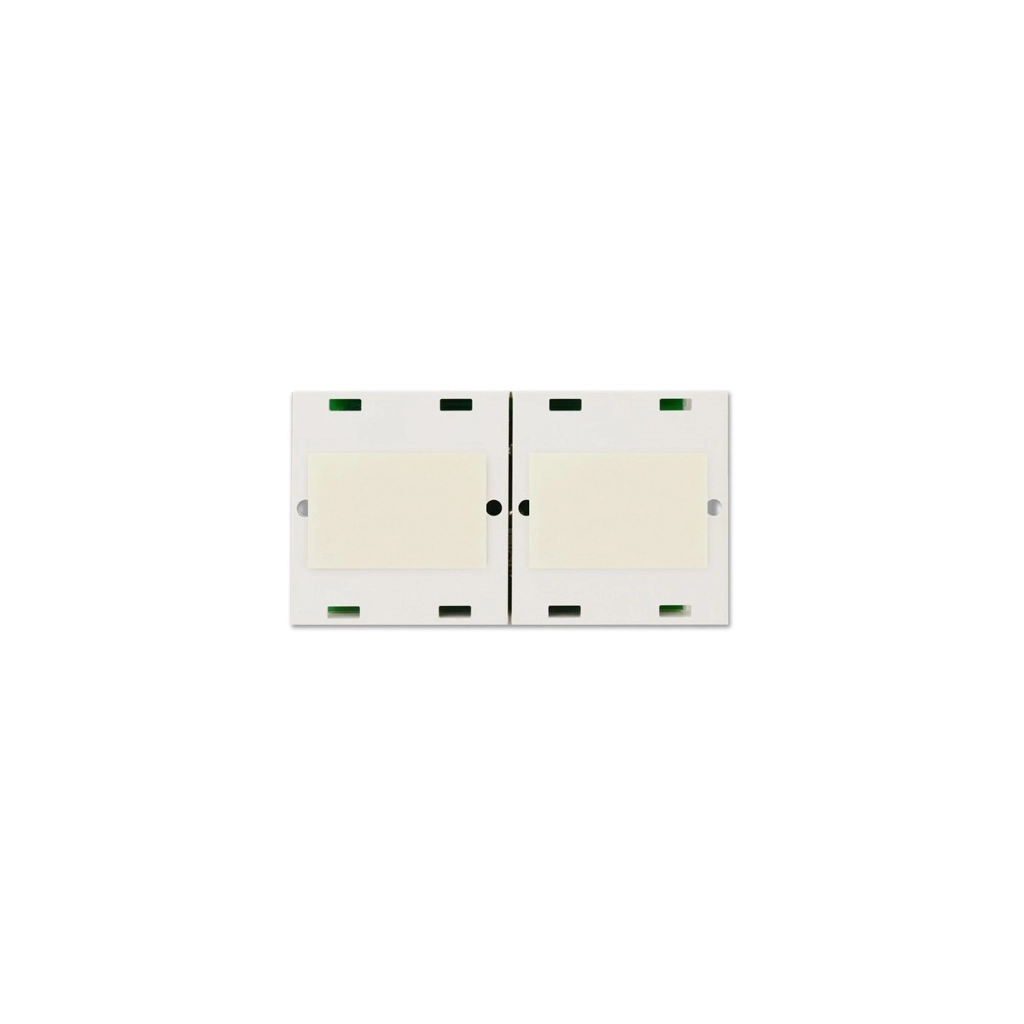

Opcje montażu | listwa montażowa, taśma samoprzylepna |
Wymiary | W=80 H=43 D=21 mm |
Gwarancja | 2 lata od daty produkcji |
Uwagi | listwa rozgałęźna możliwość montażu na zasilaczach serii PSD (desktop) |
