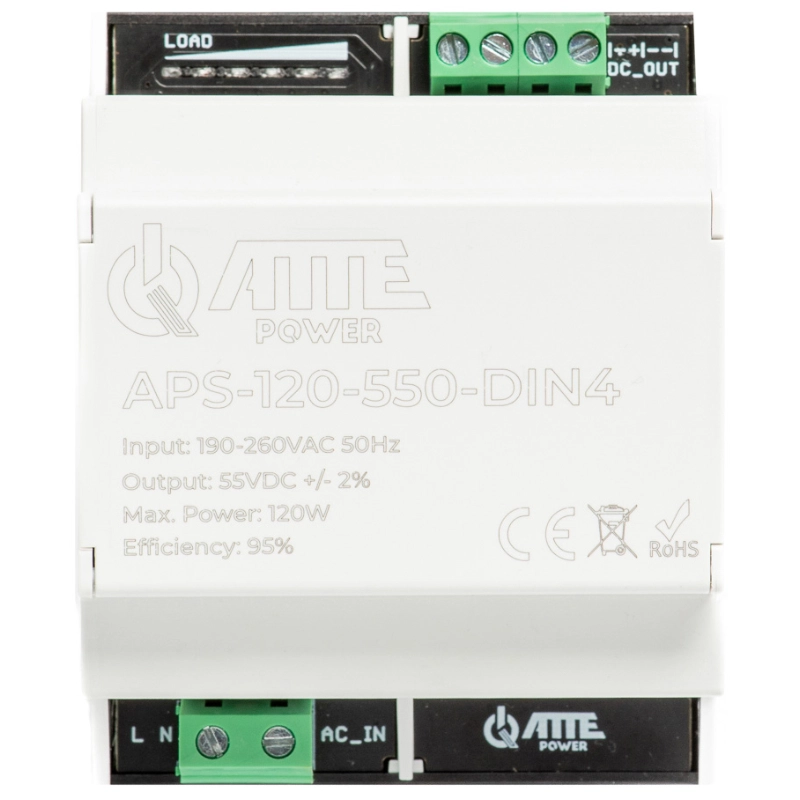

APS-120-550-DIN4 ATTE zasilacz 120W na szynę TH35 55V

ATTE APS-120-550-DIN4 zasilacz impulsowy 120W na szynę TH35

Profesjonalny zasilacz impulsowy ATTE APS-120-550-DIN4 to wydajne źródło napięcia stałego 55 V, zaprojektowane w znormalizowanej obudowie DIN4. Dzięki możliwości montażu na szynie TH35, urządzenie idealnie integruje się z systemami automatyki przemysłowej oraz profesjonalnymi instalacjami monitoringu IP. Model ten stanowi doskonałe uzupełnienie switchy PoE oraz extenderów wymagających stabilnego zasilania, gwarantując niezawodność działania nawet w rozbudowanych strukturach sieciowych.

Redundancja i wysoka efektywność energetyczna

Zasilacz pozwala na realizację systemów zasilania redundantnego. Poprzez równoległe połączenie dwóch modułów (np. drugiego APS-120-550-DIN4 lub switcha SWPS-4-11-DIN4), instalator może zapewnić pełną ciągłość zasilania urządzeń końcowych w przypadku awarii jednego z modułów. Dla zachowania najwyższego poziomu niezawodności zaleca się zasilanie jednostek redundantnych z odrębnych faz instalacji elektrycznej. Dzięki wysokiej sprawności modułu, przekraczającej 90%, zasilacz cechuje się niskim wydzielaniem ciepła, co pozwala na gęstszy montaż urządzeń wewnątrz szaf dystrybucyjnych.

Diagnostyka pracy w czasie rzeczywistym

Urządzenie wyposażono w czytelny wskaźnik obciążenia, który w prosty i intuicyjny sposób informuje użytkownika o bieżącym poborze mocy. System sygnalizacji kolorystycznej pozwala na natychmiastową ocenę kondycji zasilanego systemu: od trybu czuwania (biały), przez aktualny pobór (zielony), aż po pamięć najwyższego obciążenia (niebieski) oraz ostrzeżenie o przekroczeniu progu 110 W (czerwony), co pozwala uniknąć przeciążenia instalacji.

Konstrukcja przystosowana do automatyki

Zgodność obudowy ze standardem DIN 43880 zapewnia estetyczny montaż i kompatybilność z osprzętem modułowym. Zasilacz został wyposażony w zaawansowane zabezpieczenia, w tym ochronę przeciwprzepięciową oraz elektroniczne zabezpieczenie przeciążeniowe wyjścia ustawione na 2,5 A. Ze względu na klasę szczelności IP20, zasilacz przeznaczony jest do montażu wewnątrz obudów ochronnych zapewniających stopień ochrony minimum IP44.

Charakterystyka produktu

• Typ urządzenia: Zasilacz impulsowy na szynę TH35 (DIN4),
• Napięcie wyjściowe: 55 V DC,
• Moc sumaryczna: 120 W,
• Funkcje specjalne: Zasilanie redundantne, wskaźnik obciążenia LED,
• Wydajność energetyczna: Sprawność 95% przy 120 W,
• Warunki otoczenia: od −25 °C do +65 °C,
• Wymiary zewnętrzne: 72 × 90 × 61 mm.


Specyfikacja Techniczna ATTE APS-120-550-DIN4

Wskazówki instalacyjne

• Zasilanie redundantne: W celu zapewnienia maksymalnej niezawodności zasilania systemu, zasilaj moduły redundantne z osobnych faz instalacji elektrycznej.
• Monitorowanie stanu: Kolor czerwony wskaźnika obciążenia sygnalizuje pracę w stanie bliskim przeciążeniu (~110 W). W takiej sytuacji zaleca się weryfikację całkowitego poboru mocy urządzeń odbiorczych.
• Wentylacja i chłodzenie: Zapewnij swobodny obieg powietrza wokół zasilacza zamontowanego na szynie TH35, aby uniknąć przedwczesnego ograniczenia mocy przy pracy w wysokich temperaturach otoczenia.
• Zabezpieczenia: Urządzenie posiada wbudowane zabezpieczenia przeciwprzepięciowe, niemniej w instalacjach narażonych na wyładowania atmosferyczne zaleca się stosowanie dodatkowej ochrony przepięciowej po stronie AC.
• Montaż zewnętrzny: Urządzenie o klasie szczelności IP20 wymaga montażu w szafie lub puszce o stopniu ochrony minimum IP44, która zabezpieczy moduł przed kondensacją wilgoci.

Przykłady zastosowań

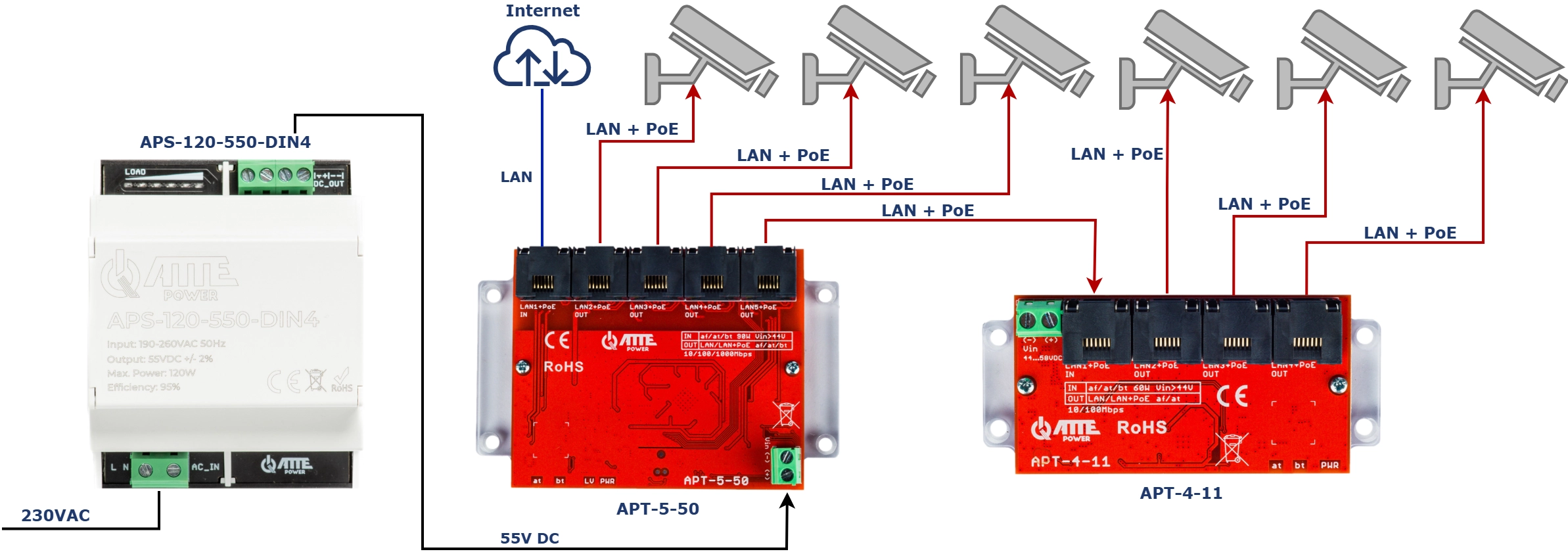

Przykład zastosowania APS-120-550-DIN4 do zasilania 6 kamer IP PoE poprzez APT-5-50 oraz APT-4-11.

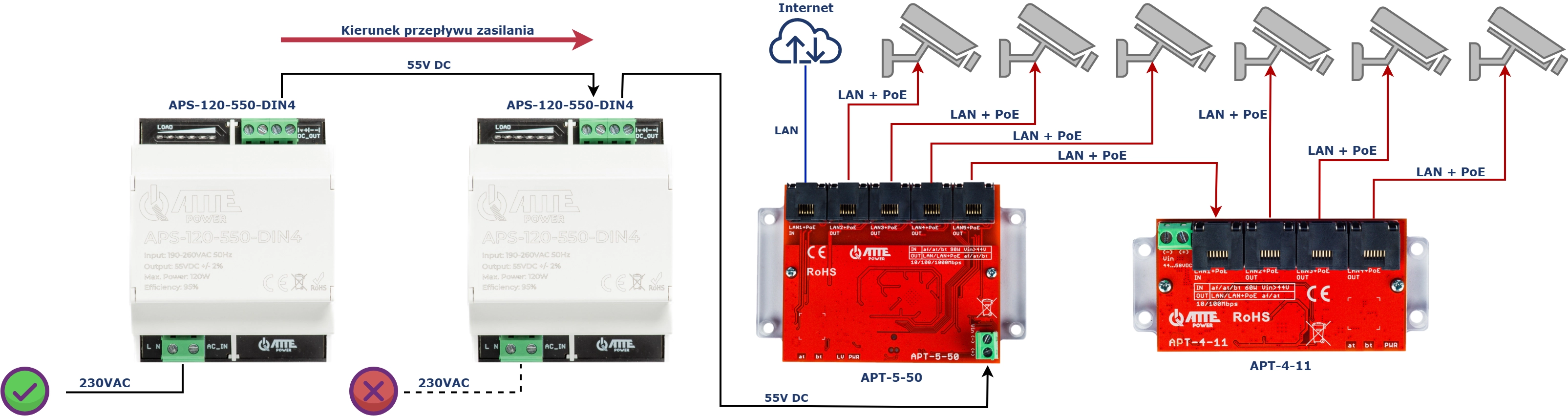

Przykład zastosowania dwóch modułów APS-120-550-DIN4 do zapewnienia ciągłości zasilania (zasilanie redundantne) dla 6 kamer IP PoE.

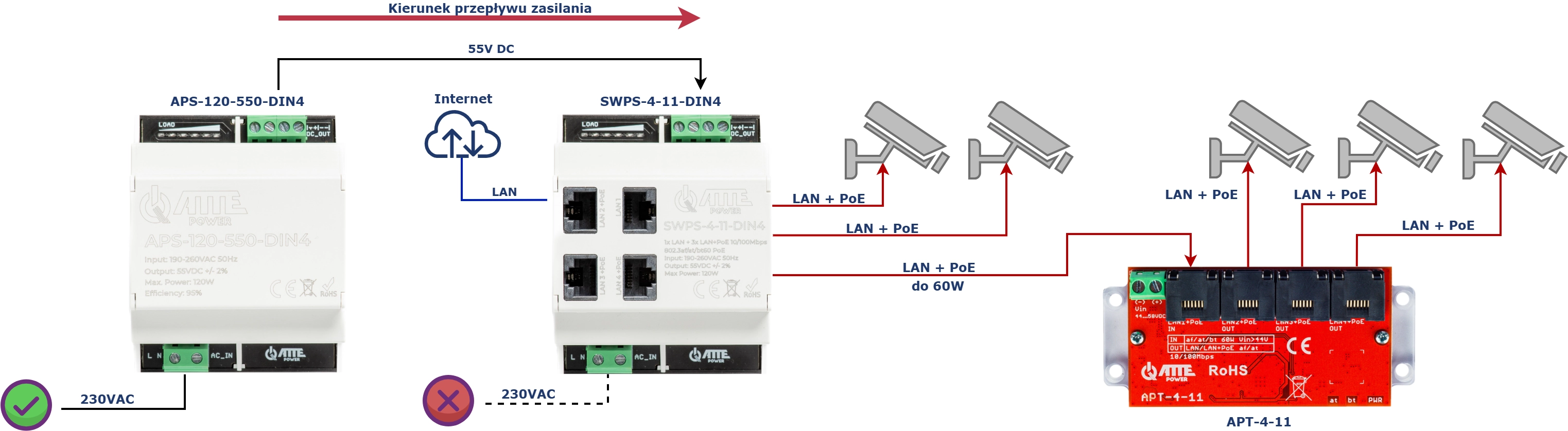

Przykład zastosowania SWPS-4-11-DIN4 oraz APT-4-11 do zasilania 5 kamer IP PoE, z dołączonym dodatkowym zasilaczem APS-120-550-DIN4 do zapewnienia ciągłości zasilania (zasilanie redundantne).
