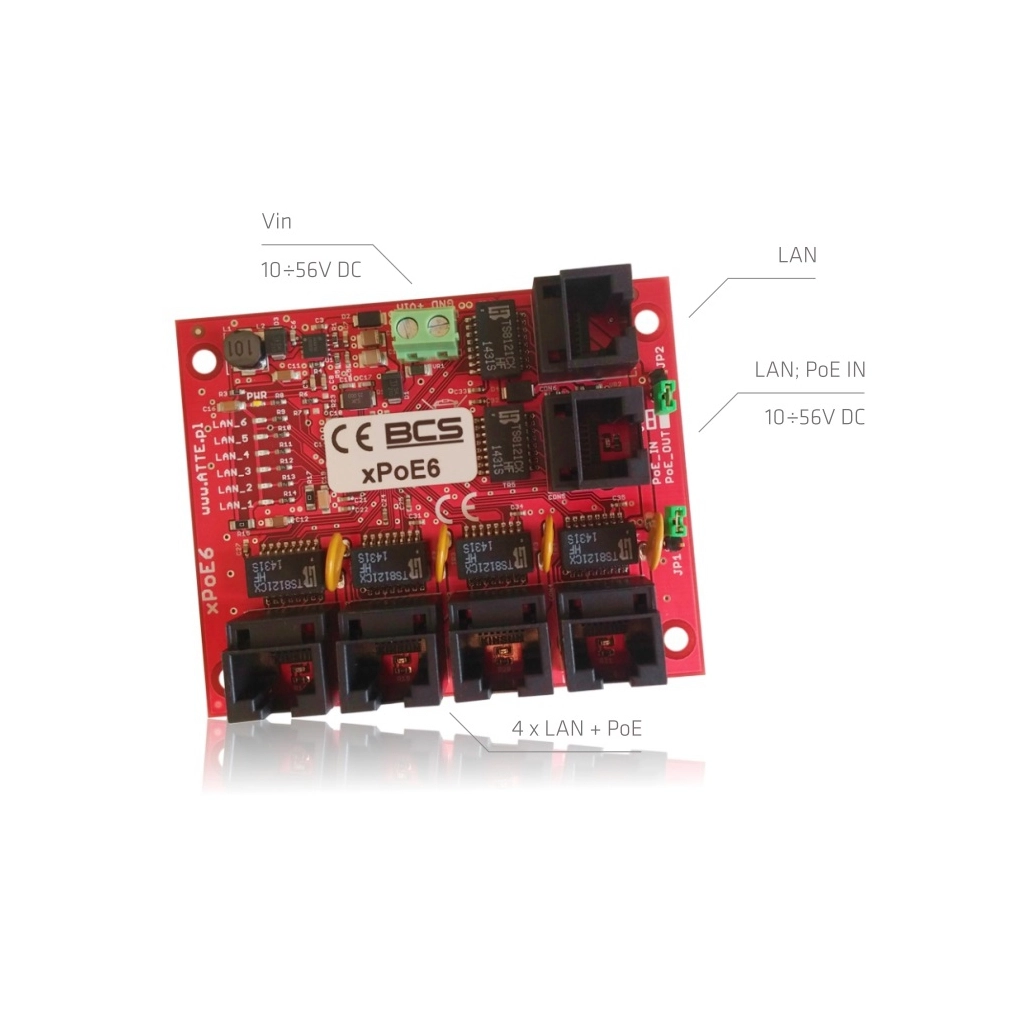

xPoE6 BCS 6-portowy niezarządzalny switch PoE dedykowany do CCTV, PoE x4

BCS-xPoE6 jest 6 portowym niezarządzalnym switchem PoE pracującym w sieciach LAN 10/100 Base-T. Moduł umożliwia podłączenie do sieci LAN  oraz  zasilenie 4 kamer IP PoE.  Zasilanie  na  portach PoE przenoszone jest bezpośrednio z wejścia (zaciski śrubowe lub port LAN+PoE IN). Każdy kanał PoE zabezpieczony jest niezależnie bezpiecznikiem polimerowym. Urządzenia można łączyć między sobą uzyskując odpowiednio 8; 12; 16 portów dla kamer IP Poe.

Charakterystyka

• Szeroki zakres napięcia wejściowego
• Niewielkie wymiary
• Skalowalność
• Sygnalizacja optyczna transmisji oraz zasilania dla każdego portu
• Bardzo niski pobór energii
• Napięcie zasilania: 10÷56 DC (Vin lub PoE IN)
• Napięcie wyjściowe dla urządzeń PoE: Uwy PoE = Uwe (10÷56V DC)
• Ilość portów LAN: 6 (4x LAN+PoE OUT; 1x LAN; 1x LAN / LAN+PoE IN)
• Właściwości portów LAN: Szybkość 10/100Mbps (autonegocjacja)
• Warstwa przełączania: 2
• Wielkość tablicy MAC: 1k
• Typ zasilania PoE: Passive (4,5+) (7,8-)
• Temperatura pracy: -10 ^oC ÷ +40 ^oC
• Wymiary płytki elektr. (szer. x dł. x wys.): 85 x 69 x 19 mm

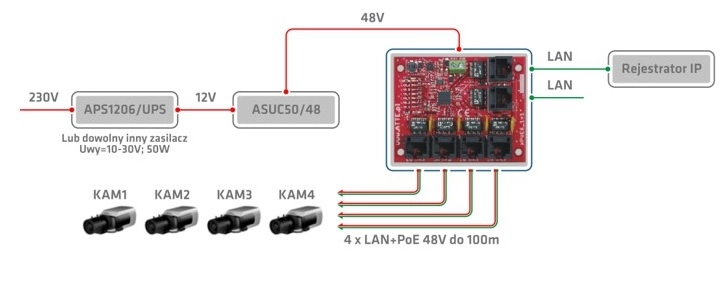

Zasilanie 4 kamer IP 48V z zasilacza buforowego 12/24V.

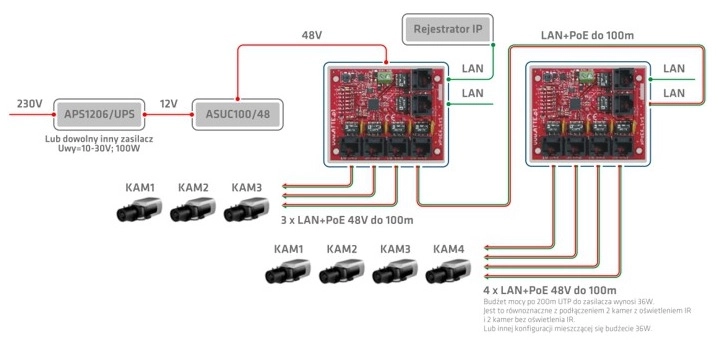

Przykład podłączenia do 7 kamer IP PoE, przy wykorzystaniu 1 przewodu UTP
