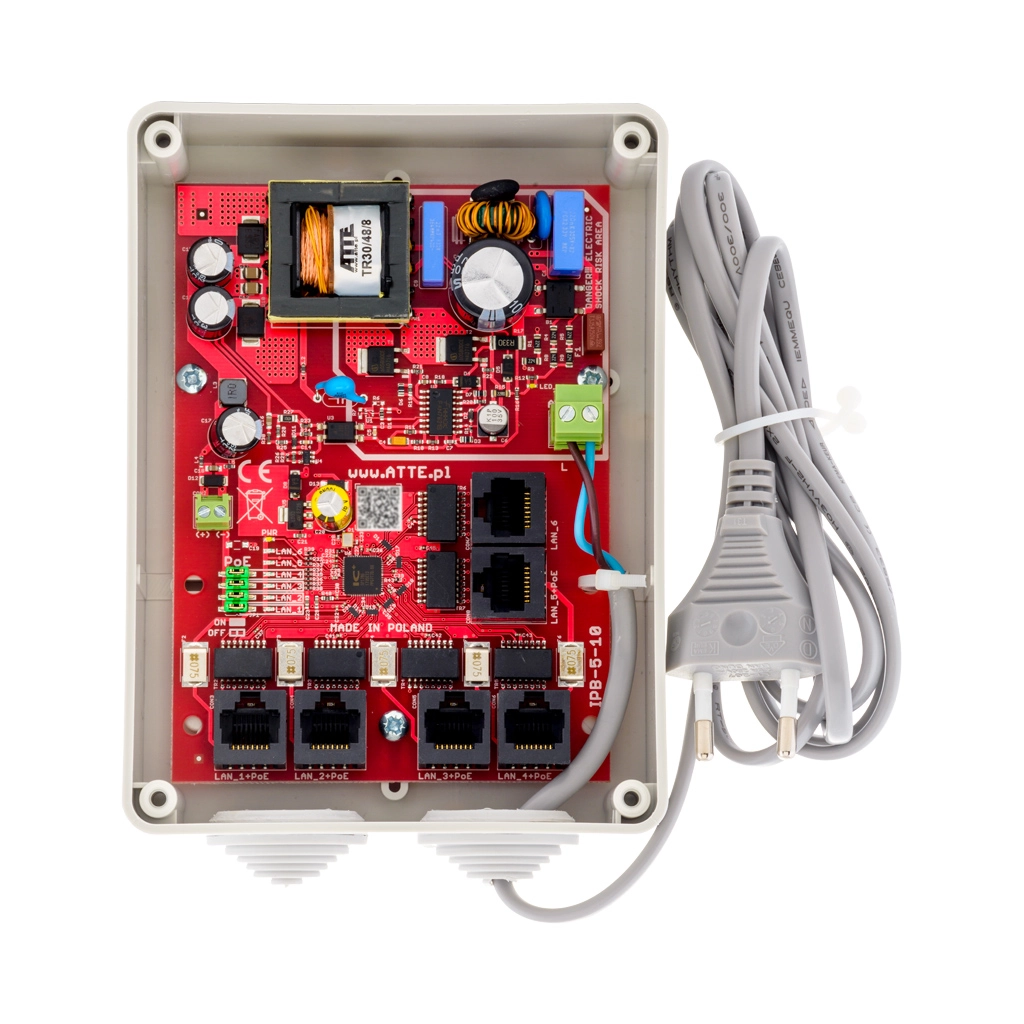

Wsparcie techniczneGotowy zestaw do 5 kamer IP w obudowie zewnętrznej ABOX-S4 model IPB-5-10-S4 marki ATTE.
Stworzony jako zintegrowany sposób zasilania systemów sieciowej telewizji przemysłowej.
Umożliwia zasilanie 5 odbiorników PoE 802.3at/af lub PASSIVE. Niezarządzalny switch wyposażony jest w bezpiecznik polimerowy, który jest niezależny dla każdego kanału PoE i pozwala na automatyczny powrót.
Urządzenie pozwala na wyłączenie zasilania na wybranych portach PoE.
Dołączony do zestawu zasilacz sieciowy działa na poziomie 91% sprawności. Oznacza to, że wnętrze obudowy nie nagrzewa się nadmiernie i dzięki temu wydajność pracy jest stabilna.
Stan zasilania oraz transmisji danych jest sygnalizowany w wyraźny sposób za pomocą diod LED (kolorystyka i oznaczenia przedstawione są w karcie katalogowej).
Szeroki zakres napięcia wejściowego 180VDC~240VAC.
Ciągła moc wyjściowa zasilacza jest równa 75W.
System zasilania jest dokładnie chroniony. Posiada ochronę wejścia zasilacza, którą stanowi zwłoczny bezpiecznik topikowy 3.15A.Z kolei wyjście zasilacza chronione jest dzięki elektronicznym zabezpieczeniom przeciążeniowym (9A) oraz zwarciowym. System posiada również termiczne zabezpieczenie (TSD 130°C) zasilacza, jednak wymagany jest w takim przypadku restart.
Jednoczesne zasilanie i transmisja danych poprzez technologię PoE jest obecnie jednym z najbardziej popularnych sposobów stosowanych w systemach monitoringów. Jedną z zalet jest zminimalizowanie okablowania w danym systemie. Ponadto switch, do którego jest podłączana kamera, automatycznie rozpoznaje źródło zasilania (brak dodatkowych konfiguracji).
Obudowa ABOX-S4 jest niedostępna w sprzedaży osobno. Została przystosowana wyłącznie do zestawu IPB-5-10-S4. Wyprowadzanie kabli odbywa się przez gumowe zaślepki 2x 29mm.
Zaletą zestawu Basic jest możliwość korzystania z zasilania od razu po podłączeniu urządzeń. Nie wymaga dodatkowych konfiguracji.
Charakterystyka
- Porty LAN: 6x RJ45 100M: 5x PoE,1x Uplink,
- Ciągła moc zasilacza: 75W,
- Sygnalizacja pracy: Tak, diody LED,
- Szereg funkcjonalnych zabezpieczeń,
- Zasięg transmisji danych: do 100m,
- Montaż: Ścienny,
- Klasa ochrony: IP55,
- Zasilanie: 180 ~ 240VAC.
Dane techniczne
| Informacje o switchu | |
| Porty LAN | 5x PoE RJ45 10/100Mbps 1x Uplink 10/100Mbps |
| Obsługa odbiorników PoE (standard/ maksymalna moc) | 802.3af - do 15.4W LAN 1 ~ LAN 5 802.3at - do 30W LAN 1 ~ LAN 5 PoE PASSIVE - do 36W LAN 1 ~ LAN 5 |
| Wyjścia PoE | LAN 1 ~ LAN 5 |
| Nadprądowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 5 0.75A |
| Przeciwzwarciowe zabezpieczenie wyjść PoE | LAN 1 ~ LAN 5 Elektroniczne z autopowrotem |
| Zworki PoE ON/OFF | Zasilanie PoE na portach LAN 1 ~ LAN 4 |
| Tryby pracy switcha | - |
| Informacje o zasilaczu | |
| Rodzaj | Impulsowy SMPS |
| Sprawność | 91% przy 75W |
| Przeciwzwarciowa i nadprądowa ochrona wyjścia zasilacza | Elektroniczne na poziome 9A |
| Napięcie wejściowe | 180VAC ~ 240VAC |
| Napięcie wyjściowe | 48V |
| Ochrona wejścia zasilacza | Bezpiecznik topikowy 3.15A, ochrona przed przepięciami |
| Termiczna ochrona | TSD 130°C - konieczny restart |
| Moc | 75W |
| Sygnalizacja | Diody LED informują o obecności napięcia wyjściowego oraz obecności napięcia sieci |
| Ogólne | |
| Miejsce na akumulator | Nie |
| Akumulatory | - |
| Prąd ładowania akumulatora - wybór za pomocą zwory JP1 | - |
| Zabezpieczenia | - |
| Obudowa | ABOX-S4 (niedostępna w sprzedaży osobno) |
| Klasa ochrony obudowy | IP55 |
| Montaż | Ścienny |
| Zakres temperatur pracy | -25oC ~ +40oC |
| Wymiary | 150mm x 110mm x 70mm |
| Waga | 430g |
