BOX PTF-1-EXT/PoE zewnętrzne zabezpieczenie przeciwprzepięciowe IP z funkcją PoE
- BOX PTF-1-EXT/PoE
- (1 opinia)
Kupując ten produkt otrzymasz punkty w ilości: 2
Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego

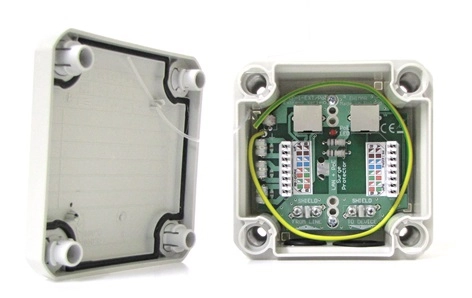

BOX PTF-1-EXT/PoE to 1-kanałowe zabezpieczenie dedykowane do sieci LAN, o bardzo wysokiej skuteczności eliminowania przepięć. Zastosowanie puszki hermetycznej umożliwia montaż urządzenia na zewnątrz. Zawiera w sobie system połączeniowy dla skrętki UTP 5 kategorii z zachowa-niem ciągłości ekranu gniazd RJ-45 oraz złącza typu KRONE. Polecane do zabezpieczania sieci LAN oraz zewnętrznych urządzeń CCTV szczególnie narażonych na skutki przepięć wywołanych wyładowaniami atmosferycznymi.
Seria Extreme posiada najnowsze rozwiązanie w postaci super-szybkich bezpieczników automatycz-nych, wykonywanych w technologii MOSFET. Zapewniają one bardzo niską oporność elektryczną podczas normalnej pracy, przez co w układzie LAN nie powodują żadnych strat. Podczas przepływu prądu, kontrolowane jest jego natężenie i wzrost powyżej ustalonej wartości, powoduje, że obwód wejściowy automatycznie odłączany jest od obwodu wyjściowego w czasie maksymalnym 1uS. Zapewnia to całkowite odizolowanie warstwy fizycznej LAN od przewodu na czas zaistnienia ryzyka oraz powoduje szybsze narastanie napięcia na elementach ochronnych, dzięki czemu szybciej odbywa się reakcja na powstałe przepięcie. Czas przepięcia może trwać nieprzerwanie przez dowolnie długi czas, a po jego ustąpieniu połączenie elektryczne przywracane jest automatycznie w ciągu 1uS.
Aby uniknąć uszkodzenia bezpieczników automatycznych, konieczne jest podłączenie przewodu uziemiającego.
Urządzenia z funkcją PoE posiadają dodatkową ochronę pomiędzy wydzielonymi parami, które są używane do zasilania urządzeń końcowych do 48V. Dla osiągnięcia pełnej skuteczności działania urządzenia, wymagane jest podłączenie do uziemienia (spełniającego wymagania zapisane w obowiązują-cych przepisach) lub przewodu PE instalacji elektrycznej.
Niezalecane jest podłączanie przewodu uziemiającego urządzenia do instalacji odgromowej budynku.
Charakterystyka
- Dodatkowa ochrona przeciwprzepięciowa, pomiędzy liniami sygnałowymi 6V/100A (8 / 20us)
- Skuteczność do 4kV / 10kA
- 3 stopnie ochrony przeciwprzepięciowej
- Szybki bezpiecznik MOSFET
- Zgodność z przewodami UTP i FTP 5-ej kategorii
- Niezależny odgromnik dla ekranu przewodu

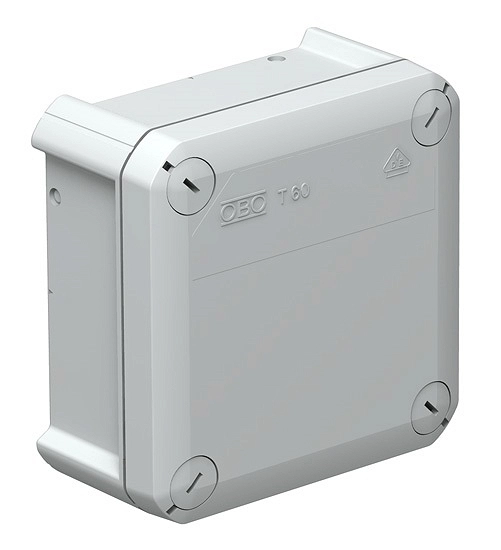

- Hermetyczna obudowa z możliwością przykręcenia do ściany, masztu, słupa
- Obudowa o klasie szczelności IP66
- Wbudowane bezpieczniki automatyczne dla linii PoE
- Złącza Krone + RJ45
- Wymiary zewnętrzne [113 x 113 x 55] mm
- Temperatura pracy (-40~60˚C)

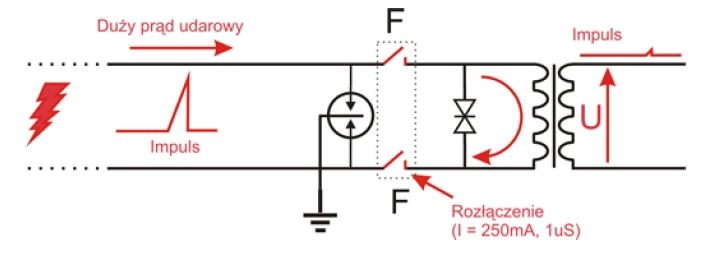

Schemat

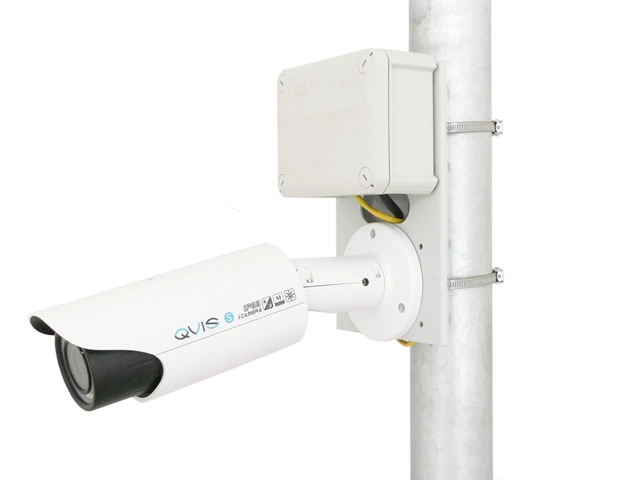

Przykład montażu
Dane techniczne
Linia danych | |
Stopnie ochrony | 3 (Ochronnik gazowy, Bezpiecznik MOSFET, Mostek ochronny) |
Pojemność linia-linia | 6-8pF @ 0V, 1Mhz |
Pojemność linia-ziemia | < 1pF |
Poziom ochrony linia-linia | 20V-1kV, 20V @ 100A |
Poziom ochrony linia-ziemia | 4kV, 4kA @ 8/20uS Vc |
Maksymalne napięcie Uc | 6,8V |
Maksymalna moc 8/20uS (linia-linia) | 2kW |
Maksymalne napięcie linia-ziemia | 90VDC |
Rezystancja szeregowa | 6 Ohm |
Szybkość odsprzęgania | 1 uS |
Poziom izolacji przy zadziałaniu | 650V |
Linia PoE | |
Stopnie ochrony | 2 (Ochronnik gazowy, Transil) |
Poziom ochrony linia-linia dla PoE 10/1000uS | 600W / 100A |
Maksymalne napięcie Uc dla PoE | 58V |
Poziom ochrony linia-ziemia | 4kV, 4kA @ 8/20uS |
Maksymalne napięcie linia-ziemia | 90VDC |
Standard pracy PoE | zgodny z IEEE 802.3af typu B |
Cechy wspólne | |
Złącza wej/wyj | RJ-45 (ekranowane) + KRONE |
Wyjście uziemiające | Tak |
Klasa szczelności | IP 66 |
Wymiary | 113 x 113 x 55 (mm) |
Temperatura pracy | -40~+60°C |
