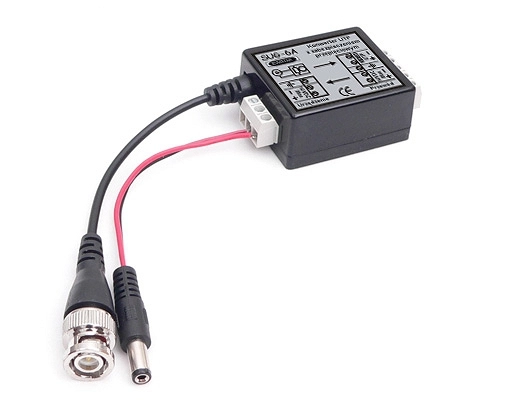

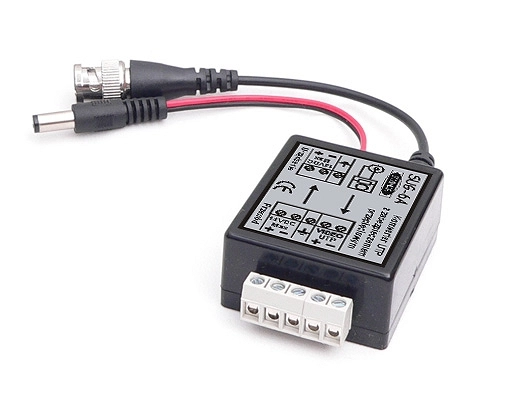

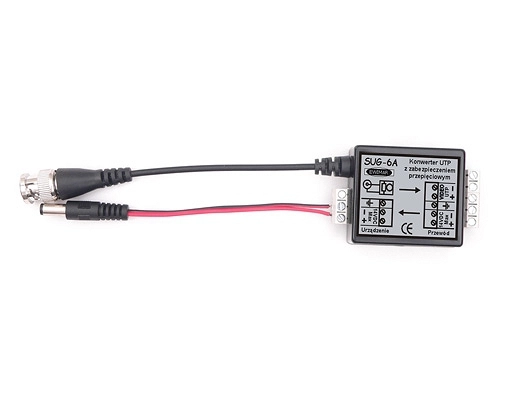

SUG-6A to 3-stopniowe zabezpieczenie przeciwprzepięciowe przeznaczone do ochrony urządzeń CCTV przed skutkami wyładowań atmosferycznych oraz przepięć od strony przewodu Video (skrętka UTP) oraz zasilania. Współpracuje z pasywnymi oraz aktywnymi konwerterami (transformatorami) Video UTP. Zabezpieczenia od strony zasilania, dodatkowo zapewniają ochronę przed odwrotnym jego podłączeniem lub zbytnim wzrostem napięcia. Wbudowany bezpiecznik polimerowy, zabezpiecza zasilacz CCTV przed uszkodzeniem w przypadku wystąpienia zwarcia wewnątrz kamery. Obydwa obwody wyposażone są w 3 stopnie tłumienia przepięcia z jednoczesnym odprowadzeniem ładunku do ziemi. Dodatkowy zacisk z przelotem, ułatwia podłączanie wspólnej masy, ekranu przewodu lub może być wykorzystany do innych celów.
Charakterystyka
- służy do ochrony urządzeń telewizji, przed uszkodzeniami wywoływanymi przepięciami, różnicą potencjałów oraz aktami wandalizmu
- Wygodny w połączeniu wtyk BNC
- Odłączany wtyk zasilający DC, zwiększający elastyczność podłączenia
- Filtr podbijający wysokie częstotliwości toru Video
- Niska tłumienność układu

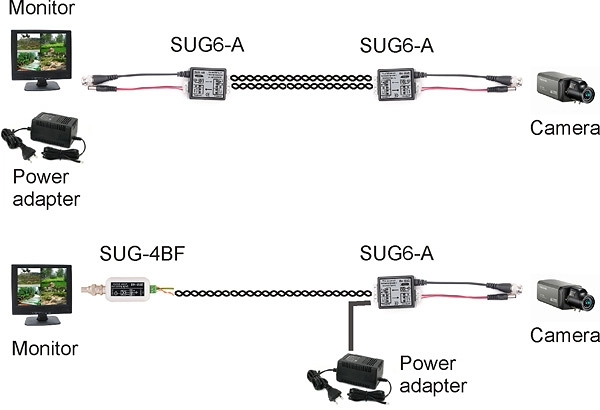

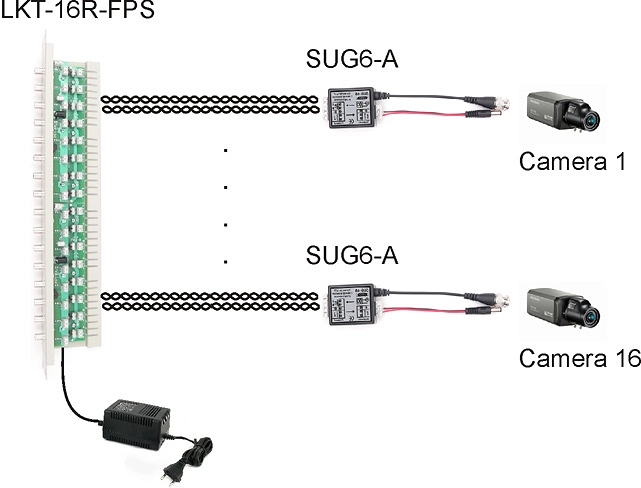

Schematy połączeń
DANE TECHNICZNE
| Napięcie nominalne toru wideo | 5 V |
| Maksymalne ciągłe napięcie toru wideo | 6 V |
| Nominalny prąd wyładowczy (8/20μs) toru wideo | 5 kA |
| Maksymalny prąd wyładowczy (8/20μs) toru wideo | 10 kA |
| Napięcie protekcji (10/700μs) toru wideo | < 20 V |
| Czas reakcji toru wideo | ≤ 1 ns |
| Tłumienie toru wideo | ≤ 0.5 dB |
| Impedancja szeregowa toru wideo | ≤ 1Ω |
| Pasmo przenoszenia toru wideo | 0-100 MHz |
| Czas reakcji toru zasilania | ≤ 25 ns |
| Napięcie nominalne toru zasilania | 12 V |
| Maksymalne ciągłe napięcie toru zasilania | 36 V |
| Nominalny prąd wyładowczy (8/20μs) toru zasilania | 5 kA |
| Maksymalny prąd wyładowczy (8/20μs) toru zasilania | 10 kA |
| Napięcie protekcji toru zasilania | < 200 V |
| Prąd przeciążenia toru zasilania | ≤ 10 A |
| Prąd upływu toru zasilania | ≤ 5 μA |
| Gwarancja | 36 miesięcy |
