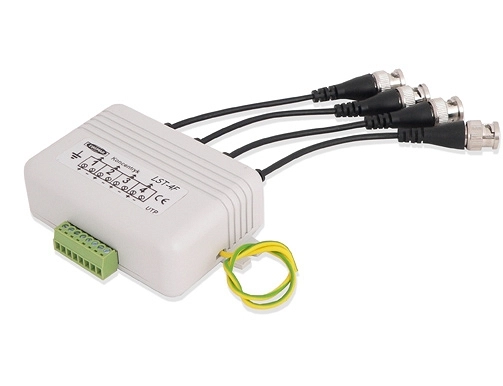

LST-4F separator 4-kanałowy z transformatorem i zabezpieczeniem

LST-4F jest 4-kanałowym urządzeniem, przeznaczonym do ochrony urządzeń telewizji przemysłowej przed skutkami wyładowań atmosferycznych, elektrostatycznych, oraz aktami wandalizmu. Separator galwaniczny skutecznie eliminuje zakłócenia w obrazie, powstające w wyniku różnic potencjałów. Występują one w sytuacjach, gdy kamery zainstalowane są na metalowych konstrukcjach (słupy, budynki metalowe), a także w przypadku zasilania poszczególnych kamer z przypadkowych źródeł. Dodatkowy filtr eliminuje interferencje powstające od strony zasilania oraz nagłe skoki potencjałów. Ładunek przepływający przez przewód, odbierany jest i przesyłany do uziemienia przez 3 kolejne stopnie, przez co wytracany jest do poziomu bezpiecznego dla podłączonych urządzeń. Ładunek przepięciowy jest odprowadzany jednocześnie z żyły sygnałowej jak i z ekranu przewodu, chroniąc także urządzenia znajdujące się w pobliżu. Model LST-4F posiada wtyki BNC po stronie wyjściowej (strona kamer lub rejestratorów) co umożliwia jego montaż bezpośrednio przy chronionym urządzeniu. Separator zabezpiecza również kamery i rejestratory przed uszkodzeniem w wyniku różnicy potencjałów, które zdarzają się w wyniku wyładowań atmosferycznych.

Charakterystyka

• Impedancja dla przewodu koncentrycznego 75 Ohm
• Impedancja dla skrętki UTP 100 Ohm
• Maksymalna długość przewodów 300m dla sygnału kolorowego, 500m dla sygnału czarno-białego
• Pasmo przenoszenia 20Hz~10MHz
• Separacja 600V (minimalna)

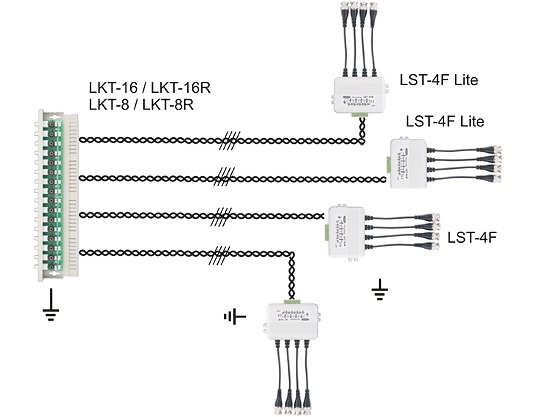

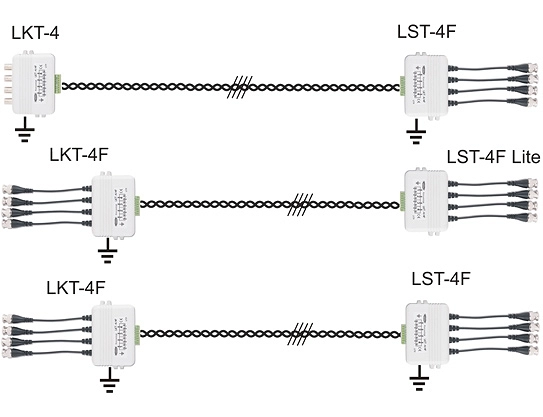

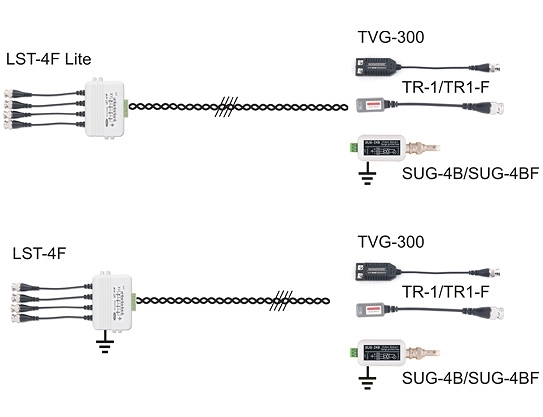

Schematy połączeń

DANE TECHNICZNE
