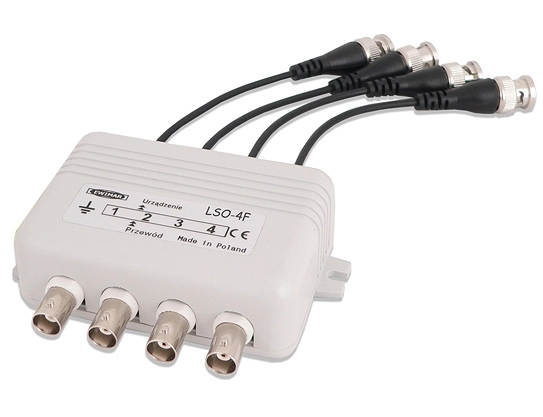

LSO-4F separator 4-kanałowy zintegrowany z zabezpieczeniem

Dostępność
Zapytaj o towar
Dostawa
od 14 zł

Kupuj taniej z kontem hurtowym. Sprawdź

Darmowa dostawaDarmowa dostawa już od 1000 zł
Szybka wysyłkaSzybka wysyłka
Serwis sprzętuSerwis sprzętu
Wsparcie techniczneWsparcie techniczne

Kupując ten produkt otrzymasz punkty w ilości: 3

Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego

LSO-4F jest 4-kanałowym urządzeniem, przeznaczonym do ochrony urządzeń telewizji przemysłowej przed skutkami wyładowań atmosferycznych, elektrostatycznych, oraz aktami wandalizmu. Separator galwaniczny skutecznie eliminuje zakłócenia w obrazie, powstające w wyniku różnic potencjałów. Występują one w sytuacjach, gdy kamery zainstalowane są na metalowych konstrukcjach (słupy, budynki metalowe), a także w przypadku zasilania poszczególnych kamer z przypadkowych źródeł. Dodatkowy filtr eliminuje interferencje powstające od strony zasilania oraz nagłe skoki potencjałów. Ładunek przepływający przez przewód, odbierany jest i przesyłany do uziemienia przez 3 kolejne stopnie, przez co wytracany jest do poziomu bezpiecznego dla podłączonych urządzeń. Ładunek przepięciowy jest odprowadzany jednocześnie z żyły sygnałowej jak i z ekranu przewodu, chroniąc także urządzenia znajdujące się w pobliżu. Model LSO-4F posiada gniazda BNC po stronie wejściowej (Linia Video) oraz przewody z wtykiem po stronie wyjściowej (strona kamer lub rejestratorów) co umożliwia jego montaż bezpośrednio przy chronionym urządzeniu. Separator zabezpiecza również kamery i rejestratory przed uszkodzeniem w wyniku różnicy potencjałów, które zdarzają się w wyniku wyładowań atmosferycznych.



Charakterystyka

  • Impedancja dla przewodu koncentrycznego 75 Ohm
  • Pasmo przenoszenia 20Hz~10MHz
  • Separacja 600V (minimalna)
  • Rezystancja izolacji 100MOhm
  • Tłumienie 0.6dB

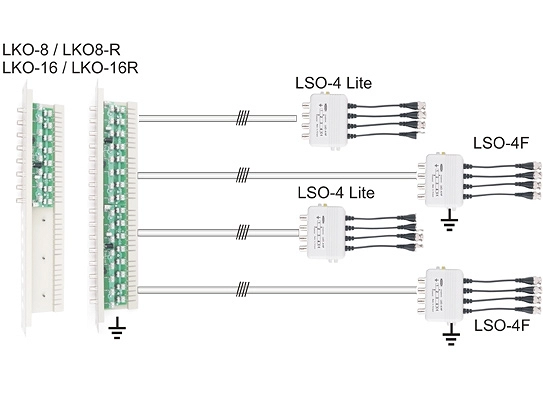

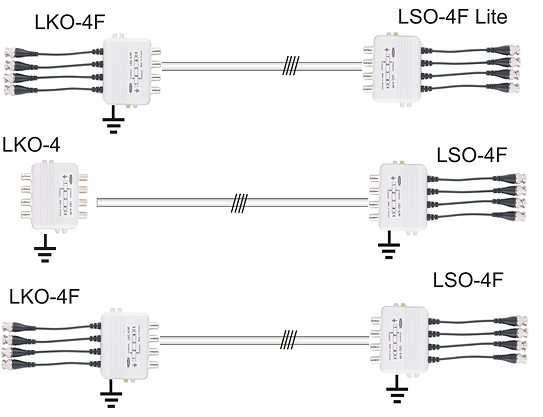

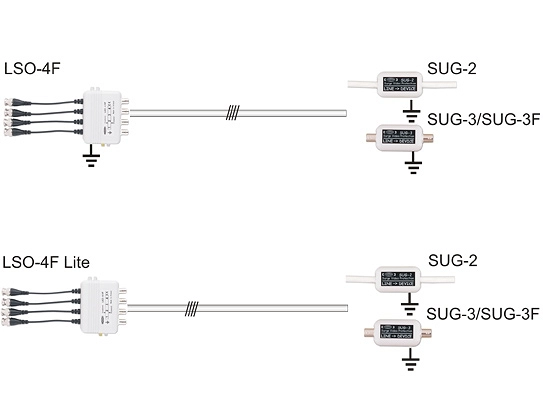

Schematy połączeń





DANE TECHNICZNE

Napięcie nominalne toru wideo5 V
Maksymalne ciągłe napięcie toru wideo6 V
Nominalny prąd wyładowczy (8/20μs) toru wideo5 kA
Maksymalny prąd wyładowczy (8/20μs) toru wideo10 kA
Napięcie protekcji (10/700μs) toru wideo< 20 V
Czas reakcji toru wideo≤ 1 ns
Tłumienie toru wideo≤ 0.5 dB
Impedancja szeregowa toru wideo≤ 1Ω
Pasmo przenoszenia toru wideo0-100 MHz
Zabezpieczenie antyprzepięcioweIskrownik, Ochronnik gazowy, Transil
Napięcie rozładowania75V, Transil 8,2V
Prąd rozłądowania2 x 10kA, Transil: 57A
Separacja galwaniczna600V (min.)
Gwarancja36 miesięcy
