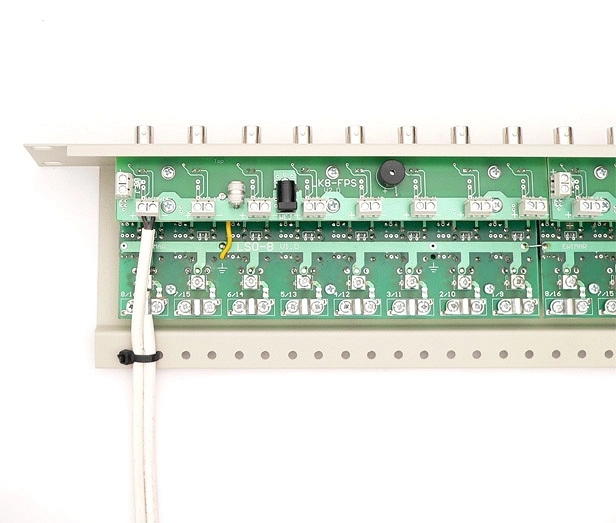

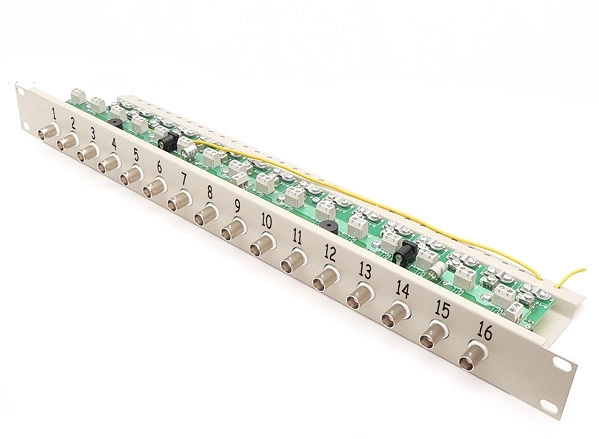

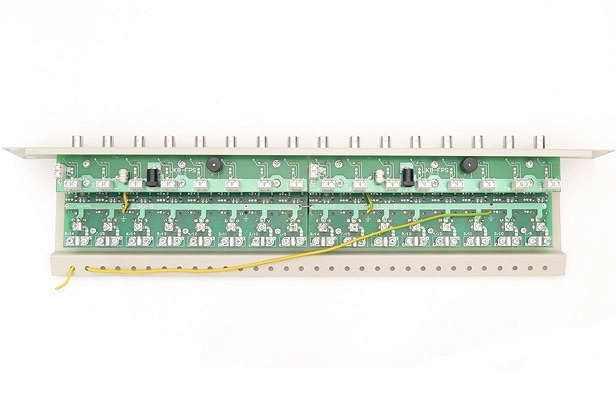

LSO-16R-FPS separator galwaniczny z zabezpieczeniem Video i dystrybucją zasilania

LSO-16R-FPS to 16-kanałowy panel zabezpieczający tor wideo i zasilania wyposażony w separację galwaniczną do szafy RACK 19", przeznaczony do zabezpieczenia urządzeń telewizji przemysłowej, przed skutkami przepięć oraz różnic potencjałów. Zawiera w sobie kilka funkcjonalnych bloków, ułatwiających wykonywanie instalacji przewodów do rejestratorów cyfrowych lub krosownic wizyjnych. 3-stopniowe zabezpieczenie, chroni urządzenia odbiorcze przed skutkami przepięć, wyładowań atmosferycznych oraz podania wysokiego napięcia przez dłuższy czas. Dławik przeciwzakłóceniowy skutecznie eliminuje interferencje pomiędzy kamerami, pochodzące od źródła zasilania z różnych faz. Separator galwaniczny niweluje zakłócenia obrazu, powstałe w wyniku występowania różnicy potencjałów na przewodach wizyjnych. Zabezpiecza urządzenia takie jak kamery i rejestratory przed uszkodzeniem, także w wyniku pojawiających się w przewodach pętli mas. Rdzeń amorficzny wprowadza znikome straty sygnału oraz zniekształcenia nieliniowe, które zawsze towarzyszą separatorom galwanicznym. Dodatkowa płyta zasilająca FPS pozwala na dystrybucję zasilania bezpośrednio z panelu do kamer, a zamontowane na niej bezpieczniki automatyczne, chronią urządzenia przed skutkami przepięć. Panel wyposażony jest w akustyczną i optyczną sygnalizację zwarcia zasilania.

Charakterystyka

• 16-kanałowy separator galwaniczny w postaci panela RACK 19" przeznaczony do zabezpieczenia urządzeń telewizji przemysłowej, przed skutkami przepięć oraz różnic potencjałów
• Wbudowany dystrybutor zasilania kamer
• 3-stopniowe zabezpieczenie przeciwprzepięciowe
• Posiada dławik przeciwzakłóceniowy który skutecznie eliminuje interferencje pomiędzy kamerami
• Dwukierunkowe działanie - Sygnał może być przesyłany w dowolną stronę

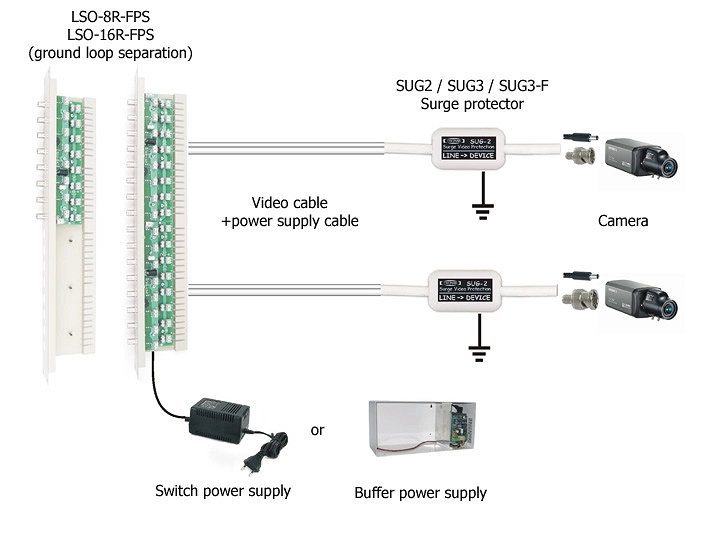

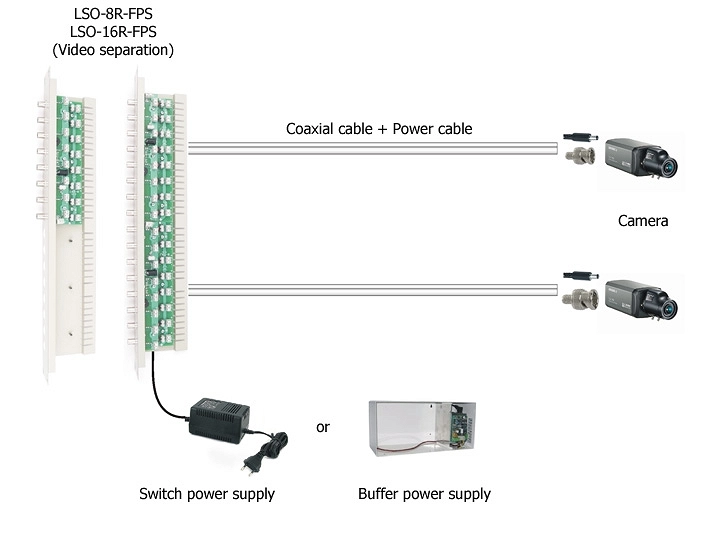

Schematy połączeń

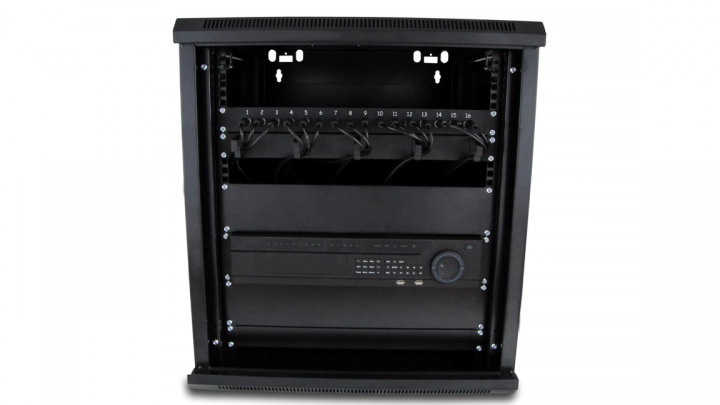

Przykładowy montaż

DANE TECHNICZNE
