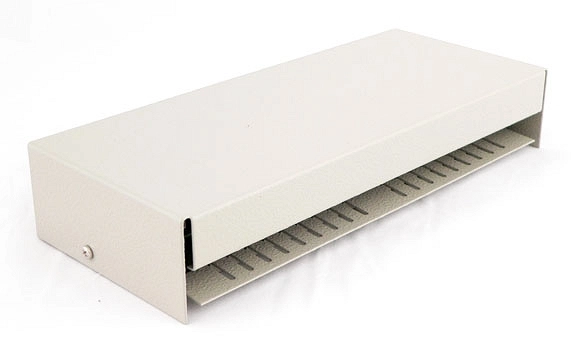

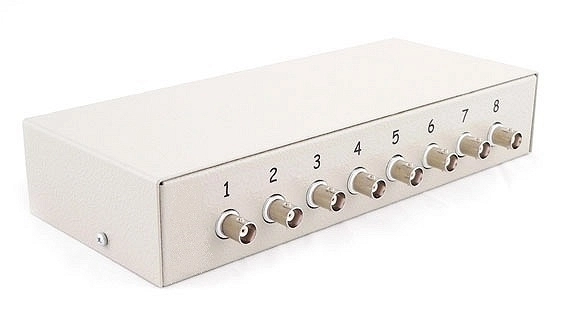

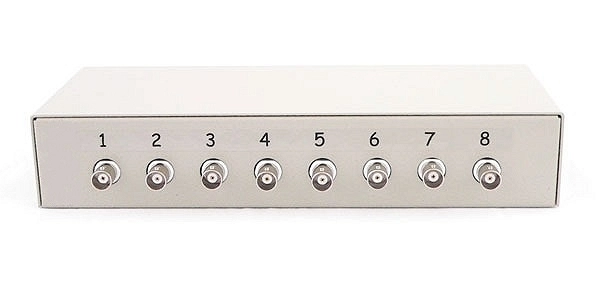

LKT-8-FPS zabezpieczenie przepięciowe z transformatorami i dystrybucją zasilania

LKT-8-FPS jest urządzeniem, zamieniającym impedancję skrętki komputerowej na impedancję przewodu koncentrycznego. Umożliwia to przesyłanie sygnału Composite Video za pomocą skrętki UTP 5 kategorii na odległość do 400m dla obrazu kolorowego oraz do 600m obrazu czarno-białego dla 8 kanałów. LKT-8-FPS działa dwukierunkowo, więc możliwe jest zastosowanie go po stronie nadawczej jak i odbiorczej. Wbudowane trójstopniowe zabezpieczenie antyprzepięciowe, ogranicza możliwość uszkodzenia urządzeń nadawczych (kamery) oraz odbiorczych (rejestratory) przed skutkami przepięć, wyładowań atmosferycznych oraz aktami wandalizmu. Każdy obwód transformatora posiada odłączany filtr podbijający wysokie częstotliwości, co ma znaczenie przy długich przewodach, lecz przy krótkich odcinkach powinien być odłączony w celu eliminacji efektu pulsowania. Specjalnie wypuszczona tylna część posiada otwory, przeznaczone do skrępowania przewodów opaskami zaciskowymi, uniemożliwiając ich przypadkowe wyrwanie. Płyta zasilająca FPS pozwala na dystrybucję zasilania bezpośrednio z panelu do kamer, a zamontowane na niej bezpieczniki automatyczne, chronią urządzenia przed skutkami przepięć. Panel wyposażony jest w akustyczną i optyczną sygnalizację zwarcia zasilania.

Charakterystyka

• zamieniaja impedancję skrętki komputerowej na impedancję przewodu koncentycznego
• Umożliwia przesyłanie sygnału na odległość do 400m dla obrazu kolorowego oraz do 600m obrazu czarno-białego
• 8 indywidualnych wyjść zasilających z bezpiecznikami polimerowymi 500mA, 750mA lub 1A (zależnie od wersji)
• Dźwiękowa sygnalizacja zwarcia
• Zabezpieczenie przed wzrostem zasilania powyżej 14,4V i odwróceniem polaryzacji zasilania

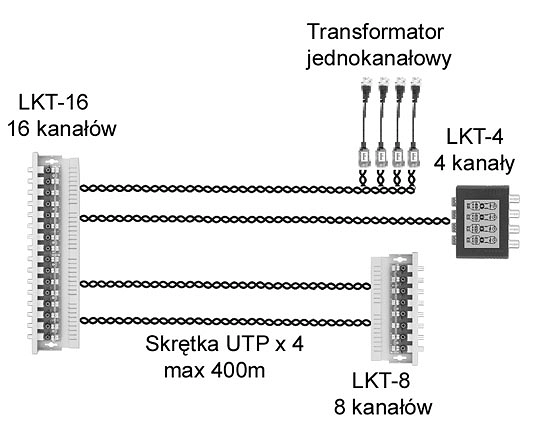

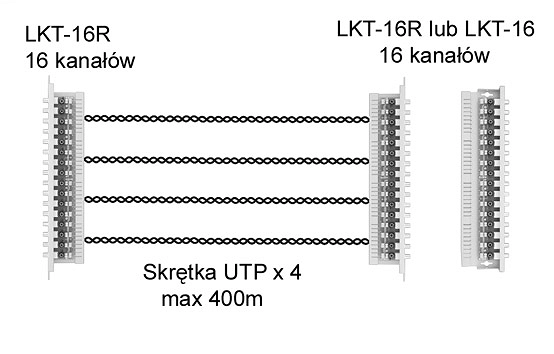

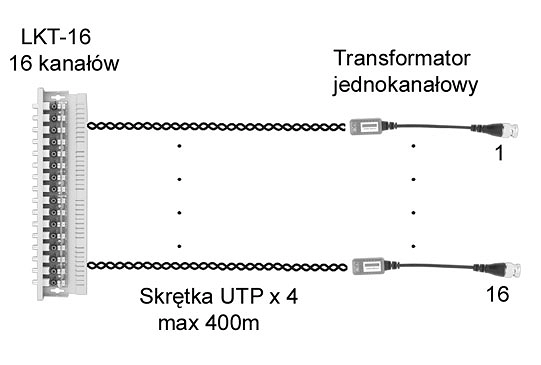

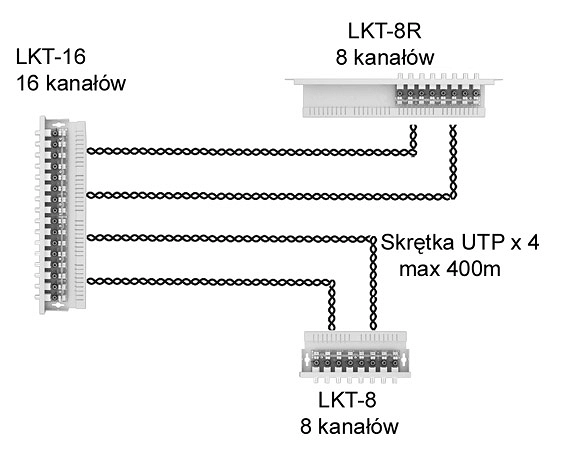

Schematy połączeń
