LHD-8R-PRO-FPS

Dostępność
Zapytaj o towar
Dostawa
od 14 zł

Kupuj taniej z kontem hurtowym. Sprawdź

Darmowa dostawaDarmowa dostawa już od 1000 zł
Szybka wysyłkaSzybka wysyłka
Serwis sprzętuSerwis sprzętu
Wsparcie techniczneWsparcie techniczne

Kupując ten produkt otrzymasz punkty w ilości: 5

Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego

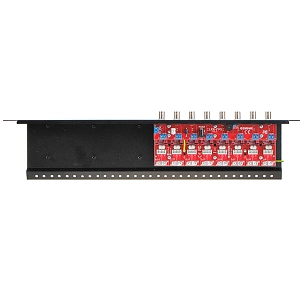

Zabezpieczenie przeciwprzepięciowe 8-kanałowe na koncentryk i skrętkę model LHD-8R-PRO-FPS.

Zapewnia wysoki stopień zabezpieczenia dla przewodu koncentrycznego 75 Ohm lub skrętki UTP. Posiada dystrybucję zasilania. Przeznaczone do urządzeń CCTV o standardach AHD, HD-CVI, HD-TVI, Turbo HD.
Możliwość niezależnego zasilania do 8 kamer.
Moduł został wyposażony w świetlny sygnalizator napięcia oraz akustyczny sygnalizator zwarcia.

Działanie opiera się na trzech stopniach ochronnych, które pracują w odpowiedniej kolejności podczas wyładowań atmosferycznych lub innych źródeł przepięć. Wysoką jakość oraz trwałość połączeń zapewnia złącze BNC. Dzięki niskiej pojemności obwodu 7 ~ 9pF nie powoduje dużych tłumienności.

Montaż: Szafa RACK.



Charakterystyka

  • Ilość kanałów wideo: 8,
  • Ochronnik gazowy: 90V, 2x10kA @ 8/20uS,
  • Mostek ochronny: 6V, 100A  8/20uS,
  • Impedancja dla przewodu koncentrycznego: 75 Ohm,
  • Pojemność obwodu zabezpieczenia: 7~9pF,
  • Pasmo przenoszenia: 100 MHz,
  • Tłumienie: 0,4 dB,
  • Max. poziom przepięcia: 4kV.

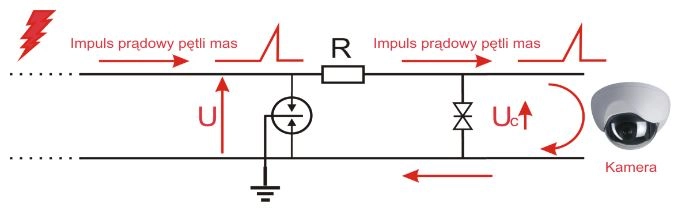

Schemat



DANE TECHNICZNE

Ilość kanałów wideo8
Impedancja75 Ohm
Przewód wejściowyKoncentryczny/UTP
Złącze wyjściowe (Urządzenie)Gniazdo BNC
Pasmo przenoszenia100 MHz
Tłumienie0,4 dB
Zabezpieczenie antyprzepięcioweIskrownik, Ochronnik gazowy, Transil
Ochrona linia-ziemiaOchronnik gazowy: 90V, 2x10kA @ 8/20uS
Ochrona linia-liniaMostek ochronny: 6V, 100A  8/20uS
Maksymalny poziom przepięcia4 kV
Pojemność obwodu zabezpieczenia7~9pF
Temperatura pracy-40˚C do +60˚C
Ilość kanałów zasilania z bezpiecznikiem8 x 12V (bezpiecznik 750mA)
Nominalny prąd wyładowczy (8/20µs) toru zasilania5 kA
Maksymalny prąd wyładowczy (8/20µs) toru zasilania10 kA
Napięcie protekcji toru zasilania< 200 V (8/20µs)
Prąd przeciążenia toru zasilania< 200 V (8/20µs)
Prąd upływu toru zasilania≤ 10 A
Czas reakcji toru zasilania≤ 25 ns
Wymiary1U RACK 19'' (482 mm x 115 mm x 42 mm)
