BCS-VDIP5 Jednorodzinny zestaw videodomofonowy IP BCS

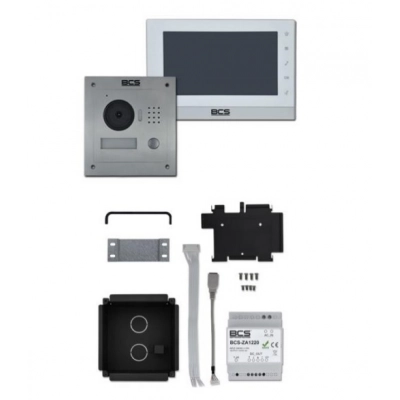

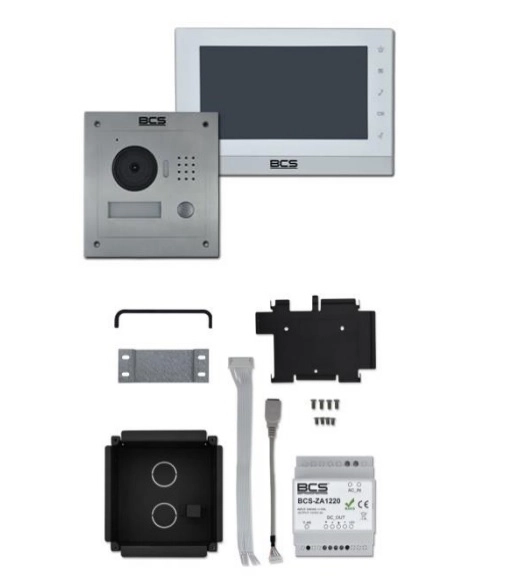

BCS-VDIP5 marki BCS Line to jednorodzinny zestaw wideodomofonowy IP BCS o rozszerzonej funkcjonalności. W skład zestawu wchodzi: zewnętrzny panel BCS-PAN1202S z kamerą kolor i obiektywem szerokokątnym 2.8mm, wraz z puszką do montażu podtynkowego, systemowy zasilacz DIN BCS-ZA1220 oraz monitor BCS-MON7200W koloru białego, z 7 calowym dotykowym ekranem pojemnościowym, o rozdzielczości 800x480.

System można rozbudować do 6 monitorów oraz do 20 paneli zewnętrznych (wejść). Integracja z telewizją przemysłową IP BCS - obraz z kamer paneli zewnętrznych może być zapisywany na rejestratorach BCS LINE: sieciowych oraz analogowych i HDCVI z opcją hybrydy i trybrydy, oraz na rejestratorach BCS POINT (zależnie od wersji firmware) za pomocą protokołu RTSP. Ponadto każdy monitor ma możliwość wyświetlania obrazu z kamer IP (wsparcie kamer BCS LINE, BCS POINT oraz Onvif, do 32 kamer na każdy monitor), możliwość podglądu obrazu z kamery w programie SMART PSS. Dodatkowym atutem jest możliwość obsługi podstawowych funkcji wideodomofonu na telefonie komórkowym z zainstalowaną aplikacją BCS Viewer. Aplikacja działa zarówno w sieci Wifi jak i poprzez GSM. Do prawidłowego działania nie jest wymagane aby aplikacja była włączona ani pracowała w tle.

Nowa funkcjonalność panela BCS-PAN1202S: nowa konstrukcja z frontem wykonanym ze stali o grubości 1.2mm, dzięki czemu przy instalacji podtynkowej panel wystaje minimalnie nad powierzchnię montażu, podświetlany wizytownik, możliwość mechanicznej regulacji obiektywu o 15 stopni w dowolnym kierunku oraz możliwość podłączenia dodatkowego modułu przekaźnkowego BCS-MODKD2, który posiada wbudowany przekaźnik, umożliwiający sterowanie dowolnym urządzeniem, w tym bramą wjazdową.

Nowa funkcjonalność monitora BCS-MON7200W: mniejsze wymiary, montaż natykowy (dostęp do portów z boku urządzenia), wbudowane wyjście przekaźnikowe NO do dowolnego zastosowania, możliwość niezależnego sterowania dwoma przekaźnikami w panelu zewnętrznym (dotyczy panela BCS-PAN1202S oraz modułu kamery BCS-PAN-KAM z podłączonym modułem przekaźnikowym BCS-MODKD2), podgląd do 32 kamer IP (wsparcie kamer BCS LINE /POINT oraz kamer innych producentów za pomocą Onvif), dostęp do karty pamięci z zewnątrz (karta nie jest dostarczana razem z urządzeniem). Na uwagę zasługuje fakt, iż przekaźnik (przekaźniki) panelu głównego można aktywować z monitora również z poziomu podglądu dowolnej kamery IP, a więc użytkownik może na przykład obserować podjaz lub bramę wjazdową i w dowolnej chwilą ją otworzyć.

Dodatkowo dla systemów niestandardowych: z niskim ogrodzeniem lub takich, gdzie specyfika instalacji wymaga założenia panelu dalej od kontrolowanego wejścia, za czym idzie ryzyko, że kamera nie obejmie w całości osoby dzwoniącej przewidzieliśmy specjalną funkcję, która umożliwia na monitorze ręczne przełączenie kanału wideo na wskazaną kamerę IP podczas wywołania monitora lub podczas samej rozmowy. W każdej chwili jest możliwy powrót do kamery domofonu. W przypadku, gdy w systemie istnieje wiele kamer IP, użytkownik może wybrać, z której kamery obraz chce zobaczyć.

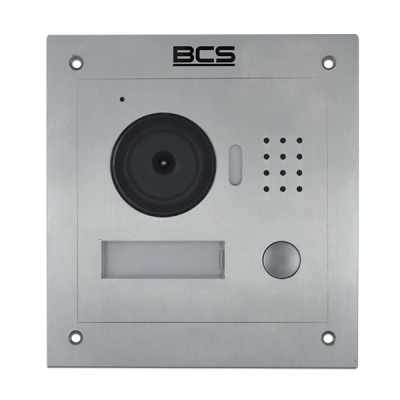

Charakterystyka PANELU ZEWNĘTRZNEGO BCS-PAN1202S

• Front koloru srebrnego, wykonany ze stali
• Kamera kolor CMOS 1/3" z automatycznym podświetlaniem LED
• Obsługiwana rozdzielczość: WVGA
• Obiektyw szerokokątny 2.8mm, kąt widzenia kamery poziomo ok. 80°, 64° pionowo
• Mechaniczna regulacja kąta widzenia kamery w dowolnym kierunku o 15 stopni
• Wbudowana usługa Web Service - zarządzanie za pomocą przeglądarki internetowej
• Wbudowany przekaźnik (C, NO, NC), maksymalne obciążenie przekaźnika 24VDC 1A
• Wbudowane wyjście napięciowe +12VDC do zasilania modułu przekaźnikowego BCS-MODKD2 lub elektro zaczepu - maksymalna wydajność wyjścia: 300mA
• Obsługa dodatkowego przekaźnika za pomocą modułu kontroli dostępu BCS-MODKD (dostępny osobno), panel komunikuje się modułem za pomocą RS485
• Obsługa przycisku wyjścia
• Wbudowany styk sabotażowy, który uruchamia alarm akustyczny przy próbie otwarcia obudowy
• Jeden przycisk wywołania
• Wbudowane komunikaty głosowe ułatwiające obsługę
• Możliwość nagrania wiadomości audio-video dla lokatora w przypadku nieodebrania połączenia / nieobceności lokatora
• Zasilanie lokalne 12VDC lub 24VDC
• Montaż podtynkowy / natynkowy (puszka do montażu podtynkowego oraz natynkowego dostępna osobno)
• Możliwość obsługi za pomocą telefonu komórkowego z aplikacją BCS Viewer lub BCS Viewer Lite przez Wifi oraz GSM
• Aplikacja mobilna dla systemu Google Android jest do pobrania z serwisu Goole Play
• Aplikacja mobilna dla systemu Apple iOS jest do pobrania z serwisu App Store
• Podłączenie magistrali - 1 x gniazdo Ethernet auto 10/100 Mbps (przewód UTP Cat.5, standard B)
• Protokół TCP/IP
• Wymiary wys/szer/gł 140x129x32.2mm
• Pobór prądu: czuwanie max 1W, praca max 10W
• Środowisko pracy -30°C ~ +60°C; 10 - 90 % RH
• Waga 0.8kg
• Klasa szczelności IP54
• Możliwość nagrywania wideo przez wszystkie rejestratory BCS Line obsługujące kanały IP, w tym: rejestratory sieciowe oraz analogowe i HDCVI z opcją hybrydy i trybrydy

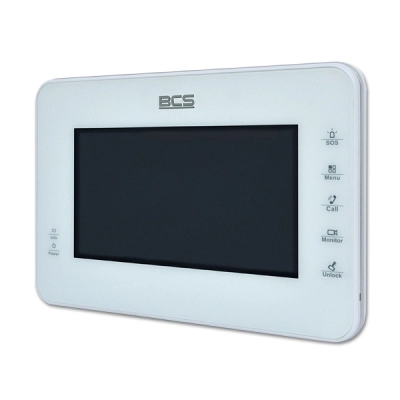

Charakterystyka MONITORA BCS-MON7200B

• Głośnomówiący monitor wideodomofonowy IP, obudowa w kolorze biało-srebrnym
• Dotykowy ekran pojemnościowy o przekątnej 7" i rozdzielczości 800*480
• Monitor zarządzany za pomocą graficznego interfejsu oraz 5 przycisków szybkiego wyboru
• Wbudowane wyjście przekaźnikowe C,NO sterowane bezpośrednio z ekranu monitora
• Wbudowany spis lokatorów oraz lista połączeń
• Możliwość zapisu zdjęć i nagrań z kamer paneli zewnętrznych
• Automatyczny zapis zdjęć osób dzwoniących na karcie pamięci (karta pamięci nie jest dostarczana wraz z urządzeniem)
• Gniazdo na kartę pamięci micro SD (max 4GB) z dostępem z zewnątrz
• Funkcja Alarm umożliwiająca podłączenie 6 czujników NO/NC, podział na strefy, historia
• Możliwość wyświetlenia obrazu z kamer IP (protokół BCS, do 32 kamer na każdy monitor)
• Rozbudowa do 6 monitorów oraz 20 paneli zewnętrznych
• Funkcja interkomu audio pomiędzy wszystkimi monitorami w tym samym budynku
• Montaż natynkowy, podstawa montażowa w komplecie, porty usytuowane z boku monitora
• Zasilanie lokalne 12VDC lub PoE 24V (wymagany switch BCS-SP06 oraz zasilacz BCS-ZA2425)
• Sterowanie przekaźnikiem (lub dwoma przekaźnikami w przypadku panelu BCS-PAN1202S z modułem kontroli
• dostępu BCS-MODKD) z poziomu monitora w trakcie wywołania, rozmowy oraz podglądu kamery domofonu lub innej kamery IP
• Możliwość przełączenia podczas wywołania/rozmowy obrazu z kamery domofonu na inną wskazaną kamerę IP oraz powrót do kamery domofonu w dowolnym momencie
• Dedykowany przycisk na ekranie monitora do sterowania dodatkowym przekaźnikiem (dotyczy panelu BCSPAN1202S z modułem BCS-MODKD)

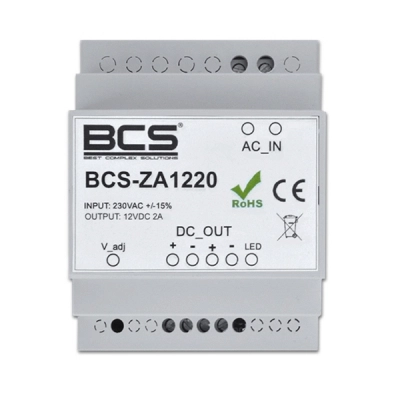

Charakterystyka ZASILACZA BCS-ZA1220

• Napięcie wyjściowe 12VDC
• Regulacja napięcia wyjściowego w zakresie 10.3-14.3V
• Prąd wyjściowy 2A
• Zakres napięcia wejściowego 90-240V AC 50-60 Hz
• Podwójne wyjście DC
• Zabezpieczenie przeciwzwarciowe wyjścia 12V
• Zabezpieczenie przeciwprzeciążeniowe na poziomie 3.5A
• Zabezpieczenie termiczne
• Dodatkowe zabezpieczenie przeciwprzepięciowe wyjścia DC oraz wejścia AC
• Wbudowana kontrolka LED sygnalizacji napięcia wyjściowego
• Montaż na szynie TS 35 lub powierzchniowy za pomocą adaptera
• Przeznaczony do instalacji wewnątrz pomieszczeń
• Sygnalizacja pracy diodą LED
• Automatyczny powrót po eliminacji zwarcia
• Moc 25W
• Sprawność >85%
• Szerokość DIN 4
• Wymiary 70 x 90 x 65 (Szer. x Wys. x Gł.)

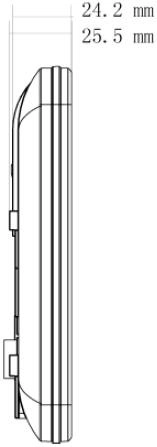

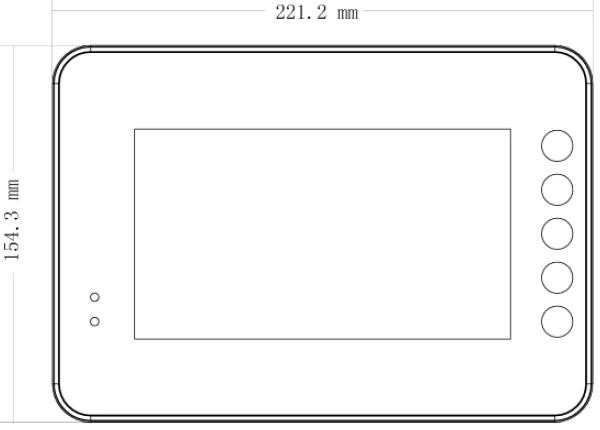

Schemat Wymiarów

DANE TECHNICZNE MONITORA BCS-MON7000w

DANE TECHNICZNE panelu zewnętrznego ip BCS-PAN1202S

DANE TECHNICZNE ZASILACZA BCS-ZA1220

Połączenie panelu z wideomonitorem

Podłączenie przycisku wyjścia elektrozaczepu

Podłączenie MODKD2

Podłączenie MODKD2 z osobnego zasilacza

Tabela odległości

Zasilenie elektrozaczepu z osobnego zasilacza
