BCS-SD15/12 przetwornica obniżająco-stabilizująca do zasilania wideodomofonowego panelu IP

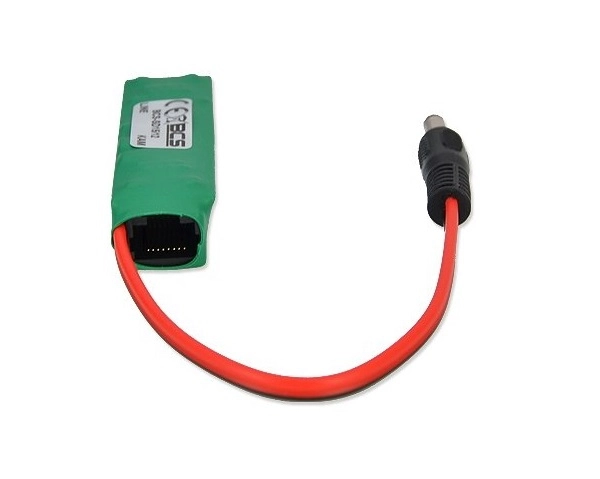

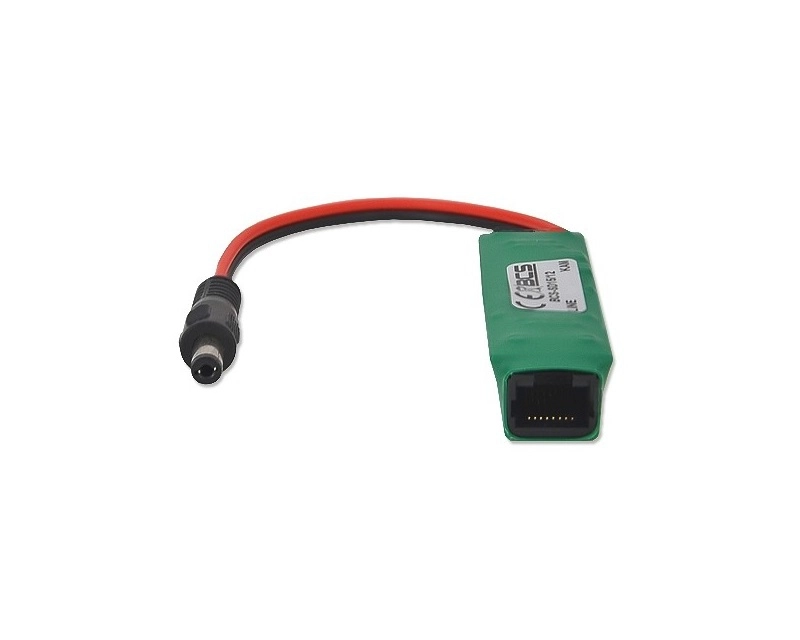

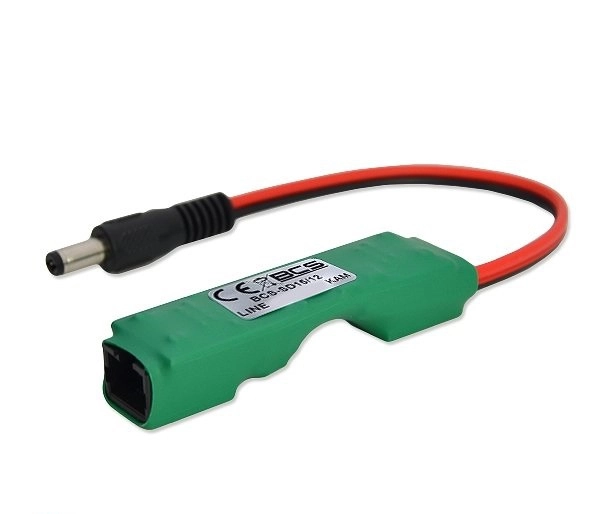

BCS-SD15/12 marki BCS Line to przetwornica obniżająco-stabilizująca do zasilania wideodomofonowego panelu zewnętrznego oraz innych urządzeń z 12VDC po passive PoE. Umożliwia zasilanie za pomocą jednego przewodu UTP Cat. na dalekie odległości. Do przesyłu zasilania wykorzystuje wolne pary w przewodzie LAN (standard T568B). Na wejściu wymaga podania zasilania z zakresu 35-56 VDC, natomiast na wyjściu obniża i stabilizuje napięcie do 12VDC. Posiada jedno wejście PoE oraz jedno wyjście LAN (gniazda Ethernet) i wyjście zasilania 12 VDC (wtyk DC).

Ze względu na ograniczenia mocy w switchach PoE wg standardu af (max 15W) zalecane jest bezpośrednie podanie napięcia na wolne pary przewodu UTP za pomocą adaptera BCS-ADPOE.

Charakterystyka

• Zastosowanie: zasilanie urządzeń pracujących na 12V DC pojednym przewodzie UTP
• Zalecane jest użycie adaptera BCS-ADPOE w celu podania zasilania na wolne pary w przewodzie LAN
• Umożliwia zasilanie wideodomofonowego panelu zewnętrznego i innych urządzeń za pomocą standardowych switchy LAN 10/100 Mbit po jednym przewodzie UTP Cat. 5e (w przypadku switchy LAN konieczny jest adapter BCS-ADPOE i podanie zasilania bezpośrednio na wolne pary)
• Zakres napięcia wejściowego PoE 35-56 VDC (napięcie podawane na parę brązowo-białą oraz niebiesko-białą
• 1 wejście PoE (gniazdo RJ45)
• 1 wyjście LAN (gniazdo RJ45)
• Wyjście 12 VDC (dołączony przewód z wtykiem DC 5,5/2,1 mm), max prąd na wyjściu: 1A
• Klasa szczelności: IP20
• Sygnalizacja zasilania wyjścia: dioda LED czerwona wewnętrz gniazda RJ45
• Wymiary: 72*20*16 mm (Szer*Wys*Gł)
• Obudowa: izolacyjna folia polietylenowa
• Temperatura pracy: -10° C ~ +40° C

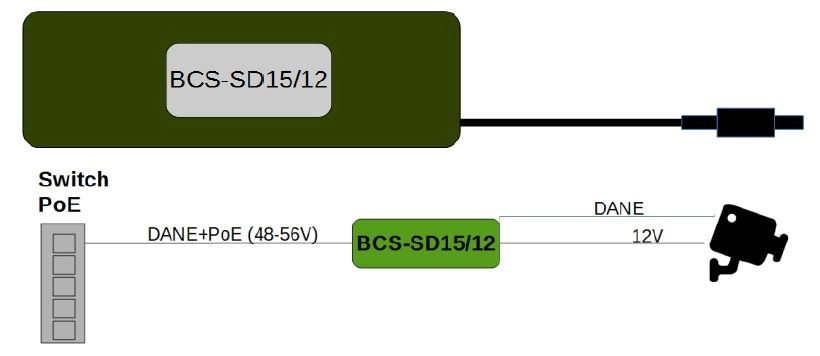

Schemat połączeń
