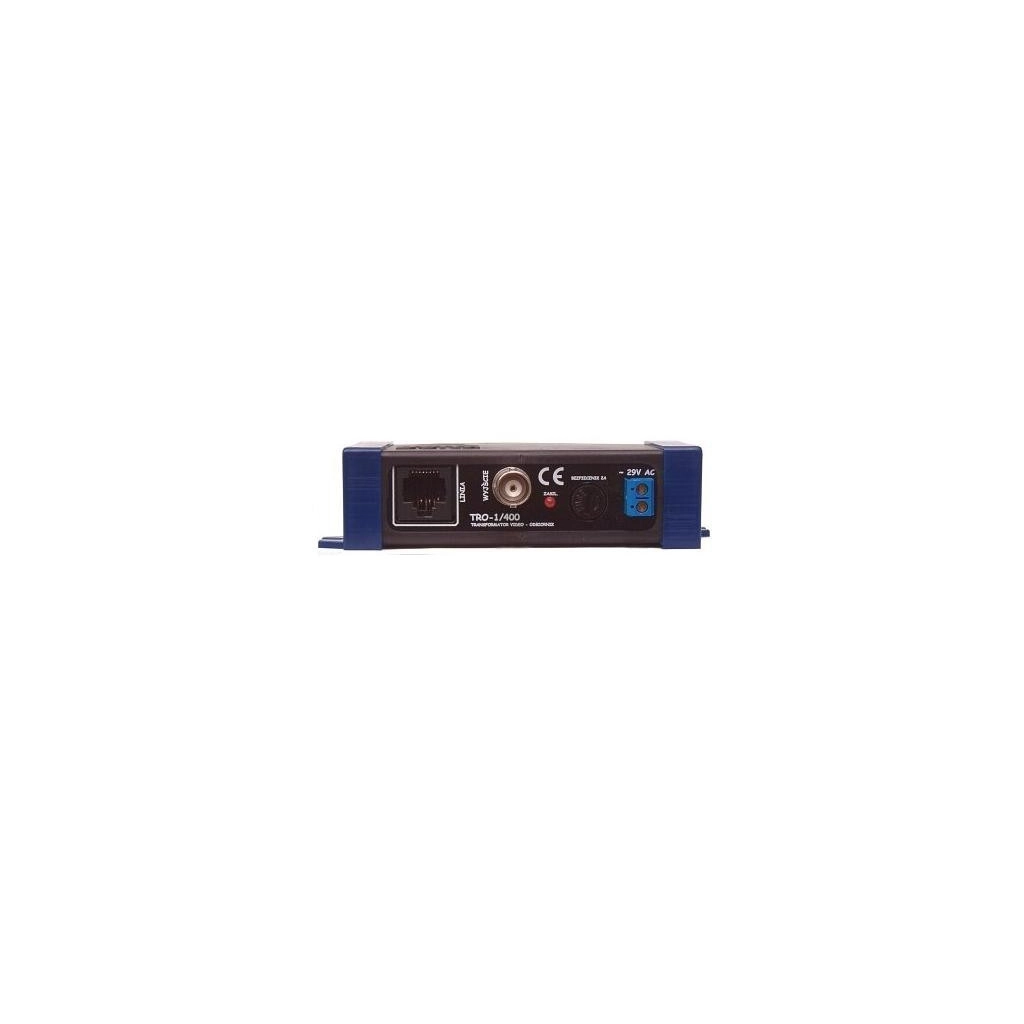

TRO-1/400 nie jest urządzeniem autonomicznym. Musi współpracować z TRN-1/400. TRO-1/400 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400m. Odbiornik TRO-1/400 wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem.
Charakterystyka
- Urządzenie nie jest urządzeniem autonomicznym. Musi współpracować z TRN-1/400.
- TRO-1/400 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP).
- 1 kanał Video 1 kanał DC
- Napięcie wejściowe max. 29 V AC / 1 A
- Zasięg wideo: max. 400 m UTP kat. 5e

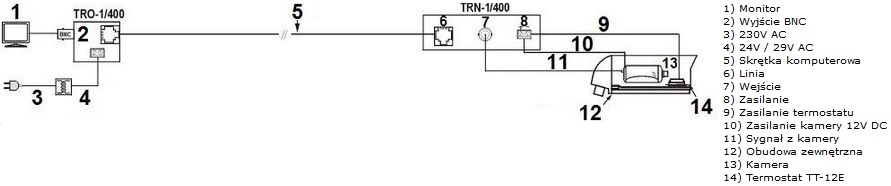

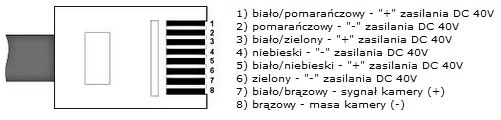

Schematy połączeń
Dane techniczne
Napięcie wejściowe | max. 29 V AC / 1 A |
Rodzaj urządzenia | Aktywne / Odbiornik |
Liczba kanałów | 1 Wideo 1 DC |
Napięcie we/wy 75Ω (CVBS) | 1 Vpp |
Zasięg wideo | max. 400 m UTP kat. 5e |
Napięcie wyjściowe | max. 40 V DC / 1 A |
Zakres pasma wideo | 0 ... 50 MHz |
Wybrane cechy | Bezpiecznik zwłoczny 5x20, 2 A / 250 V |
Impedancja złącza symetrycznego | 100 Ω |
Typ złącz | BNC Gniazdo Wideo Zaciski kablowe DC |
Typ złącza symetrycznego | RJ-45 (8-pin, 4 pary) Gniazdo |
Zasięg transmisji zasilania | Zasilanie 24 V: 1080 m @ 250 mA 260 m @ 750 mA
Zasilanie 29 V: 1600 m @ 250 mA 500 m @ 750 mA |
Waga | 0.100 kg |
Wymiary | 117 x 64 x 30 mm |
Gwarancja | 2 lata |
