ETH10-2wire-A-SET ATTE konwertery Ethernet PoE po 2 żyłach do 1000m

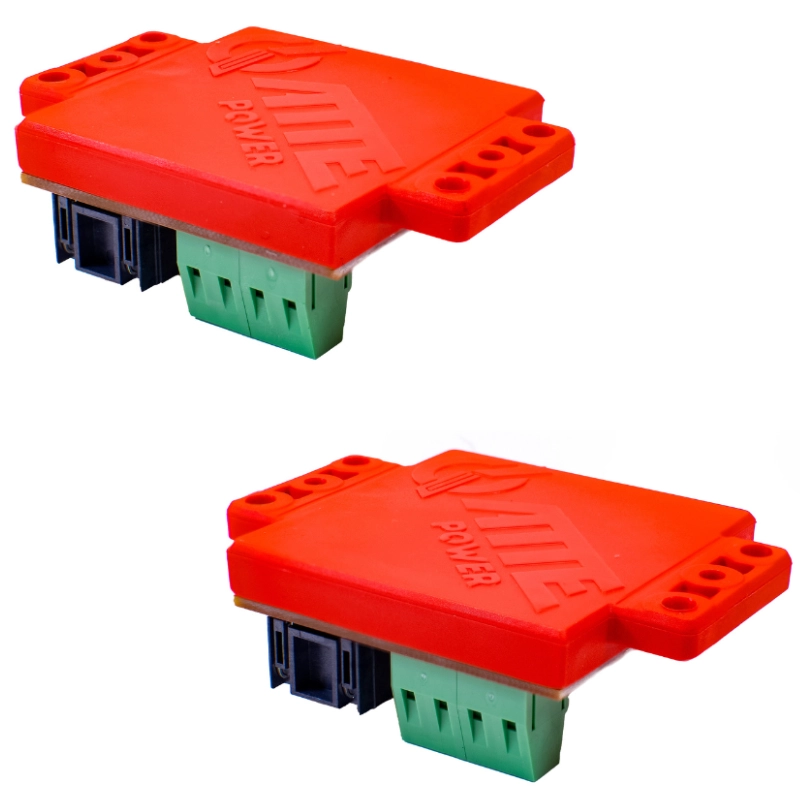

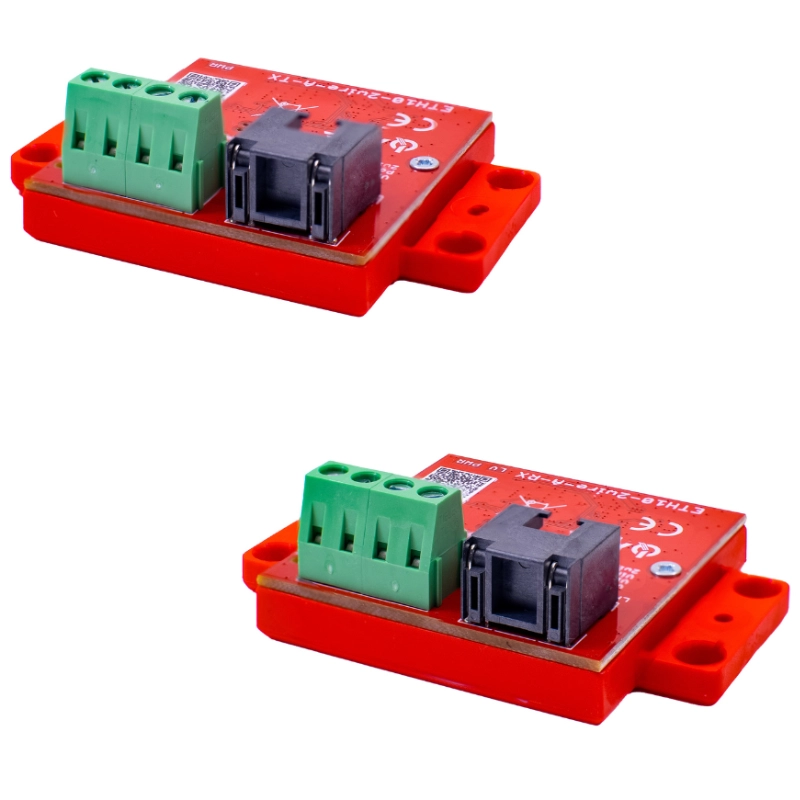

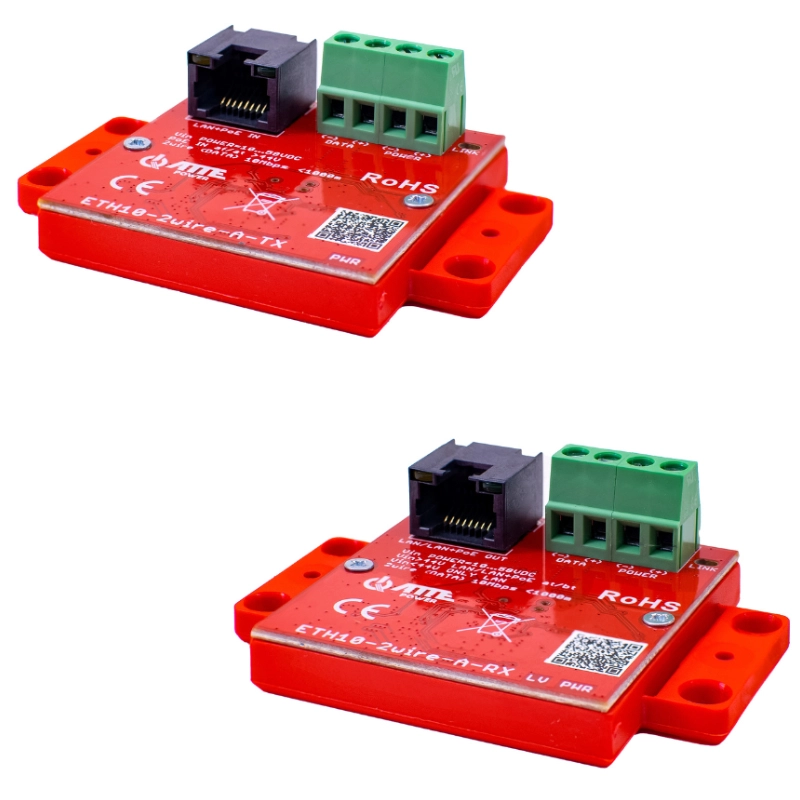

ATTE ETH10-2wire-A-SET zestaw konwerterów Ethernet i PoE po 2 żyłach

Zestaw aktywnych konwerterów ATTE ETH10-2wire-A-SET to profesjonalne rozwiązanie umożliwiające transmisję danych Ethernet oraz zasilania PoE z wykorzystaniem zaledwie dwóch dowolnych żył przewodu (np. jednej pary w skrętce UTP). System zaprojektowano z myślą o modernizacji istniejących instalacji niskoprądowych, gdzie wymiana okablowania jest niemożliwa lub zbyt kosztowna. Konwertery charakteryzują się wysoką odpornością na zakłócenia elektromagnetyczne, co pozwala na stabilną pracę w wymagających środowiskach, w tym w windach, na starym okablowaniu telefonicznym czy w instalacjach, w których część żył przewodu uległa uszkodzeniu.

Elastyczne zastosowania i daleki zasięg

System ETH10-2wire-A-SET pozwala na przesył sygnału sieciowego o prędkości 10 Mbps na odległość sięgającą nawet 1000 metrów w przypadku użycia przewodu typu skrętka UTP. Urządzenie doskonale sprawdza się przy migracji z systemów analogowych na cyfrowe (IP), umożliwiając instalację kamer sieciowych na starym okablowaniu. Konwertery wspierają standardy PoE (802.3af/at oraz Passive), co pozwala na zasilanie kamer IP bezpośrednio przez tor transmisyjny. W przypadku korzystania z bardzo długich odcinków przewodu, zestaw umożliwia zasilanie lokalne poprzez złącza śrubowe POWER, gwarantując odpowiednie napięcie dla odbiornika PoE.

Inteligentna diagnostyka i kompaktowa obudowa

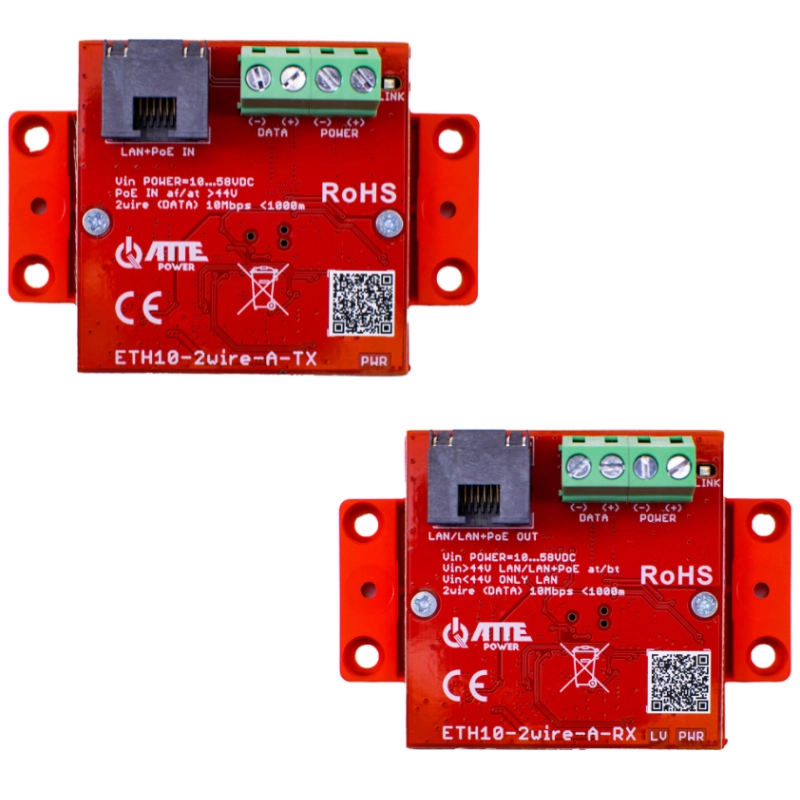

Urządzenie posiada rozbudowany system sygnalizacji LED, który ułatwia diagnostykę instalacji. Oprócz standardowych wskaźników zasilania (PWR), linku (LINK) i transmisji, moduł odbiorczy wyposażono w diodę LV (Low Voltage), która zatrzaskuje się w momencie spadku napięcia poniżej 44 V DC. Pozwala to na szybką identyfikację problemów z zasilaniem, które mogłyby prowadzić do niestabilnej pracy urządzeń końcowych. Dzięki niewielkim wymiarom konwerter można zamontować bezpośrednio w podstawie kamery lub małej puszce instalacyjnej.

Uniwersalny montaż i zabezpieczenia

Konstrukcja urządzenia bazuje na uniwersalnej podstawce montażowej, która jest w pełni kompatybilna z systemem otworowania obudów ABOX (raster 10,8 mm). Pozwala to na łatwą integrację w szafach dystrybucyjnych oraz adapterach RACK. W razie potrzeby montażu na szynie DIN, użytkownik może skorzystać z dedykowanego adaptera ADD-TH35. Urządzenie posiada klasę szczelności IP20, dlatego w zastosowaniach zewnętrznych należy umieścić je w odpowiedniej obudowie ochronnej (minimum IP44).

Charakterystyka produktu

• Typ urządzenia: Aktywny zestaw konwerterów Ethernet i PoE po 2 żyłach,
• Zastosowanie: Transmisja LAN+PoE na starym okablowaniu, modernizacja systemów CCTV,
• Maksymalny zasięg: Do 1000 m (przewód UTP),
• Standardy PoE: 802.3af/at, Passive,
• Funkcje diagnostyczne: Wskaźnik niskiego napięcia LV (<44V),
• Montaż: Podstawka uniwersalna (opcja RACK, TH35, kołki),
• Warunki otoczenia: od −25 °C do +65 °C,
• Wymiary zewnętrzne: 51 × 51(73) × 22 mm.


Specyfikacja Techniczna ATTE ETH10-2wire-A-SET

Wskazówki instalacyjne

• Wybór przewodu: Choć konwertery współpracują z dowolną parą przewodów, najwyższą stabilność i maksymalny zasięg do 1000 m uzyskasz, stosując skrętkę UTP. W przypadku użycia przewodów nieskręcanych zasięg oraz przepustowość mogą być ograniczone.
• Zasilanie PoE: Jeśli zasilasz zestaw bezpośrednio ze switcha PoE (przez port PoE IN), upewnij się, że budżet mocy switcha jest wystarczający dla odbiornika (kamery) oraz strat własnych konwerterów. Przy długich odcinkach kabla zaleca się stosowanie zewnętrznego zasilacza podłączonego do złącza śrubowego POWER.
• Diagnostyka diody LV: Zwracaj szczególną uwagę na diodę LV na odbiorniku. Jeśli zaświeci się na czerwono, oznacza to, że napięcie spadło poniżej 44 V. Sprawdź stan połączeń, długość kabla lub zastosuj mocniejszy zasilacz zewnętrzny.
• Ochrona atmosferyczna: Pamiętaj, że konwertery posiadają stopień ochrony IP20. Instalując je na zewnątrz, umieść moduły w hermetycznej puszce instalacyjnej o klasie szczelności minimum IP44.
• Ograniczona przestrzeń: Jeśli instalujesz moduł wewnątrz podstawy kamery, dopuszczalne jest ostrożne nacięcie i wyłamanie uchwytów montażowych podstawki.
• Połączenia kaskadowe: Możesz uruchomić kilka zestawów na różnych parach żył w jednym przewodzie wielożyłowym, zachowując podstawowe zasady separacji sygnałów.

Przykłady zastosowań

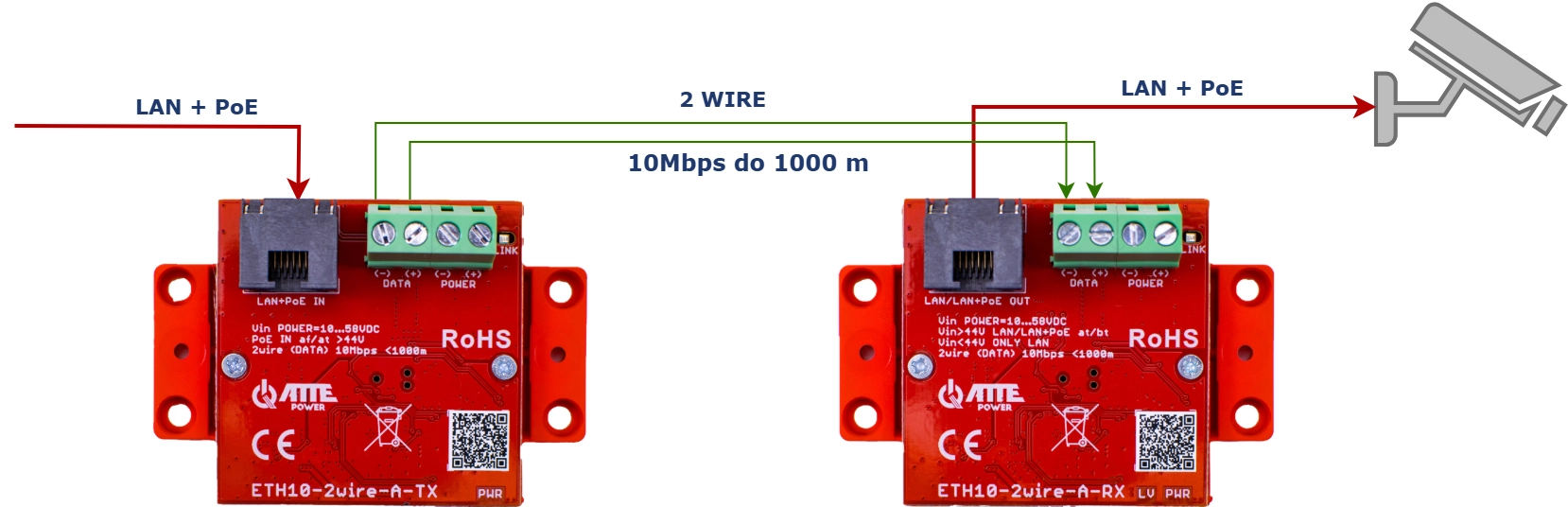

Przykład zastosowania ETH10-2wire-A-SET do zasilania jednej kamery IP PoE.

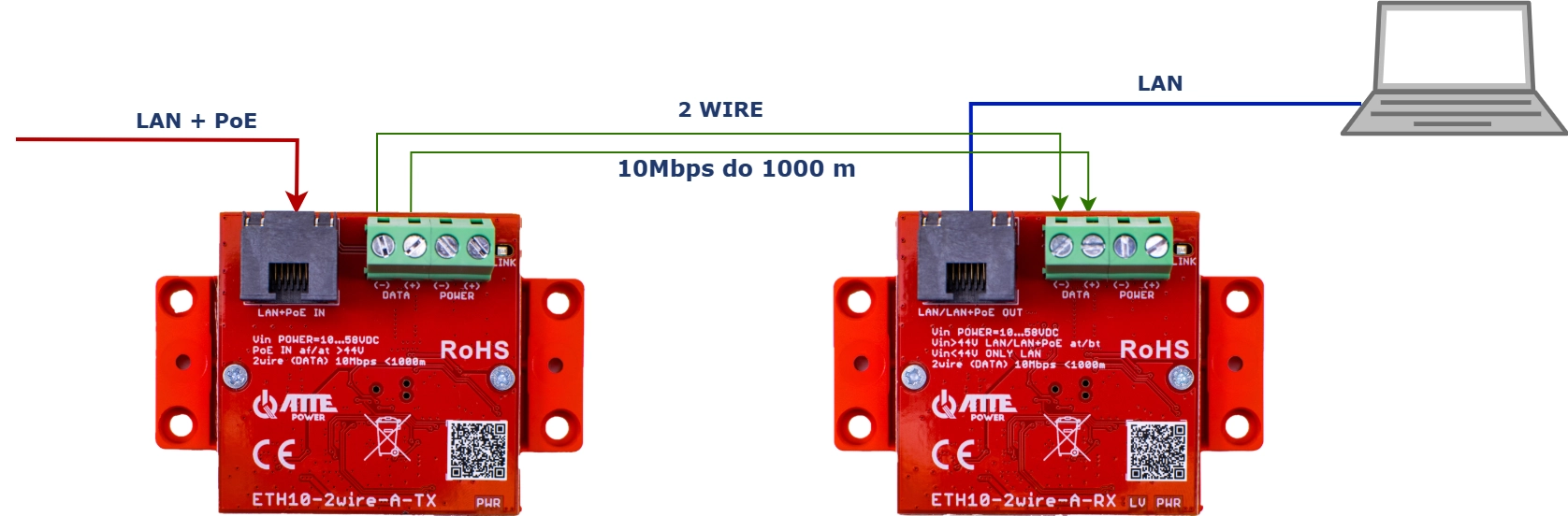

Przykładowe zastosowanie ETH10-2wire-A-SET do przesyłu transmisji Ethernet 10Mbps.

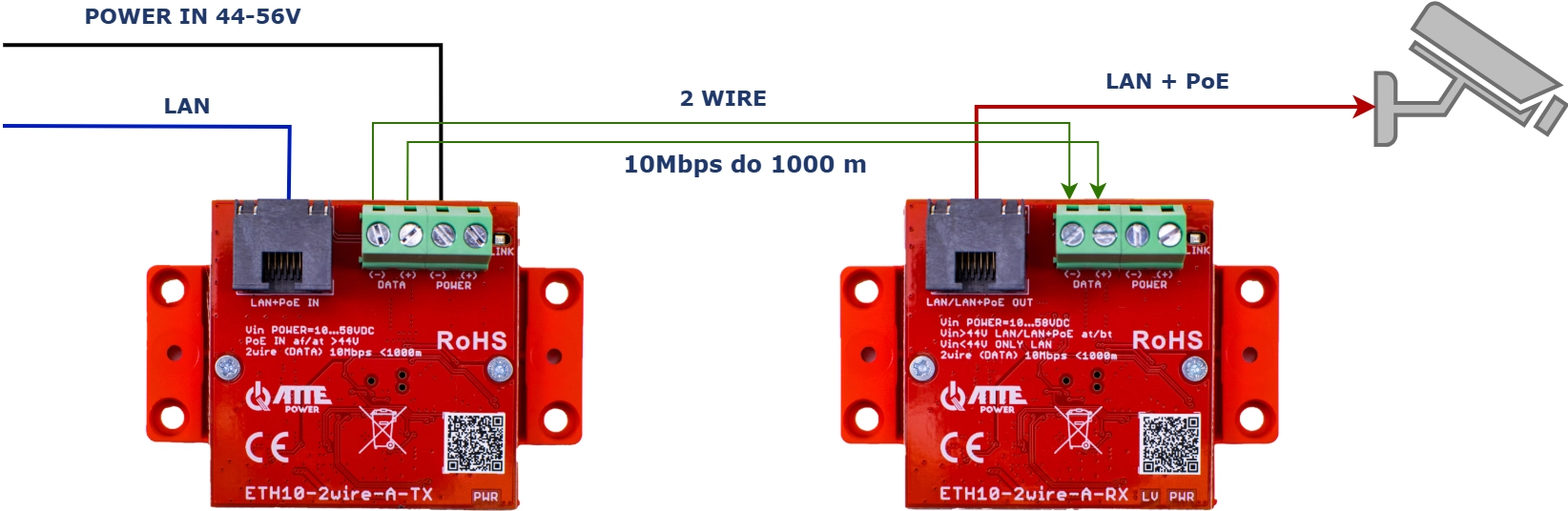

Przykładowe zastosowanie ETH10-2wire-A-SET do zasilania jednej kamery IP PoE zasilając moduły zasilaczem zewnętrznym.

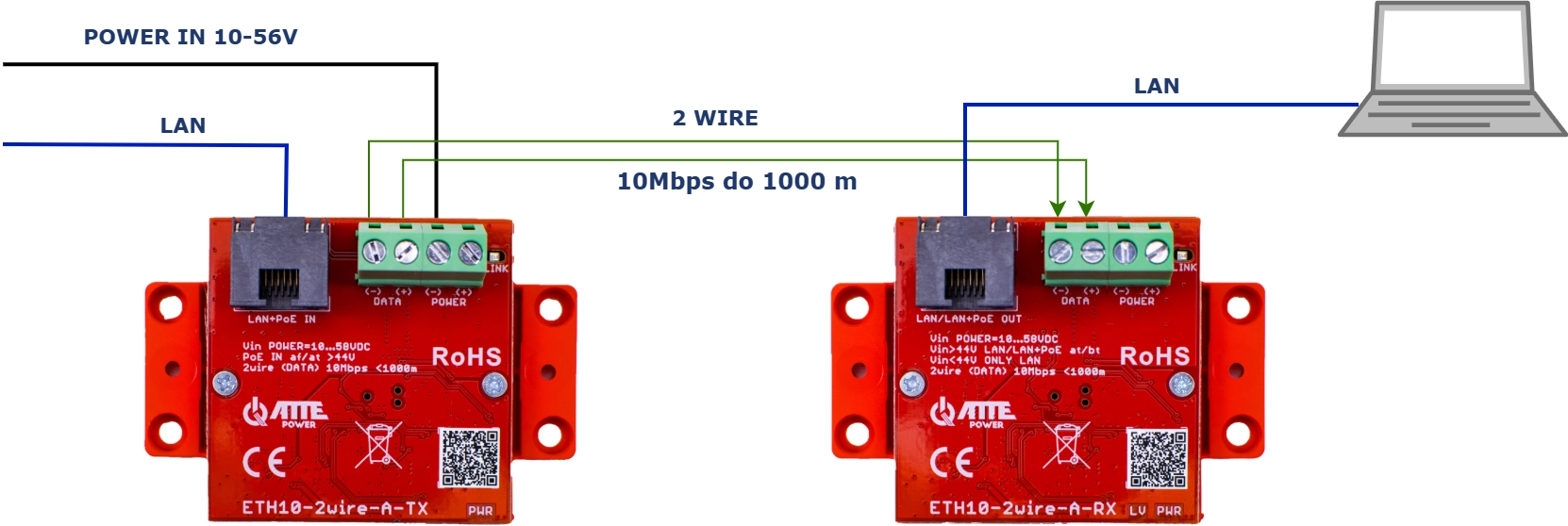

Przykładowe zastosowanie ETH10-2wire-A-SET do przesyły transmisji Ethernet 10Mbps zasilając moduły zasilaczem zewnętrznym.

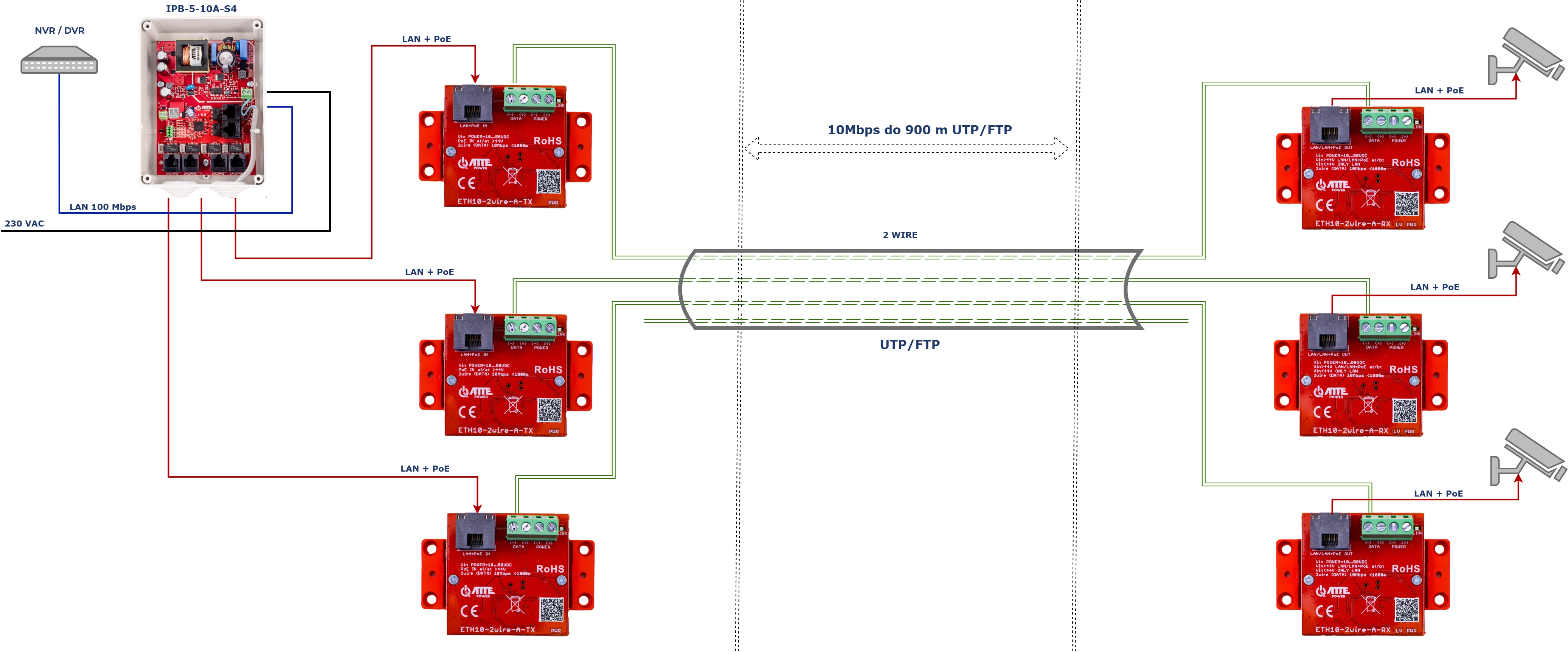

Przykładowe zastosowanie ETH10-2wire-A-SET do połączenia 3 kamer IP PoE za pomocą jednego przewodu UTP.
