ETH-2WIRE-A-SET2 ATTE zestaw konwerterów PoE po 2 przewodach 800m

ATTE ETH-2wire-A-SET2 zestaw konwerterów Ethernet i zasilania PoE po 2 przewodach

ETH-2wire-A-SET2 to zestaw aktywnych konwerterów umożliwiający transmisję danych Ethernet oraz zasilania PoE z wykorzystaniem dowolnej pary przewodów, na przykład jednej pary skrętki UTP. Rozwiązanie to pozwala na montaż kamer lub innych urządzeń IP w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa lub nieopłacalna.

Zastosowania i wydajność

Zestaw doskonale sprawdza się przy instalacji telefonów VoIP na okablowaniu telefonicznym, wymianie domofonów na wideodomofony IP oraz wykorzystaniu starszych przewodów do przesyłu danych. System automatycznie negocjuje przepustowość toru w zależności od jakości połączenia, osiągając:

• Do 100 Mbps na dystansie do 300 m,
• Do 10 Mbps na dystansie do 800 m.

Przepustowość obniżona do 10 Mbps jest sygnalizowana diodą LED 10M, co umożliwia szybką diagnostykę stanu połączenia.

Kluczowe cechy i montaż

• Elastyczność zasilania: Nadajnik (TX) może być zasilany ze switcha PoE (802.3af/at) lub z zewnętrznego zasilacza poprzez złącza śrubowe.
• Diagnostyka LED: Pełna kontrola nad stanem pracy, transmisją oraz napięciem zasilania (w tym alarm spadku napięcia poniżej 44 V sygnalizowany diodą LV).

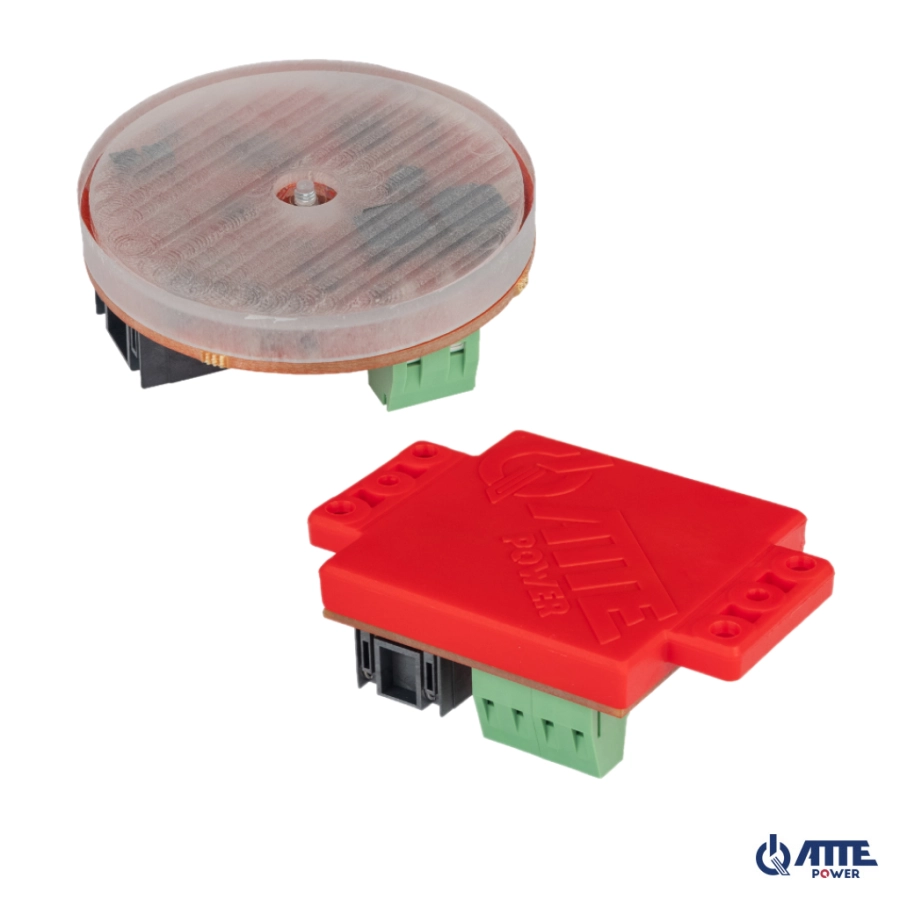

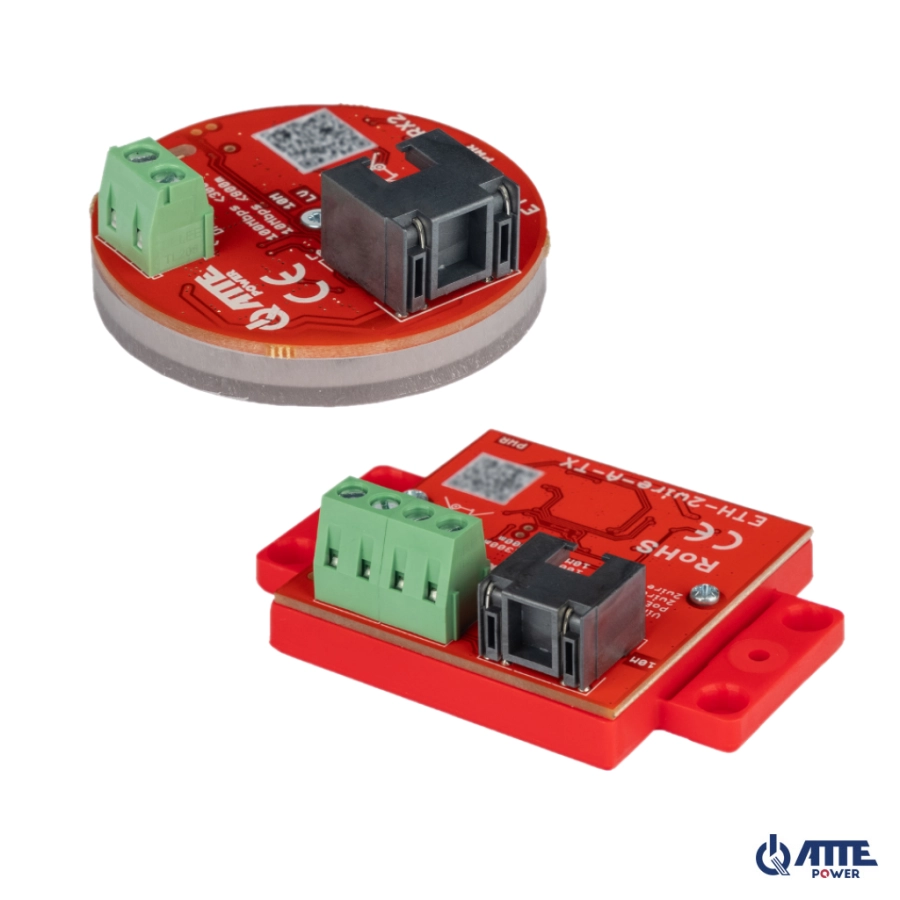

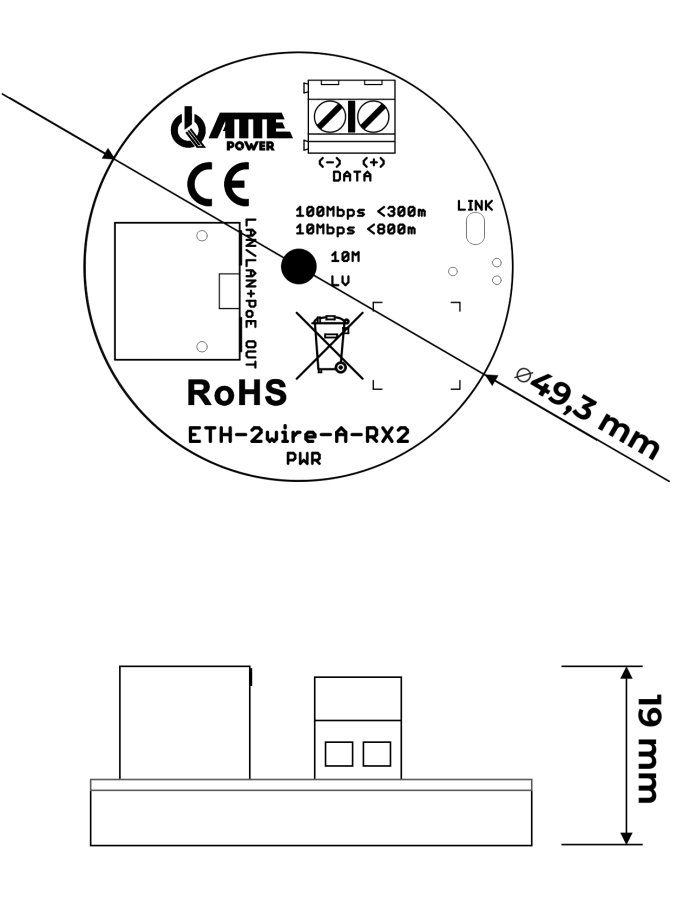

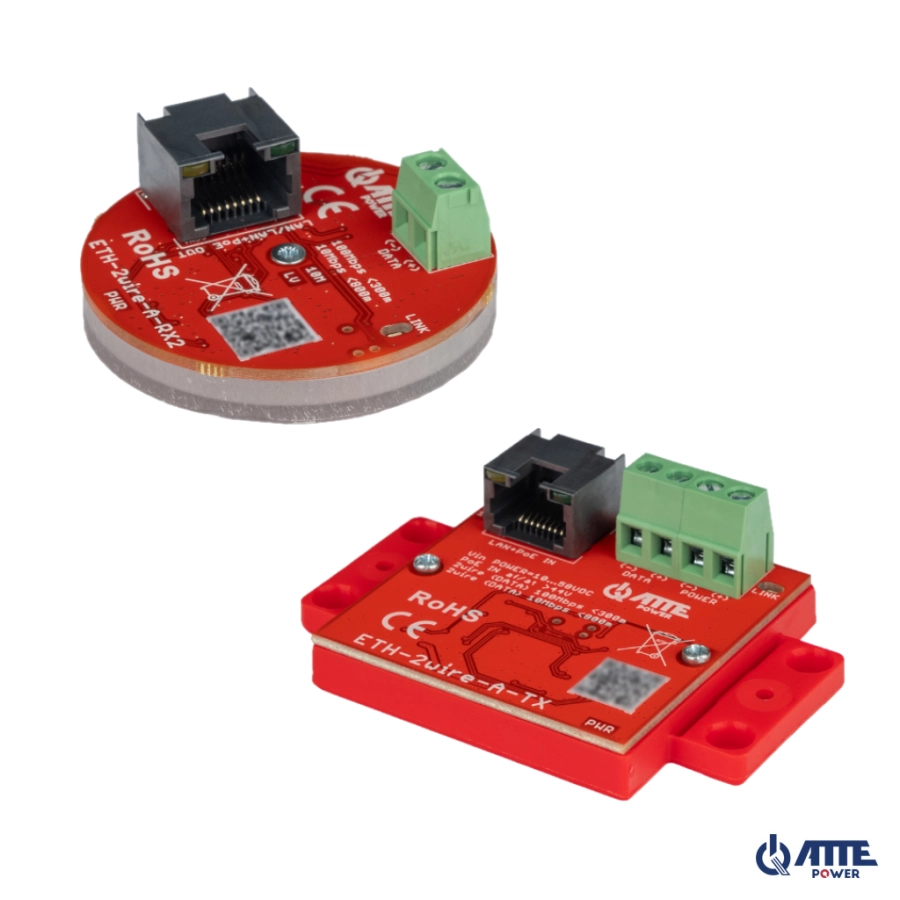

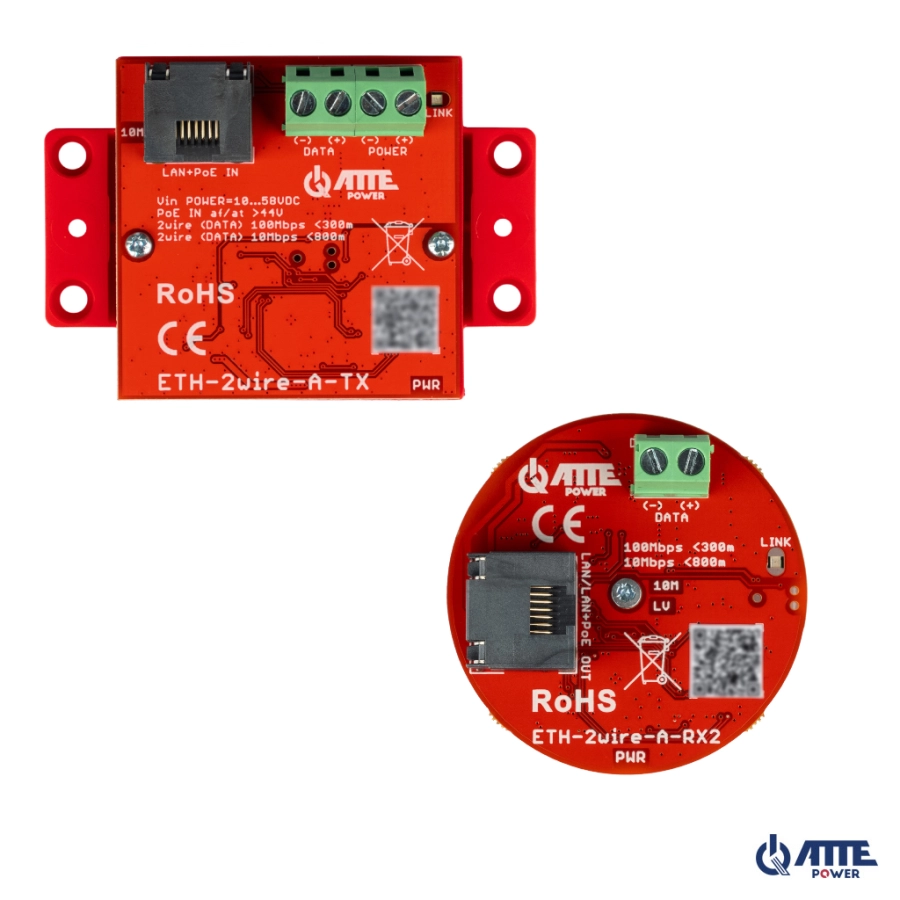

• Kompaktowa konstrukcja: Nadajnik TX posiada uniwersalną podstawkę z rastrem 10,8 mm (zgodną z obudowami ABOX, adapterami RACK oraz szyną TH-35). Odbiornik RX2 posiada okrągły kształt, idealny do montażu w puszkach podtynkowych.
• Ochrona: Urządzenia posiadają klasę szczelności IP20 (do zastosowań zewnętrznych wymagana jest dodatkowa obudowa o szczelności minimum IP44).

Wskazówki instalacyjne

• Dla poprawnego zasilania odbiorników PoE, napięcie wejściowe musi być wyższe niż 44 V.
• Jakość przewodu (np. użycie czystej miedzi zamiast CCA) ma kluczowy wpływ na rzeczywisty zasięg i stabilność transmisji.
• W razie zaświecenia się diody LV, należy zweryfikować poprawność zasilania i zresetować urządzenie poprzez chwilowe odłączenie napięcia.
• W bardzo ciasnych przestrzeniach uchwyty montażowe podstawki modułu TX można wyłamać.

charakterystyka

• Adaptacja istniejącej infrastruktury: wykorzystanie kabli telefonicznych lub uszkodzonych skrętek do systemów IP,
• Szeroki standard zasilania: obsługa trybów 802.3af/at/bt na porcie wyjściowym,
• Zasięg bez barier: stabilna transmisja danych na dystansie do 800 metrów,
• Ochrona sygnału: zintegrowane zabezpieczenia przepięciowe dla torów LAN oraz DATA,
• Elastyczny montaż: kompatybilność z systemem ABOX, szyną TH35 oraz szafami RACK,
• Niskie zużycie energii: pobór mocy całego toru nie przekracza 1,35W,
• Stopień ochrony: IP20.

Specyfikacja Techniczna ATTE ETH-2wire-A-SET2

Zastosowanie

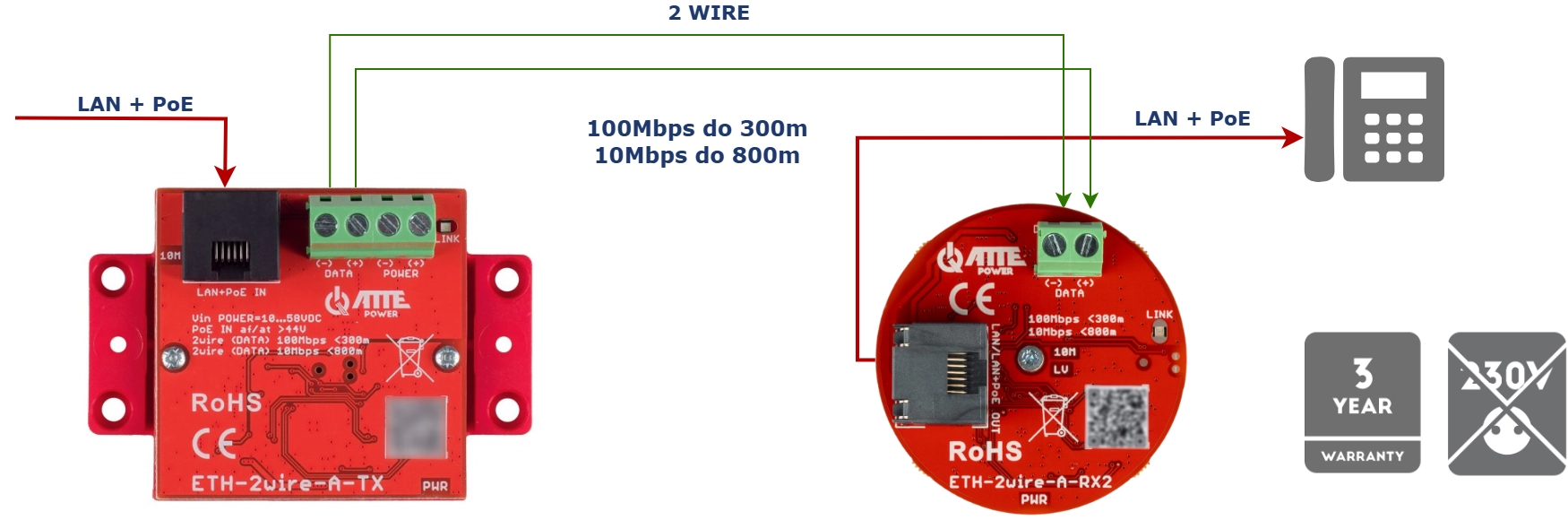

Podstawowe zastosowanie ETH-2wire-A-SET2 do transmisji Ethernet na dwóch przewodach.

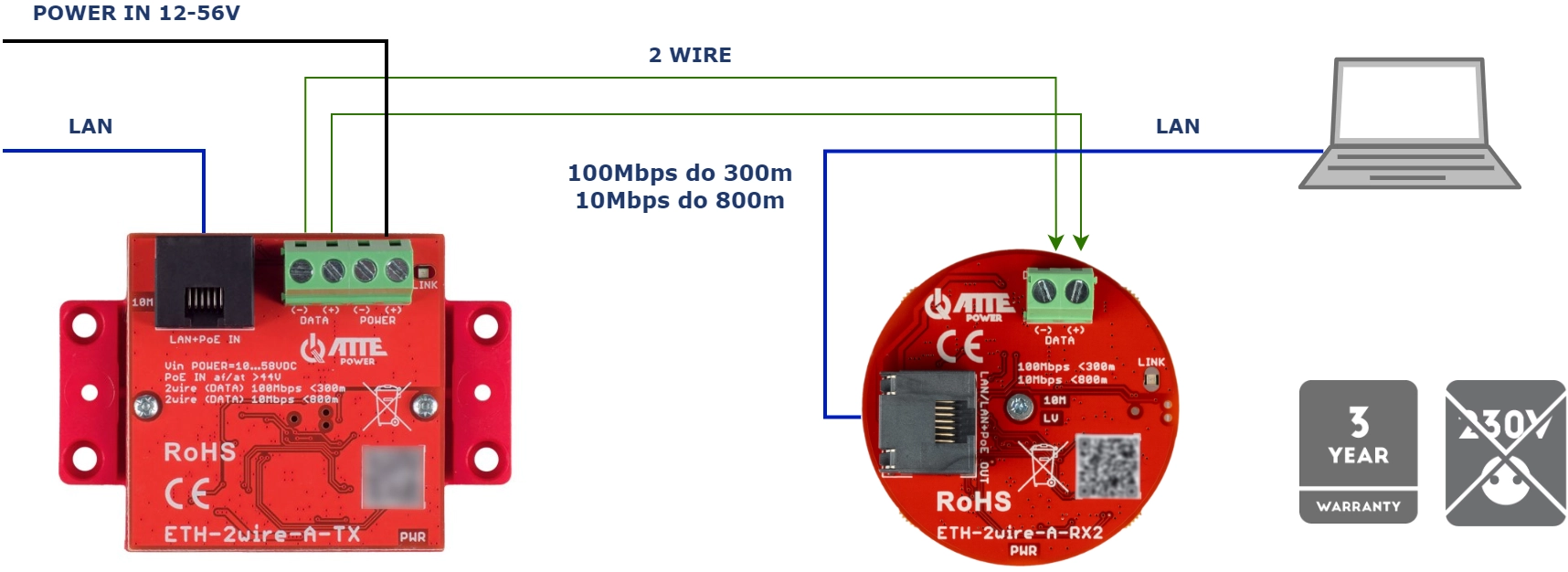

Przykład zastosowania ETH-2wire-A-SET2 do transmisji Ethernet na dwóch przewodach zasilając moduły z zasilacza zewnętrznego .

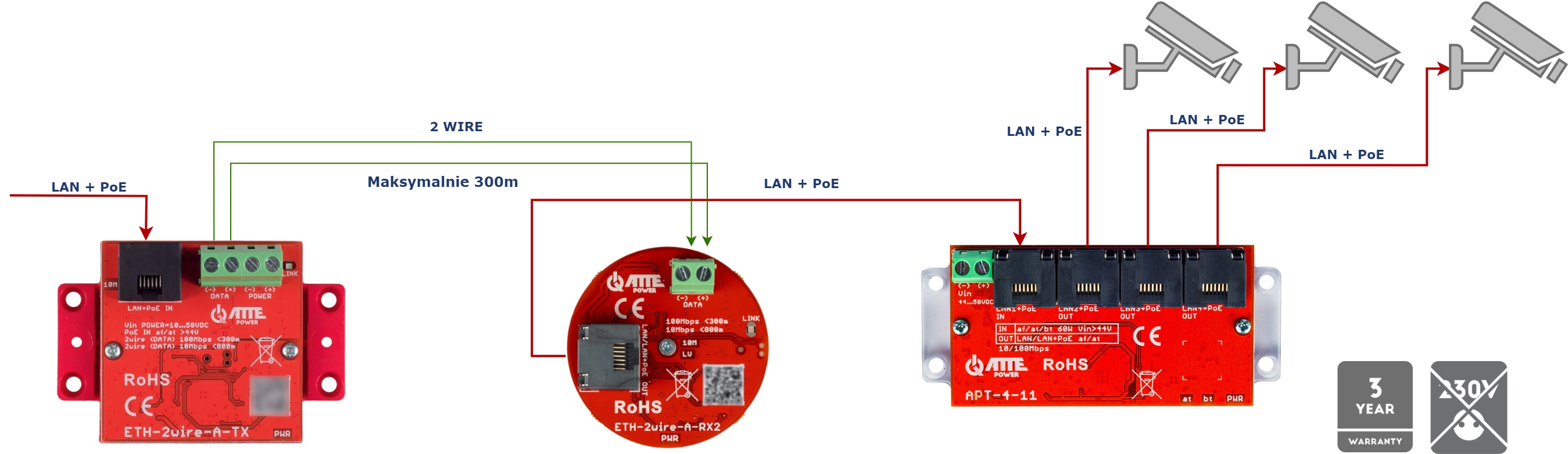

Przykład zastosowania ETH-2wire-A-SE2 do zasilenia 3 kamer IP PoE po dwóch przewodach w połączeniu z switchem APT-4-11.

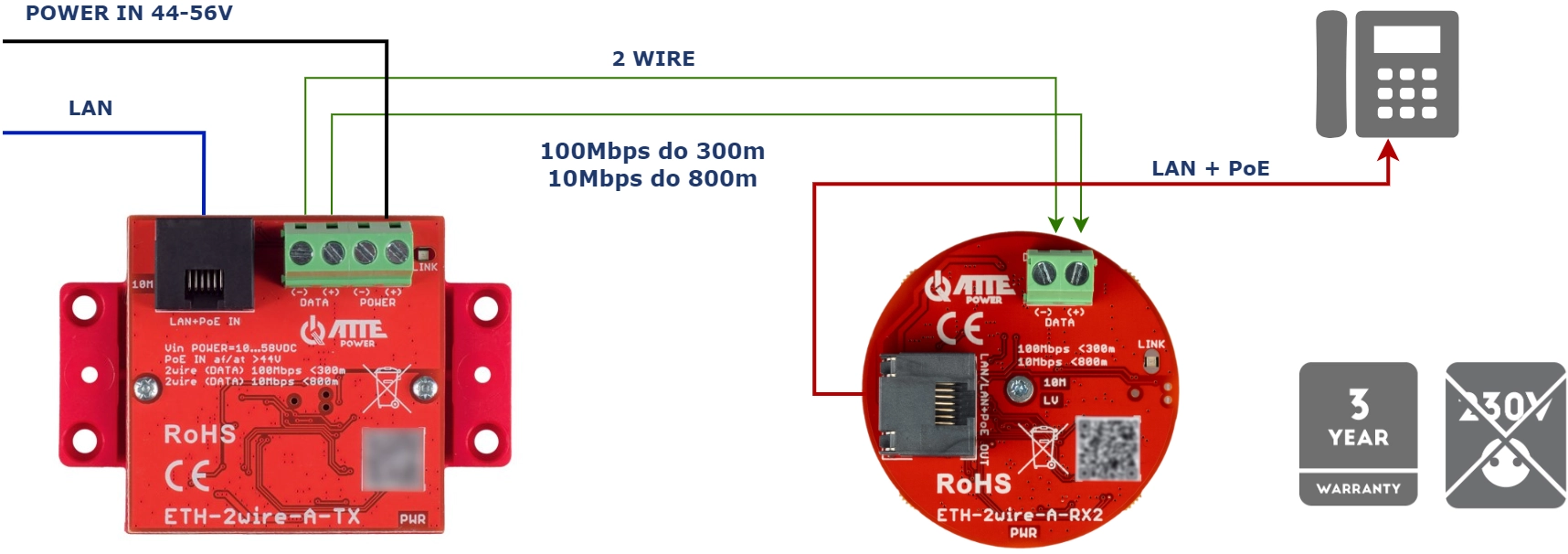

Przykład zastosowania ETH-2wire-A-SET2 do zasilenia telefonu VOIP zasilając urządzenie z zasilacza zewnętrznego.
