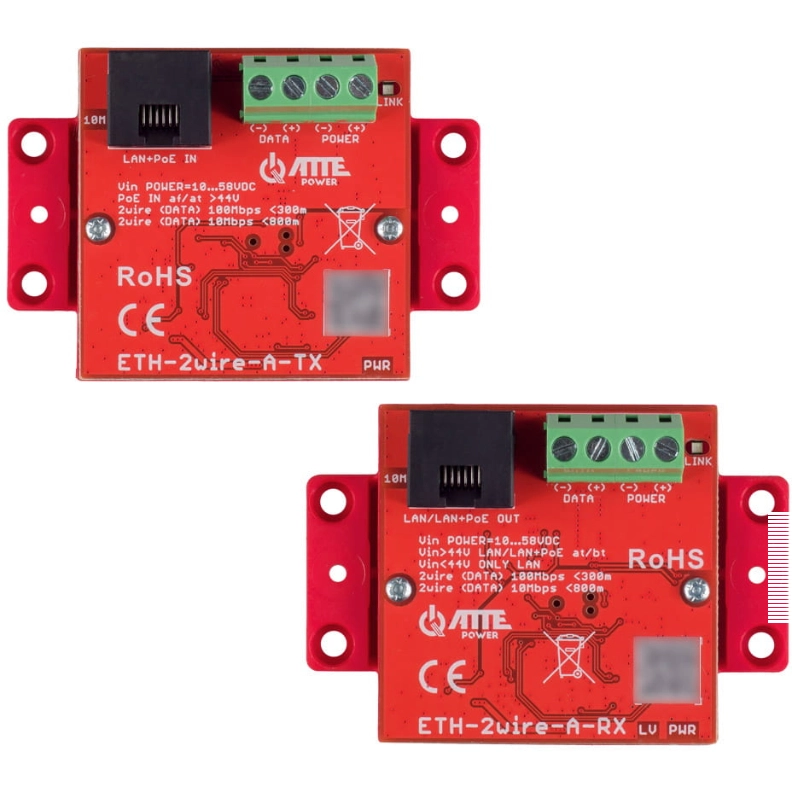

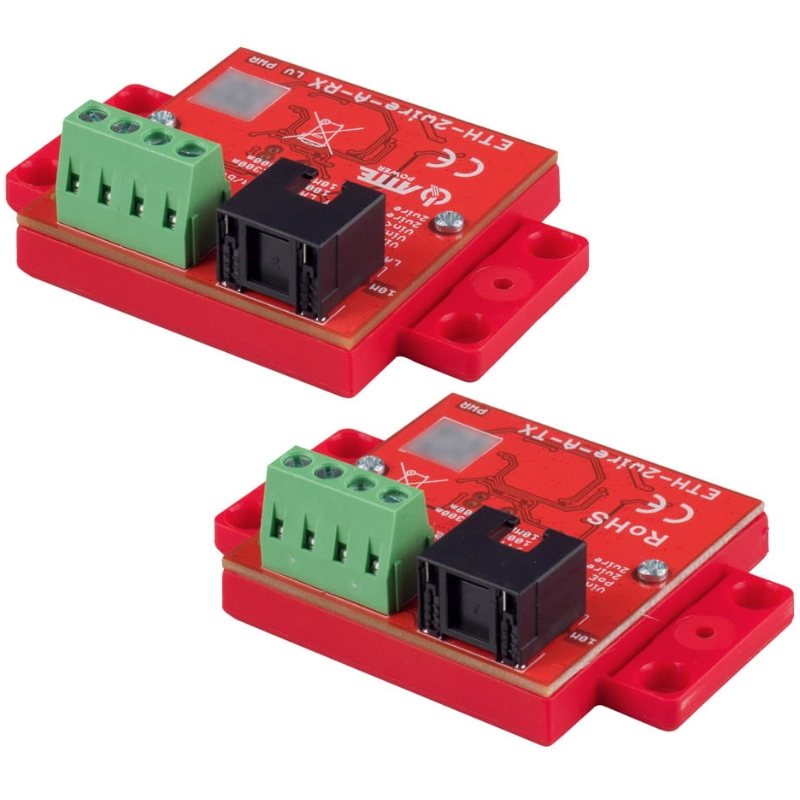

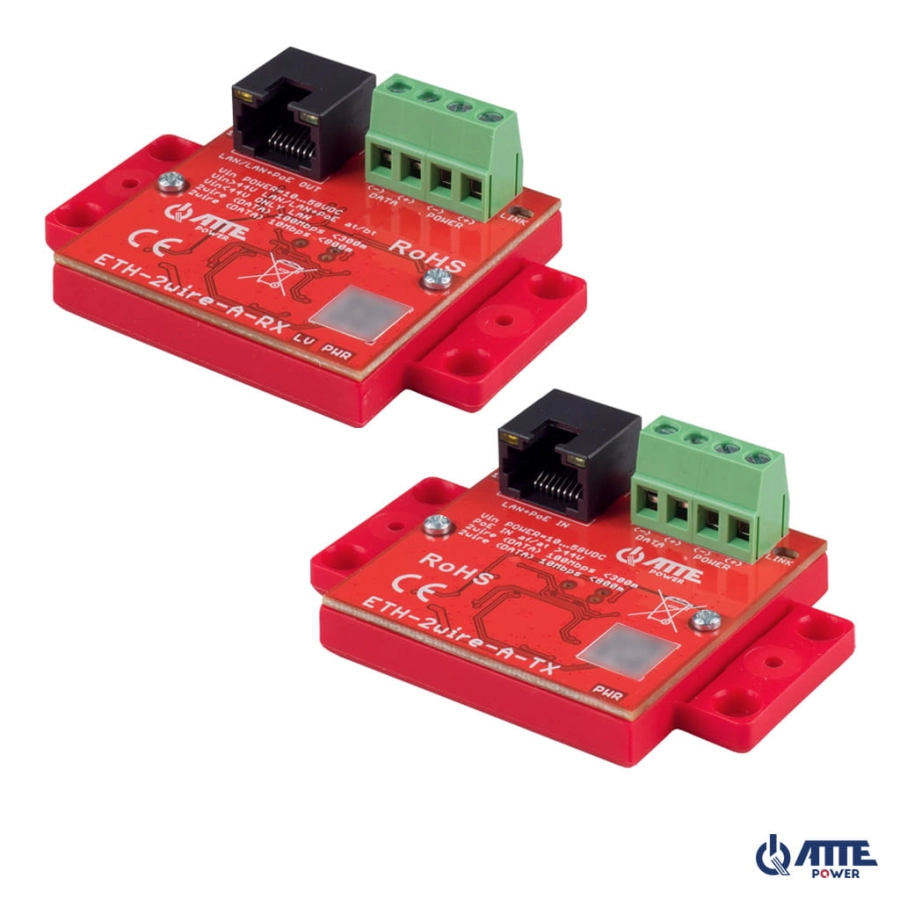

Atte ETH-2wire-A-SET zestaw konwerterów PoE po 2 przewodach 800m

ETH-2wire-A-SET – Nowoczesna transmisja Ethernet i PoE po dwóch przewodach

Zestaw aktywnych modułów ETH-2wire-A-SET rewolucjonizuje sposób modernizacji systemów dozoru, pozwalając na przesył danych oraz zasilania PoE z wykorzystaniem zaledwie jednej pary przewodów. Jest to idealne rozwiązanie w obiektach, gdzie wymiana okablowania strukturalnego jest technicznie niemożliwa lub generuje zbyt wysokie koszty. Dzięki zaawansowanej technologii, system pozwala na stabilną pracę kamer IP oraz innych urządzeń sieciowych na dystansach znacznie przekraczających standardowe 100 metrów.

Wszechstronność zastosowań i inteligentna diagnostyka

System automatycznie dopasowuje przepustowość do jakości i długości linii, osiągając do 100Mbps przy 300 metrach oraz 10Mbps przy odległości aż 800 metrów na skrętce UTP. Moduły wyposażono w precyzyjną sygnalizację LED, która informuje o stanie zasilania, linku oraz ewentualnych spadkach napięcia poniżej 44V (dioda LV). Taka funkcjonalność pozwala na błyskawiczną ocenę poprawności instalacji. Kompaktowa obudowa z odpinanymi uchwytami montażowymi sprawia, że urządzenia bez trudu mieszczą się w podstawach kamer lub niewielkich puszkach instalacyjnych.

charakterystyka

• Adaptacja istniejącej infrastruktury: wykorzystanie kabli telefonicznych lub uszkodzonych skrętek do systemów IP,
• Szeroki standard zasilania: obsługa trybów 802.3af/at/bt na porcie wyjściowym,
• Zasięg bez barier: stabilna transmisja danych na dystansie do 800 metrów,
• Ochrona sygnału: zintegrowane zabezpieczenia przepięciowe dla torów LAN oraz DATA,
• Elastyczny montaż: kompatybilność z systemem ABOX, szyną TH35 oraz szafami RACK,
• Niskie zużycie energii: pobór mocy całego toru nie przekracza 1,35W,
• Stopień ochrony: IP20.

Dane techniczne

Wskazówki instalacyjne dla zestawu ETH-2wire-A-SET

• Dobór toru transmisyjnego: Najlepsze parametry zasięgu uzyskuje się na pojedynczej, skręconej parze żył. W przypadku przewodów o innej strukturze (np. płaskich kabli telefonicznych) należy liczyć się ze spadkiem przepustowości na długich dystansach.
• Sygnalizacja stanu pracy: Dioda LED 10M informuje o automatycznym przejściu zestawu w tryb stabilnej transmisji 10 Mbps. Jest to zjawisko pożądane przy liniach o długości przekraczającej 300 metrów.
• Separacja złączy: Złącze DATA służy wyłącznie do komunikacji i przesyłu zasilania między modułami. Dodatkowe złącze POWER jest przeznaczone tylko dla opcjonalnego, zewnętrznego źródła zasilania i nie powinno być łączone z główną linią transmisyjną.
• Obsługa spadków napięcia: Jeśli dioda LED LV zaświeci się na czerwono, system wykrył spadek poniżej 44V. W takim przypadku należy skontrolować jakość styków na złączach śrubowych lub sprawdzić wydajność switcha zasilającego.

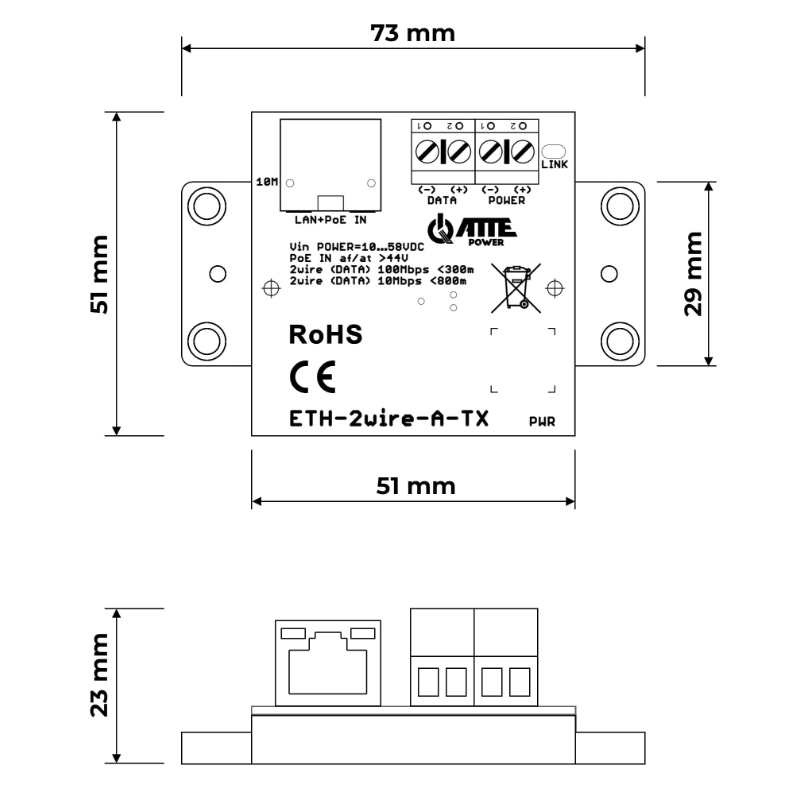

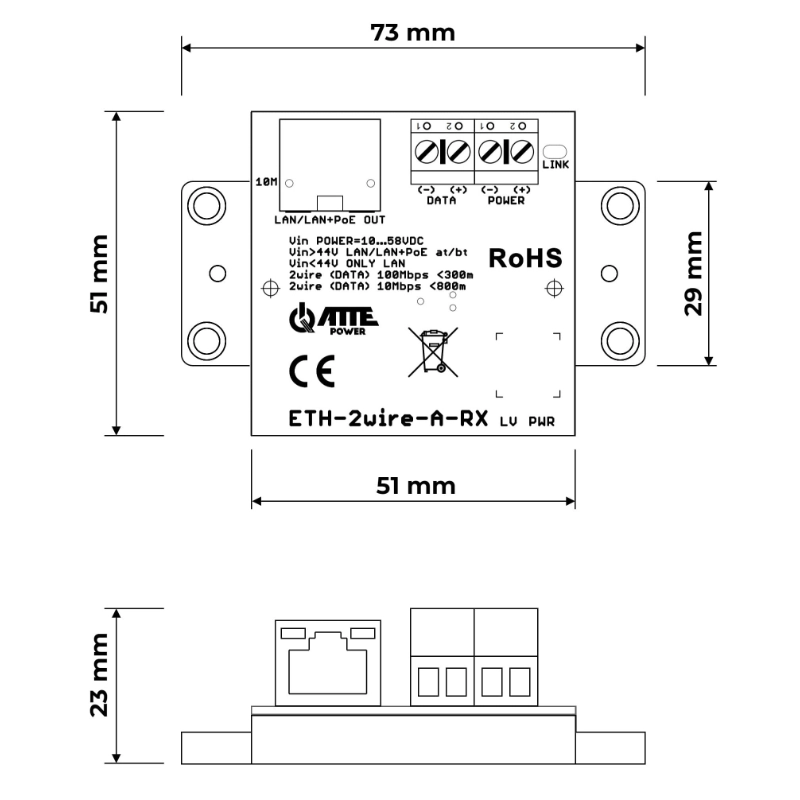

• Optymalizacja wymiarów: Konstrukcja modułu pozwala na odłamanie bocznych skrzydełek montażowych. Ułatwia to umieszczenie adaptera wewnątrz obudowy kamery lub w puszce instalacyjnej o małym przekroju.
• Warunki środowiskowe: Moduły posiadają stopień ochrony IP20. Przy montażu na zewnątrz budynków niezbędne jest zastosowanie hermetycznej puszki o klasie szczelności co najmniej IP44, aby uniknąć problemów z wilgocią.

Przykłady zastosowań

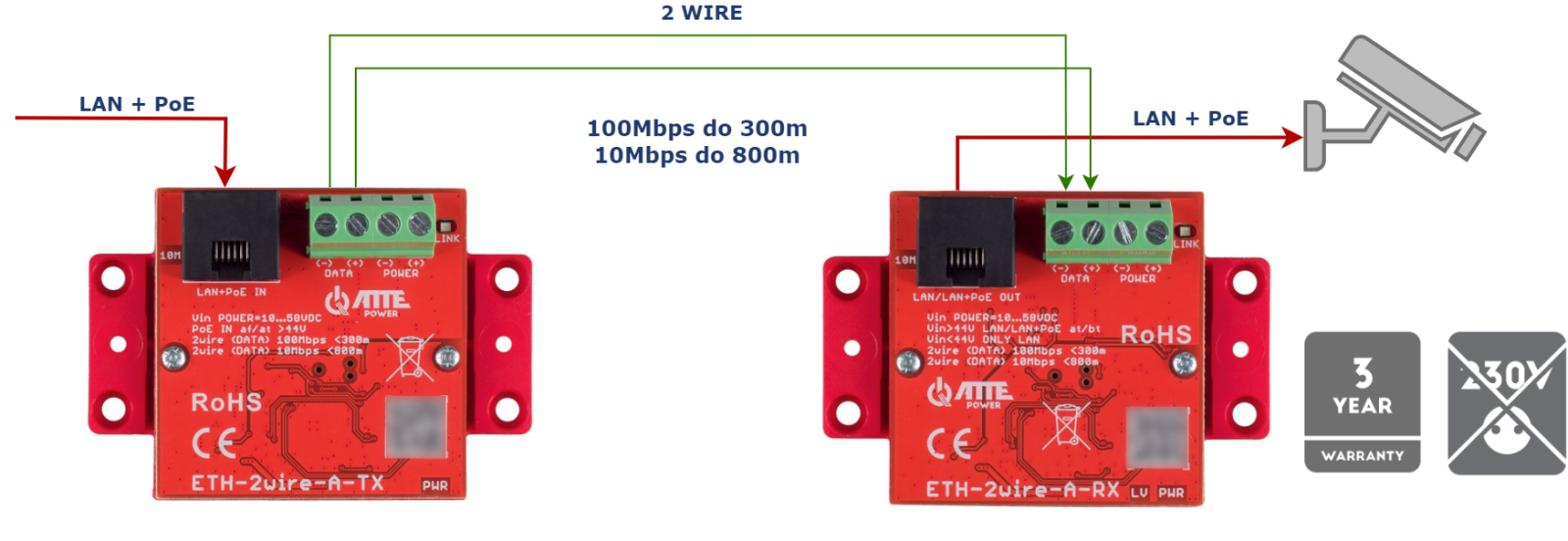

Podstawowe zastosowanie ETH-2wire-A-SET do transmisji Ethernet na dwóch przewodach.

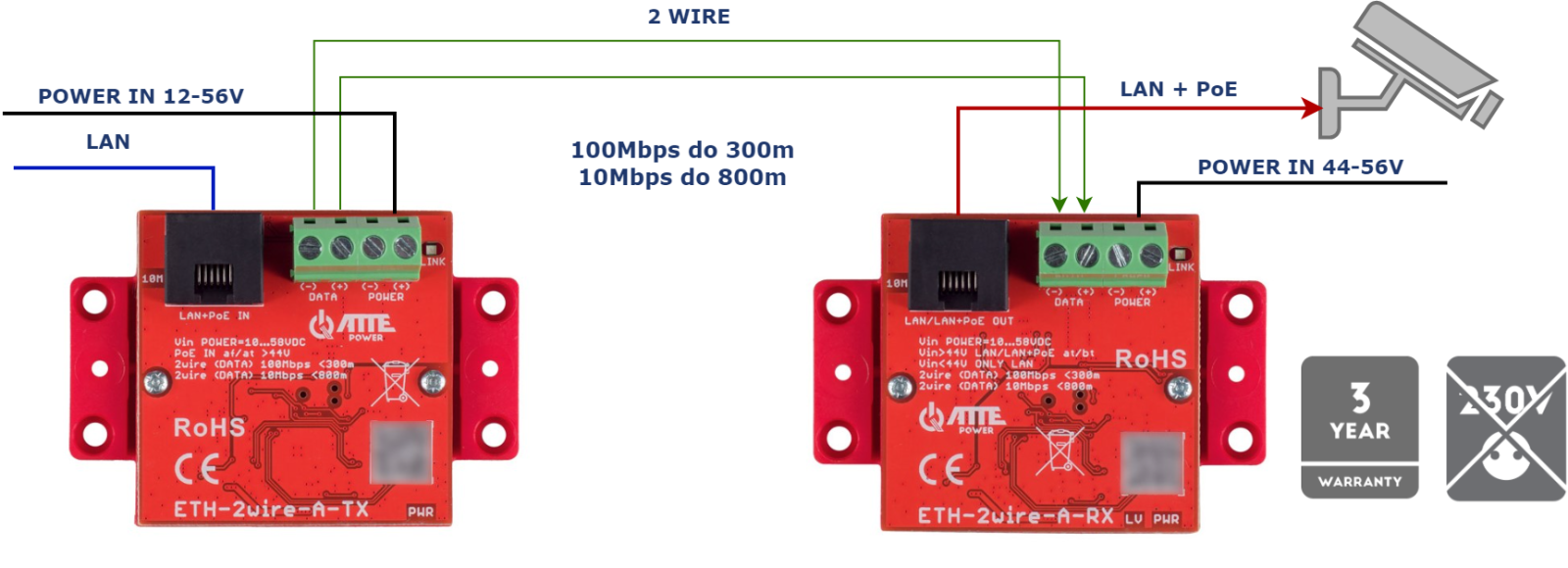

Zastosowanie z zewnętrznym źródłem prądu: Wykorzystanie zestawu ETH-2wire-A-SET do zasilania kamery IP PoE przy użyciu dedykowanego zasilacza zewnętrznego podłączonego do modułów.

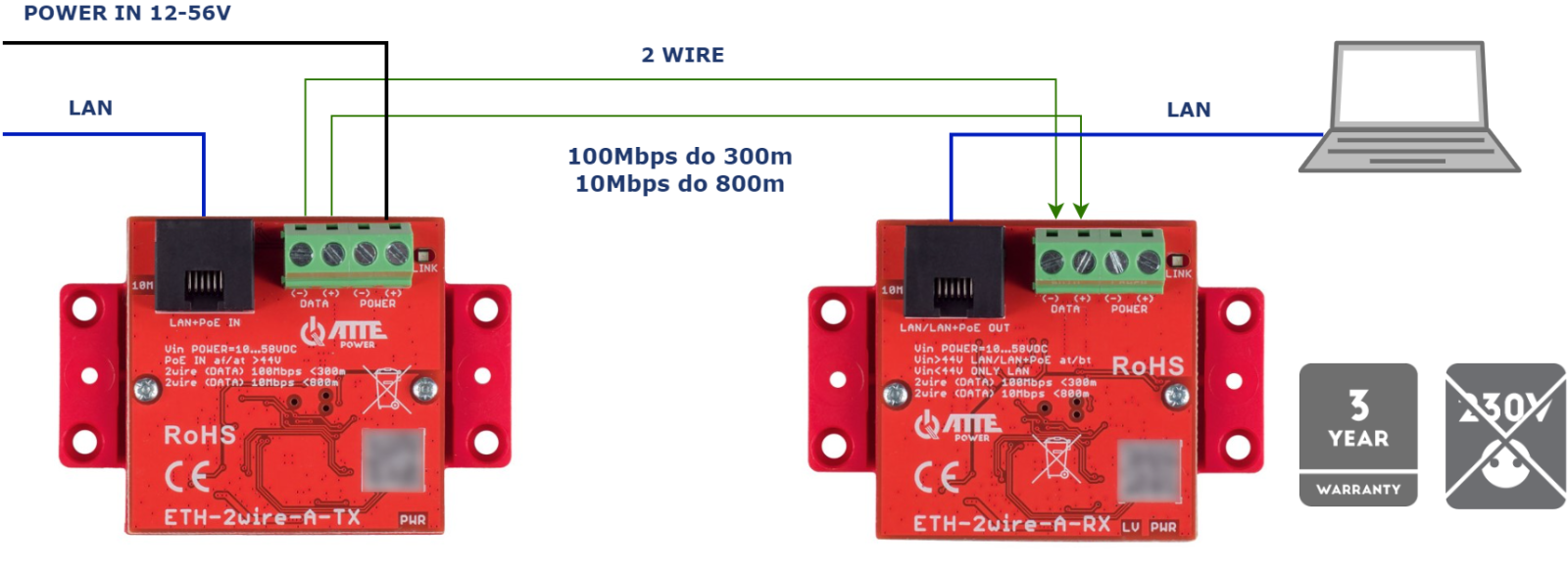

Transmisja danych z lokalnym zasilaniem: Wykorzystanie zestawu ETH-2wire-A-SET do przesyłu sygnału Ethernet po dwóch żyłach przy jednoczesnym zasilaniu urządzeń z zewnętrznego źródła energii.

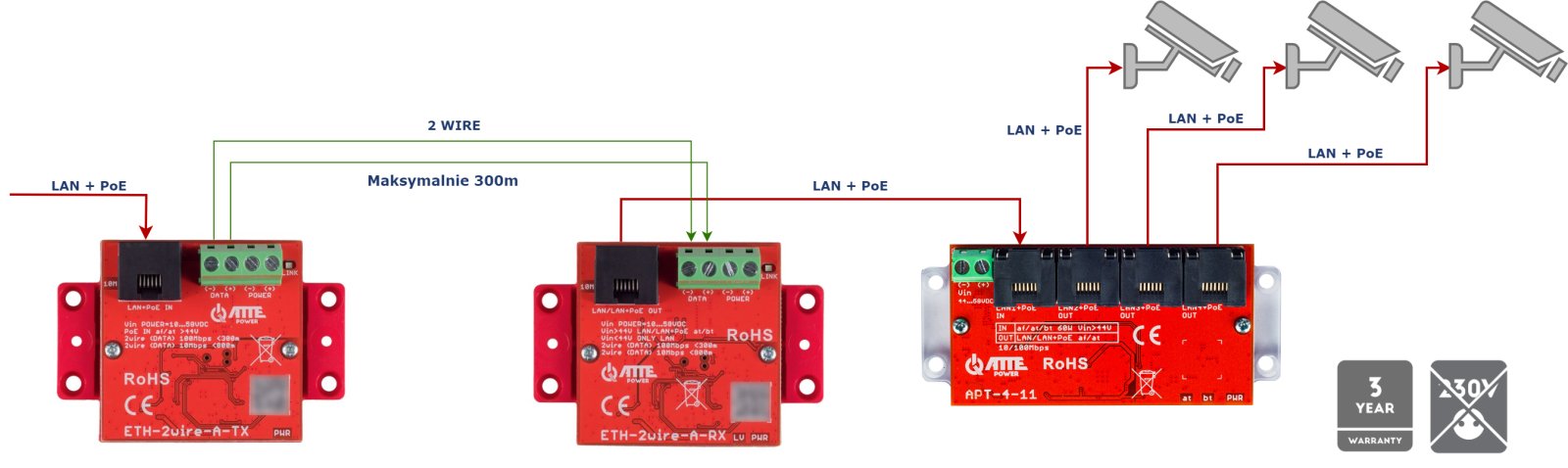

Rozbudowa systemu monitoringu: Zastosowanie ETH-2wire-A-SET w duecie ze switchem APT-4-11 do zasilania i obsługi trzech kamer IP PoE za pomocą zaledwie jednej pary przewodów.
