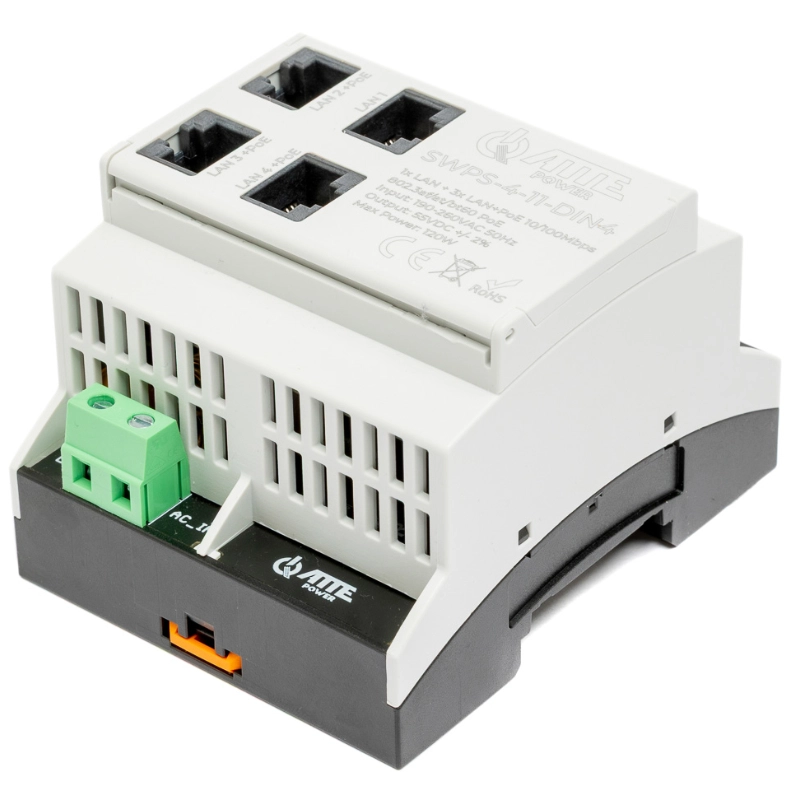

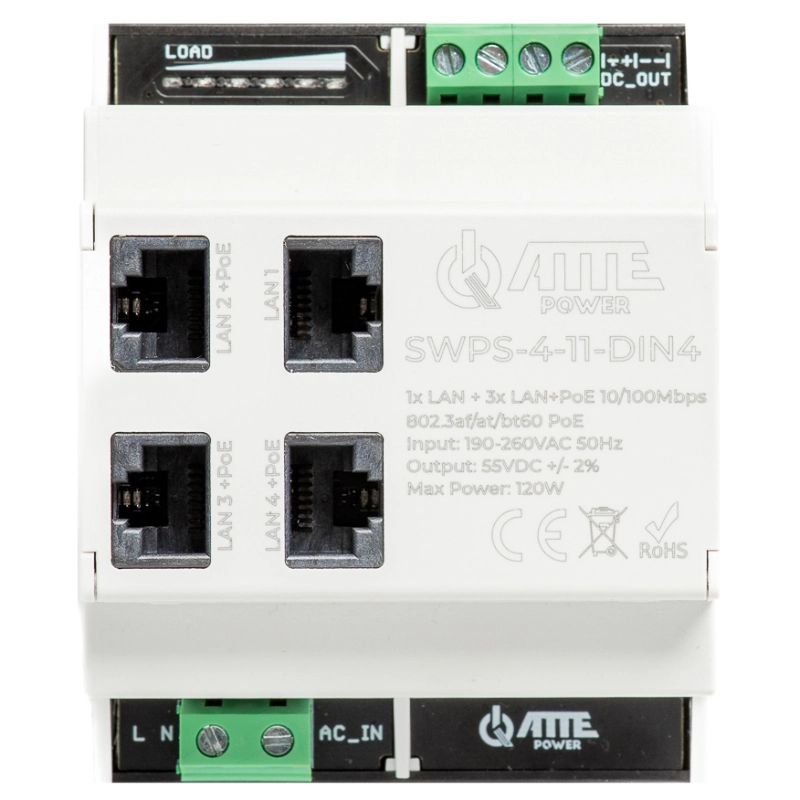

ATTE SWPS-4-11-DIN4 switch PoE z zasilaczem w obudowie DIN4

Kompaktowy przełącznik PoE SWPS-4-11-DIN4 to zaawansowane urządzenie integrujące funkcje switcha sieciowego z wydajnym zasilaczem impulsowym o mocy 120 W.

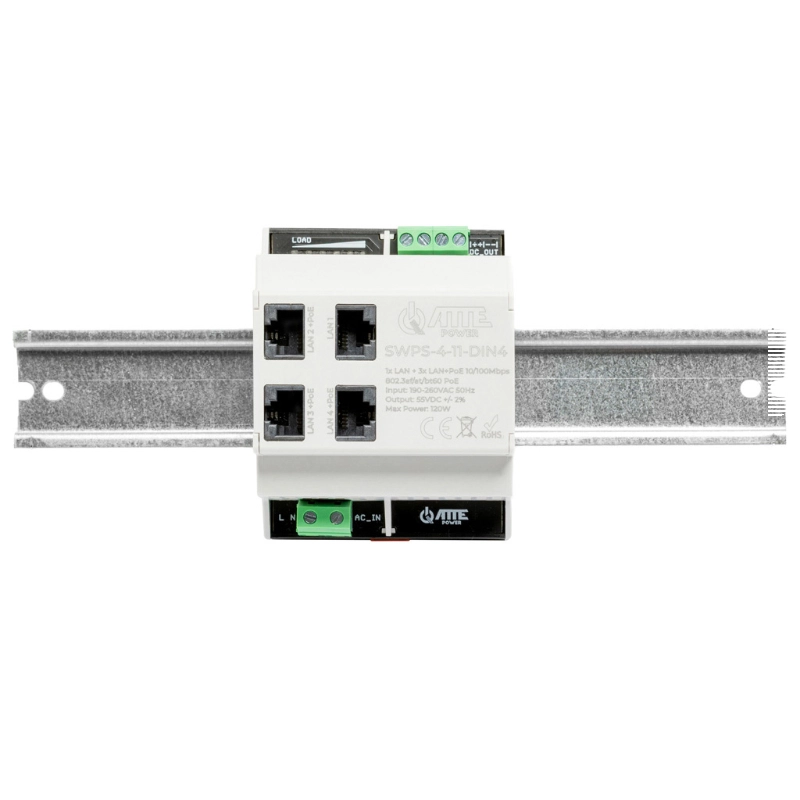

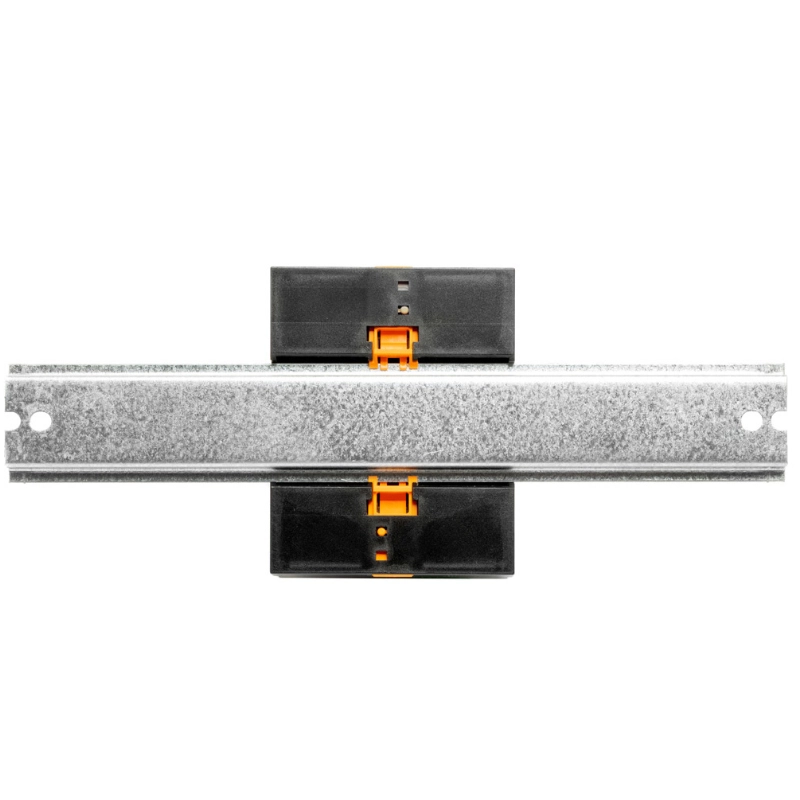

Całość zamknięto w znormalizowanej obudowie DIN4, dzięki temu umożliwia szybki montaż na szynie TH35 w szafach automatyki lub systemach monitoringu. Urządzenie dedykowane jest do zasilania oraz obsługi do trzech odbiorników PoE w standardach 802.3af/at/bt60, znajdując szerokie zastosowanie w rozbudowanych instalacjach wideodomofonowych oraz systemach bezpieczeństwa.

Redundancja i wysoka wydajność

Kluczowym atutem modelu SWPS-4-11-DIN4 jest możliwość realizacji zasilania redundantnego. Łącząc dwa moduły (np. kolejny egzemplarz SWPS lub zasilacz APS-120-550-DIN4) można zapewnić ciągłość pracy systemu w przypadku awarii jednego z zasilaczy. Dla maksymalnego bezpieczeństwa zaleca się podłączenie zasilaczy do osobnych faz instalacji elektrycznej.

Dzięki sprawności modułu przekraczającej 90%, switch minimalizuje straty energii i wydzielanie ciepła, co pozytywnie wpływa na żywotność komponentów pracujących wewnątrz ciasnych szaf sterowniczych.

Funkcja LR150 i diagnostyka obciążenia

Wbudowana funkcja LR150 (Long Range) pozwala na przesył danych i zasilania PoE na odległość do 150 metrów przy zachowaniu przepustowości 100 Mbps, eliminując konieczność stosowania dodatkowych wzmacniaczy sygnału w średniej wielkości instalacjach.

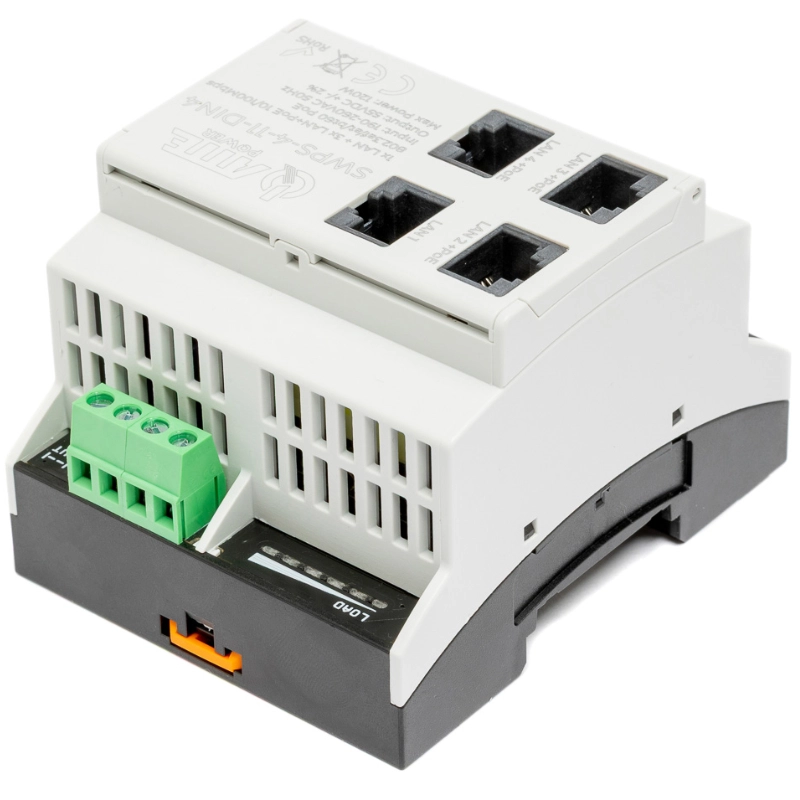

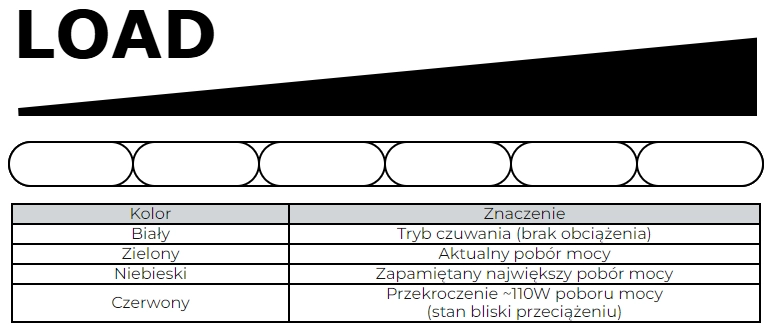

Unikalną cechą urządzenia jest wielokolorowy wskaźnik obciążenia, który w czasie rzeczywistym informuje o stanie pracy switcha: od trybu czuwania (biały), przez aktualne obciążenie (zielony) i zapamiętane maksimum (niebieski), aż po sygnalizację stanu bliskiego przeciążeniu (~110W - czerwony).

Konstrukcja i zabezpieczenia

Obudowa zgodna ze standardem DIN 43880 zapewnia wysoką odporność mechaniczną i łatwą integrację z innymi komponentami modułowymi. Urządzenie zostało wyposażone w szereg zabezpieczeń, w tym elektroniczne zabezpieczenie przeciążeniowe wyjścia zasilacza (2,5 A) oraz ochronę przepięciową na wszystkich portach LAN, zasilaniu AC oraz wyjściu DC_OUT. Stopień ochrony IP20 wymaga montażu wewnątrz obudowy zapewniającej ochronę przed wilgocią i czynnikami atmosferycznymi (minimum IP44).

Charakterystyka produktu

• Typ urządzenia: Switch PoE z zasilaczem na szynę TH35 (DIN4),
• Zastosowanie montażowe: Systemy automatyki i monitoringu,
• Moc sumaryczna: Do 120 W,
• Funkcje specjalne: Zasilanie redundantne, funkcja LR150, wskaźnik obciążenia LED,
• Standardy PoE: 802.3af/at/bt60,
• Wydajność energetyczna: Sprawność 95% przy 120 W,
• Warunki otoczenia: od −25 °C do +65 °C,
• Wymiary zewnętrzne: 72 × 90 × 61 mm.


Specyfikacja Techniczna ATTE SWPS-4-11-DIN4

Wskazówki instalacyjne

• Zasilanie redundantne: W celu zapewnienia najwyższej niezawodności zaleca się zasilanie drugiego modułu redundantnego z osobnej fazy instalacji elektrycznej.
• Monitorowanie obciążenia: Zwracaj uwagę na kolor diody wskaźnika obciążenia. Jeśli wskaźnik świeci na czerwono, system pracuje w stanie bliskim przeciążenia (~110 W), co może prowadzić do niestabilności w przypadku włączenia oświetlaczy IR w kamerach.
• Zasilanie zewnętrzne: Urządzenie posiada wyjście 55 V DC na złączu śrubowym DC_OUT, co umożliwia lokalne zasilanie innych urządzeń systemowych.
• Wentylacja: Mimo wysokiej sprawności (>90%), w przypadku montażu wielu urządzeń obok siebie na szynie TH35, należy zapewnić swobodny obieg powietrza, aby uniknąć przegrzewania modułów.
• Ochrona: Urządzenie posiada klasę IP20. W środowiskach o podwyższonej wilgotności lub dużym zapyleniu wymagane jest zastosowanie obudowy ochronnej o stopniu IP minimum IP44.

Przykładowe Zastosowanie

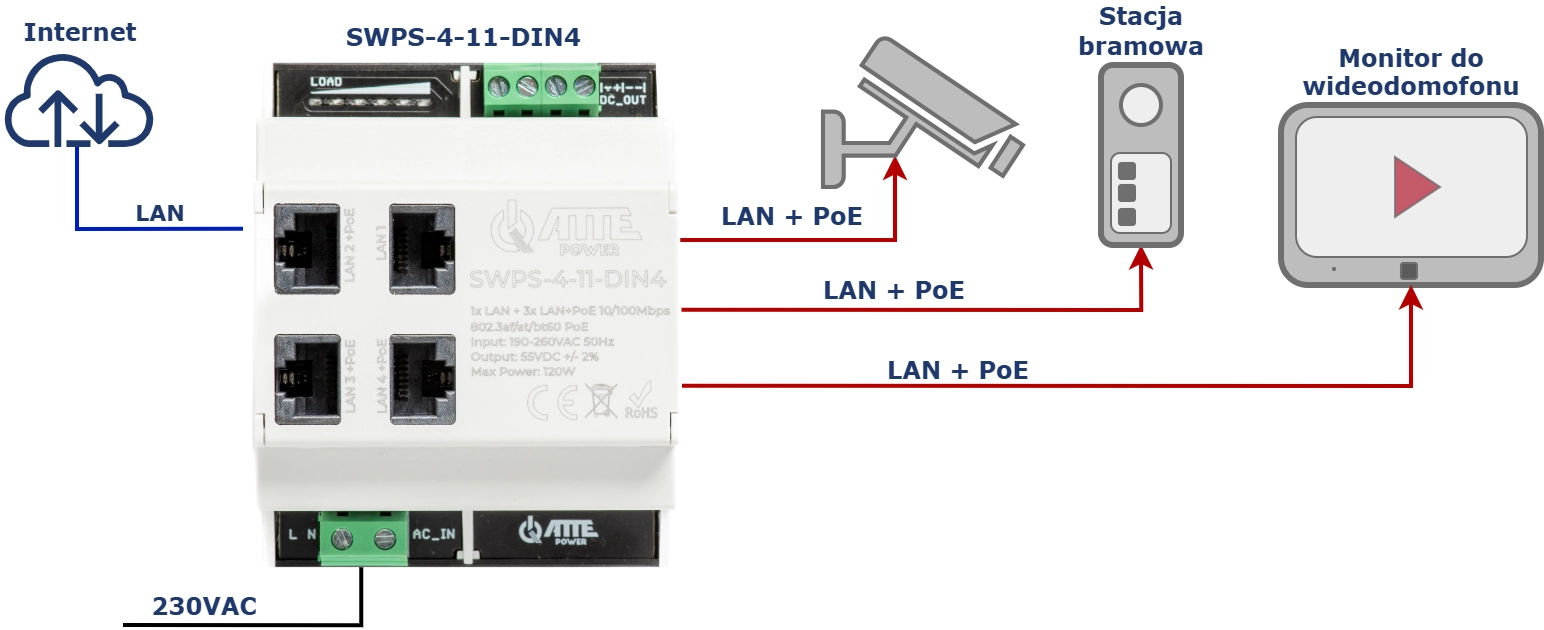

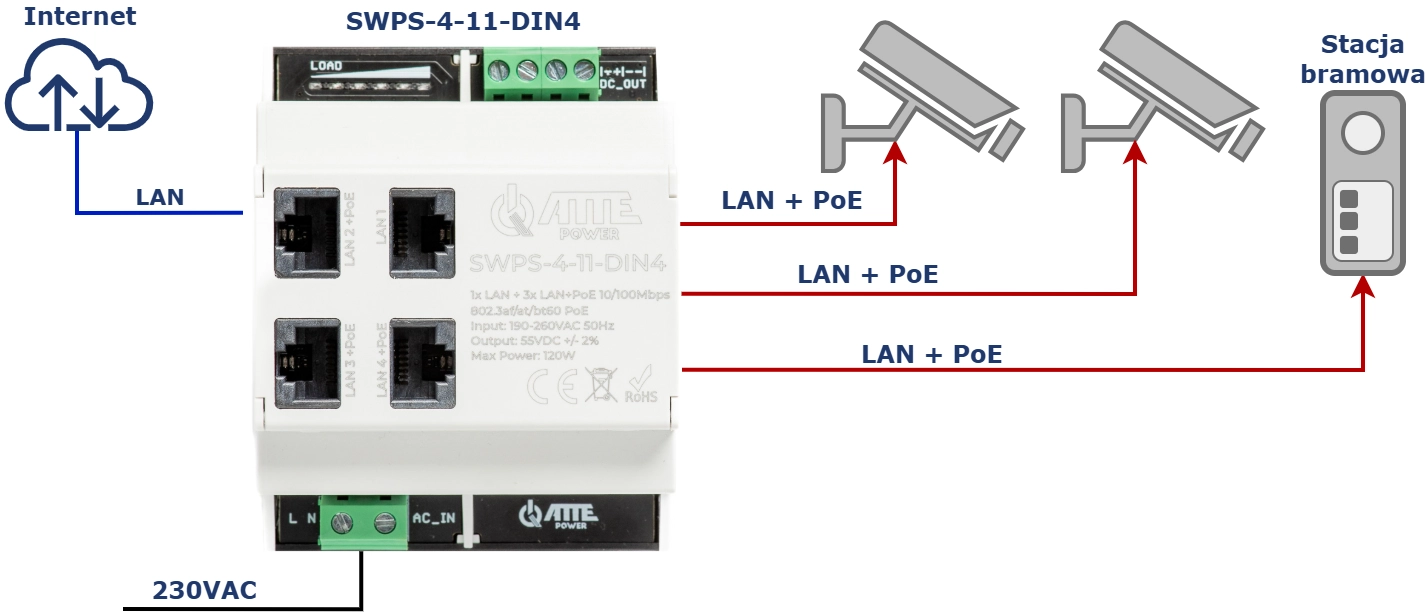

Przykład zastosowania SWPS-4-11-DIN4 do zasilania 3 urządzeń IP PoE (kamery, stacji bramowej, monitora do wideodomofonu).

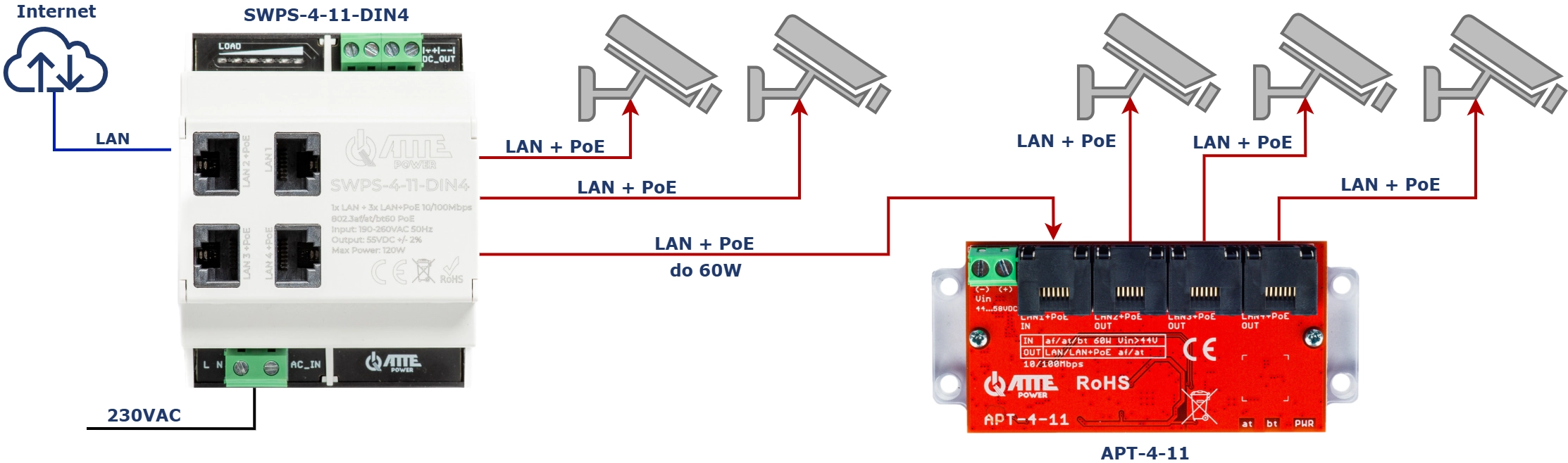

Przykład zastosowania SWPS-4-11-DIN4 oraz APT-4-11 do zasilania 5 kamer IP PoE (APT-4-11 zasilany z PoE).

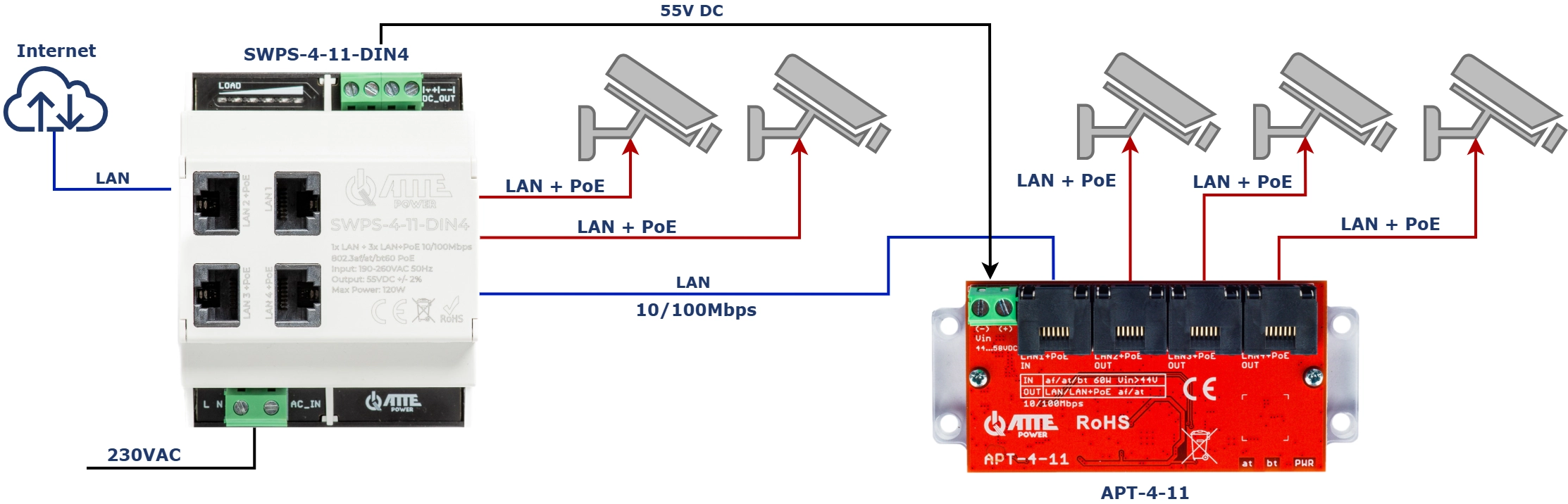

Przykład zastosowania SWPS-4-11-DIN4 oraz APT-4-11 do zasilania 5 kamer IP PoE (APT-4-11 zasilany z złącza śrubowego).

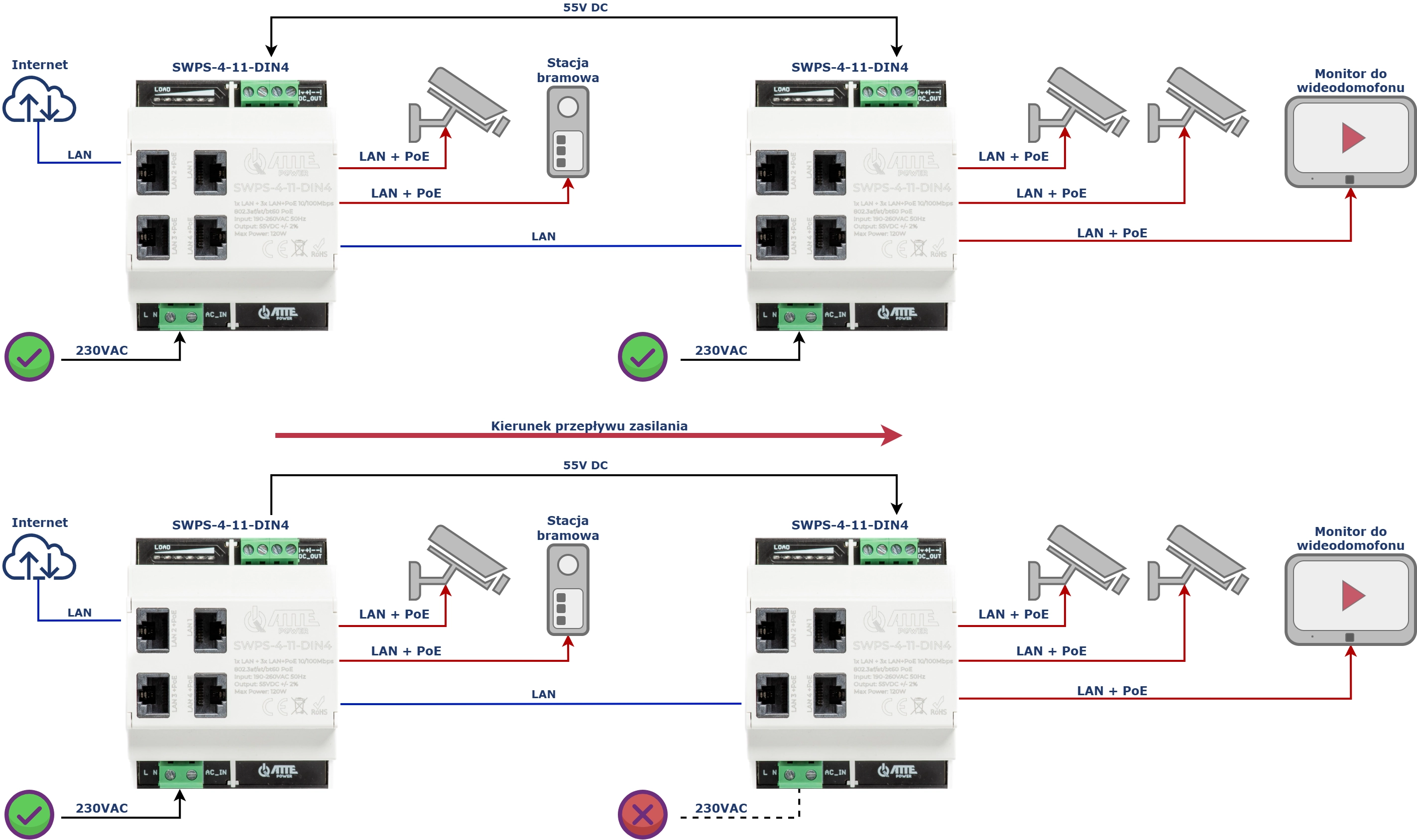

Przykład zastosowania zasilania redundantnego w urządzeniu SWPS-4-11-DIN4.

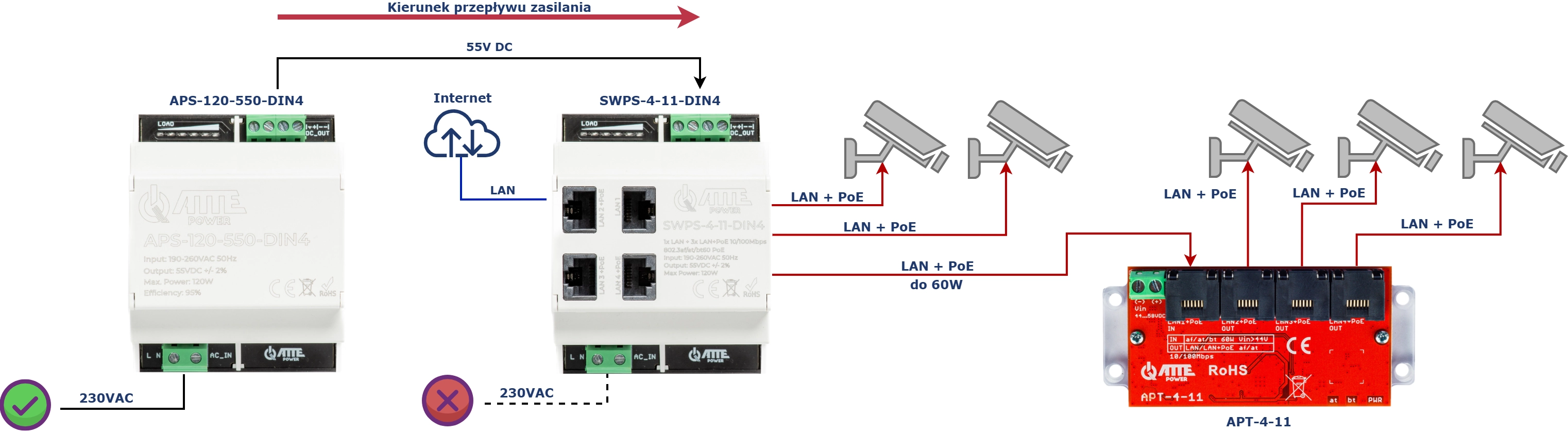

Przykład zastosowania SWPS-4-11-DIN4 oraz APT-4-11 do zasilania 5 kamer IP PoE, z dołączonym dodatkowym zasilaczem APS-120-550-DIN4 do zapewnienia ciągłości zasilania (zasilanie redundantne).
