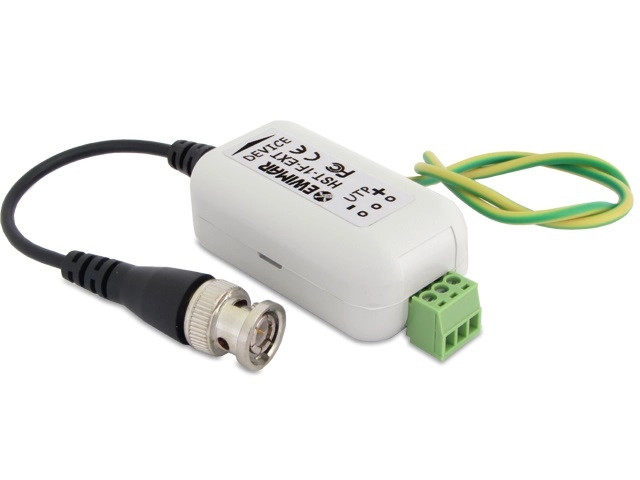

HST-1F-EXT separator galwaniczny do AHD, HD-CVI, HD-TVI z zabezpieczeniem

HST-1F-EXT jest 1-kanałowym, ekonomicznym separatorem galwanicznym dla skrętki UTP, zintegrowanym z wysokiej klasy ochroną przeciwprzepięciową i konwerterem UTP na przewód koncentryczny. Dedykowany jest do urządzeń telewizji przemysłowej HD, wykorzystującym standard sygnału AHD, HD-CVI, HD-TVI (Turbo HD).

Konwerter UTP umożliwia przesyłanie Video o maksymalnej rozdzielczości 2Mpix za pomocą jednej pary skrętki komputerowej, co obniża koszty okablowania. Zapewnia maksymalny poziom skuteczności ochronnej dzięki izolacji galwanicznej na poziomie 800VDC i zabezpieczeniom przeciwprzepięciowym 2x10kA, zawierającym unikalne rozwiązanie w postaci bezpieczenika MOSFET. Chroni przed przepięciami, wyładowaniami atmosferycznymi i różnicami potencjałów. Zalecany jest w instalacjach HD-CCTV, umiejscowionych w warunkach przemysłowych takich jak metalowe hale, metalowe słupy, różne punkty zasilania poszczególnych urządzeń, w których pojawiają się potecjały pomiędzy poszczególnymi punktami uziemienia. Takie warunki pracy wprowadzają niekorzystne warunki pracy obwodów wejściowych / wyjściowych, generując widoczne w obrazie zakłócenia a nawet uszkodzenia sprzętu, pomimo braku wyładowań atmosferycznych. Bezpiecznik MOSFET zwiększa skuteczność ochrony przeciwprzepięciowej i zabezpiecza transformator separatora przed uszkodzeniem w wyniku przepływu dużych impulsów udarowych.

Charakterystyka

• przeznaczony do ochrony urządzeń telewizji  przemysłowej przed skutkami wyładowań atmosferycznych, elektrostatycznych oraz aktami wandalizmu
• Impedancja wejścia (linia) 110 Ohm
• Impedancja wyjścia (urządzenie) 75 Ohm
• Pasmo przenoszenia 42 MHz
• Tłumienie 0,6dB
• Poziom izolacji 800V DC
• Zabezpieczenie antyprzepięciowe: Trójstopniowe - iskrownik, ochronnik gazowy, transil

Schematy połączeń

DANE TECHNICZNE
