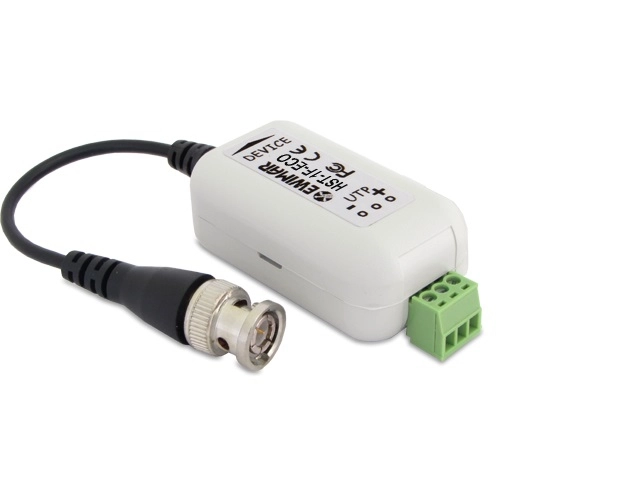

HST-1F-ECO separator i konwerter UTP do systemów AHD, HD-CVI, HD-TVI

HST-1F-ECO jest 1-kanałowym, ekonomicznym separatorem galwanicznym video HD, zintegrowanym z konwerterem (transformatorem) dla skrętki UTP. Dedykowany jest do urządzeń telewizji przemysłowej wysokej rozdzielczości, wykorzystującym standard sygnału AHD, HD-CVI, HD-TVI (Turbo HD). Zapewnia izolację pomiędzy poszczególnumi punktami instalacji takimi jak kamery i rejestratory DVR, chroniąc je przed skutkami różnic potencjałów. Zalecany jest w instalacjach CCTV, umiejscowionych w warunkach przemysłowych takich jak metalowe hale, metalowe słupy, różne punkty zasilania poszczególnych urządzeń, w których pojawiają się potencjały pomiędzy poszczególnymi punktami uziemienia. Takie warunki pracy wprowadzają niekorzystne warunki pracy obwodów wejściowych / wyjściowych, generując widoczne w obrazie zakłócenia a nawet uszkodzenia sprzętu, pomimo braku wyładowań atmosferycznych.

Konwerter UTP umożliwia przesyłanie Video o maksymalnej rozdzielczości 2Mpix za pomocą jednej pary skrętki komputerowej, co obniża koszty okablowania. W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.

HST-1F-ECO, może być używany w aplikacjach 1-kanałowych w połączeniu z transformatorami TR-1F-HD, zabezpieczeniem serii HDT i wielokanałowych w połączeniu z panelami serii FKT-HD i LHD. Urządzenie transmituje sygnał w obydwie strony i może być stosowany po stronie kamer lub po stronie rejestratorów DVR. Przy długich przewodach zalecane jest jednak stosowanie separatora po stronie rejestratora.

Charakterystyka

• Impedancja wejścia (linia) 110 Ohm
• Impedancja wyjścia (urządzenie) 75 Ohm
• Pasmo przenoszenia 42 MHz
• Tłumienie 0,6dB
• Poziom izolacji 800V DC

Schematy połączeń

DANE TECHNICZNE
