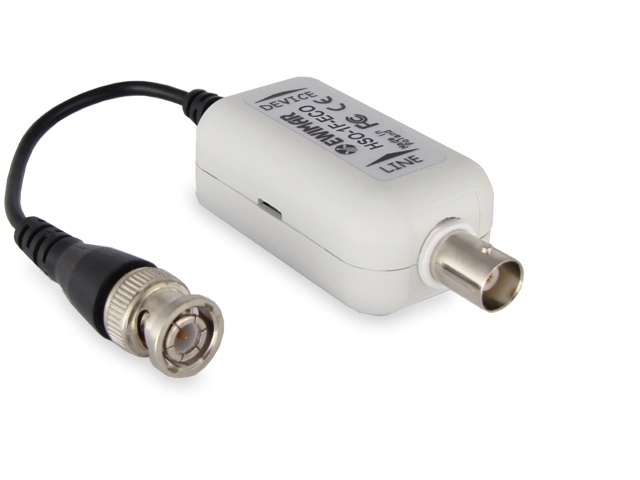

HSO-1F-ECO separator galwaniczny do AHD, HD-CVI, HD-TVI

HSO-1F-ECO jest 1-kanałowym, ekonomicznym separatorem galwanicznym dla przewodu koncentrycznego 75 Ohm, dedykowanym do urządzeń telewizji przemysłowej wysokiej rozdzielczości, wykorzystującym sygnały w standardzie AHD, HD-CVI, HD-TVI oraz Turbo HD. Zapewnia izolację pomiędzy poszczególnumi punktami instalacji takimi jak kamery i rejestratory DVR, chroniąc je przed skutkami różnic potencjałów. Zalecany jest w instalacjach CCTV, umiejscowionych w warunkach przemysłowych takich jak metalowe hale, metalowe słupy, różne punkty zasilania poszczególnych urządzeń, w których pojawiają się potencjały pomiędzy poszczególnymi punktami uziemienia. Takie warunki pracy wprowadzają niekorzystne warunki pracy obwodów wejściowych / wyjściowych, generując widoczne w obrazie zakłócenia a nawet uszkodzenia sprzętu, pomimo braku wyładowań atmosferycznych.

Pasmo przenoszenia sygnalu zostało dobrane odpowiednio do systemów analogowej transmisji HD, pozwalając na przesyłanie obrazu w rozdzielczości do 1080p. W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.

HSO-1F-ECO, może być używany w aplikacjach 1-kanałowych w połączeniu z zabezpieczeniem serii HDO i wielokanałowych w połączeniu z panelami serii FKO i LHD . Urządzenie transmituje sygnał w obydwie strony i może być stosowany po stronie kamer lub po stronie rejestratorów DVR. Przy długich przewodach zalecane jest stosowanie separatora po stronie rejestratora.

Charakterystyka

• Impedancja dla przewodu koncentrycznego 75 Ohm
• Pasmo przenoszenia 50 MHz
• Tłumienie 0,5dB
• Poziom izolacji 800V DC

Schematy połączeń

DANE TECHNICZNE
