JB-128N Jablotron moduł do sterowania ogrzewaniem podłogowym

JABLOTRON JB-128N moduł sterowania ogrzewaniem podłogowym magistrala BUS Jablotron 100+

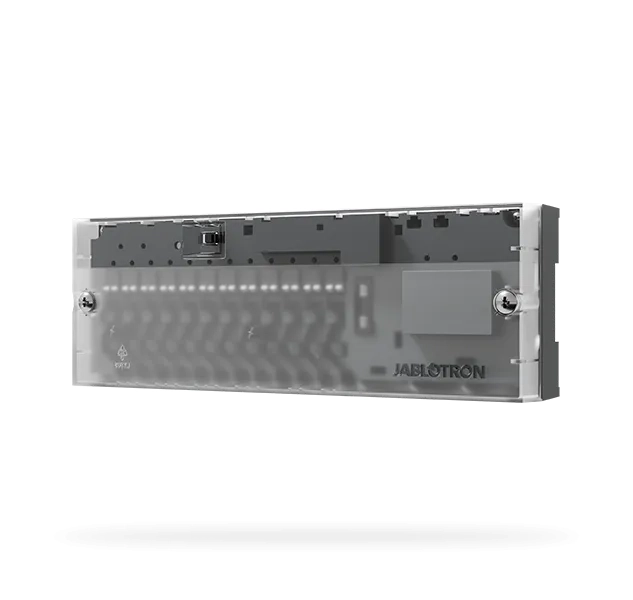

Moduł magistralowy JABLOTRON JB-128N to zaawansowane urządzenie systemowe przeznaczone do precyzyjnego, wielostrefowego sterowania ogrzewaniem podłogowym lub grzejnikowym. Komponent pozwala na bezpośrednią kontrolę zaworów termoelektrycznych i jest w pełni zintegrowany z systemem alarmowym JABLOTRON 100+. Urządzenie umożliwia inteligentne zarządzanie temperaturą w poszczególnych pomieszczeniach na podstawie harmonogramów oraz odczytów z termostatów systemowych, realizując sygnały sterujące za pośrednictwem dedykowanej magistrali BUS.

Kompleksowa obsługa wielostrefowa

Urządzenie zostało wyposażone w 12 niezależnych wyjść sterujących, z których każde pozwala na zasilanie i kontrolowanie pracy głowic termoelektrycznych 230V AC. Moduł umożliwia niezależną regulację termiczną dla 12 różnych pętli ogrzewania, zapewniając optymalny komfort cieplny w całym budynku przy jednoczesnym obniżeniu kosztów eksploatacyjnych.

Zintegrowane sterowanie pompą i bezpieczeństwo

Moduł JB-128N posiada dedykowane wyjście przekaźnikowe do automatycznego załączania pompy cyrkulacyjnej. Pompa aktywowana jest wyłącznie wtedy, gdy przynajmniej jedna z 12 stref zgłasza zapotrzebowanie na ciepło. Dodatkowe wejście na termostat bezpieczeństwa NC skutecznie chroni instalację przed przegrzaniem, odcinając zasilanie pomp i głowic w sytuacji awaryjnej.

Uniwersalny montaż i łatwa integracja

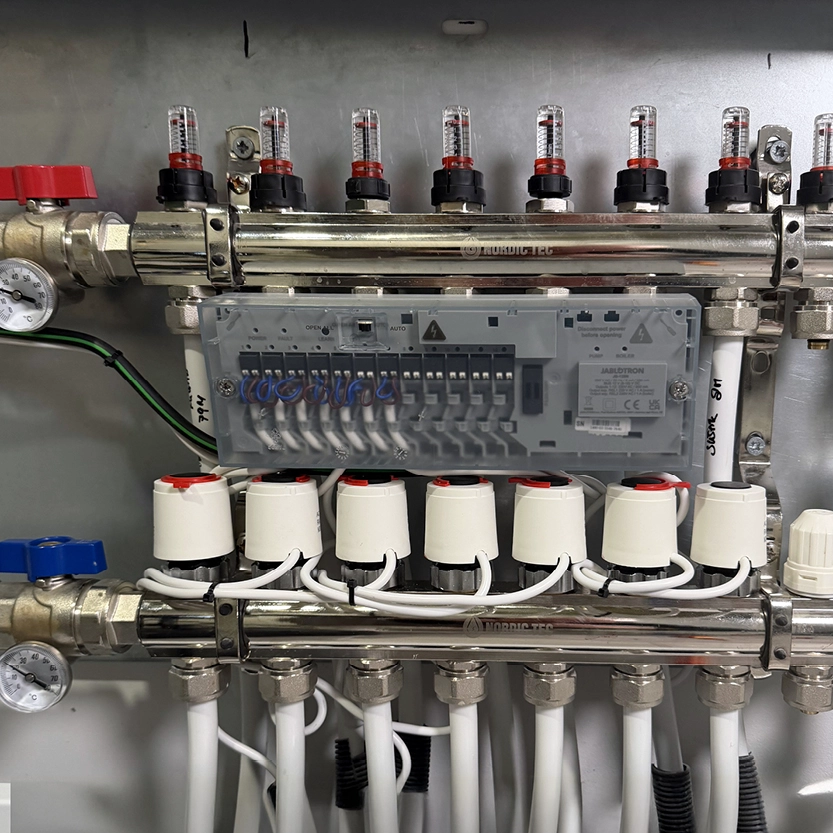

Konstrukcja obudowy o stopniu ochrony IP20 została zoptymalizowana pod kątem elastycznych warunków instalacyjnych. Urządzenie można zamontować bezpośrednio na ścianie, na rurze rozdzielacza lub na standardowej szynie DIN. Pełna komunikacja z centralą alarmową odbywa się za pomocą systemowej magistrali 12V DC, a to upraszcza okablowanie i pozwala na zdalny nadzór nad ogrzewaniem przez aplikację mobilną MyJABLOTRON.

Charakterystyka produktu

• Podłączenie do systemu: magistrala BUS 12V DC (8 do 15 V),
• Napięcie zasilania jednostki: 230 V AC / 50 Hz,
• Liczba wyjść sterujących: 12 dla głowic termoelektrycznych,
• Zasilanie głowic: 230 V AC / 50 Hz (maks. 2 W na głowicę),
• Wyjście pompy cyrkulacyjnej: przekaźnikowe 1 A / 230 V AC,
• Wejście bezpieczeństwa: styk NC dla termostatu (1 A / 250 V AC),
• Zabezpieczenie wyjść: bezpiecznik 0,8 A typ T,
• Zalecany wyłącznik obwodu: 4A typ B,
• Typ montażu: ściana / rura / szyna DIN,
• Wymiary: 245 x 90 x 50 mm,
• Klasa ochrony: II,
• Stopień ochrony: IP20.

Specyfikacja Techniczna JABLOTRON JB-128N

Wskazówki dla instalatora i uwagi montażowe

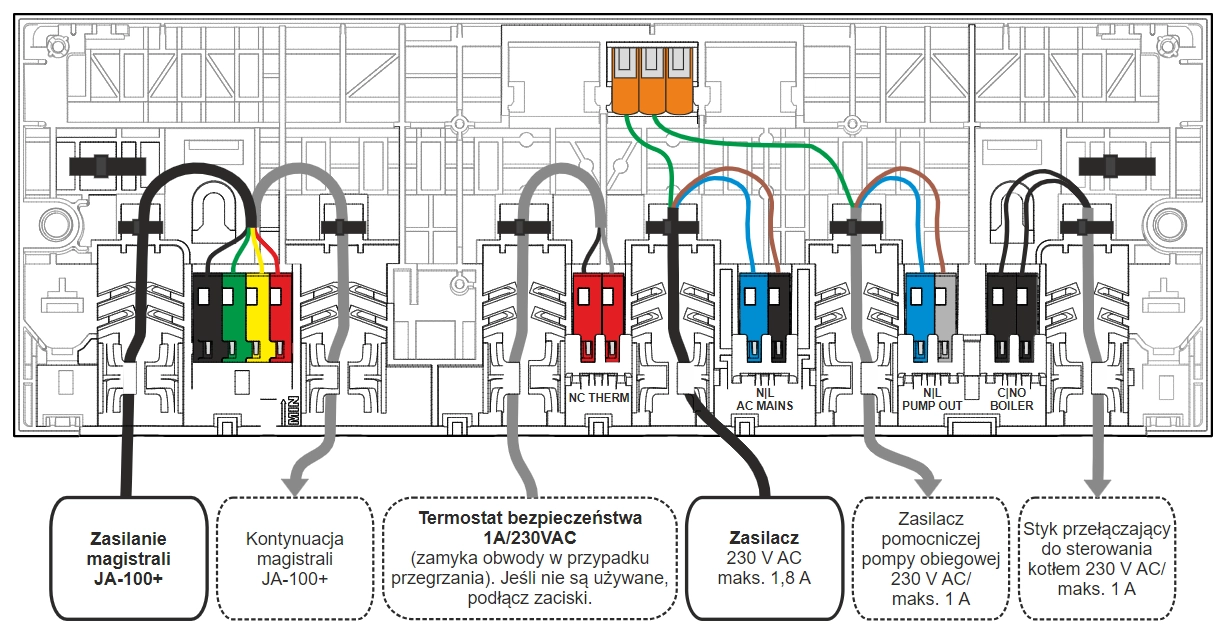

Przed rozpoczęciem instalacji modułu JB-128N należy bezwzględnie odłączyć zasilanie sieciowe 230V AC oraz zasilanie awaryjne centrali alarmowej. Urządzenie powinno być montowane w miejscu suchym, bezpośrednio przy rozdzielaczu ogrzewania. Podłączenie do magistrali cyfrowej systemu alarmowego realizuje się za pomocą standardowego kabla czterożyłowego, dbając o prawidłową polaryzację złączy zasilających i transmisyjnych (12V, GND, DATA). Przewody zasilające głowice termoelektryczne 230V oraz pompę obiegową należy wprowadzić przez fabryczne przepusty kablowe i zabezpieczyć przed przypadkowym wyrwaniem.

Do poprawnego działania modułu wymagana jest jego adresacja w systemie za pomocą programu konfiguracyjnego F-Link. Każde z 12 wyjść można przypisać do konkretnej sekcji lub powiązać logicznie z bezprzewodowymi lub przewodowymi termostatami Jablotron zainstalowanymi w obiekcie. Wpięcie zewnętrznego termostatu bezpieczeństwa do dedykowanych zacisków NC stanowi sprzętowe zabezpieczenie przed zablokowaniem zaworów – jego rozwarcie natychmiastowo odcina zasilanie wysokonapięciowe wyjść wykonawczych, niezależnie od aktualnych poleceń z centrali alarmowej.

Najczęściej zadawane pytania (FAQ)

Czy moduł może sterować głowicami niskonapięciowymi typu 24V lub 12V?
Opisywany model JB-128N jest konstrukcyjnie przystosowany do bezpośredniego podawania napięcia roboczego 230 V AC na wyjścia głowic. Stosowanie zaworów o innych parametrach napięciowych bez zewnętrznych elementów pośredniczących (np. przekaźników) doprowadzi do uszkodzenia podzespołów.

Jak realizowana jest ochrona pompy przed pracą na zamkniętych zaworach?
Logika sterująca zaimplementowana w module JB-128N automatycznie koordynuje pracę systemu. Wyjście pompy cyrkulacyjnej zostaje aktywowane z odpowiednim opóźnieniem czasowym dopiero po otwarciu przynajmniej jednego elektrozaworu, co zapobiega przeciążeniom i hydraulicznemu uderzeniu w instalacji CO.

Czy po zaniku komunikacji z centralą alarmową moduł wyłączy ogrzewanie?
W przypadku utraty połączenia z magistralą BUS centrali, urządzenie przechodzi w bezpieczny tryb awaryjny. Stan wyjść wykonawczych oraz działanie algorytmów podtrzymania zależą od parametrów wprowadzonych przez instalatora podczas konfiguracji w oprogramowaniu F-Link.
