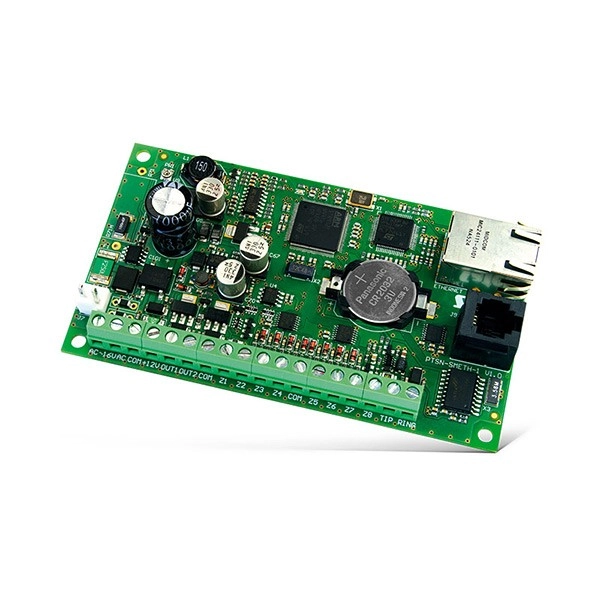

ETHM-2 Satel uniwersalny moduł komunikacyjny TCP/IP

ETHM-2 to moduł ethernetowy symulujący analogową linię telefoniczną, przeznaczony do stosowania w systemach sygnalizacji włamania i alarmu dla celów monitoringu. Urządzenie to umożliwia przesyłanie kodów zdarzeń siecią Ethernet (TCP/IP) do stacji monitorującej STAM-2 lub konwertera SMET-256, zapewniając komunikację wejścia – wyjścia z dowolnych urządzeń wchodzących w skład systemu alarmowego.

Moduł posiada 8 wejść, do których podłączyć można np. wyjścia centrali alarmowej niewyposażonej w komunikator telefoniczny. Odpowiednie zaprogramowanie obu tych urządzeń umożliwi monitorowanie stanu centrali. Moduł może również sam pełnić rolę prostej centrali wyposażonej w komunikację TCP/IP. Posiada także 4 wyjścia niskoprądowe typu OC o obciążalności do 50 mA. Mogą być one wykorzystane do sterowania urządzeniami o niewielkim poborze mocy (np. diody LED, sygnalizatory z własnym zasilaniem) lub przekaźnikami (poprzez które sterować można urządzeniami o dużym poborze mocy). ETHM-2 prowadzi konwersję kodów odebranych w formacie telefonicznym lub formacie SIA oraz generuje kody w przypadku m.in. wystąpienia zdarzeń na wejściach (naruszenie), wyjściach (aktywacja), czy też przy zmianie stanu zasilania. Dla utajnienia przesyłanych danych moduł wykorzystuje zaawansowany algorytm AES ze 192-bitowym kluczem. Dodatkowo dostępne jest przesyłanie informacji za pomocą wiadomości e-mail z użyciem szyfrowania SSL.

ETHM-2 może być konfigurowany zdalnie przez sieć Ethernet lub lokalnie poprzez port RS-232 przy użyciu komputera PC z oprogramowaniem ETHM-2 SOFT. Zdalna obsługa modułu możliwa jest także za pomocą przeglądarki WWW.

Urządzenie ma wbudowany zasilacz impulsowy o wydajności 1,2 A, z układem ładowania i kontroli akumulatora, może być również zasilane napięciem 12 V DC. Zostało także wyposażone w bufor pamięci 512 zdarzeń.

Moduł ethernetowy ETHM-2 spełnia wymogi klasy ATS 5 określonej normą EN50136.

Charakterystyka

• konwersja monitoringu telefonicznego z dowolnej centrali na transmisję TCP/IP
• monitoring TCP/IP wyzwalany za pomocą wejść modułu
• obsługa protokołu szyfrowania SSL w komunikacji z serwerem poczty wychodzącej (dotyczy tylko ETHM-2 FLASH v2.00)
• zdalne sterowanie wyjściami za pomocą przeglądarki WWW (dotyczy tylko ETHM-2 FLASH v1.02)
• zdalna konfiguracja poprzez dedykowaną aplikację ETHM-2 SOFT
• lokalne programowanie za pomocą komputera podłączonego przez RS-232
• możliwość wykorzystania w charakterze prostej centrali alarmowej wyposażonej w komunikację TCP/IP
• kodowanie transmisji danych

Dane techniczne
