JA-151R bezprzewodowy wzmacniacz sygnału Jablotron 100+

Jablotron JA-151R bezprzewodowy wzmacniacz sygnału serii JABLOTRON 100+

Bezprzewodowy wzmacniacz sygnału JA-151R (repeater) to wyspecjalizowane urządzenie zwiększające zasięg komunikacji radiowej pomiędzy modułem sterującym centrali a wybranymi elementami peryferyjnymi. Urządzenie przechwytuje sygnały radiowe i retransmituje je z pełną mocą, pozwalając na efektywne podwojenie dystansu transmisji. Model ten jest kompatybilny z centralami alarmowymi JA-103K oraz JA-107K, a także z modułami radiowymi nowej generacji JA-112R oraz ich starszymi wariantami JA-111R. Stanowi idealne rozwiązanie dla dużych obiektów, w których uwarunkowania architektoniczne uniemożliwiają ułożenie tradycyjnego okablowania magistralowego.

Modernizacja sprzętowa i obsługa dwukierunkowa

Model JA-151R stanowi unowocześnioną wersję starszego wzmacniacza JA-150R. Zmiany konstrukcyjne zaowocowały redukcją wymiarów gabarytowych oraz wprowadzeniem standardu zasilania 12 V DC. Kluczowym usprawnieniem jest również rozszerzenie funkcjonalności o obsługę nie tylko jednokierunkowych komponentów radiowych, ale także wybranych dwukierunkowych urządzeń asynchronicznych, w tym zaawansowanych detektorów z komunikacją zwrotną.

Elastyczne źródła zasilania i ciągłość pracy

Niskie zapotrzebowanie na prąd umożliwia zasilanie wzmacniacza z alternatywnych źródeł energii 12 V DC. Do zasilania z sieci 230 V dedykowane są opcjonalne moduły zasilające, takie jak HLK-PM12JBT (do montażu bezpośredniego), DE06-12 (do puszek podtynkowych) oraz LT-089.07 (zasilacz wtyczkowy do gniazda). Dedykowany akumulator zapasowy BAT-4V8-LH0900 (dostępny osobno) o żywotności około 4 lat zabezpiecza urządzenie przed awariami sieci energetycznej, gwarantując ciągłość retransmisji alarmów.

Wysoka odporność i uniwersalna obudowa

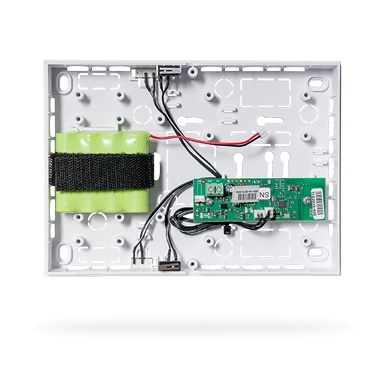

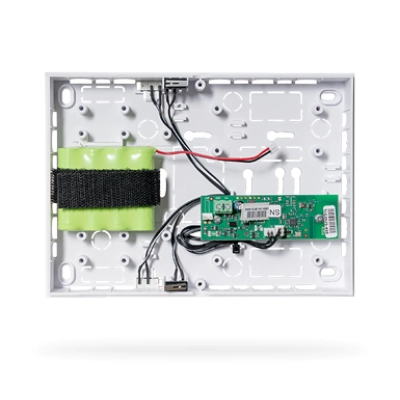

Repeater dostarczany jest w fabrycznej puszce instalacyjnej JA-194PL. Konstrukcja ta zapewnia odpowiednią przestrzeń do estetycznego ukrycia zapasów przewodów, montażu dedykowanego zasilacza sieciowego oraz instalacji akumulatora buforowego. Urządzenie uzyskało stopień ochrony Grade 2 oraz wysoką klasę środowiskową III. Dzięki temu może bezawaryjnie pracować na zewnątrz budynków (w warunkach chronionych przed bezpośrednimi opadami) lub w trudnych, niesprzyjających warunkach wewnątrz pomieszczeń w szerokim zakresie temperatur od −25 °C do +50 °C.

Charakterystyka produktu

• Zastosowanie: zwiększanie i optymalizacja zasięgu radiowego dla komponentów bezprzewodowych,
• Pasmo pracy: szyfrowana częstotliwość 868,1 MHz o mocy radiowej ERP poniżej 25 mW,
• Zasięg transmisji: do 500 m na otwartej przestrzeni w linii wzroku,
• Zarządzanie energią: zasilanie główne 12 V DC z funkcją kontroli rozładowania akumulatora (≤4,2 V),
• Zasilanie awaryjne: współpraca z dedykowaną baterią NiMH BAT-4V8-LH0900 (4,8 V / 900 mAh),
• Zestaw montażowy: w komplecie ergonomiczna puszka instalacyjna JA-194PL,
• Klasyfikacja normatywna: stopień bezpieczeństwa 2, klasa środowiskowa III (zgodnie z EN 50131-1),
• Certyfikacja: oficjalne badania laboratoryjne Trezor Test s.r.o. (nr 3025),
• Wymiary zewnętrzne z obudową: 130 × 180 × 45 mm przy wadze elektroniki 268 g.

Kompatybilność urządzeń peryferyjnych

Konkretne komponenty bezprzewodowe, których sygnał ma być powtarzany przez model JA-151R, wybiera się indywidualnie na etapie konfiguracji systemu. Wzmacniacz skutecznie obsługuje:

• Większość bezprzewodowych czujek i detektorów JABLOTRON serii 100+,
• Piloty zdalnego sterowania oraz breloki użytkowe,
• Nieadresowalne moduły wyjściowe PG z serii JA-150N oraz JA-151N.

Ważna uwaga instalacyjna: Urządzenie NIE obsługuje retransmisji sygnałów pochodzących z w pełni synchronicznych (dwukierunkowych) urządzeń peryferyjnych. Do tej grupy należą bezprzewodowe klawiatury i moduły dostępu (JA-15xE), syreny zewnętrzne i wewnętrzne (JA-1xxA), detektory pożarowe z wbudowaną syreną (JA-151ST-A), czujniki ruchu z wbudowaną kamerą (JA-1xxPC), czujniki dualne PIR + MW (JA-1xxPW), termostaty pokojowe (JA-150TP, JB-15xTx), adresowalne moduły wyjściowe (JB-150N-HEAD, JB-16xN-PLUG, AC-160-x) oraz inne retransmitery (JB-15xR).

Specyfikacja Techniczna Jablotron JA-151R

Wskazówki instalacyjne i montaż

W celu osiągnięcia najwyższej efektywności działania, wzmacniacz JA-151R należy zamontować w optymalnym punkcie propagacji sygnału – najlepiej w połowie odległości pomiędzy modułem radiowym centrali a najdalej odsuniętymi czujkami bezprzewodowymi. Obudowę instaluje się na stabilnym podłożu pionowym, pamiętając o zachowaniu bezpiecznego dystansu od urządzeń generujących silne pola elektromagnetyczne lub dużych konstrukcji metalowych, które mogłyby tłumić fale radiowe o częstotliwości 868,1 MHz.

Do poprawnej pracy wymagane jest podłączenie zewnętrznego źródła zasilania 12 V DC oraz instalacja akumulatora awaryjnego BAT-4V8-LH0900 wewnątrz puszki JA-194PL. Jeżeli system ma być zasilany bezpośrednio z sieci 230 V, w obudowie można umieścić dedykowany zasilacz impulsowy HLK-PM12JBT. Po wykonaniu połączeń elektrycznych, urządzenie należy zarejestrować w systemie przy użyciu programu narzędziowego F-Link. Z poziomu oprogramowania instalator dokonuje precyzyjnego wyboru i przypisania tych czujek peryferyjnych, których sygnał ma być retransmitowany przez moduł JA-151R, sprawdzając jednocześnie poziom odbieranego sygnału radiowego.

Najczęściej zadawane pytania (FAQ)

Czy wzmacniacz JA-151R współpracuje z bezprzewodowymi klawiaturami Jablotron?
Zgodnie ze specyfikacją techniczną, urządzenie nie obsługuje retransmisji sygnałów pochodzących z urządzeń w pełni dwukierunkowych i synchronicznych. Bezprzewodowe klawiatury, moduły dostępu, syreny zewnętrzne oraz czujniki ruchu z wbudowaną kamerą komunikują się z centralą w sposób, który wyklucza pośrednictwo tego wzmacniacza.

Czy akumulator awaryjny BAT-4V8-LH0900 znajduje się w fabrycznym komplecie?
Nie, dedykowany akumulator zapasowy NiMH 4,8 V / 900 mAh sprzedawany jest oddzielnie. Jest on jednak niezbędnym elementem instalacji, gwarantującym poprawną pracę i podtrzymanie zasilania repeatera w przypadku awarii sieci energetycznej.

Jakie zasilacze sieciowe są rekomendowane do montażu w puszce urządzenia?
Konstrukcja puszki instalacyjnej JA-194PL jest w pełni przystosowana do montażu dedykowanego zasilacza HLK-PM12JBT wraz z przekaźnikiem. Alternatywnie, jeśli instalacja zakłada montaż podtynkowy, można użyć zasilacza DE06-12 umieszczonego w puszce elektrycznej pod urządzeniem, bądź zasilacza LT-089.07 podłączanego do standardowego gniazda 230 V.

Czy mogę zainstalować kilka wzmacniaczy JA-151R w jednym systemie?
Tak, system umożliwia instalację wielu wzmacniaczy na jednym obiekcie w celu pokrycia sygnałem różnych stref lub skrzydeł budynku. Należy jednak pamiętać, że sygnał radiowy nie może być powtarzany seryjnie z jednego wzmacniacza do drugiego – każdy model JA-151R musi znajdować się w bezpośrednim zasięgu modułu radiowego centrali (np. JA-112R) i przekazywać sygnały bezpośrednio do niego.
