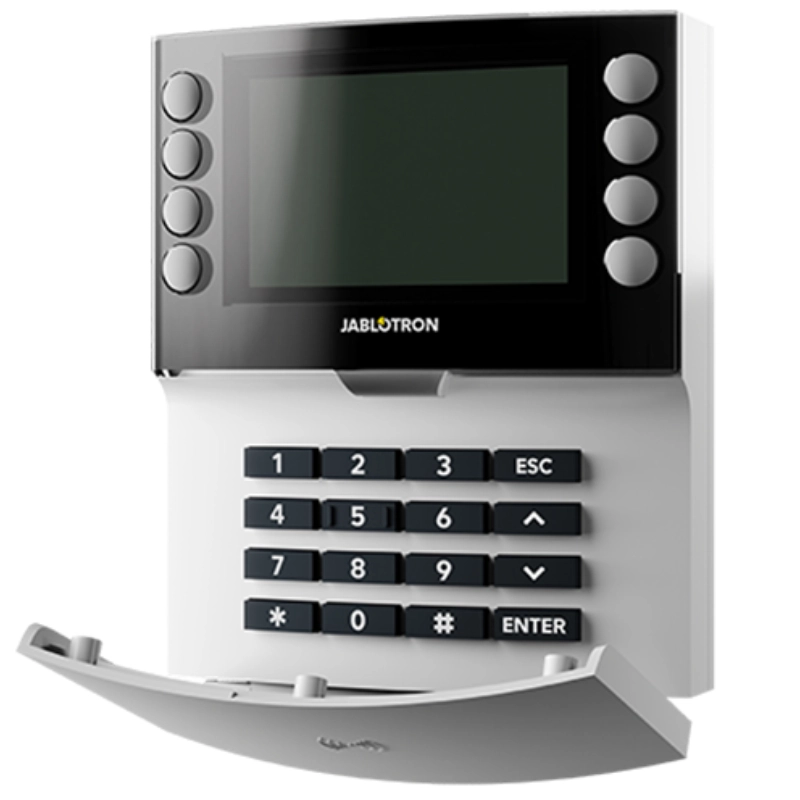

JA-155E-NFC Jablotron bezprzewodowa klawiatura z wyświetlaczem LCD czytnikiem NFC

Jablotron JA-155E-NFC bezprzewodowa klawiatura czterosegmentowa z wyświetlaczem i czytnikiem NFC serii JABLOTRON 100+ i Mercury

Bezprzewodowa klawiatura czterosegmentowa JA-155E-NFC to zaawansowany interfejs użytkownika zaprojektowany dla systemów alarmowych JABLOTRON 100+ oraz Mercury. Urządzenie łączy w sobie pełną funkcjonalność przewodowych paneli sterujących z elastycznością technologii radiowej, eliminując konieczność prowadzenia okablowania strukturalnego i przygotowywania tras kablowych. Solidna, zintegrowana konstrukcja zawierająca cztery stałe segmenty ułatwia montaż bezpośrednio na powierzchni ściany, stanowiąc estetyczny i intuicyjny punkt codziennej obsługi systemu bezpieczeństwa.

Intuicyjna kontrola stanu za pomocą sygnalizacji świetlnej

Panel wyposażono w czytelny wyświetlacz tekstowy oraz cztery zintegrowane segmenty funkcyjne działające w oparciu o opatentowaną logikę sygnalizacji świetlnej. Kolorowe podświetlenie LED natychmiastowo informuje użytkownika o stanie poszczególnych stref lub wyjść programowalnych PG. Rozwiązanie to pozwala na proste i bezbłędne zarządzanie podstawowymi funkcjami automatyki oraz czuwania alarmu bez konieczności głębokiego poruszania się po menu urządzenia.

Szyfrowana autoryzacja MIFARE i technologia NFC

W celu zapewnienia najwyższego stopnia ochrony przed nieautoryzowanym dostępem, w klawiaturze zastosowano nowoczesny moduł radiowy pracujący w paśmie 13,56 MHz. Zastąpienie dawnego standardu niskiej częstotliwości (125 kHz) technologią MIFARE z zaawansowanym szyfrowaniem danych oraz pełną obsługą łączności NFC uniemożliwia skopiowanie breloków lub kart zbliżeniowych. Autoryzacja użytkowników może odbywać się również za pomocą kompatybilnych urządzeń mobilnych.

Elastyczne zarządzanie energią i tryb uśpienia

Urządzenie może pracować w sposób całkowicie autonomiczny na zasilaniu bateryjnym, zapewniając typowy okres eksploatacji na jednym komplecie ogniw przez około 1,6 roku. W celu maksymalizacji żywotności baterii, klawiatura automatycznie przechodzi w tryb oszczędzania energii (uśpienia). Konstrukcja umożliwia także podłączenie zewnętrznego zasilacza 12 V DC – w takim scenariuszu zainstalowane baterie pełnią wyłącznie funkcję zasilania awaryjnego, a wskaźnik optyczny oraz czytnik kart pozostają stale aktywne.

Dodatkowe wejście przewodowe i inteligentne wybudzanie

Konstrukcja JA-155E-NFC została wzbogacona o wbudowane cyfrowe wejście kablowe, przeznaczone do bezpośredniego podłączenia przewodowego czujnika magnetycznego (kontaktronu) otwarcia drzwi. Sygnał z tego czujnika pełni dwojaką rolę: monitoruje stan wejścia do obiektu oraz automatycznie wybudza klawiaturę z trybu uśpienia w momencie naruszenia strefy wejściowej. System aktywuje podświetlenie i czytnik kart jeszcze przed podejściem użytkownika do panelu, skracając czas potrzebny na rozbrojenie alarmu.

Charakterystyka produktu

• Konstrukcja panelu: Zintegrowana obudowa czterosegmentowa z czytelnym wyświetlaczem,
• System autoryzacji: Czytnik NFC / MIFARE pracujący na częstotliwości 13,56 MHz z szyfrowaniem,
• Wskazywanie stanu: Sygnalizacja optyczna LED (zielony i czerwony) oparta na logice ruchu drogowego,
• Łączność radiowa: Dwukierunkowa komunikacja bezprzewodowa w ekosystemie Jablotron,
• Zarządzanie energią: Zasilanie bateryjne (żywotność do 1,6 roku) lub opcjonalne zasilanie zewnętrzne 12 V DC,
• Oszczędzanie prądu: Automatyczny tryb uśpienia z inteligentnymi procedurami wybudzania systemu,
• Wbudowany interfejs: Dedykowane wejście cyfrowe do podłączenia przewodowego czujnika magnetycznego,
• Zgodność z centralami: JA-102K, JA-103K, JA-107K oraz JA-152KRY,
• Klasyfikacja bezpieczeństwa: Stopień 2 (Grade 2), klasa środowiskowa II (zgodnie z normą EN 50131-1),
• Zarządzanie systemowe: Pełna kontrola nad historią zdarzeń, bazą użytkowników i blokadami z poziomu menu,
• Kolor obudowy: Biały.


Specyfikacja Techniczna Jablotron JA-155E-NFC

Wskazówki instalacyjne i uwagi montażowe

Montaż bezprzewodowego panelu JA-155E-NFC należy przeprowadzić na stabilnej powierzchni pionowej wewnątrz chronionego budynku. Brak konieczności doprowadzania przewodów umożliwia instalację w miejscach, gdzie wykończenie ścian wyklucza kucie tynków. Podczas wyboru lokalizacji należy uwzględnić uwarunkowania propagacji fal radiowych i unikać montażu bezpośrednio na konstrukcjach stalowych, w pobliżu szaf elektrycznych lub innych urządzeń, które mogłyby tłumić sygnał radiowy przesyłany do centrali.

W przypadku wykorzystania zasilania akumulatorowego, wbudowane wejście cyfrowe warto połączyć z przewodowym kontaktronem na drzwiach wejściowych. Otwarcie skrzydła uruchomi procedurę natychmiastowego wybudzenia klawiatury z trybu uśpienia, aktywując podświetlenie ekranu i czytnik zbliżeniowy. Po fizycznym przytwierdzeniu podstawy do ściany, urządzenie loguje się do systemu alarmowego za pomocą oprogramowania F-Link. Z poziomu komputera instalator definiuje funkcje przypisane do każdego z czterech stałych segmentów oraz sprawdza poziom sygnału radiowego w miejscu montażu.

Najczęściej zadawane pytania (FAQ)

W jaki sposób wybudza się klawiatura, gdy pracuje wyłącznie na bateriach?
Podczas zasilania bateryjnego urządzenie pozostaje w trybie uśpienia w celu oszczędzania energii. Do jego aktywacji dochodzi automatycznie w kilku sytuacjach: po naciśnięciu dowolnego klawisza fizycznego na obudowie, po naruszeniu przewodowego czujnika magnetycznego podłączonego do wejścia cyfrowego klawiatury, a także w momencie odliczania czasu na wejście wyzwolonego przez inną czujkę radiową w danej strefie.

Czy podłączenie zewnętrznego zasilacza 12 V zmienia sposób zachowania się klawiatury?
Tak. Po doprowadzeniu stałego zasilania z zewnętrznego zasilacza 12 V DC klawiatura rezygnuje z trybu uśpienia. Wyświetlacz tekstowy, podświetlenie segmentów oraz czytnik kart MIFARE / NFC pozostają stale aktywne i gotowe do pracy. Zainstalowane wewnątrz obudowy baterie automatycznie przejmują funkcję zasilania awaryjnego na wypadek braku prądu w sieci głównej.

Czym różni się ten model od klawiatury JA-115E-NFC-AN?
Podstawową różnicą jest sposób komunikacji i zasilania. Model JA-115E-NFC-AN to urządzenie w kolorze antracytowym, które komunikuje się i zasila wyłącznie przewodowo poprzez szynę BUS. Prezentowany model JA-155E-NFC jest urządzeniem bezprzewodowym (radiowym), zasilanym fabrycznie z baterii, co umożliwia szybki montaż bez układania przewodów strukturalnych w budynku.

Czy do tej klawiatury bezprzewodowej mogę podłączyć tradycyjną czujkę magnetyczną?
Tak, klawiatura posiada zintegrowane wejście cyfrowe na płycie elektroniki. Pozwala ono na podpięcie standardowego, przewodowego kontaktronu bocznego. Rozwiązanie to oszczędza linie radiowe centrali, ponieważ czujnik magnetyczny współdzieli komunikację bezprzewodową z klawiaturą, a jednocześnie służy jako wyzwalacz automatycznego budzenia panelu.
