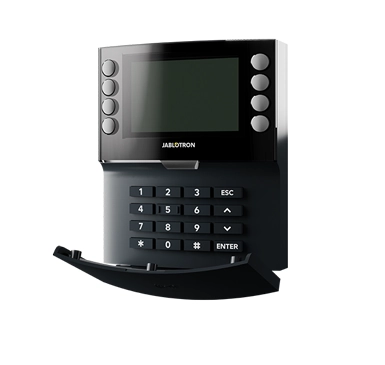

JA-155E-NFC-AN Jablotron bezprzewodowa klawiatura z wyświetlaczem LCD czytnikiem NFC

Jablotron JA-155E-NFC-AN bezprzewodowa klawiatura czterosegmentowa z wyświetlaczem i czytnikiem NFC serii JABLOTRON 100+ i Mercury

Bezprzewodowa klawiatura czterosegmentowa JA-155E-NFC-AN to zaawansowany interfejs użytkownika zaprojektowany dla systemów alarmowych JABLOTRON 100+ oraz Mercury. Urządzenie łączy w sobie pełną funkcjonalność przewodowych paneli sterujących z elastycznością technologii radiowej, eliminując konieczność prowadzenia okablowania strukturalnego i przygotowywania tras kablowych. Solidna, zintegrowana konstrukcja zawierająca cztery stałe segmenty ułatwia montaż bezpośrednio na powierzchni ściany, stanowiąc estetyczny i intuicyjny punkt codziennej obsługi systemu bezpieczeństwa. Elegancka obudowa w kolorze antracytowym pozwala na idealne dopasowanie urządzenia do nowoczesnych aranżacji wnętrz.

Intuicyjna kontrola stanu za pomocą sygnalizacji świetlnej

Panel wyposażono w czytelny wyświetlacz tekstowy oraz cztery zintegrowane segmenty funkcyjne działające w oparciu o opatentowaną logikę sygnalizacji świetlnej. Kolorowe podświetlenie LED natychmiastowo informuje użytkownika o stanie poszczególnych stref lub wyjść programowalnych PG. Rozwiązanie to pozwala na proste i bezbłędne zarządzanie podstawowymi funkcjami automatyki oraz czuwania alarmu bez konieczności głębokiego poruszania się po menu urządzenia.

Szyfrowana autoryzacja MIFARE i technologia NFC

W celu zapewnienia najwyższego stopnia ochrony przed nieautoryzowanym dostępem, w klawiaturze zastosowano nowoczesny moduł radiowy pracujący w paśmie 13,56 MHz. Zastąpienie dawnego standardu niskiej częstotliwości (125 kHz) technologią MIFARE z zaawansowanym szyfrowaniem danych oraz pełną obsługą łączności NFC uniemożliwia skopiowanie breloków lub kart zbliżeniowych. Autoryzacja użytkowników może odbywać się również za pomocą kompatybilnych urządzeń mobilnych.

Elastyczne zarządzanie energią i tryb uśpienia

Urządzenie może pracować w sposób całkowicie autonomiczny na zasilaniu bateryjnym, wykorzystując cztery ogniwa alkaliczne AA. W celu maksymalizacji żywotności baterii, klawiatura automatycznie przechodzi w tryb oszczędzania energii (uśpienia). Konstrukcja umożliwia także podłączenie zewnętrznego zasilacza 12 V DC – w takim scenariuszu zainstalowane baterie pełnią wyłącznie funkcję zasilania awaryjnego, a wskaźnik optyczny oraz czytnik kart pozostają stale aktywne.

Dodatkowe wejście przewodowe i inteligentne wybudzanie

Konstrukcja JA-155E-NFC-AN została wzbogacona o wbudowane cyfrowe wejście kablowe, przeznaczone do bezpośredniego podłączenia przewodowego czujnika magnetycznego (kontaktronu) otwarcia drzwi. Sygnał z tego czujnika pełni dwojaką rolę: monitoruje stan wejścia do obiektu oraz automatycznie wybudza klawiaturę z trybu uśpienia w momencie naruszenia strefy wejściowej. System aktywuje podświetlenie i czytnik kart jeszcze przed podejściem użytkownika do panelu, skracając czas potrzebny na rozbrojenie alarmu.

Charakterystyka produktu

• Konstrukcja panelu: Zintegrowana obudowa czterosegmentowa z czytelnym wyświetlaczem,
• Kolor obudowy: Antracytowy,
• System autoryzacji: Czytnik NFC / MIFARE pracujący na częstotliwości 13,56 MHz z szyfrowaniem,
• Wskazywanie stanu: Sygnalizacja optyczna LED (zielony i czerwony) oparta na logice ruchu drogowego,
• Łączność radiowa: Dwukierunkowa komunikacja bezprzewodowa w ekosystemie Jablotron,
• Zarządzanie energią: Cztery baterie alkaliczne AA lub opcjonalne zasilanie zewnętrzne 12 V DC,
• Oszczędzanie prądu: Automatyczny tryb uśpienia z inteligentnymi procedurami wybudzania systemu,
• Wbudowany interfejs: Dedykowane wejście cyfrowe do podłączenia przewodowego czujnika magnetycznego,
• Zgodność z centralami: JA-102K, JA-103K, JA-107K oraz JA-152KRY,
• Klasyfikacja bezpieczeństwa: Stopień 2 (Grade 2), klasa środowiskowa II (zgodnie z normą EN 50131-1),
• Zarządzanie systemowe: Pełna kontrola nad historią zdarzeń, bazą użytkowników i blokadami z poziomu menu,
• Kolor obudowy: Antracytowy.


Specyfikacja Techniczna Jablotron JA-155E-NFC-AN

Wskazówki instalacyjne i uwagi montażowe

Montaż bezprzewodowego panelu JA-155E-NFC-AN należy przeprowadzić na stabilnej powierzchni pionowej wewnątrz chronionego budynku. Brak konieczności doprowadzania przewodów komunikacyjnych umożliwia instalację w miejscach, gdzie wykończenie ścian wyklucza kucie tynków. Podczas wyboru lokalizacji należy uwzględnić uwarunkowania propagacji fal radiowych i unikać montażu bezpośrednio na konstrukcjach stalowych, w pobliżu szaf elektrycznych lub innych urządzeń, które mogłyby tłumić sygnał radiowy przesyłany do centrali. Maksymalny zasięg łączności bezprzewodowej wynosi do 200 metrów na otwartej przestrzeni.

Po fizycznym przytwierdzeniu podstawy do ściany za pomocą czterech zalecanych wkrętów o średnicy 3,5 mm z łbem półokrągłym, urządzenie loguje się do systemu alarmowego za pomocą oprogramowania F-Link. Jeśli instalacja zakłada stałe podświetlenie ekranu i ciągłą aktywność czytnika, do urządzenia można doprowadzić zewnętrzne zasilanie 12 V DC (przy maksymalnej długości przewodu zasilającego do 3 metrów). Z poziomu komputera instalator definiuje funkcje przypisane do każdego z czterech stałych segmentów, rejestruje karty MIFARE oraz sprawdza poziom sygnału radiowego w miejscu montażu.

Najczęściej zadawane pytania (FAQ)

W jaki sposób wybudza się klawiatura, gdy pracuje wyłącznie na bateriach?
Podczas zasilania bateryjnego urządzenie pozostaje w trybie uśpienia w celu oszczędzania energii, co pozwala na bezawaryjną pracę na jednym komplecie przez okres od 1 do 2 lat. Do jego aktywacji dochodzi automatycznie w kilku sytuacjach: po naciśnięciu dowolnego klawisza fizycznego na obudowie, po naruszeniu przewodowego czujnika magnetycznego połączonego do wejścia klawiatury, a także w momencie odliczania czasu na wejście wyzwolonego przez inną czujkę radiową w danej strefie.

Czy podłączenie zewnętrznego zasilacza 12 V zmienia sposób zachowania się klawiatury?
Tak. Po doprowadzeniu stałego zasilania z zewnętrznego zasilacza 12 V DC klawiatura rezygnuje z trybu uśpienia. Wyświetlacz tekstowy, podświetlenie segmentów oraz czytnik kart MIFARE / NFC pozostają stale aktywne i gotowe do pracy. Zainstalowane wewnątrz obudowy cztery baterie alkaliczne AA automatycznie przejmują funkcję zasilania awaryjnego na wypadek braku prądu w sieci głównej.

Czym różni się ten model od podstawowej klawiatury JA-155E-NFC?
Główną różnicą jest wykonanie estetyczne obudowy. Oznaczenie AN na końcu symbolu definiuje wersję w kolorze antracytowym, idealnie pasującą do ciemnych ścian, nowoczesnego wykończenia wnętrz lub obiektów o charakterze industrialnym. Pod względem parametrów elektronicznych, zasilania oraz zasięgu radiowego oba urządzenia oferują dokładnie te same funkcjonalności.

Czy baterie zasilające znajdują się w fabrycznym opakowaniu?
Nie, cztery baterie alkaliczne AA (LR6) 1,5 V nie są dołączone do zestawu i należy je dokupić osobno. Zaleca się stosowanie wysokiej jakości ogniw renomowanych producentów, aby zapewnić stabilną pracę urządzenia i deklarowaną żywotność na poziomie do 2 lat. Centrala automatycznie poinformuje użytkownika, gdy napięcie na bateriach spadnie poniżej progu 4,5 V.
