JA-115E-NFC-AN Jablotron przewodowa klawiatura BUS z wyświetlaczem LCD czytnikiem kart RFID

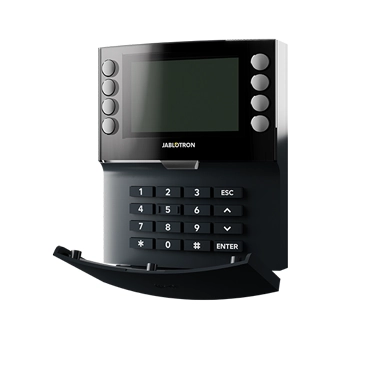

Jablotron JA-115E-NFC-AN magistralowa klawiatura z wyświetlaczem i czytnikiem NFC antracyt

Klawiatura magistralowa JA-115E-NFC-AN w kolorze antracytowym to zaawansowany interfejs użytkownika dedykowany do systemów alarmowych JABLOTRON 100+ oraz Mercury. Urządzenie zostało zaprojektowane z myślą o intuicyjnej i komfortowej obsłudze codziennej. Solidna, zintegrowana konstrukcja zawierająca cztery segmenty sterujące eliminuje potrzebę skomplikowanego składania poszczególnych modułów, co znacznie przyspiesza proces instalacji i zapewnia estetyczny wygląd panelu na ścianie.

Czytelne sterowanie sygnalizacją świetlną

Klawiatura łączy w sobie podświetlany wyświetlacz tekstowy z czterema stałymi segmentami funkcyjnymi. Wykorzystują one unikalną dla producenta logikę sygnalizacji świetlnej (kolorowe wskaźniki LED), to pozwala na natychmiastowe, wizualne określenie aktualnego stanu chronionego obiektu. Segmenty te służą do prostego zarządzania najczęściej używanymi operacjami, takimi jak uzbrajanie i rozbrajanie konkretnych stref lub aktywacja wyjść programowalnych PG odpowiedzialnych za automatykę budynkową.

Bezpieczna autoryzacja MIFARE i technologia NFC

W odróżnieniu od starszych standardów działających w paśmie 125 kHz, model JA-115E-NFC-AN został wyposażony w nowoczesny czytnik obsługujący technologię MIFARE o częstotliwości 13,56 MHz. Zastosowanie zaawansowanego szyfrowania danych w kartach i brelokach zbliżeniowych oraz obsługa standardu NFC znacząco podnosi poziom ochrony przed nieautoryzowanym skopiowaniem klucza dostępu, gwarantując wysoki stopień bezpieczeństwa.

Pełne zarządzanie z poziomu menu wewnętrznego

Urządzenie udostępnia użytkownikowi pełną gamę funkcji systemowych za pośrednictwem rozbudowanego menu na wyświetlaczu. Z poziomu klawiatury możliwe jest nie tylko codzienne sterowanie czuwaniem, ale także wygodne przeglądanie rejestru zdarzeń historycznych, dodawanie i edycja uprawnień użytkowników czy czasowe blokowanie (bypasowanie) poszczególnych czujników peryferyjnych podłączonych do centrali.

Uproszczona technologia montażu

Konstrukcja wewnętrzna została zoptymalizowana pod kątem wygody instalatora. Zastosowanie bezśrubowego bloku zaciskowego pozwala na szybkie i pewne zaciśnięcie żył kabla magistralowego bez użycia narzędzi. Urządzenie pobiera zasilanie oraz komunikuje się bezpośrednio za pośrednictwem cyfrowej szyny BUS, a to zapewnia stałą, stabilną pracę wyświetlacza, podświetlenia oraz wbudowanego czytnika zbliżeniowego.

Charakterystyka produktu

• Konstrukcja panelu: Zintegrowana obudowa czterosegmentowa z czytelnym wyświetlaczem,
• Kolorystyka: Antracyt (AN),
• System autoryzacji: Czytnik NFC / MIFARE pracujący na częstotliwości 13,56 MHz z szyfrowaniem,
• Wskazywanie stanu: Sygnalizacja optyczna LED (zielony i czerwony),
• Sposób podłączenia: Bezpośrednio do cyfrowej magistrali BUS centrali alarmowej,
• Wygoda podłączenia: Nowoczesny, bezśrubowy blok zaciskowy ułatwiający montaż okablowania,
• Zgodność z centralami: JA-102K, JA-103K oraz JA-107K,
• Klasyfikacja bezpieczeństwa: Stopień 2 (Grade 2), klasa środowiskowa II (zgodnie z normą EN 50131-1),
• Opcja montażowa: Możliwość użycia podkładki JA-105PL przy prowadzeniu kabli w korytkach lub rurkach natynkowych.

Specyfikacja Techniczna Jablotron JA-115E-NFC-AN

Wskazówki instalacyjne i uwagi montażowe

Klawiaturę JA-115E-NFC-AN należy instalować wewnątrz pomieszczeń, w miejscach łatwo dostępnych dla użytkowników, najczęściej w pobliżu drzwi wejściowych lub bram garażowych. Montaż należy przeprowadzać przy odłączonym zasilaniu magistrali centrali. Obudowę przykręca się bezpośrednio do płaskiego podłoża lub do standardowej puszki instalacyjnej za pomocą zalecanych śrub (4 sztuki ø 3,5 × 40 mm z głowicą półokrągłą). W sytuacji, gdy okablowanie systemu prowadzone jest natynkowo (w korytkach kablowych lub rurkach elektroinstalacyjnych), instalator powinien zastosować opcjonalną płytę dystansową JA-105PL, gwarantującą estetyczne wprowadzenie przewodów do wnętrza urządzenia.

Podłączenie kabla magistralowego BUS ułatwia bezśrubowa kostka zaciskowa. Należy pamiętać o zachowaniu odpowiedniej kolorystyki żył i dopasowaniu ich do opisów na płytce elektroniki klawiatury oraz centrali. Po fizycznym zamontowaniu i włączeniu zasilania systemu, klawiaturę konfiguruje się za pomocą oprogramowania narzędziowego F-Link. Z poziomu programu przypisuje się poszczególne segmenty do kontroli konkretnych stref lub wyjść PG oraz programuje się uprawnienia kart i breloków NFC / MIFARE dla poszczególnych użytkowników.

Najczęściej zadawane pytania (FAQ)

Czy do tej klawiatury mogę dokupić i dołożyć kolejne segmenty sterujące?
Nie, model JA-115E-NFC-AN posiada stałą, fabrycznie zamkniętą konstrukcję składającą się z dokładnie czterech segmentów sterujących oraz wyświetlacza. Taka budowa ułatwia instalację i usztywnia konstrukcję, jednak nie pozwala na późniejsze fizyczne dokładanie kolejnych modułów segmentowych, jak miało to miejsce w starszych, modułowych modelach klawiatur Jablotron.

Czy klawiatura współpracuje ze smartfonami z funkcją NFC?
Wbudowany czytnik radiowy 13,56 MHz obsługuje standard komunikacji bezprzewodowej NFC oraz układy MIFARE. Umożliwia to bezpieczną autoryzację użytkowników za pomocą dedykowanych breloków, kart zbliżeniowych, a także kompatybilnych urządzeń mobilnych wspierających emulację kart w tym standardzie, zależnie od konfiguracji i nadanych uprawnień w systemie.

Jak działa bezśrubowy blok zaciskowy w tym modelu?
Bezśrubowy blok zaciskowy znacznie skraca czas montażu. Aby podłączyć przewód magistralowy, wystarczy odizolować końcówkę żyły i wcisnąć ją w odpowiedni otwór samozaciskowy. Mechanizm sprężynowy automatycznie i z optymalną siłą blokuje przewód, co zapewnia trwały kontakt elektryczny i eliminuje ryzyko poluzowania się śrub pod wpływem drgań czy upływu czasu.

Z jakimi centralami alarmowymi mogę połączyć tę klawiaturę?
Urządzenie zostało zaprojektowane do współpracy z nowoczesnymi centralami z oferty producenta. Klawiatura jest w pełni kompatybilna z jednostkami sterującymi z serii JA-102K, JA-103K oraz JA-107K, działającymi zarówno w ramach platformy JABLOTRON 100+, jak i systemu Mercury.
